Un diodo es un componente electrónico que permite la circulación de corriente eléctrica en un solo sentido. Existen diferentes tipos de diodos como los diodos de vacío, de unión, emisores de luz (LED), de capacidad variable, cristal y reguladores de tensión. Cada tipo tiene características particulares en términos de su construcción y comportamiento eléctrico.

1. • POR: CARLOS JOSE REYES
PABON

2. Un diodo es un componente electrónico de
dos terminales que permite la
circulación de la corriente eléctrica a
través de él en un sentido. Este término
generalmente se usa para referirse
al diodo semiconductor, el más común
en la actualidad; consta de una pieza
de cristal semiconductor conectada a
dos terminales eléctricos. El diodo de
vacío (que actualmente ya no se usa,
excepto para tecnologías de alta
potencia) es un tubo de vacío con
dos electrodos: una lámina
como ánodo, y un cátodo .

3. En 1904 John Ambrose Fleming
incento el principio de
operación de los
diodos térmicos. Guhtrie
descubrió que un electroscopio
cargado positivamente podría
descargarse al acercarse una
pieza de metal caliente, sin
necesidad de que éste lo
tocara. No sucedía lo mismo con
un electroscopio cargado
negativamente, reflejando esto
que el flujo de corriente era
posible solamente en una
dirección.

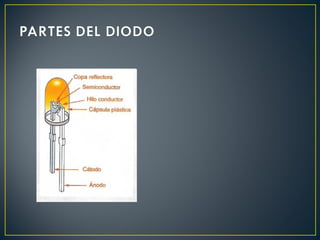

5. Un diodo es el resultado de la unión
entre dos semiconductores que, de
acuerdo a sus características
constructivas, se denominan
materiales N y P. Los materiales N se
caracterizan por poseer, dentro del
silicio que lo forman, impurezas que
agregan electrones libres, mientras
que los del tipo P tienen impurezas
que carecen de electrones respecto
al silicio, es decir, abundan los
“huecos” o “lagunas” formadas por
los faltantes de electrones.

6. En cuanto al voltaje y la intensidad de los diodos led varia principalmente en función de su color,
para los leds normales utilizados para paneles de instrumentos se suele coger como referencia
que funcionan a 1,8v y consumen 20mA, para para los leds de alta luminosidad podremos
usar la siguiente tabla:
COLOR VOLTAJE INTENSIDAD
ROJO 1,9 V 20mA
NARANJA 2,0 V 25mA
Amarillo 2,0v 25mA
Verde 2,2v 20mA
Azul 3,5v 20mA
Blanco 3,5v 20mA

7. ANODO CATODO
Electrodo o polo positivo electrodo o polo negativo
de un generador de un generador
eléctrico; es el electrodo eléctrico; es el electrodo
de mayor potencial: de menor potencial y
por el que sale la
energía eléctrica

8. El polo positivo de la batería atrae a
los electrones libres de la zona n, los cuales
salen del cristal n y se introducen en el
conductor dentro del cual se desplazan
hasta llegar a la batería. A medida que los
electrones libres abandonan la zona n, los
átomos pentavalentes que antes eran
neutros.
El polo negativo de la batería cede
electrones libres a los átomos trivalentes de
la zona p. Recordemos que estos átomos
sólo tienen 3 electrones de valencia, con lo
que una vez que han formado los enlaces
covalentes con los átomos de silicio, tienen
solamente 7 electrones de valencia, siendo
el electrón que falta el denominado hueco.

9. En este caso la corriente no atraviesa el
diodo, y se comporta prácticamente como
un circuito abierto

10. • DIODO DE UNION:
• Los diodos de unión son los
que hemos venido
describiendo en esta sección
de diodos, es decir, el que
consta de un cristal de
germanio,. o de silicio,
debidamente dopado, y
tiene una forma cilíndrica.

11. • Poseen unas propiedades
similares a los diodos de
unión y la única diferencia
es, en todo caso, el sistema
de construcción que se ha
aplicado

12. • Los diodos emisores también
son conocidos con el nombre
de LED (iniciales de su
denominación inglesa Light
Emitter Diode) que tienen la
particularidad de emitir luz
cuando son atravesados por
la corriente eléctrica

13. • Este diodo, también llamado
diodo de capacidad
variable, es, en esencia, un
diodo semiconductor cuya
característica principal es la
de obtener una capacidad
que depende de la tensión
inversa a él aplicada.

14. • Es un tipo de diodo de
contacto. El diodo cristal
consiste de un cable de metal
afilado presionado contra un
cristal semiconductor,
generalmente galena o de
una parte de carbón. El
cable forma el ánodo y el
cristal forma el cátodo.

15. • También llamado diodo regulador
de tensión, podemos definirlo
como un elemento semiconductor
de silicio que tiene la característica
de un diodo normal cuando
trabaja en sentido directo, es
decir, en sentido de paso; pero en
sentido inverso, y para una
corriente inversa superior a un
determinado valor, presenta una
tensión de valor constante.

16. • Este diodo presenta una
cualidad curiosa que se pone
de manifiesto rápidamente
al observar su curva
característica, la cual se ve
en el gráfico.

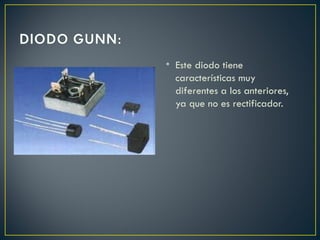

17. • Este diodo tiene
características muy
diferentes a los anteriores,
ya que no es rectificador.

18. • GRACIAS POR SU ATENCION.
