Este documento describe diferentes tipos de diodos, incluyendo el diodo Gunn que se utiliza en electrónica de alta frecuencia, el diodo varicap cuyo capacidad depende de la tensión aplicada, el diodo LED que emite luz cuando se atraviesa por corriente, el diodo láser que genera láseres, el diodo Zener que mantiene un voltaje constante cuando se polariza inversamente, y el diodo Schottky que tiene una baja caída de voltaje.

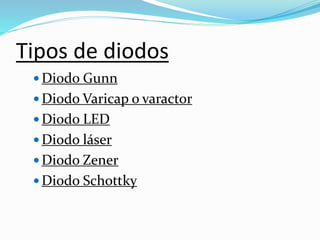

2. Tipos de diodos
 Diodo Gunn
 Diodo Varicap o varactor
 Diodo LED
 Diodo láser
 Diodo Zener
 Diodo Schottky

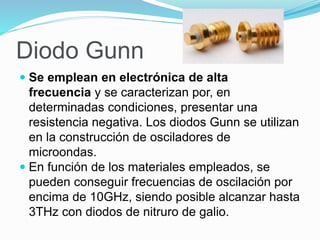

3. Diodo Gunn
 Se emplean en electrónica de alta
frecuencia y se caracterizan por, en
determinadas condiciones, presentar una
resistencia negativa. Los diodos Gunn se utilizan
en la construcción de osciladores de
microondas.
 En función de los materiales empleados, se
pueden conseguir frecuencias de oscilación por
encima de 10GHz, siendo posible alcanzar hasta
3THz con diodos de nitruro de galio.

4. Diodo Varicap o varactor
 Están construidos de forma que, polarizados en
inversa, se comportan como un condensador
variable con una capacidad que depende de la
tensión aplicada.
 Se utilizan en circuitos sintonizados donde los
cambios de capacidad son imprescindibles.

5. Diodo láser

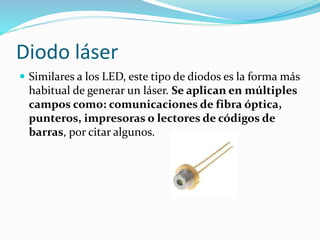

 Similares a los LED, este tipo de diodos es la forma más
habitual de generar un láser. Se aplican en múltiples
campos como: comunicaciones de fibra óptica,
punteros, impresoras o lectores de códigos de
barras, por citar algunos.

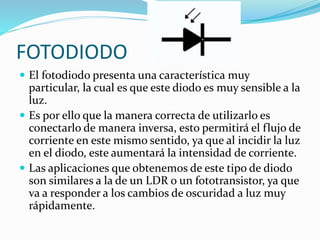

6.  El fotodiodo presenta una característica muy
particular, la cual es que este diodo es muy sensible a la
luz.
 Es por ello que la manera correcta de utilizarlo es
conectarlo de manera inversa, esto permitirá el flujo de
corriente en este mismo sentido, ya que al incidir la luz
en el diodo, este aumentará la intensidad de corriente.
 Las aplicaciones que obtenemos de este tipo de diodo
son similares a la de un LDR o un fototransistor, ya que
va a responder a los cambios de oscuridad a luz muy
rápidamente.
FOTODIODO

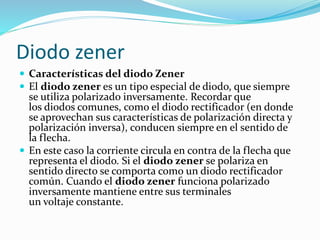

7.  Características del diodo Zener
 El diodo zener es un tipo especial de diodo, que siempre
se utiliza polarizado inversamente. Recordar que
los diodos comunes, como el diodo rectificador (en donde
se aprovechan sus características de polarización directa y
polarización inversa), conducen siempre en el sentido de
la flecha.
 En este caso la corriente circula en contra de la flecha que
representa el diodo. Si el diodo zener se polariza en
sentido directo se comporta como un diodo rectificador
común. Cuando el diodo zener funciona polarizado
inversamente mantiene entre sus terminales
un voltaje constante.
Diodo zener

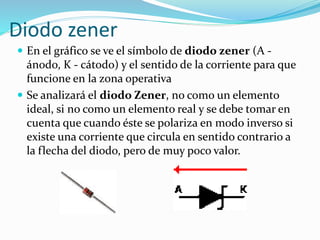

8.  En el gráfico se ve el símbolo de diodo zener (A -
ánodo, K - cátodo) y el sentido de la corriente para que
funcione en la zona operativa
 Se analizará el diodo Zener, no como un elemento
ideal, si no como un elemento real y se debe tomar en
cuenta que cuando éste se polariza en modo inverso si
existe una corriente que circula en sentido contrario a
la flecha del diodo, pero de muy poco valor.
Diodo zener

9.  El LED es un tipo especial de diodo, que trabaja como un
diodo común, pero que al ser atravesado por la corriente
eléctrica, emite luz. Existen diodos LED de varios colores
que dependen del material con el cual fueron construidos.
Hay de color rojo, verde, amarillo, ámbar, infrarrojo, entre
otros.
Diodo LED

10.  Debe de escogerse bien la corriente que atraviesa el
LED para obtener una buena intensidad luminosa y
evitar que este se pueda dañar.
 El LED tiene un voltaje de operación que va de 1.5 V a
2.2 voltios aproximadamente y la gama de corrientes
que debe circular por él está entre los 10 y 20
miliamperios (mA) en los diodos de color rojo y de
entre los 20 y 40 miliamperios (mA) para los
otros LEDs.
 Los diodos LED tiene enormes ventajas sobre
las lámparas indicadoras comunes, como su bajo
consumo de energía, su mantenimiento casi nulo y con
una vida aproximada de 100,000 horas.
Diodo LED

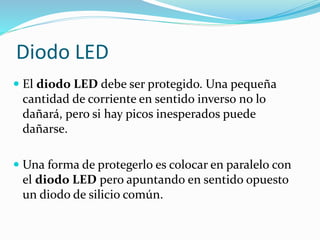

11.  El diodo LED debe ser protegido. Una pequeña
cantidad de corriente en sentido inverso no lo
dañará, pero si hay picos inesperados puede
dañarse.
 Una forma de protegerlo es colocar en paralelo con
el diodo LED pero apuntando en sentido opuesto
un diodo de silicio común.
Diodo LED

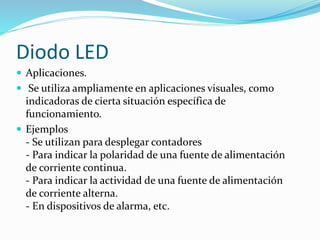

12.  Aplicaciones.
 Se utiliza ampliamente en aplicaciones visuales, como
indicadoras de cierta situación específica de
funcionamiento.
 Ejemplos
- Se utilizan para desplegar contadores
- Para indicar la polaridad de una fuente de alimentación
de corriente continua.
- Para indicar la actividad de una fuente de alimentación
de corriente alterna.
- En dispositivos de alarma, etc.
Diodo LED

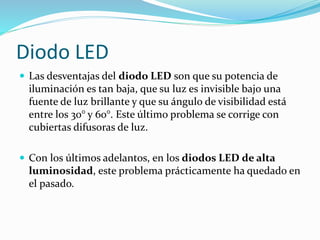

13.  Las desventajas del diodo LED son que su potencia de
iluminación es tan baja, que su luz es invisible bajo una
fuente de luz brillante y que su ángulo de visibilidad está
entre los 30° y 60°. Este último problema se corrige con
cubiertas difusoras de luz.
 Con los últimos adelantos, en los diodos LED de alta
luminosidad, este problema prácticamente ha quedado en
el pasado.
Diodo LED

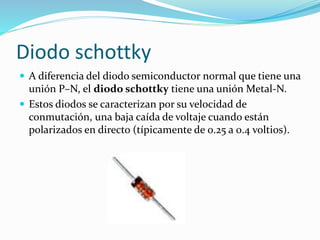

14.  A diferencia del diodo semiconductor normal que tiene una
unión P–N, el diodo schottky tiene una unión Metal-N.
 Estos diodos se caracterizan por su velocidad de
conmutación, una baja caída de voltaje cuando están
polarizados en directo (típicamente de 0.25 a 0.4 voltios).
Diodo schottky

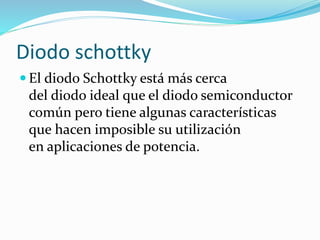

15.  El diodo Schottky está más cerca
del diodo ideal que el diodo semiconductor
común pero tiene algunas características
que hacen imposible su utilización
en aplicaciones de potencia.
Diodo schottky

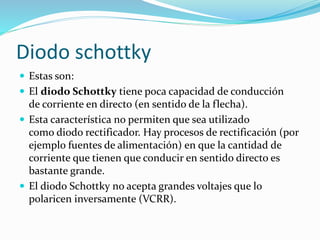

16.  Estas son:
 El diodo Schottky tiene poca capacidad de conducción
de corriente en directo (en sentido de la flecha).
 Esta característica no permiten que sea utilizado
como diodo rectificador. Hay procesos de rectificación (por
ejemplo fuentes de alimentación) en que la cantidad de
corriente que tienen que conducir en sentido directo es
bastante grande.
 El diodo Schottky no acepta grandes voltajes que lo
polaricen inversamente (VCRR).
Diodo schottky

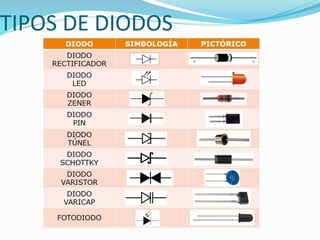

17. TIPOS DE DIODOS
