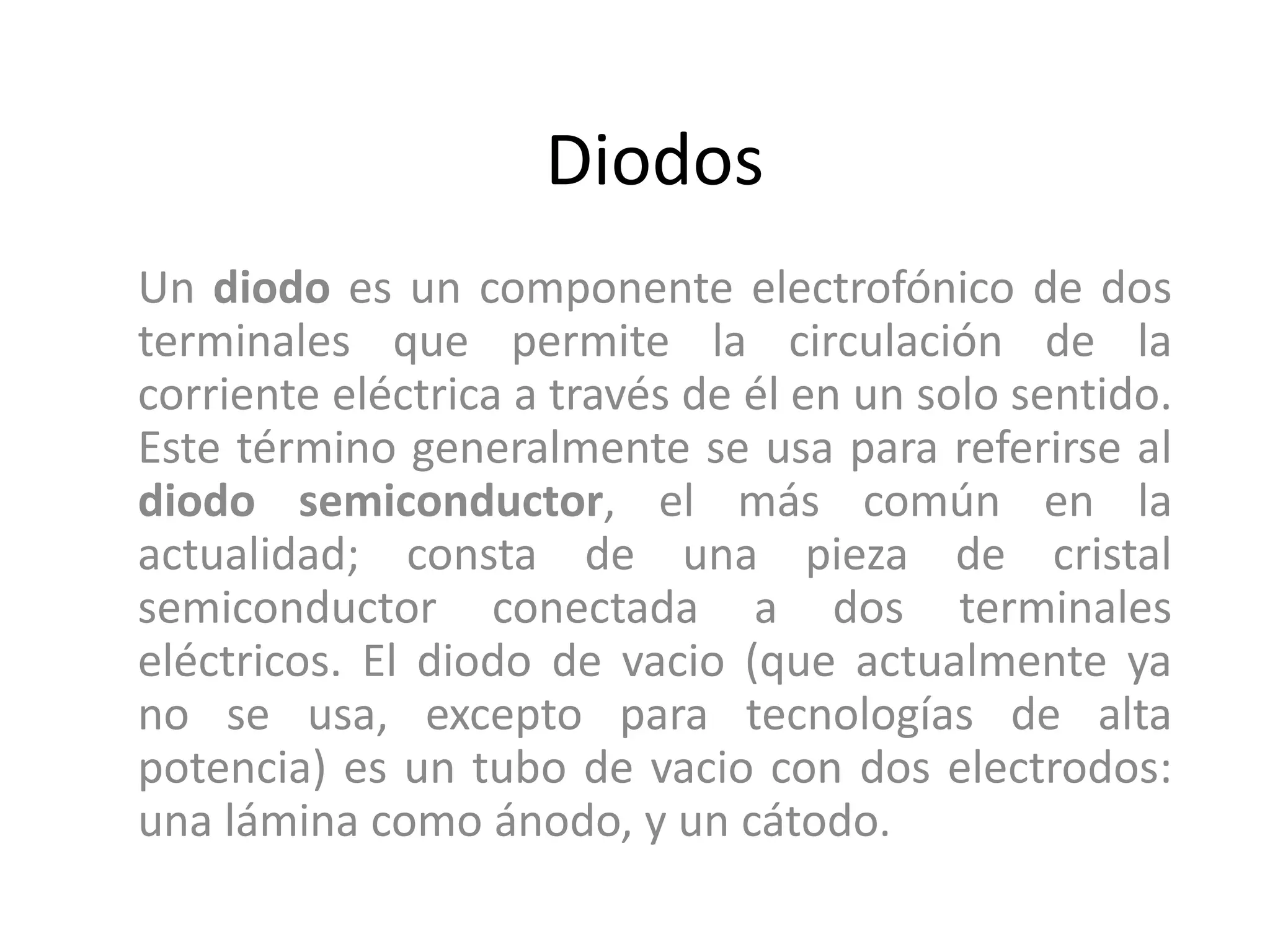

1. Diodos
Un diodo es un componente electrofónico de dos
terminales que permite la circulación de la
corriente eléctrica a través de él en un solo sentido.
Este término generalmente se usa para referirse al
diodo semiconductor, el más común en la
actualidad; consta de una pieza de cristal
semiconductor conectada a dos terminales
eléctricos. El diodo de vacio (que actualmente ya
no se usa, excepto para tecnologías de alta
potencia) es un tubo de vacio con dos electrodos:
una lámina como ánodo, y un cátodo.

2. Tipos de Diodos
• Diodo rectificador
Los diodos rectificadores son aquellos dispositivos
semiconductores que solo conducen en
polarización directa (arriba de 0.7 V) y en
polarización inversa no conducen. Estas
características son las que permite a este tipo de
diodo rectificar una señal. Los hay de varias
capacidades en cuanto al manejo de corriente y
el voltaje en inverso que pueden soportar.

3. Símbolo de diodo rectificador

4. Diodo Zener
Un diodo zener es un semiconductor que se
distingue por su capacidad de mantener un
voltaje constante en sus terminales cuando se
encuentran polarizados inversamente, y por ello
se emplean como elementos de control, se les
encuentra con capacidad de ½ watt hasta 50 watt
y para tensiones de 2.4 voltios hasta 200 voltios.
El diodo zener polarizado directamente se
comporta como un diodo normal, su voltaje
permanece cerca de 0.6 a 0.7 V.

5. Símbolo del diodo Zener

6. Diodo Varactor
• El diodo varactor también conocido como diodo
varicap o diodo de sintonía. Es un dispositivo
semiconductor que trabaja polarizado inversamente y
actúan como condensadores variables controlados por
voltaje. Esta característica los hace muy útiles como
elementos de sintonía en receptores de radio y
televisión. Son también muy empleados en osciladores,
• multiplicadores, amplificadores, generadores de FM y
otros circuitos de alta frecuencia. Una variante de los
mismos son los diodos SNAP, empleados en
aplicaciones de UHF y microondas

7. Símbolo de diodo Varactor

8. DIODO EMISOR DE LUZ (LED’s)
• Es un diodo que entrega luz al aplicársele
un determinado voltaje. Cuando esto
sucede, ocurre una recombinación de
huecos y electrones cerca de la unión NP;
si este se ha polarizado directamente la
luz que emiten puede ser roja, ámbar,
amarilla, verde o azul dependiendo de su
composición

9. Símbolo del diodo emisor de luz

10. DIODO TÚNEL
• Los diodos túnel, también conocidos como
diodos Esaki. Se caracterizan por poseer una
zona de agotamiento extremadamente
delgada y tener en su curva una región de
resistencia negativa donde la corriente
disminuye a medida que aumenta el voltaje.
Esta última propiedad los hace muy útiles
como detectores, amplificadores, osciladores,
multiplicadores, interruptores, etc., en
aplicaciones de alta frecuencia

11. Símbolo del diodo túnel

12. DIODO PIN
• Su nombre deriva de su formación P(material P), I(zona
intrínseca)y N(material N) Los diodos PIN se emplean
principalmente como resistencias variables por voltaje
y los diodos Gunn e IMPATT como osciladores. También
se disponen de diodos TRAPATT, BARITT, ILSA, etc. Son
dispositivos desarrollados para trabajar a frecuencias
muy elevadas, donde la capacidad de respuesta de los
diodos comunes está limitada por su tiempo de
tránsito, es decir el tiempo que tardan los portadores
de carga en atravesar la unión PN. Los más conocidos
son los diodos Gunn, PIN e IMPATT.

13. Símbolo de Diodo Pin
