1. Diodos
CURSO: FÍSICA ELECTRÓNICA
CICLO: ING. DE SISTEMAS
PERTENECE A: MEZA GRADOS MANUEL

2. Diodo
 Un diodo es un componente electrónico de dos
terminales que permite la circulación de la corriente
eléctrica a través de él en un solo sentido. Este
término generalmente se usa para referirse al diodo
semiconductor, el más común en la actualidad;
consta de una pieza de cristal semiconductor
conectada a dos terminales eléctricos. El diodo de
vacío (que actualmente ya no se usa, excepto para
tecnologías de alta potencia) es un tubo de vacío con
dos electrodos: una lámina como ánodo, y un cátodo.

3. Diodo

4. Tipos de Diodos

5. DIODO DETECTOR O DE BAJA SEÑAL
 Los diodos detectores también
denominados diodos de señal o
de contacto puntual, están
hechos de germanio y se
caracterizan por poseer una
unión PN muy diminuta. Esto le
permite operar a muy altas
frecuencias y con señales
pequeñas. Se emplea por
ejemplo, en receptores de radio
para separar la componente de
alta frecuencia (portadora) de la
componente de baja frecuencia
(información audible). Esta
operación se denomina
detección.

6. DIODO RECTIFICADOR
 Los diodos rectificadores
son aquellos dispositivos
semiconductores que solo
conducen en polarización
directa (arriba de 0.7 V) y
en polarización inversa no
conducen. Estas
características son las que
permite a este tipo de diodo
rectificar una señal.
 Los hay de varias
capacidades en cuanto al
manejo de corriente y el
voltaje en inverso que
pueden soportar.

7. DIODO RECTIFICADOR
 Los diodos, en general se
identifican mediante una
referencia. En el sistema
americano, la referencia consta del
prefijo “1N” seguido del número de
serie, por ejemplo: 1N4004. La “N”
significa que se trata de un
semiconductor, el “1” indica el
número de uniones PN y el “4004”
las características o
especificaciones exactas del
dispositivo. En el sistema europeo
o continental se emplea el prefijo
de dos letras, por ejemplo: BY254.
En este caso, la “B” indica el
material (silicio) y la “Y” el tipo
(rectificador). Sin embargo muchos
fabricantes emplean sus propias
referencias, por ejemplo: ECG581.

8. DIODO ZENER
 Un diodo zener es un
semiconductor que se
distingue por su capacidad de
mantener un voltaje constante
en sus terminales cuando se
encuentran polarizados
inversamente, y por ello se
emplean como elementos de
control, se les encuentra con
capacidad de ½ watt hasta 50
watt y para tensiones de 2.4
voltios hasta 200 voltios.
 El diodo zener polarizado
directamente se comporta
como un diodo normal, su
voltaje permanece cerca de
0.6 a 0.7 V.

9. DIODO ZENER
 Los diodos zener se
identifican por una
referencia, como por
ejemplo: 1N3828 ó
BZX85, y se especifican
principalmente por su
voltaje zener nominal
(VZ) y la potencia
máxima que pueden
absorber en forma segura
sin destruirse (PZ)

10. DIODO VARACTOR
 El diodo varactor también
conocido como diodo varicap o
diodo de sintonía. Es un
dispositivo semiconductor que
trabaja polarizado inversamente
y actúan como condensadores
variables controlados por voltaje.
Esta característica los hace muy
útiles como elementos de
sintonía en receptores de radio y
televisión. Son también muy
empleados en osciladores,
multiplicadores, amplificadores,
generadores de FM y otros
circuitos de alta frecuencia. Una
variante de los mismos son los
diodos SNAP, empleados en
aplicaciones de UHF y
microondas.

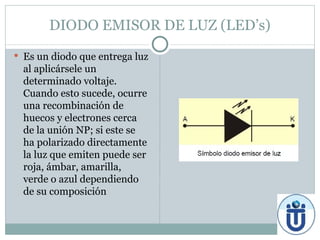

11. DIODO EMISOR DE LUZ (LED’s)
 Es un diodo que entrega luz
al aplicársele un
determinado voltaje.
Cuando esto sucede, ocurre
una recombinación de
huecos y electrones cerca
de la unión NP; si este se
ha polarizado directamente
la luz que emiten puede ser
roja, ámbar, amarilla,
verde o azul dependiendo
de su composición

12. DIODO EMISOR DE LUZ (LED’s)
 Los LED’s se especifican por el color o
longitud de onda de la luz emitida, la
caída de voltaje directa (VF), el máximo
voltaje inverso (VR), la máxima corriente
directa (IF) y la intensidad luminosa.
Típicamente VF es del orden de 4 V a 5 V.
Se consiguen LED’s con valores de IF
desde menos de 20 mA hasta más de 100
mA e intensidades desde menos de 0.5
mcd (milicandelas) hasta más de 4000
mcd. Entre mayor sea la corriente
aplicada, mayor es el brillo, y viceversa. El
valor de VF depende del color, siendo
mínimo para LED’s rojos y máximo para
LED’s azules.
 Los LED’s deben ser protegidos mediante
una resistencia en serie, para limitar la
corriente a través de este a un valor
seguro, inferior a la IF máxima. También
deben protegerse contra voltajes inversos
excesivos. Un voltaje inverso superior a 5V
causa generalmente su destrucción
inmediata del LED.

13. DIODO LÁSER
 Los diodos láser, también
conocidos como láseres de
inyección o ILD’s. Son LED’s que
emiten una luz monocromática,
generalmente roja o infrarroja,
fuertemente concentrada,
enfocada, coherente y potente. Son
muy utilizados en computadoras y
sistemas de audio y video para leer
discos compactos (CD’s) que
contienen datos, música, películas,
etc., así como en sistemas de
comunicaciones para enviar
información a través de cables de
fibra óptica. También se emplean
en marcadores luminosos, lectores
de códigos de barras y otras
muchas aplicaciones.

14. Algunas Compañías que vende
Dispositivos Electrónicos

15. Podemos mencionar algunas:
 A Y B INDUSTRIAL Y COMERCIAL LTDA
 AD ELECTRONICS S.A.
 MICROELECTRONICA HOME
 B Y M POWER - EQUIPOS ELECTRÓNICOS Y DE TELECOMUNICACIONES
 ALTECSA - ALTERNATIVA ELECTROTÉCNICA SAC.
 EPLI S.A.C - LÍDER EN ELECTRÓNICA DE POTENCIA
 CENTRALION - UNINTERRUPTIBLE POWER SUPPLY
 HF SYSTEL - SOLUCIONES PARA SUS COMUNICACIONES
 PERÚ DNS - IMPORTACIÓN Y EXPORTACIÓN DE SUMINISTROS
