Los transistores bipolares (BJT) existen en dos tipos, NPN y PNP, y funcionan como amplificadores de corriente. La corriente de colector (Ic) es igual al factor de amplificación beta (ß) multiplicado por la corriente de base (Ib). El transistor también puede usarse como amplificador de señales en configuraciones de base común, emisor común o colector común.

1. Transistor bipolar BJT

2. Transistores bipolares
 Existen dos tipos transistores: el NPN y
el PNP, y la dirección del flujo de la
corriente en cada caso, lo indica la flecha
que se ve en el gráfico de cada tipo de
transistor.

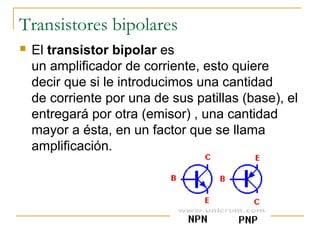

3. Transistores bipolares
 El transistor bipolar es
un amplificador de corriente, esto quiere
decir que si le introducimos una cantidad
de corriente por una de sus patillas (base), el
entregará por otra (emisor) , una cantidad
mayor a ésta, en un factor que se llama
amplificación.

4.  Factor de amplificación ß (beta). Es un dato
propio de cada transistor
 Ic (corriente que pasa por la patilla colector)
es igual a ß (factor de amplificación) por Ib
(corriente que pasa por la patilla base).
Ic = ß * Ib

5.  Ie (corriente que pasa por la patilla emisor)
es del mismo valor que Ic, sólo que,
la corriente en un caso entra al transistor y
en el otro caso sale de él, o viceversa.

6.  Según la fórmula anterior las
corrientes no dependen
del voltaje que alimenta el
circuito (Vcc), pero en la
realidad si lo hace y
la corriente Ib cambia
ligeramente cuando se
cambia Vcc.

7. En el segundo gráfico las
corrientes de base (Ib)
son ejemplos para poder
entender que a
más corriente la curva es
más alta

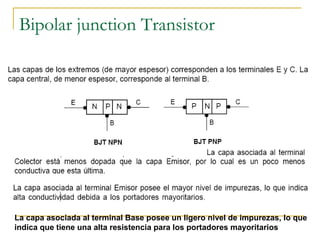

8. Bipolar junction Transistor
La capa asociada al terminal Base posee un ligero nivel de impurezas, lo que
indica que tiene una alta resistencia para los portadores mayoritarios

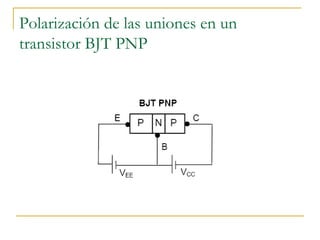

9. Polarización de las uniones en un
transistor BJT PNP

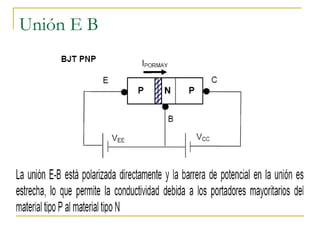

10. Unión E B

11. Unión B C

12. Conducción de corriente.
 IE = IB + IC

13. Polarización de las uniones en un
transistor BJT NPN

14. Relación entre las corrientes BJT

15. Configuración del BJT como amplificador
de señales

16. Configuración del BJT como amplificador
de señales

17. Configuración de base común
 Factor de amplificación de corriente de base
común

19. Configuración de emisor común
 Factor de amplificación de corriente de
emisor común

20. Configuración de colector común
 Factor de amplificación de corriente de
emisor común
