TAREA DIODOS

1. CARACTERÍSTICAS DE
DIODOS
ROMAIN TORRE ZUÑIGA

2. Marca/n° de
ref.
Tipo de
rectificador
Corriente
Continúa
máxima
directa
Tensión
repetitiva
inversa de
pico
Tensión
directa de
pico
IXYS
DSA2 – 18A
Avalanche
Diode
7A 1800V 1.25V
IXYS
DSAI17 – 16A
Avalanche
Diode
40A 1600V 1.36V

3. En electrónica, como ya se ha explicado un diodo de avalancha es un diodo que
está diseñado para ir a través de ruptura por avalancha en un voltaje de
polarización inversa especificado. La unión de un diodo de avalancha está diseñada
para evitar concentración de corriente en los puntos calientes, de modo que el diodo
no está dañado por la descomposición. La ruptura por avalancha es debido a los
portadores minoritarios acelerado suficiente para crear ionización en la red
cristalina, produciendo más portadores que a su vez crean más ionización. Debido a
que la ruptura por avalancha es uniforme a través de toda la unión, el voltaje de
ruptura es más casi constante con la corriente cambiante en comparación con un
diodo de avalancha. El diodo Zener exhibe un efecto aparentemente similar,
además de disrupción de Zener. Ambos efectos son realmente presentes en
cualquier diodo, pero por lo general se domina la otra. Diodos de avalancha se
optimizan para el efecto avalancha por lo que exhiben pequeña pero significativa
caída de tensión en condiciones de descomposición, a diferencia de diodos Zener
que es mantener siempre una tensión superior a la avería. Esta característica
proporciona una mejor protección contra sobretensiones que un simple diodo Zener
y actúa más como un reemplazo del tubo de descarga de gas. Diodos de avalancha
de tener un pequeño coeficiente de temperatura positivo de la tensión, donde
diodos basándose en el efecto Zener tienen un coeficiente de temperatura negativo.

4. Marca/n° de
ref.
Configuración Tipo de Zener
Tensión
Nominal
de Zener
Tolerancia
de Tensión
Zener
ON
Semiconductor
1N5349BRLG
Único
Regulador de
Tensión
12V +- 5%
ON
Semiconductor
MMSZ9V1T1G
Único
Regulador de
Tensión
9.1V +- 5%

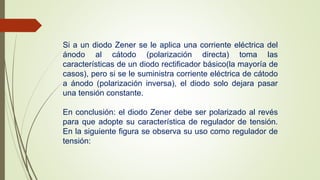

5. Si a un diodo Zener se le aplica una corriente eléctrica del
ánodo al cátodo (polarización directa) toma las
características de un diodo rectificador básico(la mayoría de
casos), pero si se le suministra corriente eléctrica de cátodo
a ánodo (polarización inversa), el diodo solo dejara pasar
una tensión constante.
En conclusión: el diodo Zener debe ser polarizado al revés
para que adopte su característica de regulador de tensión.
En la siguiente figura se observa su uso como regulador de
tensión:

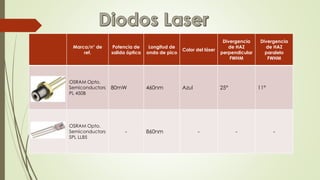

6. Marca/n° de
ref.
Potencia de
salida óptica
Longitud de
onda de pico
Color del láser
Divergencia
de HAZ
perpendicular
FWHM
Divergencia
de HAZ
paralelo
FWHM
OSRAM Opto.
Semiconductors
PL 450B
80mW 460nm Azul 25° 11°
OSRAM Opto.
Semiconductors
SPL LL85
- 860nm - - -

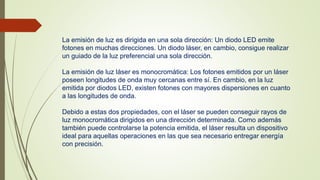

7. La emisión de luz es dirigida en una sola dirección: Un diodo LED emite
fotones en muchas direcciones. Un diodo láser, en cambio, consigue realizar
un guiado de la luz preferencial una sola dirección.
La emisión de luz láser es monocromática: Los fotones emitidos por un láser
poseen longitudes de onda muy cercanas entre sí. En cambio, en la luz
emitida por diodos LED, existen fotones con mayores dispersiones en cuanto
a las longitudes de onda.
Debido a estas dos propiedades, con el láser se pueden conseguir rayos de
luz monocromática dirigidos en una dirección determinada. Como además
también puede controlarse la potencia emitida, el láser resulta un dispositivo
ideal para aquellas operaciones en las que sea necesario entregar energía
con precisión.

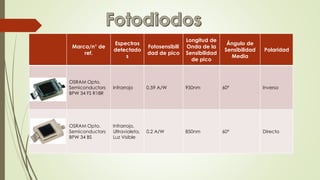

8. Marca/n° de
ref.
Espectros
detectado
s
Fotosensibili
dad de pico
Longitud de
Onda de la
Sensibilidad
de pico
Ángulo de
Sensibilidad
Media
Polaridad
OSRAM Opto.
Semiconductors
BPW 34 FS R18R
Infrarrojo 0,59 A/W 950nm 60° Inverso
OSRAM Opto.
Semiconductors
BPW 34 BS
Infrarrojo,
Ultravioleta,
Luz Visible
0,2 A/W 850nm 60° Directo

9. Se parece mucho a un diodo semiconductor común, pero tiene una característica que
lo hace muy especial: es un dispositivo que conduce una cantidad de corriente
eléctrica proporcional a la cantidad de luz que lo incide (lo ilumina).Luz incidente
Sentido de la corriente generada Esta corriente eléctrica fluye en sentido opuesto a la
flecha del diodo y se llama corriente de fuga.
El fotodiodo se puede utilizar como dispositivo detector de luz, pues convierte la luz en
electricidad y esta variación de electricidad es la que se utiliza para informar que
huboun cambio en el nivel de iluminación sobre el fotodiodo. Si el fotodiodo quedara
conectado, de manera que por él circule la corrienteen el sentido de la flecha
(polarizado en sentido directo), la luz que lo incide no tendría efecto sobre él yse
comportaría como un diodo semiconductor normal.
La mayoría de los fotodiodos vienen equipados con un lente que concentra la cantidad
de luz que lo incide, de manera que su reacción a la luz sea más evidente.
A diferencia del LDR o fotorresistencia, el fotodiodo responde a los cambios de
oscuridad a iluminación y viceversa con mucha más velocidad, y puede utilizarse en
circuitos con tiempo de respuesta más pequeño.
Si se combina un fotodiodo con un transistor bipolar, colocando el Fotodiodo entre el
colector y la base del transistor (con el cátodo del diodo apuntado al colector del
transistor), se obtiene el circuito equivalente de un fototransistor.

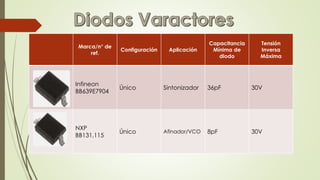

10. Marca/n° de
ref.
Configuración Aplicación
Capacitancia
Mínima de
diodo
Tensión
Inversa
Máxima
Infineon
BB639E7904
Único Sintonizador 36pF 30V
NXP
BB131,115
Único Afinador/VCO 8pF 30V

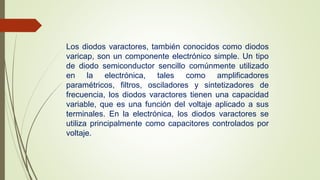

11. Los diodos varactores, también conocidos como diodos
varicap, son un componente electrónico simple. Un tipo
de diodo semiconductor sencillo comúnmente utilizado
en la electrónica, tales como amplificadores
paramétricos, filtros, osciladores y sintetizadores de
frecuencia, los diodos varactores tienen una capacidad
variable, que es una función del voltaje aplicado a sus
terminales. En la electrónica, los diodos varactores se
utiliza principalmente como capacitores controlados por
voltaje.

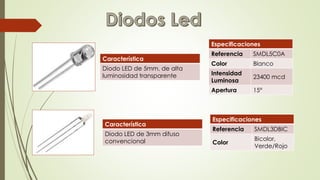

12. Característica
Diodo LED de 5mm, de alta
luminosidad transparente
Especificaciones
Referencia SMDL5C0A
Color Blanco
Intensidad
Luminosa
23400 mcd
Apertura 15°
Característica
Diodo LED de 3mm difuso
convencional
Especificaciones
Referencia SMDL3DBIC
Color
Bicolor,
Verde/Rojo

13. El diodo LED debe ser protegido. Una pequeña cantidad de corriente en sentido inverso no lo
dañará, pero si hay picos inesperados puede dañarse. Una forma de protegerlo es colocar en
paralelo con el diodo LED pero apuntando en sentido opuesto.
Aplicaciones del diodo LED : Se utiliza ampliamente en aplicaciones visuales, como indicadoras
de cierta situacion especifica de funcionamiento.
Ejemplos
- Se utilizan para desplegar contadores
- Para indicar la polaridad de una fuente de alimentación de corriente continua.
- Para indicar la actividad de una fuente de alimentación de corriente alterna.
- En dispositivos de alarma, etc.
Ventaja del diodo led:
Los diodos LED tiene enormes ventajas sobre las lámparas indicadoras comunes, como su bajo
consumo de energía, su mantenimiento casi nulo y con una vida aproximada de 100,000 horas.
Desventaja del diodo led:
Las desventajas del diodo LED son que su potencia de iluminación es tan baja, que su luz es
invisible bajo una fuente de luz brillante y que su ángulo de visibilidad está entre los 30° y 60°.
Este último problema se corrige con cubiertas difusoras de luz.
Con los últimos adelantos, en los diodos led de alta luminosidad , este problema prácticamente
ha quedado en el pasado.
