FICHAS TÉCNICAS DE DIODOS
INGENIERIA DE SISTEMAS E
INFORMAITCA
FISICA ELECTRONICA
ALUMNA:GOMEZ ROJAS MARIBEL

2. DEFINICION DE DIODOS
Es el dispositivo semiconductor más sencillo y se puede encontrar prácticamente en cualquier circuito
electrónico.
Constan de la unión de dos tipos de material semiconductor, uno tipo N y otro tipo P, separados por
una juntura llamada barrera o unión.
Los diodos se fabrican en versiones de silicio (la más utilizada) y de germanio. Esta barrera o unión es
de 0.3 voltios en el germanio y de 0.6 voltios aproximadamente en el diodo de silicio.
El diodo se puede hacer funcionar de 2 maneras diferentes:
Polarización directa:
Cuando la corriente circula en sentido directo, es decir del ánodo A al cátodo K, siguiendo la ruta de la
flecha (la del diodo). En este caso la corriente atraviesa el diodo con mucha facilidad comportándose
prácticamente como un corto circuito. El diodo conduce.
Polarización inversa:
Cuando una tensión negativa en bornes del diodo tiende a hacer pasar la corriente en sentido inverso,
opuesto a la flecha (la flecha del diodo), o sea del cátodo al ánodo. En este caso la corriente no
atraviesa el diodo, y se comporta prácticamente como un circuito abierto. El diodo está bloqueado.

3. DIODO RECTIFICADOR
corriente Un diodo rectificador es uno de los dispositivos de la
familia de los diodos más sencillos. El nombre diodo rectificador”
procede de su aplicación, la cual consiste en separar los ciclos
positivos de una señal de corriente alterna.
Si se aplica al diodo una tensión de corriente alterna durante los
medios ciclos positivos, se polariza en forma directa; de esta
manera, permite el paso de la corriente eléctrica.
Pero durante los medios ciclos negativos, el diodo se polariza de
manera inversa; con ello, evita el paso de la corriente en tal
sentido.
Durante la fabricación de los diodos rectificadores, se consideran
tres factores: la frecuencia máxima en que realizan
correctamente su función, la corriente máxima en que pueden
conducir en sentido directo y las tensiones directa e inversa
máximas que soportarán.
Una de las aplicaciones clásicas de los diodos rectificadores, es en
las fuentes de alimentación; aquí, convierten una señal de

4. DATOS BASICOS / CARACTERÍSTICAS ELÉCTRICAS
Corriente mala del En-Estado:
1.5A
Uso:
Inversor/convertidor
Lugar del origen:
China (Continental)
Voltaje reverso repetidor máximo:
1000V
Marca: LGE
Voltaje reverso sin repetición máximo:
700V
Número de Modelo: 1N5399
Tipo del paquete:
A través del agujero
Dimensiones: DO-15
Tipo: Rectificador controlado de silicio
nombre: Diodo de rectificador 1N5399
aplicación:
fuente de alimentación de la iluminación,
el conductor, adaptador, etc.
certificado: ISO9001 ISO14001 ROHS

5. DIDODO ZENER
El diodo Zener es un diodo de cromo que se ha construido para que
funcione en las zonas de rupturas, recibe ese nombre por su inventor, el Dr.
Clarence Melvin Zener. El diodo Zener es la parte esencial de los
reguladores de tensión casi constantes con independencia de que se
presenten grandes variaciones de la tensión de red, de la resistencia de
carga y temperatura.
Son mal llamados a veces diodos de avalancha, pues presentan
comportamientos similares a estos, pero los mecanismos involucrados son
diferentes. Además si el voltaje de la fuente es inferior a la del diodo éste
no puede hacer su regulación característica.
CARACTERISTICAS
Si a un diodo Zener se le aplica una tensión eléctrica positiva del ánodo
respecto a negativa en el cátodo (polarización directa) toma las
características de un diodo rectificador básico (la mayoría de casos), pero si
se le suministra tensión eléctrica positiva de cátodo a negativa en el ánodo
(polarización inversa), el diodo mantendrá una tensión constante. No actúa
como rectificador sino como un estabilizador de tensión
En conclusión: el diodo Zener debe ser polarizado inversamente para que
adopte su característica de regulador de tensión. En la siguiente figura se
observa un circuito típico de su uso como regulador de tensión:

6. Corriente reversa máxima: un
Corriente delantera máxima:
10ma
Lugar del origen:
Estados Unidos
Voltaje reverso máximo: v
Marca: diodo inc
Voltaje delantero máximo: 24v
Número de Modelo:
Bzt52c24s-7-f
Tipo del paquete:
Montaje superficial
Tipo:
Diodo Zener
paquete caso:
Sc-76, sod-323
DATOS BASICOS/CARACTERISTICAS
Hojas de datos IN5221-5267B
Categoría Productos semiconductores discretos
Familia Diodos-Zener-Single
Serie -
Voltaje-Zener (nom) (VZ) 20 V
Voltaje-directo (VF) (máx.) a If 1.1 V @ 200mA
Corriente-fuga inversa @ VR 100nA @ 15 V
Tolerancia ± 5%
Energía-máxima 500 mW
Impedancia (máx.) (Zzt) 25 Ohm
Tipo de montaje A través del agujero
Paquete/cubierta DO-204AH, DO-35, axial
Paquete de dispositivo de proveedor DO-35
Embalaje Cinta y rollo (TR)
Temperatura de funcionamiento -65 ° C ~ 200 ° C
Catálogo dinámico 1N52
Otros nombres 1N5250BDITR
1N5250BTR
1N5250BTR-ND

7. DIODO LASER
Los Diodos láser, emiten luz por el principio de emisión
estimulada, la cual surge cuando un fotón induce a un electrón
que se encuentra en un estado excitado a pasar al estado de
reposo, este proceso esta acompañado con la emisión de un fotón,
con la misma frecuencia y fase del fotón estimulante. Para que el
numero de fotones estimulados sea mayor que el de los emitidos
de forma espontánea, para que se compensen las perdidas, y para
que se incremente la pureza espectral, es necesario por un lado
tener una fuerte inversión de portadores, la que se logra con una
polarización directa de la unión, y por el otro una cavidad
resonante, la cual posibilita tener una trayectoria de
retroalimentación positiva facilitando que se emitan mas fotones
de forma estimulada y se seleccione ciertas longitudes de onda
haciendo mas angosto al espectro emitido.
CARACTERISTICAS
Los diodos láser son más recomendables como fuentes ópticas
para sistemas de comunicación con grandes separaciones entre
repetidores y altas velocidades de transmisión. Se puede lograr
distancias de 100Km sin repetidores con velocidades de 1 GHz

8. Corriente delantera máxima: 0.5A
Lugar del origen: China (Continental)
Marca: Bob
Voltaje delantero máximo: 2.2 V
Número de Modelo:
Bob808t200
Tipo del paquete:
Montaje superficial
Tipo: Diodo láser
Paquete:
To-18
Potencia: 200 mw
Longitud de onda:
808nm
Aplicación:
Láser de estado sólido de bombeo
DATOS BASICOS /CARACTERISTICAS ELECTRICAS

9. DIODOS DE BARRERA SCHOTTKY
llamado así en honor del físico alemán Walter H. Schottky es un
dispositivo semiconductor que proporciona conmutaciones muy rápidas
entre los estados de conducción directa e inversa (menos de 1ns en
dispositivos pequeños de 5 mm de diámetro) y muy bajas tensiones
umbral (también conocidas como tensiones de codo, aunque en inglés se
refieren a ella como "knee", es decir, rodilla). La tensión de codo es la
diferencia de potencial mínima necesaria para que el diodo actúe como
conductor en lugar de circuito abierto; esto, dejando de lado la región
Zener, que es cuando existe una diferencia de potencial lo suficientemente
negativa para que a pesar de estar polarizado en inversa éste opere de
forma similar a como lo haría regularmente.
Características
 Alta capacidad de corriente de oleada
 Paquete plástico tiene Underwriters Laboratory
Clasificación de inflamabilidad 94V-0 utilizando
Compuesto de moldeo epoxi retardante de llama.
 Funcionamiento de alta corriente 3.0 amperios en T J = 95 ° C
 Supera los estándares ambientales de MIL-S-19500/228
 Para uso en baja tensión, inversores de alta frecuencia, rueda libre,
Y aplicaciones de protección de la polaridad.

10. Corriente reversa máxima: 0.5ma
Corriente delantera máxima: 3.0a
Lugar del origen:
China (Continental)
Voltaje reverso máximo: 40v
Marca: lj
Voltaje delantero máximo:
0.525v
Número de Modelo:
1n5822
Tipo del paquete:
agujero perforado
Tipo:
Diodo de Schottky
estilo de caso: Do-27
mpq: 1k
DATOS BASICOS /CARACTERISTICAS ELECTRICAS

11. Se llama diodo PIN a una estructura de tres capas,
siendo la intermedia semiconductor intrínseco, y las
externas, una de tipo P y la otra tipo N (estructura P-
I-N que da nombre al diodo). Sin embargo, en la
práctica, la capa intrínseca se sustituye bien por una
capa tipo P de alta resistividad (π) o bien por una
capa n de alta resistividad (ν).
El diodo PIN puede ejercer, entre otras cosas, como:
 conmutador de RF
 resistencia variable
 protector de sobretensiones
 Fotodetector
El diodo PIN se puede utilizar como conmutador de
microondas. Tiene capacidad para manejar alta
potencia.
DIODO PIN

12. Lugar del origen:
China (Continental)
Voltaje reverso máximo: 25v
Marca: Ss-op
Voltaje delantero máximo: 5v
Número de Modelo:
Cs-ixax
Tipo del paquete:
Montaje superficial
Tipo:
Pin diodo
longitud de onda:
850-1700nm
conector: /fc sc/st

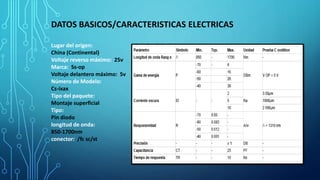

DATOS BASICOS/CARACTERISTICAS ELECTRICAS
