El diodo Schottky se caracteriza por su velocidad de conmutación y baja caída de voltaje directo (0.25-0.4V), pero tiene poca capacidad de conducción de corriente directa y no acepta grandes voltajes inversos, lo que impide su uso en aplicaciones de potencia o como diodo rectificador.

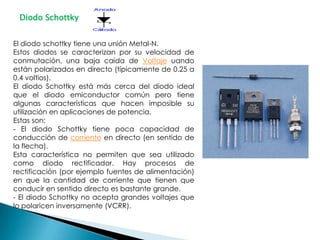

2. Diodo Schottky
El diodo schottky tiene una unión Metal-N.
Estos diodos se caracterizan por su velocidad de
conmutación, una baja caída de Voltaje uando
están polarizados en directo (típicamente de 0.25 a
0.4 voltios).
El diodo Schottky está más cerca del diodo ideal
que el diodo emiconductor común pero tiene
algunas características que hacen imposible su
utilización en aplicaciones de potencia.
Estas son:
- El diodo Schottky tiene poca capacidad de
conducción de corriente en directo (en sentido de
la flecha).
Esta característica no permiten que sea utilizado
como diodo rectificador. Hay procesos de
rectificación (por ejemplo fuentes de alimentación)
en que la cantidad de corriente que tienen que
conducir en sentido directo es bastante grande.
- El diodo Schottky no acepta grandes voltajes que
lo polaricen inversamente (VCRR).

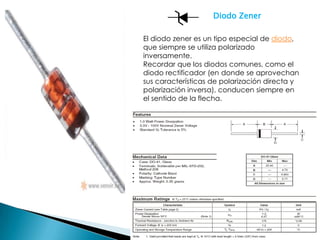

4. Diodo Zener
El diodo zener es un tipo especial de diodo,
que siempre se utiliza polarizado
inversamente.
Recordar que los diodos comunes, como el
diodo rectificador (en donde se aprovechan
sus características de polarización directa y
polarización inversa), conducen siempre en
el sentido de la flecha.

5. Diodo rectificador
Un diodo rectificador es uno de los dispositivos de la
familia de los diodos más sencillos. El nombre diodo
rectificador” procede de su aplicación, la cual
consiste en separar los ciclos positivos de una señal de
corriente alterna.
Si se aplica al diodo una tensión de corriente alterna
durante los medios ciclos positivos, se polariza en forma
directa; de esta manera, permite el paso de la
corriente eléctrica.
Pero durante los medios ciclos negativos, el diodo se
polariza de manera inversa; con ello, evita el paso de
la corriente en tal sentido.
Durante la fabricación de los diodos rectificadores, se
consideran tres factores: la frecuencia máxima en que
realizan correctamente su función, la corriente máxima
en que pueden conducir en sentido directo y las
tensiones directa e inversa máximas que soportarán.
Una de las aplicaciones clásicas de los diodos
rectificadores, es en las fuentes de alimentación; aquí,
convierten una señal de corriente alterna en otra de
corriente directa.

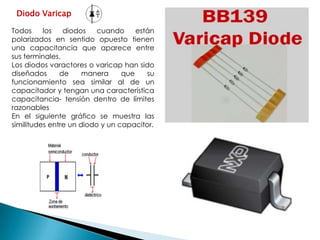

7. Diodo Varicap
Todos los diodos cuando están
polarizados en sentido opuesto tienen
una capacitancia que aparece entre
sus terminales.
Los diodos varactores o varicap han sido
diseñados de manera que su
funcionamiento sea similar al de un
capacitador y tengan una característica
capacitancia- tensión dentro de límites
razonables
En el siguiente gráfico se muestra las
similitudes entre un diodo y un capacitor.

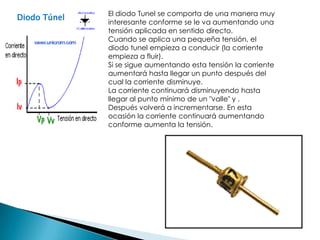

9. El diodo Tunel se comporta de una manera muy
Diodo Túnel
interesante conforme se le va aumentando una
tensión aplicada en sentido directo.
Cuando se aplica una pequeña tensión, el
diodo tunel empieza a conducir (la corriente
empieza a fluir).
Si se sigue aumentando esta tensión la corriente
aumentará hasta llegar un punto después del
cual la corriente disminuye.
La corriente continuará disminuyendo hasta
llegar al punto mínimo de un "valle" y .
Después volverá a incrementarse. En esta
ocasión la corriente continuará aumentando
conforme aumenta la tensión.
