Una dirección IP identifica de manera lógica a cada dispositivo en una red. Está formada por 32 bits divididos en 4 octetos y permite más de 4 mil millones de combinaciones. Las direcciones se clasifican en A, B y C según el tamaño de la red, y existen direcciones reservadas como 127.0.0.1 para bucles locales. La máscara de red divide grandes redes en subredes más pequeñas.

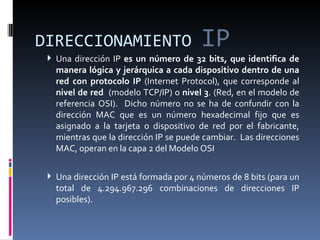

2. DIRECCIONAMIENTO IP Una dirección IP es un número de 32 bits, que identifica de manera lógica y jerárquica a cada dispositivo dentro de una red con protocolo IP (Internet Protocol), que corresponde al nivel de red (modelo TCP/IP) o nivel 3 . (Red, en el modelo de referencia OSI). Dicho número no se ha de confundir con la dirección MAC que es un número hexadecimal fijo que es asignado a la tarjeta o dispositivo de red por el fabricante, mientras que la dirección IP se puede cambiar. Las direcciones MAC, operan en la capa 2 del Modelo OSI Una dirección IP está formada por 4 números de 8 bits (para un total de 4.294.967.296 combinaciones de direcciones IP posibles).

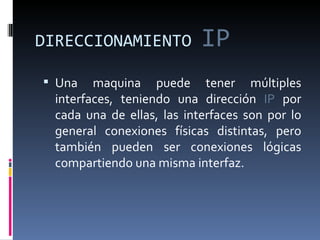

3. DIRECCIONAMIENTO IP Una maquina puede tener múltiples interfaces, teniendo una dirección IP por cada una de ellas, las interfaces son por lo general conexiones físicas distintas, pero también pueden ser conexiones lógicas compartiendo una misma interfaz.

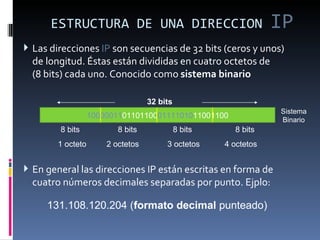

4. ESTRUCTURA DE UNA DIRECCION IP Las direcciones IP son secuencias de 32 bits (ceros y unos) de longitud. Éstas están divididas en cuatro octetos de (8 bits) cada uno. Conocido como sistema binario En general las direcciones IP están escritas en forma de cuatro números decimales separadas por punto. Ejplo: 131.108.120.204 ( formato decimal punteado) 8 bits 8 bits 8 bits 8 bits 10000011 01101100 01111010 11001100 32 bits 1 octeto 2 octetos 3 octetos 4 octetos Sistema Binario

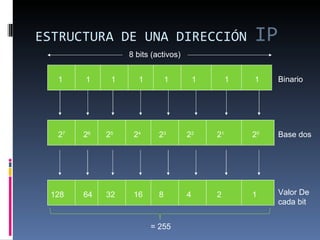

5. ESTRUCTURA DE UNA DIRECCIÓN IP = 255 1 1 1 1 1 1 1 1 Binario Base dos Valor De cada bit 255 valores decimales 2 7 2 6 2 5 2 4 2 3 2 2 2 1 2 0 128 64 32 16 8 4 2 1 8 bits (activos)

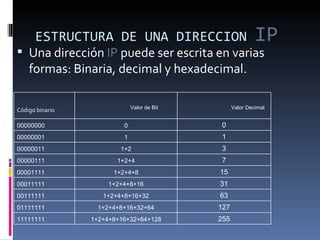

6. ESTRUCTURA DE UNA DIRECCION IP Una dirección IP puede ser escrita en varias formas: Binaria, decimal y hexadecimal. Valor de Bit Valor Decimal Código binario 00000000 0 0 00000001 1 1 00000011 1+2 3 00000111 1+2+4 7 00001111 1+2+4+8 15 00011111 1+2+4+8+16 31 00111111 1+2+4+8+16+32 63 01111111 1+2+4+8+16+32+64 127 11111111 1+2+4+8+16+32+64+128 255

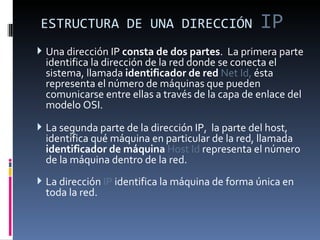

7. ESTRUCTURA DE UNA DIRECCIÓN IP Una dirección IP consta de dos partes . La primera parte identifica la dirección de la red donde se conecta el sistema, llamada identificador de red Net Id, ésta representa el número de máquinas que pueden comunicarse entre ellas a través de la capa de enlace del modelo OSI. La segunda parte de la dirección IP, la parte del host, identifica qué máquina en particular de la red, llamada identificador de máquina Host Id representa el número de la máquina dentro de la red. La dirección IP identifica la máquina de forma única en toda la red.

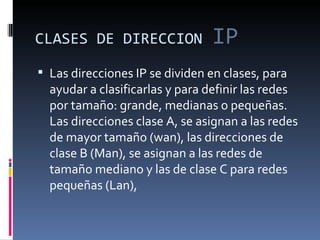

8. CLASES DE DIRECCION IP Las direcciones IP se dividen en clases, para ayudar a clasificarlas y para definir las redes por tamaño: grande, medianas o pequeñas. Las direcciones clase A, se asignan a las redes de mayor tamaño (wan), las direcciones de clase B (Man), se asignan a las redes de tamaño mediano y las de clase C para redes pequeñas (Lan),

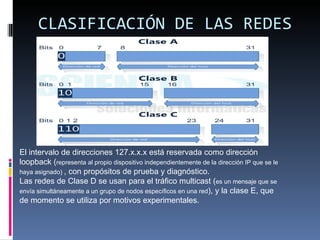

9. CLASIFICACIÓN DE LAS REDES El intervalo de direcciones 127.x.x.x está reservada como dirección loopback ( representa al propio dispositivo independientemente de la dirección IP que se le haya asignado) , con propósitos de prueba y diagnóstico. Las redes de Clase D se usan para el tráfico multicast ( es un mensaje que se envía simultáneamente a un grupo de nodos específicos en una red ), y la clase E, que de momento se utiliza por motivos experimentales.

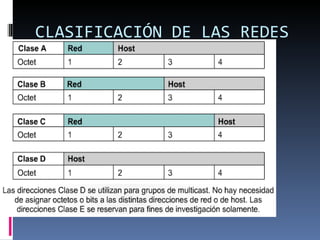

10. CLASIFICACIÓN DE LAS REDES

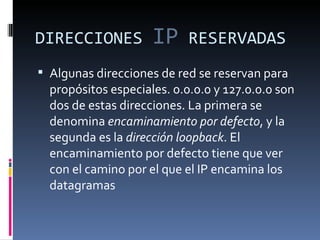

11. DIRECCIONES IP RESERVADAS Algunas direcciones de red se reservan para propósitos especiales. 0.0.0.0 y 127.0.0.0 son dos de estas direcciones. La primera se denomina encaminamiento por defecto , y la segunda es la dirección loopback . El encaminamiento por defecto tiene que ver con el camino por el que el IP encamina los datagramas

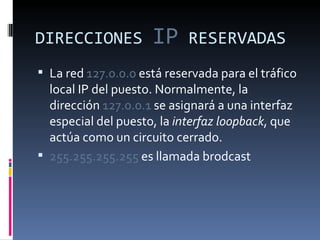

12. DIRECCIONES IP RESERVADAS La red 127.0.0.0 está reservada para el tráfico local IP del puesto. Normalmente, la dirección 127.0.0.1 se asignará a una interfaz especial del puesto, la interfaz loopback , que actúa como un circuito cerrado. 255.255.255.255 es llamada brodcast

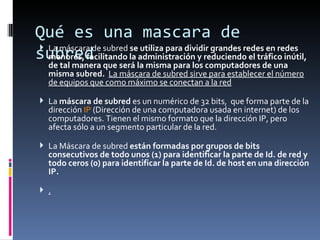

13. Qué es una mascara de subred La máscara de subred se utiliza para dividir grandes redes en redes menores, facilitando la administración y reduciendo el tráfico inútil, de tal manera que será la misma para los computadores de una misma subred. La máscara de subred sirve para establecer el número de equipos que como máximo se conectan a la red La máscara de subred es un numérico de 32 bits, que forma parte de la dirección IP (Dirección de una computadora usada en internet) de los computadores. Tienen el mismo formato que la dirección IP, pero afecta sólo a un segmento particular de la red. La Máscara de subred están formadas por grupos de bits consecutivos de todo unos (1) para identificar la parte de Id. de red y todo ceros (0) para identificar la parte de Id. de host en una dirección IP. .

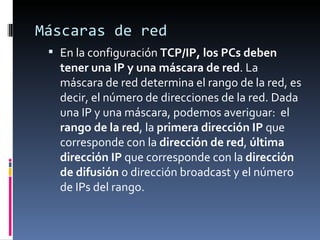

14. Máscaras de red En la configuración TCP/IP, los PCs deben tener una IP y una máscara de red . La máscara de red determina el rango de la red, es decir, el número de direcciones de la red. Dada una IP y una máscara, podemos averiguar: el rango de la red , la primera dirección IP que corresponde con la dirección de red , última dirección IP que corresponde con la dirección de difusión o dirección broadcast y el número de IPs del rango.

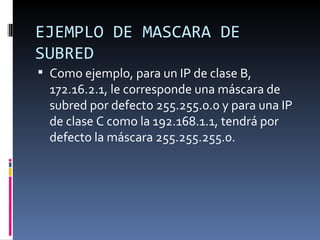

15. EJEMPLO DE MASCARA DE SUBRED Como ejemplo, para un IP de clase B, 172.16.2.1, le corresponde una máscara de subred por defecto 255.255.0.0 y para una IP de clase C como la 192.168.1.1, tendrá por defecto la máscara 255.255.255.0.

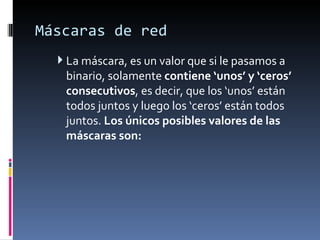

16. Máscaras de red La máscara, es un valor que si le pasamos a binario, solamente contiene ‘unos’ y ‘ceros’ consecutivos , es decir, que los ‘unos’ están todos juntos y luego los ‘ceros’ están todos juntos. Los únicos posibles valores de las máscaras son:

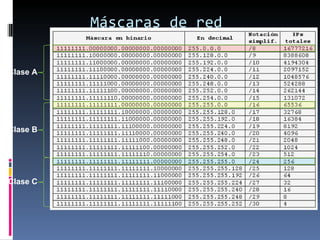

17. Máscaras de red Clase A Clase B Clase C

18. MASCARAS PREDETERMINADAS CLASE BITS USADOS PARA MASCARA DE SUBRED MASCARA A 11111111 00000000 00000000 00000000 255.0.0.0 B 11111111 11111111 00000000 00000000 255.255.0.0 C 11111111 11111111 11111111 00000000 255.255.255.0

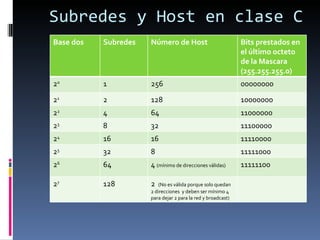

19. Subredes y Host en clase C Base dos Subredes Número de Host Bits prestados en el último octeto de la Mascara (255.255.255.0) 2 0 1 256 00000000 2 1 2 128 10000000 2 2 4 64 11000000 2 3 8 32 11100000 2 4 16 16 11110000 2 5 32 8 11111000 2 6 64 4 (mínimo de direcciones válidas) 11111100 2 7 128 2 (No es válida porque solo quedan 2 direcciones y deben ser mínimo 4 para dejar 2 para la red y broadcast)

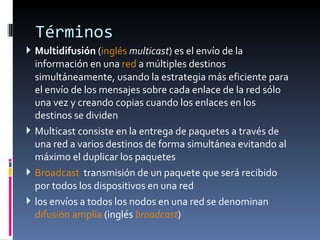

20. Términos Multidifusión ( inglés multicast ) es el envío de la información en una red a múltiples destinos simultáneamente, usando la estrategia más eficiente para el envío de los mensajes sobre cada enlace de la red sólo una vez y creando copias cuando los enlaces en los destinos se dividen Multicast consiste en la entrega de paquetes a través de una red a varios destinos de forma simultánea evitando al máximo el duplicar los paquetes Broadcast transmisión de un paquete que será recibido por todos los dispositivos en una red los envíos a todos los nodos en una red se denominan difusión amplia (inglés broadcast )
