1. Sistematización De Contenidos
Básicos De La Carrera
Tema: 1. Redes I
Mg. Luis Fernando Aguas Bucheli
+593 984015184
@Aguaszoft
Laguas@uisrael.edu.ec

2. “No temo a los ordenadores; lo que temo es quedarme
sin ellos”
— Isaac Asimov

3. Objetivo
• Estudiar los aspectos que
hacen posible la
comunicación global usando
la pila de protocolos TCP/IP.
● 1.1 Direccionamiento IPv4 &
IPv6
Contenido

4. ODS
● 4.3 De aquí a 2030, asegurar
el acceso igualitario de todos
los hombres y las mujeres a
una formación técnica,
profesional y superior de
calidad, incluida la enseñanza
universitaria
META

5. 1.1 Direccionamiento IPv4 & IPv6

6. Tipos de Direcciones en una Red IPv4
Dentro del rango de direcciones de cada red IPv4, existen tres tipos de direcciones:
 Dirección de red: La dirección en la que se hace referencia a la red.
 Dirección de broadcast: Una dirección especial utilizada para enviar datos a todos
los hosts de la red.
 Direcciones host: Las direcciones asignadas a los dispositivos finales de la red

7. Tipos de Direcciones en una Red IPv4
Dirección de Red
La dirección de red es una manera estándar de hacer referencia a una red. Por
ejemplo: se podría hacer referencia a la red de la figura como "red 10.0.0.0". Ésta es
una manera mucho más conveniente y descriptiva de referirse a la red que
utilizando un término como "la primera red". Todos los hosts de la red 10.0.0.0
tendrán los mismos bits de red.
Dentro del rango de dirección IPv4 de una red, la dirección más baja se reserva para
la dirección de red. Esta dirección tiene un 0 para cada bit de host en la porción de
host de la dirección.

8. Tipos de Direcciones en una Red IPv4

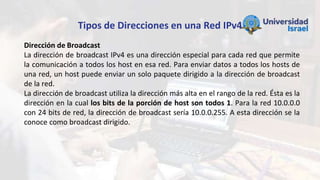

9. Tipos de Direcciones en una Red IPv4
Dirección de Broadcast
La dirección de broadcast IPv4 es una dirección especial para cada red que permite
la comunicación a todos los host en esa red. Para enviar datos a todos los hosts de
una red, un host puede enviar un solo paquete dirigido a la dirección de broadcast
de la red.
La dirección de broadcast utiliza la dirección más alta en el rango de la red. Ésta es la
dirección en la cual los bits de la porción de host son todos 1. Para la red 10.0.0.0
con 24 bits de red, la dirección de broadcast sería 10.0.0.255. A esta dirección se la
conoce como broadcast dirigido.

10. Tipos de Direcciones en una Red IPv4

11. Tipos de Direcciones en una Red IPv4
Dirección de Host
Cada dispositivo final requiere una dirección única para enviar un paquete a dicho
host. En las direcciones IPv4, se asignan los valores entre la dirección de red y la
dirección de broascast a los dispositivos de dicha red.

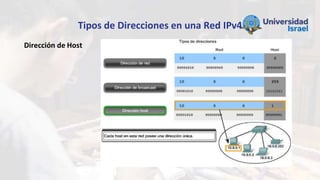

12. Tipos de Direcciones en una Red IPv4
Dirección de Host

13. Tipos de Direcciones en una Red IPv4
Prefijos de Red
¿Cómo es posible saber cuántos bits representan la porción de red y cuántos
bits representan la porción de host?
Al expresar una dirección de red IPv4, se agrega una longitud de prefijo a la
dirección de red.

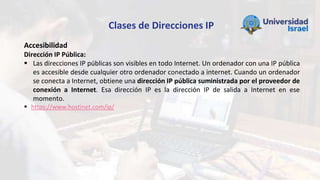

14. Clases de Direcciones IP
Accesibilidad
Dirección IP Pública:
 Las direcciones IP públicas son visibles en todo Internet. Un ordenador con una IP pública
es accesible desde cualquier otro ordenador conectado a internet. Cuando un ordenador
se conecta a Internet, obtiene una dirección IP pública suministrada por el proveedor de
conexión a Internet. Esa dirección IP es la dirección IP de salida a Internet en ese
momento.
 https://www.hostinet.com/ip/

15. Clases de Direcciones IP
Accesibilidad
Dirección IP Pública:

16. Clases de Direcciones IP
Accesibilidad
Dirección IP Privada:
Son aquellas que son visibles únicamente por los host de su propia red o de otra red
privada interconectada por medio de routers. Los host con direcciones IP privadas
no son visibles desde Internet, por lo que si quieren salir a ésta deben hacerlo a
través de un router o un proxy que tenga asignada una IP pública. Las direcciones IP
privadas se utilizan en redes privadas para interconectar los puestos de trabajo.

17. Clases de Direcciones IP
Accesibilidad
Dirección IP Privada:

18. Clases de Direcciones IP

19. Clases de Direcciones IP
Perdurabilidad
Dirección IP Estática:
 Son aquellas asignadas de forma fija o permanente a un host determinado, por lo que
cuando una máquina con este tipo de IP se conecte a la red lo hará siempre con la misma
dirección IP. Normalmente son usados por servidores web, routers o máquinas que deban
estar conectadas a la red de forma permanente, y en el caso de direcciones IP públicas
estáticas hay que contratarlas, generalmente a un ISP (proveedor de Servicios de
Internet).
 Una IP puede ser Privada ya sea dinámica o fija como puede ser IP Pública Dinámica o
Fija.
 Una IP Pública se utiliza generalmente para montar servidores en internet y
necesariamente se desea que la IP no cambie por eso siempre la IP Pública se la configura
de manera Fija y no Dinámica, aunque si se podría.

20. Clases de Direcciones IP
Perdurabilidad
Dirección IP Estática:
Ventajas:
 Se puede tener un servidor local, eso quiere decir que no se necesita pagar por un
alojamiento de Host, y solo se deberá comprar un Nombre de Dominio y se podría
implementar una pagina web,
Desventajas:
 Para acceder al servidor, se debería escribir el numero de IP en la barra de
direcciones. Se deberá entonces crear un servidor web y usar Apache

21. Clases de Direcciones IP
Perdurabilidad
Dirección IP Estática:
En el ejemplo el Router sería 192.168.1.1

22. Tipos de Direcciones IP
Perdurabilidad
Dirección IP Dinámicas:
 Es una IP asignada mediante un servidor DHCP (Dynamic Host Configuration Protocol)
al usuario.
 La IP que se obtiene tiene una duración máxima determinada.
 El servidor DHCP provee parámetros de configuración específicos para cada cliente
que desee participar en la red IP.
 Entre estos parámetros se encuentra la dirección IP del cliente.
 DHCP apareció como protocolo estándar en octubre de 1993. El estándar RFC 2131
especifica la última definición de DHCP (marzo de 1997).
 Las IP dinámicas son las que actualmente ofrecen la mayoría de operadores. El
servidor del servicio DHCP puede ser configurado para que renueve las direcciones
asignadas cada tiempo determinado.

23. Tipos de Direcciones IP
Perdurabilidad
Dirección IP Dinámicas:
Ventajas:
 Reduce los costos de operación a los proveedores de servicios de Internet (ISP).
 Reduce la cantidad de IP asignadas (de forma fija) inactivas.
Desventajas:
 Obliga a depender de servicios que redirigen un host a una IP.

24. Tipos de Direcciones IP
Perdurabilidad
Configuración de Dirección IP Dinámica:

25. Tipos de Direcciones IP
Perdurabilidad
Diferencia entre Dirección IP Dinámica y Estática
Ambas formas de dirección IP funcionan similar para navegar en Internet la
diferencia es que la dinámica la asigna un servidor llamado DHCP y se renueva cada
vez que se realiza una conexión a Internet, las ventajas y las desventajas se
presentan cuando se van a desarrollar aplicaciones específicas como alojamiento de
paginas web, donde se requiere de direcciones IP fijas en este caso es una
desventaja tener direcciones dinámicas.

26. Como obtener una dirección IP
Obtener la dirección IP privada de tu ordenador Windows
Primera Forma: Gráfica
 Sobre el icono Redes de la Bandeja de Sistema, abrir el Centro de redes y recursos compartidos
 Clic sobre el enlace Cambiar la configuración del adaptador
 Seleccione la tarjeta de red que estás usando y haga clic con el botón derecho del ratón sobre ella. Elija
la opción Estado. Pulse sobre el botón Detalles y busque la línea Dirección IPv4

27. Como obtener una dirección IP
Obtener la dirección IP privada de tu ordenador Windows
Segunda Forma: Uso del terminal de Windows
 Pulse la combinación de teclas Windows +R y escriba el comando cmd.exe. Acto seguido se
inicia el terminal de Windows.
 Escriba el comando ipconfig. Como resultado te mostrará un listado con los datos de tu
conexión de red.
 Localice en el listado la tarjeta de red que estás utilizando y fíjate en la entrada Dirección
IPv4 que te indicará la IP asignada a ese equipo

28. Como obtener una dirección IP
Obtener la dirección IP privada de tu ordenador Windows
Segunda Forma: Uso del terminal de Windows

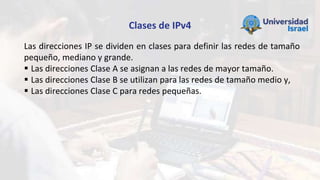

29. Clases de IPv4
Las direcciones IP se dividen en clases para definir las redes de tamaño
pequeño, mediano y grande.
 Las direcciones Clase A se asignan a las redes de mayor tamaño.
 Las direcciones Clase B se utilizan para las redes de tamaño medio y,
 Las direcciones Clase C para redes pequeñas.

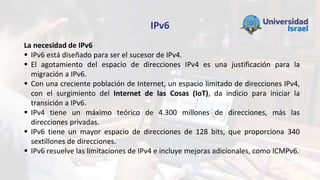

30. IPv6
La necesidad de IPv6
 IPv6 está diseñado para ser el sucesor de IPv4.
 El agotamiento del espacio de direcciones IPv4 es una justificación para la
migración a IPv6.
 Con una creciente población de Internet, un espacio limitado de direcciones IPv4,
con el surgimiento del Internet de las Cosas (IoT), da indicio para iniciar la
transición a IPv6.
 IPv4 tiene un máximo teórico de 4.300 millones de direcciones, más las
direcciones privadas.
 IPv6 tiene un mayor espacio de direcciones de 128 bits, que proporciona 340
sextillones de direcciones.
 IPv6 resuelve las limitaciones de IPv4 e incluye mejoras adicionales, como ICMPv6.

31. Representación de Direcciones IPv6
La necesidad de IPv6
 Tienen una longitud de 128 bits y se escriben como una cadena de valores
hexadecimales.
 En IPv6, 4 bits representan un único dígito hexadecimal. Una dirección IPv6 consta
de 32 valores hexadecimales.
2001 : 0DB8 : 0000 : 1111 : 0000 : 0000 : 0000 : 0200
FE80 : 0000 : 0000 : 0000 : 0123 : 4567 : 89AB : CDEF
 ““Hexteto” se utiliza para referirse a un segmento de 16 bits o cuatro valores
hexadecimales.
 Se pueden escribir en minúscula o mayúscula.

32. Clases de IPv4
Clase Rango IP Nº Redes Nº Estaciones Máscara de red Aplicación
A 1. 0. 0. 0
127.255.255.255
126 16.777.214 255.0.0.0 Redes
grandes
B 128. 0. 0. 0
191.255.255.255
16.384 65.534 255.255.0.0 Redes
pequeñas
C 192. 0. 0. 0
223.255.255.255
2.097.152 254 255.255.255.0 Redes
Pequeñas
D 224. 0. 0. 0
239. 255.255.255
No aplica No aplica No aplica Multicast
E 220. 0. 0. 0
255. 255.255.255
No aplica No aplica No aplica Investigación
El intervalo 127.X.X.X está reservado como dirección loopback y no se utiliza.

33. Clases de IPv4
Loopback:
 La dirección de loopback (generalmente la 127.0.0.1) corresponde a nuestro
propio host, y se utiliza para acceder a los servicios TCP/IP del mismo.
 Por ejemplo, si tenemos un servidor web local y queremos acceder a las páginas
del mismo vía HTTP, tendremos que introducir en la barra de direcciones del
navegador la dirección 127.0.0.1, si el puerto en el que está escuchando el
servidor es el 80 (el que se usa por defecto).
 Otra forma de acceder al loopback de nuestra máquina es usando el nombre
reservado localhost, que produce el mismo resultado.

34. Clases de IPv4
