El documento describe el funcionamiento de varios dispositivos de computadora e incluye instrucciones para comprender mejor su funcionamiento. Explica brevemente cómo funcionan un disco duro almacenando archivos de manera permanente, un ratón óptico detectando movimientos, una pantalla LCD controlando el paso de luz, un DVD almacenando grandes cantidades de datos y una impresora de tinta inyectando tinta por boquillas.

1. En las puertas de orion Diario de abordo: Se presenta para los navegantes del ciber-espacio un nuevo trabajo. Su contenido: la descripción del funcionamiento de un disco duro, un ratón óptico, un DVD, un LCD y una impresora de tinta. Las ordenes son presentarlos a los navegantes para que comprendan mejor el funcionamiento de estos. Lo importante no es lo que ves … lo que percibes, lo que te han contado … sino lo que crees que ves, lo que crees que es. REBOLLO 2007

2. Funcionamiento de un disco duro La memoria de la computadora (RAM) es un lugar provisional de almacenamiento para los archivos que usted usa. La mayoría de la información guardada en la RAM se borra cuando se apaga la computadora . Por lo tanto, su computadora necesita formas permanentes de almacenamiento para guardar y recuperar programas de software y archivos de datos que desee usar a diario. Los dispositivos de almacenamiento (también denominados unidades) fueron desarrollados para satisfacer esta necesidad. Uno de estos dispositivos de almacenamiento es el Disco Duro

3. Todos los ordenadores personales, tienen un disco duro, una unidad de disquetes y una unidad de CD. Son dispositivos de almacenamiento Ubicar las unidades Unidad de disco duro (1), dentro de la torre. Unidad de CD (2), en el frontal de la torre. Unidad de disquetes (3), ranura cubierta en la torre, con un botón de expulsión y un indicador de actividad luminoso

4. Asignación de unidades: tienes que saber la designación (letra) para indicarle al ordenador dónde guardar, recuperar los archivos. Unidad Disco Duro, “C” (1) Unidad disquetes, “A” (2) Unidad de CD, “D” (3)

5. EL DISCO DURO ¿Qué es “el disco duro”? El Sistema de almacenamiento de tu ordenador. En él se guardan los archivos del programa ( sistema operativos D.O.S., Windows 95, hojas de calculo, etc ). Casi todos de tecnología I.D.E. ( Integrated Drive Electronis ): algunos la llaman Fast ATA-2 ( discos duros más rápidos y capacidad de almacenamiento más de un gigabyte ) El disco duro se conoce como Primario Master. El segundo como Primario Esclavo. El Tercero como Secundario Master. Y el Cuarto como Secundario Esclavo . El Primario será siempre el de arranque del ordenador (C:/>).

6. Partes del Disco Duro Estructura física:en discos (platters). En la superficie de cada disco por sus dos caras hay pistas( traks ) concéntricas y las pistas se dividen en sectores( sectors ). Hay una cabeza ( head ) en cada lado del disco, la cual es movida por un motor para buscar los datos en la pista y un sector concreto. “ Cilindro”: formado por pistas concéntricas de cada disco de cada cara del disco, situadas unas encima de las otras, las cabezas no tienen que moverse para acceder a diferentes pistas. Organización lógica (física): se agrupan los sectores en unidades de asignación (clusters), es donde se almacenan los datos. Cada unidad de asignación sólo puede ser ocupada por un archivo.

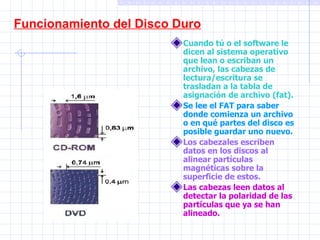

7. Funcionamiento del Disco Duro Cuando tú o el software le dicen al sistema operativo que lean o escriban un archivo, las cabezas de lectura/escritura se trasladan a la tabla de asignación de archivo (fat). Se lee el FAT para saber donde comienza un archivo o en qué partes del disco es posible guardar uno nuevo. Los cabezales escriben datos en los discos al alinear partículas magnéticas sobre la superficie de estos. Las cabezas leen datos al detectar la polaridad de las partículas que ya se han alineado.

8. Funcionamiento de un ratón óptico Se llaman periféricos los dispositivos a través de los cuales el ordenador se comunica con el mundo exterior. Los dispositivos de E/S (entrada/salida) transforman la información externa en señales codificadas, que permite la detección, interpretación, procesamiento y almacenamiento. A estos dispositivos de entrada corresponde “el ratón” de un ordenador. Clasificación de los Periféricos: Unidades de entrada. Unidades de salida. Unidades de memoria masiva auxiliar (mixtas)

9. Funcionamiento de un ratón óptico: Unidades de entrada El teclado: similar a una máquina de escribir; contiene caracteres alfabéticos, numéricos y especiales. Teclas de desplazamiento. Teclas de funciones: f. definibles o predefinidas. Teclas de funciones locales: funciones propias del terminal. El ratón (mouse también): un pequeño periférico constituido por una bola que puede girar libremente y se acciona haciéndola rodar por una superficie plana. Detecta su movimiento relativo en dos dimensiones por la superficie horizontal en la que se apoya .

10. Funcionamiento de un ratón óptico : El ratón óptico. Carece de bola de goma. Su funcionamiento se basa en un sensor óptico que fotografía la superficie sobre la que se encuentra y detectando las variaciones entre sucesivas fotografías, se determina si el ratón ha cambiado su posición. En superficies pulidas o algunos materiales se producen movimientos nerviosos sobre la pantalla. Por eso es necesario el uso de una”alfombrilla ”.

11. Funcionamiento de un LCD. LCD (Liquid Crystal Display): Pantalla de Cristal Líquido. Inventado por Jack Janning. Es un sistema eléctrico de presentación de datos. Formado por 2 capas conductoras transparentes y en medio un material especial cristalino que tiene la capacidad de orientar la luz a su paso. Cuando la corriente circula entre los electrodos el material cristalino se reorienta alterando su transparencia. Las pantallas de LCD, las encontramos en multitud de dispositivos industriales y de consumo.

12. Funcionamiento de un LCD. Cada placa consta de: - la pantalla LCD. - Un microchip controlador. - Una pequeña memoria con una tabla de caracteres. - Un interfaz de contactos eléctricos, para conexión externa. - Opcionalmente, una luz trasera para iluminar la pantalla. Son sustancias que comparten las propiedades de sólidos y líquidos a la vez. Cuando un rayo de luz atraviesa una de estas partículas tiene necesariamente que seguir el espacio vacío que hay entre moléculas, como haría al atravesar un cristal sólido. Pero a cada una de éstas partículas se les puede aplicar una corriente eléctrica que cambia su polarización, dejando pasar la luz o no.

13. Funcionamiento de un LCD. La pantalla LCD Formada por 2 filtros polarizados perpendiculares. Al aplicar una corriente eléctrica al segundo de ellos, pasa la luz o no, que ha atravesado al primero. Para el color es necesario usar tres filtros más para cada uno de los colores básicos.

14. Funcionamiento de un LCD: LCD de texto y de gráficos. LCD de Texto: Permite visualizar mensajes cortos de texto. El número de columnas típico es de ocho, dieciseis, veinte y cuarenta caracteres. El controlador Hitachi HD4478 es un estándar de industria, imitado por muchos fabricantes. D0-D7: ocho señales eléctricas, bus de datos. R/W: leer o escribir. RS: datos presentes en D0-D7. E: activar o desactivar. V0: contraste de la pantalla, rango de cero a cinco voltios. Vss y V dd: señales de alimentación.

15. Funcionamiento de un LCD: LCD de texto y de gráficos. LCD de Gráficos: Permite encender y apagar individualmente pixeles de la pantalla. De esta forma es posible mostrar gráficos en blanco y negro. Los más populares Hitachi HD61202 y Samsung KS01108. Los tamaños están estandarizados y se miden por filas y columnas de pixeles. 128X64 y 96X60

16. Funcionamiento de un DVD.( video digital ) Disco de Video Digital (DVD). Dispositivo de almacenamiento masivo de datos, aspecto igual que un disco compacto. Tiene 15 veces más información, la transmite 20 veces más rápido que un CD-Rom. Capacidad de 8.5 gigabytes. Utilizando la misma tecnología y formato, 3 tipos de discos: DVD-Audio, DVD-PC y DVD-Video.

17. Funcionamiento de un DVD.(video digital) DVD-AUDIO: reemplaza al CD de Audio; calidad de 20 a 24 bits. Es compatible de sistemas de sonidos surround.. Puede decodificar música grabada en 5.1 canales. Hay versiones de un uno o dos lados, con un uno o dos capas. DVD-PC: reemplaza al CD-ROM; permite grabar, borrar y volver a grabar. DVD-VIDEO: reemplaza al Laser Disc, CD-video y a los VHS.

18. Funcionamiento de un DVD. (video digital) Caract. Físicas: Similar a un CD´s, 12 cm, pero con mayor capacidad. También guardan la información en forma de “hoyos” (pits) microcópicos que representan unos y ceros binarios. Puede almacenar 4,7 GB en una sola capa Caract. Técnicas: Almacena 26 veces más información y son 9 veces más rápidos. El método de doble capa; es una capa de material reflexivo (aluminio), detrás de un substrato de policarbonato con hoyos. La capa reflexiva rebota el láser hacia un fotodetector, que traduce en unos y ceros binarios. DVD doble capa; capa semireflexiva encima de la capa totalmente reflexiva. Un DVD dos caras va de 9.4 hasta 17 GB. Disco DVD de JVC de doble capa

19. Funcionamiento de una impresora de tinta Impresión de inyección de tinta: la tinta es emitida por boquillas, en el cabezal de impresión. El cabezal recorre la página en franjas horizontales. Por lo general tiene resoluciones de 600 dpi. Produce 7.2 millones de puntos en un tiempo de 120 a 240 segundos = 30.000 a 60.000 puntos por segundo. El cabezal de impresión tiene 64 boquillas para cada color. Tecnología de gotas según la demanda. DOD (Drop on Demand), produce pequeñas gotas cuando se necesita. Dos son los métodos para lograr que las gotas se arrojen con rapidez: Térmico y Piezoelectrico.

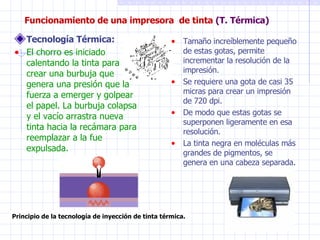

20. Funcionamiento de una impresora de tinta (T. Térmica) Tecnología Térmica: El chorro es iniciado calentando la tinta para crear una burbuja que genera una presión que la fuerza a emerger y golpear el papel. La burbuja colapsa y el vacío arrastra nueva tinta hacia la recámara para reemplazar a la fue expulsada. Tamaño increíblemente pequeño de estas gotas, permite incrementar la resolución de la impresión. Se requiere una gota de casi 35 micras para crear un impresión de 720 dpi. De modo que estas gotas se superponen ligeramente en esa resolución. La tinta negra en moléculas más grandes de pigmentos, se genera en una cabeza separada. Principio de la tecnología de inyección de tinta térmica.

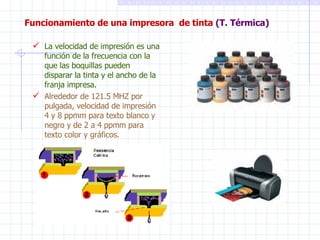

21. Funcionamiento de una impresora de tinta (T. Térmica) La velocidad de impresión es una función de la frecuencia con la que las boquillas pueden disparar la tinta y el ancho de la franja impresa. Alrededor de 121.5 MHZ por pulgada, velocidad de impresión 4 y 8 ppmm para texto blanco y negro y de 2 a 4 ppmm para texto color y gráficos.

22. Funcionamiento de una impresora de tinta (T.Piezoeléctrica) Desarrollada por Epson. Los cristales piezoeléctricos tienen una propiedad única y singular. Si se aplica una fuerza física, generan una carga eléctrica. El proceso también funciona a la inversa. La cabeza de impresión utiliza un cristal en la parte posterior de un diminuto depósito de tinta. Una corriente se aplica al cristal, lo atrae hacia dentro. Cuando la corriente se interrumpe, el cristal regresa a su posición original, y una pequeña cantidad de tinta sale por la boquilla. Cuando la corriente se reanuda, atrae al cristal hacia atrás y lanza la siguiente gota.

23. Funcionamiento de una impresora de tinta (T.Piezoeléctrica) Ventajas de éste método: Pueden utilizar tinta que se seca con mayor rapidez y pigmentos que podrían dañarse con las temperaturas en una cabeza térmica . Como éstan cabezas están integradas en la impresora, sólo se necesita reemplazar el cartucho de tinta. Inconveniente: Si una cabeza se daña o atora, es necesario reparar la impresora.

24. TRABAJO INFORMATICA Alumno: Antonio Rebollo Fuentes Curso 3º Trabajo Social 2007/08 (tarde) Algunas fuentes consultadas: es. wikipedia.org www.tonerimpresoras.com www.duiops.net www.monografias.com www.ii.uam.es
