Los discos duros son dispositivos de almacenamiento no volátil que utilizan platos giratorios magnetizados para guardar grandes cantidades de datos de forma permanente. Están compuestos de platos giratorios, cabezas de lectura/escritura y electrónica para la transferencia y almacenamiento de datos. A lo largo de los años, la capacidad de almacenamiento de los discos duros ha aumentado exponencialmente, pasando de solo 5 MB en los primeros modelos a varios terabytes en la actualidad.

2. DISCOS DUROS

3. DISCO DURO
¿QUÉ ES?
• Dispositivo  Almacenamiento (Entrada/Salida)
• Gran Almacenamiento (Permanente y No Volátil)
Discos duros
FIJOS
• La mayor parte son fijos
REMOVIBLES
• Se utilizan para hacer
copias de seguridad de
discos duros o transferir
grandes cantidades de
información de un
ordenador a otro.

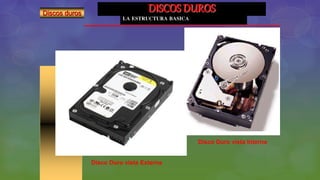

4. DISCOS DUROS
LA ESTRUCTURA BASICA
Disco Duro vista Externa
Disco Duro vista Interna
Discos duros

5. CARACTERÍSTICAS
DISCOS DUROS
Tiempo medio de acceso
• Aguja a pista o sector deseado
Tiempo medio de búsqueda
• Aguja desde pista a centro de disco
Tiempo de lectura/ escritura
• Disco leer o escribe
Tasas de transferencia
• Transferencia de información desde
pistas o sectores correctos

6. DISCOS DUROS

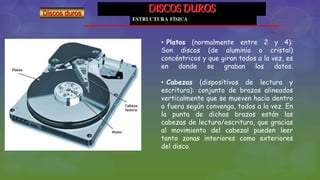

ESTRUCTURA FÍSICA
Discos duros
• Platos (normalmente entre 2 y 4):
Son discos (de aluminio o cristal)
concéntricos y que giran todos a la vez, es
en donde se graban los datos.
• Cabezas (dispositivos de lectura y
escritura): conjunto de brazos alineados
verticalmente que se mueven hacia dentro
o fuera según convenga, todos a la vez. En
la punta de dichos brazos están las
cabezas de lectura/escritura, que gracias
al movimiento del cabezal pueden leer
tanto zonas interiores como exteriores
del disco.

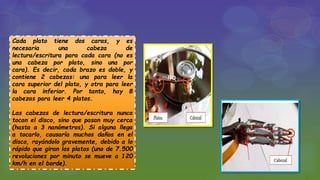

7. Cada plato tiene dos caras, y es
necesaria una cabeza de
lectura/escritura para cada cara (no es
una cabeza por plato, sino una por
cara). Es decir, cada brazo es doble, y
contiene 2 cabezas: una para leer la
cara superior del plato, y otra para leer
la cara inferior. Por tanto, hay 8
cabezas para leer 4 platos.
Las cabezas de lectura/escritura nunca
tocan el disco, sino que pasan muy cerca
(hasta a 3 nanómetros). Si alguna llega
a tocarlo, causaría muchos daños en el
disco, rayándolo gravemente, debido a lo
rápido que giran los platos (uno de 7.500
revoluciones por minuto se mueve a 120
km/h en el borde).

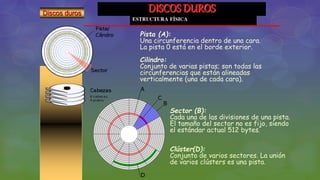

8. DISCOS DUROS
ESTRUCTURA FÍSICA
Discos duros
Pista (A):
Una circunferencia dentro de una cara.
La pista 0 está en el borde exterior.
Cilindro:
Conjunto de varias pistas; son todas las
circunferencias que están alineadas
verticalmente (una de cada cara).
Sector (B):
Cada una de las divisiones de una pista.
El tamaño del sector no es fijo, siendo
el estándar actual 512 bytes.
Clúster(D):
Conjunto de varios sectores. La unión
de varios clústers es una pista.

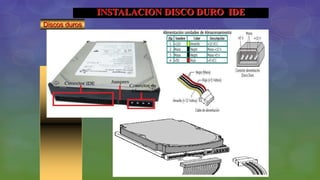

9. INSTALACION DISCO DURO IDE
Discos duros

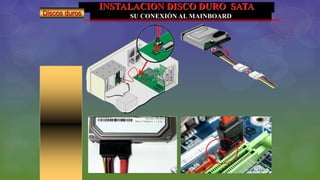

10. INSTALACION DISCO DURO SATA
SU CONEXIÓN AL MAINBOARDDiscos duros

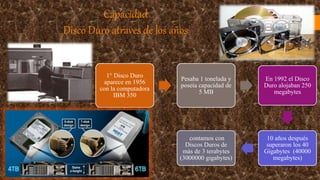

11. Capacidad
Disco Duro atraves de los años
1° Disco Duro
aparece en 1956
con la computadora
IBM 350
Pesaba 1 tonelada y
poseía capacidad de
5 MB
En 1992 el Disco
Duro alojaban 250
megabytes
10 años después
superaron los 40
Gigabytes (40000
megabytes)
contamos con
Discos Duros de
más de 3 terabytes
(3000000 gigabytes)

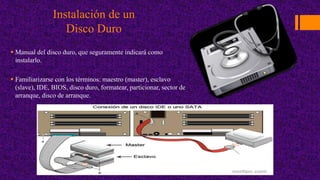

12. Instalación de un
Disco Duro
 Manual del disco duro, que seguramente indicará como
instalarlo.
 Familiarizarse con los términos: maestro (master), esclavo
(slave), IDE, BIOS, disco duro, formatear, particionar, sector de
arranque, disco de arranque.

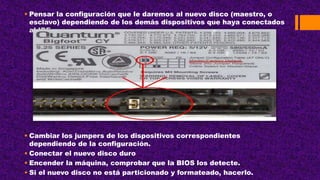

13.  Pensar la configuración que le daremos al nuevo disco (maestro, o
esclavo) dependiendo de los demás dispositivos que haya conectados
al IDE.
 Cambiar los jumpers de los dispositivos correspondientes
dependiendo de la configuración.
 Conectar el nuevo disco duro
 Encender la máquina, comprobar que la BIOS los detecte.
 Si el nuevo disco no está particionado y formateado, hacerlo.

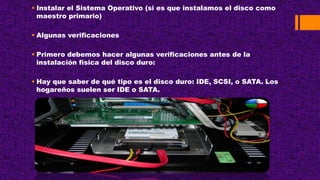

14.  Instalar el Sistema Operativo (si es que instalamos el disco como
maestro primario)
 Algunas verificaciones
 Primero debemos hacer algunas verificaciones antes de la
instalación física del disco duro:
 Hay que saber de qué tipo es el disco duro: IDE, SCSI, o SATA. Los
hogareños suelen ser IDE o SATA.

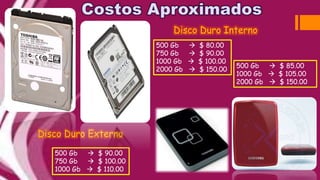

15. 500 Gb  $ 80.00
750 Gb  $ 90.00
1000 Gb  $ 100.00
2000 Gb  $ 150.00
500 Gb  $ 85.00
1000 Gb  $ 105.00
2000 Gb  $ 150.00
500 Gb  $ 90.00
750 Gb  $ 100.00
1000 Gb  $ 110.00
Disco Duro Interno
Disco Duro Externo

16. • Sistema Operativo
• Programas
• Gran capacidad de almacenamiento
• Discos externos
• Discos internos
Particionado
• Archivos
• Toda la información que manejamos
