- 1. F U ND A C I Ó N A C A D E M I A D E D I B U J O P R O F E S I O N A L BITÁCORA DE SISTEMA Presenta Angie Valencia a Beatriz Rivas Código: 0320171088
- 2.
- 3. Patroneo Key incorporauna amplia capacidad funcional que se adapta a cualquier tipo de patronaje del mercado 1. Creación de patrones por digitalización y/o dibujo. Inserción de datos, piquetes, lineas auxiliares, contornos interiores, marcas y taladros. 2. Escalados proporcional, diferencial y automático. Transformaciones y variaciones de patrones. 3. Gestión de la Biblioteca de patrones base; Importación y exportación de patrones y datos. 4. Compensación de encogimiento para tintado en prenda. Herramientas para la marcada manual, detección automática de colisiones, informe, rendimientos, ajustes, etc. 5. Conectividad con dispositivos standard (tableros digitalizadores, plotters de impresión y corte, etc.)

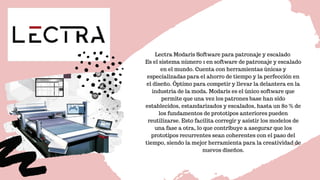

- 4. Lectra Modaris Software parapatronaje y escalado Es el sistema número 1 en software de patronaje y escalado en el mundo. Cuenta con herramientas únicas y especializadas para el ahorro de tiempo y la perfección en el diseño. Óptimo para competir y llevar la delantera en la industria de la moda. Modaris es el único software que permite que una vez los patrones base han sido establecidos, estandarizados y escalados, hasta un 80 % de los fundamentos de prototipos anteriores pueden reutilizarse. Esto facilita corregir y asistir los modelos de una fase a otra, lo que contribuye a asegurar que los prototipos recurrentes sean coherentes con el paso del tiempo, siendo la mejor herramienta para la creatividad de nuevos diseños.

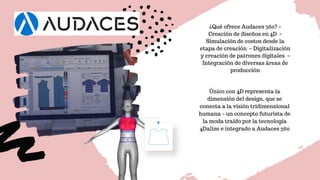

- 5. ¿Qué ofrece Audaces360? – Creación de diseños en 4D – Simulación de costos desde la etapa de creación – Digitalización y creación de patrones digitales – Integración de diversas áreas de producción Único con 4D representa la dimensión del design, que se conecta a la visión tridimensional humana – un concepto futurista de la moda traído por la tecnología 4Dalize e integrado a Audaces 360
- 6. LA TECNOLOGÍA AL SERVICIODE LA MODA A5 Project Group es una empresa de ingeniería dedicada a la comercialización, instalación y mantenimiento de Sistemas CAD CAM para diseño y corte en empresas de confección, piel, automoción, tapicería, aeronáutica y tejidos técnicos.

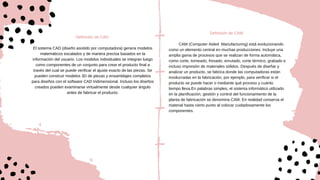

- 7. Definición de CAD Elsistema CAD (diseño asistido por computadora) genera modelos matemáticos escalados y de manera precisa basados en la información del usuario. Los modelos individuales se integran luego como componentes de un conjunto para crear el producto final a través del cual se puede verificar el ajuste exacto de las piezas. Se pueden construir modelos 3D de piezas y ensamblajes completos para diseños con el software CAD tridimensional. Incluso los diseños creados pueden examinarse virtualmente desde cualquier ángulo antes de fabricar el producto. Definición de CAM CAM (Computer Aided Manufacturing) está evolucionando como un elemento central en muchas producciones. Incluye una amplia gama de procesos que se realizan de forma automática, como corte, torneado, fresado, enrutado, corte térmico, grabado e incluso impresión de materiales sólidos. Después de diseñar y analizar un producto, se fabrica donde las computadoras están involucradas en la fabricación, por ejemplo, para verificar si el producto se puede hacer o mediante qué proceso y cuánto tiempo lleva.En palabras simples, el sistema informático utilizado en la planificación, gestión y control del funcionamiento de la planta de fabricación se denomina CAM. En realidad conserva el material hasta cierto punto al colocar cuidadosamente los componentes.

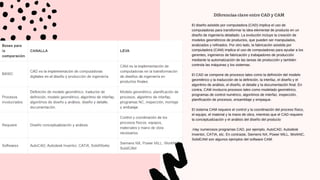

- 8. Diferencias clave entreCAD y CAM El diseño asistido por computadora (CAD) implica el uso de computadoras para transformar la idea elemental de producto en un diseño de ingeniería detallado. La evolución incluye la creación de modelos geométricos de productos, que pueden ser manipulados, analizados y refinados. Por otro lado, la fabricación asistida por computadora (CAM) implica el uso de computadoras para ayudar a los gerentes, ingenieros de fabricación y trabajadores de producción mediante la automatización de las tareas de producción y también controla las máquinas y los sistemas. El CAD se compone de procesos tales como la definición del modelo geométrico y la traducción de la definición, la interfaz, el diseño y el algoritmo de análisis, el diseño, el detalle y la documentación final. En contra, CAM involucra procesos tales como modelado geométrico, programas de control numérico, algoritmos de interfaz, inspección, planificación de procesos, ensamblaje y empaque. El sistema CAM requiere el control y la coordinación del proceso físico, el equipo, el material y la mano de obra, mientras que el CAD requiere la conceptualización y el análisis del diseño del producto .Hay numerosos programas CAD, por ejemplo, AutoCAD, Autodesk Inventor, CATIA, etc. En contraste, Siemens NX, Power MILL, WorkNC, SolidCAM son algunos ejemplos del software CAM.

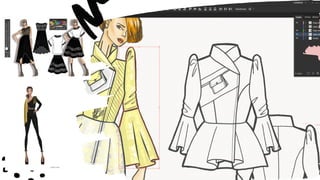

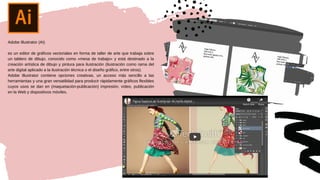

- 9. Adobe Illustrator (AI) esun editor de gráficos vectoriales en forma de taller de arte que trabaja sobre un tablero de dibujo, conocido como «mesa de trabajo» y está destinado a la creación artística de dibujo y pintura para ilustración (ilustración como rama del arte digital aplicado a la ilustración técnica o el diseño gráfico, entre otros). Adobe Illustrator contiene opciones creativas, un acceso más sencillo a las herramientas y una gran versatilidad para producir rápidamente gráficos flexibles cuyos usos se dan en (maquetación-publicación) impresión, vídeo, publicación en la Web y dispositivos móviles.
- 11. WORKING EFFICIENTLY Optitex esun programa de diseño de patrones de origen Israelí, muy útil para diseñadores y empresas dedicadas a la elaboración de prendas de vestir, industria textil, industria del hogar. Tiene las siguientes funciones: Digitizer: Permite ver sus diseños en pantalla mientras los está digitalizando puede agregar o quitar piezas trazo de curvas perfectas el patrón que trabaja lo puede ver en el maniquí. Grade: Escalado manual y automático con excelente precisión.Marker: Realiza planos de corte de forma automática y precisa lo que reduce el desperdicio de tela. Modulate: Usted introduce las medidas de hombro, busto, cintura y caderas y desarrolla modelos a su gusto. 3DRunway: Incluye maniquíes virtuales con más de 65 medidas diferentes que modelan la prenda mostrándola como se verá en forma real antes de cortar cualquier modificación que le haga al patrón. BENEFICIO DE OPTITEX Y APLICACIÓN DE DIFERENTES MERCADOS. optitex es el proveedor líder de CAD/CAM de 2D y 3D, y de soluciones de software para la creación de prototipos virtuales destinadas a las industrias indumentaria, automotriz, aeronáutica, de telas industriales y de tapicería. Optitex ofrece a estas industrias sistemas de software de implementación simple, abiertos e innovadores para automatizar y optimizar las operaciones de fabricación y producción, y capacidades para hacer prototipos virtuales. Estas capacidades permiten que los clientes de Optitex disminuyan significativamente sus costos, aceleren su tiempo de colocación en el mercado y se vuelvan más competitivos.
- 12.

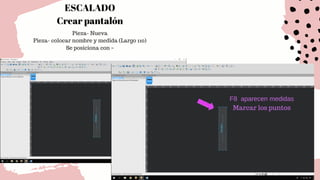

- 13. ESCALADO Crear pantalón Pieza- Nueva Pieza-colocar nombre y medida (Largo 110) Se posiciona con – F8 aparecen medidas Marcar los puntos

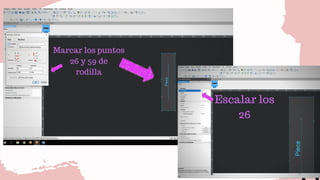

- 14. Marcar los puntos 26y 59 de rodilla Escalar los 26

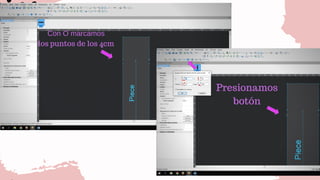

- 15. Con O marcamos lospuntos de los 4cm Presionamos botón

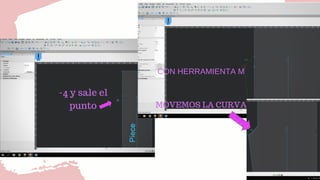

- 16. -4 y saleel punto CON HERRAMIENTA M MOVEMOS LA CURVA

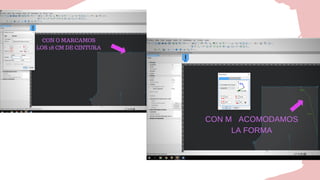

- 17. CON O MARCAMOS LOS18 CM DE CINTURA CON M ACOMODAMOS LA FORMA

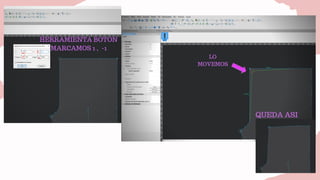

- 18. HERRAMIENTA BOTON MARCAMOS 1, -1 LO MOVEMOS QUEDA ASI

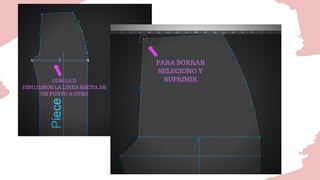

- 19. CON LA D DIBUJAMOSLA LINEA RECTA DE UN PUNTO A OTRO PARA BORRAR SELECIONO Y SUPRIMIR

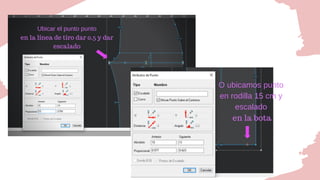

- 20. Ubicar el puntopunto en la línea de tiro dar 0.5 y dar escalado O ubicamos punto en rodilla 15 cm y escalado en la bota

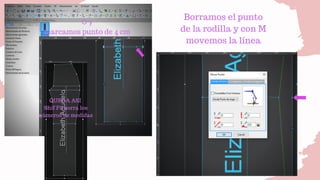

- 21. O y marcamos puntode 4 cm Borramos el punto de la rodilla y con M movemos la línea QUEDA ASI Shif F8 borra los números de medidas
- 22. Control c paracopiar control v para pegar Con Q seleccionamos los puntos para aumentar Se coloca 0 al lado derecho y 2 en el izquierdo

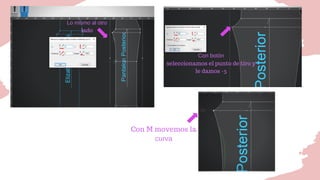

- 23. Lo mismo alotro lado Con botón seleccionamos el punto de tiro y le damos -5 Con M movemos la curva

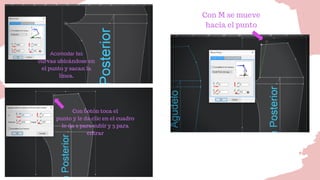

- 24. Acomodar las curvas ubicándoseen el punto y sacan la línea. Con botón toca el punto y le da clic en el cuadro le da 2 para subir y 3 para entrar Con M se mueve hacia el punto

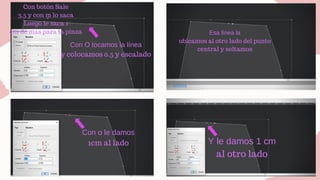

- 25. Con botón Sale 3.5y con m lo saca Luego le saca 1 cm de mas para la pinza Con O tocamos la línea y colocamos 0.5 y escalado Con o le damos 1cm al lado Esa línea la ubicamos al otro lado del punto central y soltamos Y le damos 1 cm al otro lado

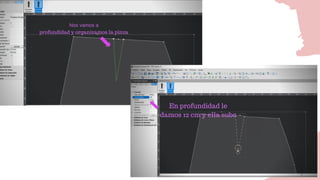

- 26. Nos vamos a profundidady organizamos la pinza En profundidad le damos 12 cm y ella sube

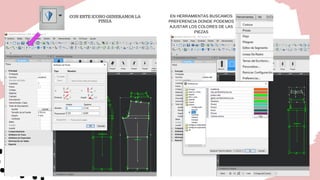

- 27. CON ESTE ICONOGENERAMOS LA PINZA EN HERRAMIENTAS BUSCAMOS PREFERENCIA DONDE PODEMOS AJUSTAR LOS COLORES DE LAS PIEZAS

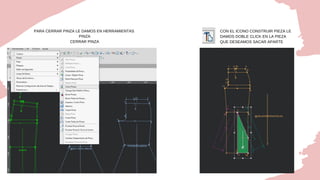

- 28. PARA CERRAR PINZALE DAMOS EN HERRAMIENTAS PINZA CERRAR PINZA CON EL ICONO CONSTRUIR PIEZA LE DAMOS DOBLE CLICK EN LA PIEZA QUE DESEAMOS SACAR APARTE

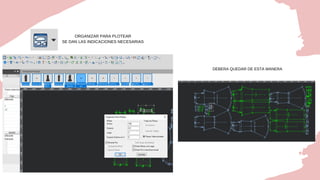

- 29. ORGANIZAR PARA PLOTEAR SEDAN LAS INDICACIONES NECESARIAS DEBERA QUEDAR DE ESTA MANERA

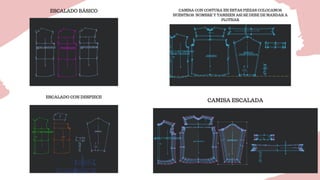

- 30. CAMISA ESCALADA CAMISA CONCOSTURA EN ESTAS PIEZAS COLOCAMOS NUESTROS NOMBRE Y TAMBIEN ASI SE DEBE DE MANDAR A PLOTEAR ESCALADO BÁSICO ESCALADO CON DESPIECE
- 31.
- 32. se escalo lacamisa en optitex y se envió a serví futuro para que sacaran la molderia Escalado de camisa masculina

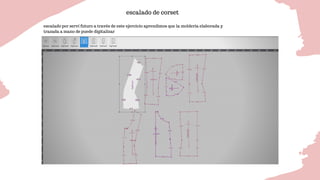

- 33. escalado por serví futuro através de este ejercicio aprendimos que la molderia elaborada y trazada a mano de puede digitalizar escalado de corset
- 34. PASOAPASOPARATRAZAR ENMARKER. PREPARAR EL ARCHIVO PARATRAZO DEBEMOS COLOCAR LA CANTIDAD DE PIEZ APOR TALLA SI SON PARES VALOR DE COSTURA, PIQUETES, DIRECCION PARA POSICIONAR Y TODA LA MARCACION REQUERIDAD SE GUARDA Y SE DEBE TENER EL ARCHIVO CERRADO PARA ABRIR EN MARK UNA VEZ ABRIMOS EL ARCHIVO LO PRIMERO ES IR A LA VENTANA DE DIALOGO DE DE FICCIONES DE TRAZO QUE SE ENCUENTRA UBICADA EN EL MENÚ TRAZO
- 35. EN ARCHIVO SELECCIONAMOSARCHIVO DE DISEÑO DE ORDEN ( ORDEN) Y BUSCAMOS EL ARCHIVO QUE DESEAMOS TRAZAR CUANDO YA TENEMOS LA PRENDA EN LA MESA DE TRABAJO AGREGAMOS LA CANTIDAD DE EJEMPLARES QUE NECESITAMOS
- 36. EN AUTO TRAZODAMOS INICIAR Y SE ORGANIZARA LAS PIEZA DE MANERA COMO QUEDARA EN LA TELA

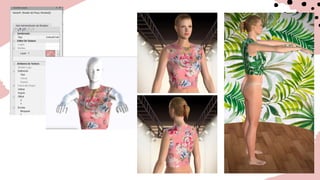

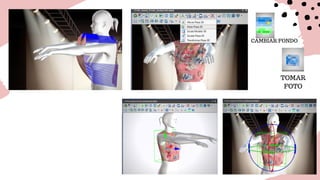

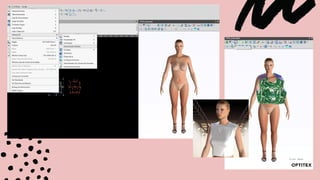

- 37. PASOAPASOPARA REALIZAR3D VISUALIZACIÓN SOMBREADO SE SELECCIONA ELARCHIVO CON EL QUE VAMOS A TRABAJAR. EN OPCIÓN 3D SELECCIONAMOS LA UBICACIÓN DE LAS PRENDAS ( FRENTE, ESPALDA) Y EN LA OPCIÓN MODELO UBICAMOS LAS PRENDAS. SE POSICIONA LA PRENDA MOVER Y ROTAR DE MANERA QUE QUEDE BIEN PARA DARLE COSTURA. SE LE DA LA SIMULAR DRAPEADO. DE ESTA MANERA TENDREMOS UNA VISIÓN DE COMO VA QUEDAR LA PRENDA. EL SOMBREADO SE UTILIZA PARA AGREGAR A LA PRENDA TEXTURA, COLOR O UN ESTAMPADO ESPECIFICO. PERMITIENDO QUE QUEDE CON UNA BASE TEXTIL
- 39.

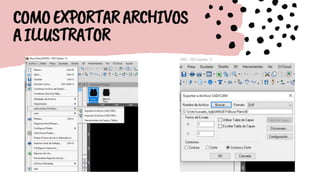

- 42.

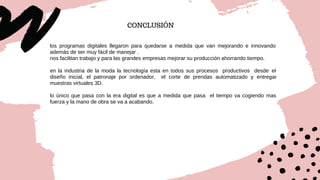

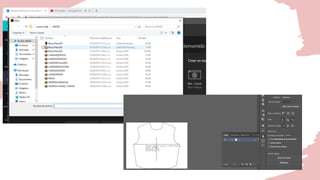

- 44. CONCLUSIÓN los programas digitalesllegaron para quedarse a medida que van mejorando e innovando además de ser muy fácil de manejar . nos facilitan trabajo y para las grandes empresas mejorar su producción ahorrando tiempo. en la industria de la moda la tecnología esta en todos sus procesos productivos desde el diseño inicial, el patronaje por ordenador, el corte de prendas automatizado y entregar muestras virtuales 3D. lo único que pasa con la era digital es que a medida que pasa el tiempo va cogiendo mas fuerza y la mano de obra se va a acabando.
