- 1. Herramientas digitales para laindustria de la moda Bitácora optitex Karina Arce Másmela Profesora: Beatriz Rivas Semestre VI

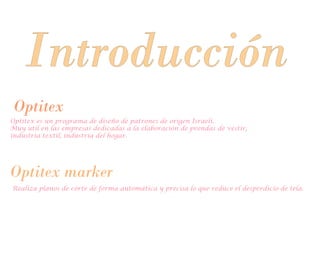

- 2. Introducción Optitex Optitex es unprograma de diseño de patrones de origen Israelí. Muy útil en las empresas dedicadas a la elaboración de prendas de vestir, industria textil, industria del hogar. Optitex marker Realiza planos de corte de forma automática y precisa lo que reduce el desperdicio de tela.

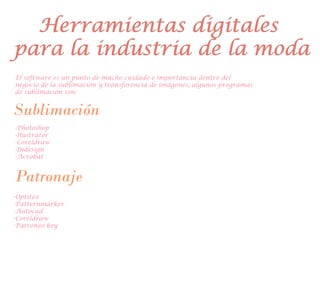

- 3. Herramientas digitales para laindustria de la moda El software es un punto de mucho cuidado e importancia dentro del negocio de la sublimación y transferencia de imágenes; algunos programas de sublimación son: -Photoshop -Ilustrator -Coreldraw -Indesign -Acrobat Sublimación Patronaje -Optitex -Patternmarker -Autocad -Coreldraw -Patroneo key

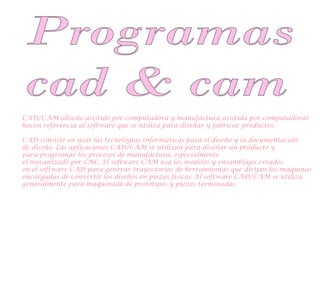

- 4. Programas cad & cam CAD/CAM(diseño asistido por computadora y manufactura asistida por computadora) hacen referencia al software que se utiliza para diseñar y fabricar productos. CAD consiste en usar las tecnologías informáticas para el diseño y la documentación de diseño. Las aplicaciones CAD/CAM se utilizan para diseñar un producto y para programar los procesos de manufactura, especialmente el mecanizado por CNC. El software CAM usa los modelos y ensamblajes creados en el software CAD para generar trayectorias de herramientas que dirijan las máquinas encargadas de convertir los diseños en piezas físicas. El software CAD/CAM se utiliza generalmente para maquinado de prototipos y piezas terminadas.

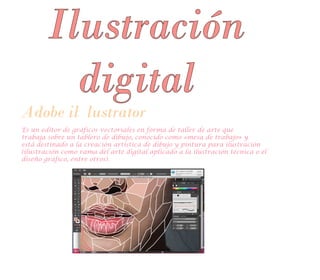

- 5. Adobe il lustrator Esun editor de gráficos vectoriales en forma de taller de arte que trabaja sobre un tablero de dibujo, conocido como «mesa de trabajo» y está destinado a la creación artística de dibujo y pintura para ilustración (ilustración como rama del arte digital aplicado a la ilustración técnica o el diseño gráfico, entre otros). Ilustración digital
- 6.

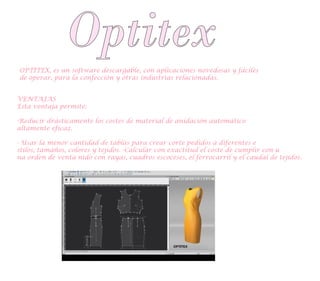

- 7. Optitex OPTITEX, es unsoftware descargable, con aplicaciones novedosas y fáciles de operar, para la confección y otras industrias relacionadas. VENTAJAS Esta ventaja permite: -Reducir drásticamente los costes de material de anidación automático altamente eficaz. - Usar la menor cantidad de tablas para crear corte pedidos a diferentes e stilos, tamaños, colores y tejidos. -Calcular con exactitud el coste de cumplir con u na orden de venta nido con rayas, cuadros escoceses, el ferrocarril y el caudal de tejidos.

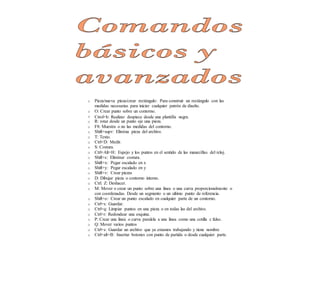

- 8. Comandos básicos y avanzados o Pieza/nuevapieza/crear rectángulo: Para construir un rectángulo con las medidas necesarias para iniciar cualquier patrón de diseño. o O: Crear punto sobre un contorno. o Ctrol+b: Realizar despiece desde una plantilla negra. o R: rotar desde un punto eje una pieza. o F8: Muestra o no las medidas del contorno. o Shift+supr: Elimina pieza del archivo. o T: Texto. o Ctrl+D: Medir. o S: Costura. o Ctrl+Alt+H: Espejo y los puntos en el sentido de las manecillas del reloj. o Shift+s: Eliminar costura. o Shift+x: Pegar escalado en x o Shift+y: Pegar escalado en y o Shift+v: Crear piezas o D: Dibujar pieza o contorno interno. o Ctrl. Z: Deshacer. o M: Mover o crear un punto sobre una linea o una curva proporcionalmente o con coordenadas. Desde un segmento o un ultimo punto de referencia. o Shift+o: Crear un punto escalado en cualquier parte de un contorno. o Ctrl+s: Guardar. o Ctrl+q: Limpiar puntos en una pieza o en todas las del archivo. o Ctrl+r: Redondear una esquina. o P: Crear una linea o curva paralela a una linea como una cotilla c falso. o Q: Mover varios puntos o Ctrl+s: Guardar un archivo que ya estamos trabajando y tiene nombre o Ctrl+alt+B: Insertar botones con punto de partida o desde cualquier parte.

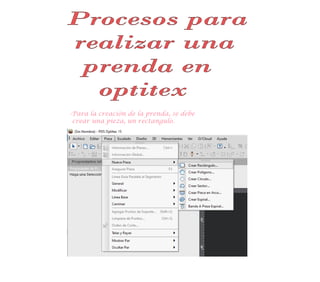

- 9. Procesos para realizar una prendaen optitex -Para la creación de la prenda, se debe crear una pieza, un rectangulo.

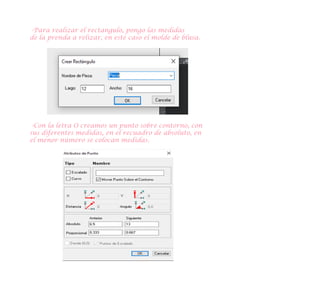

- 10. -Para realizar elrectangulo, pongo las medidas de la prenda a relizar, en este caso el molde de blusa. -Con la letra O creamos un punto sobre contorno, con sus diferentes medidas, en el recuadro de absoluto, en el menor número se colocan medidas.
- 11. -Para hacer unpunto o una medida fuera del contorno con: Ctrl+Alt+B saldrá un ícono de botón, con el que sea relizan los puntos fuera y dentro de la pieza. -Con la letra M se realiza el comando de mover los puntos para crear las curvas o movimientos de los ´puntos o la pieza.

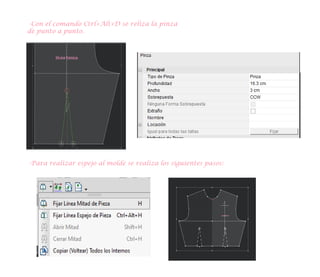

- 12. -Con el comandoCtrl+Alt+D se reliza la pinza de punto a punto. -Para realizar espejo al molde se realiza los siguientes pasos:

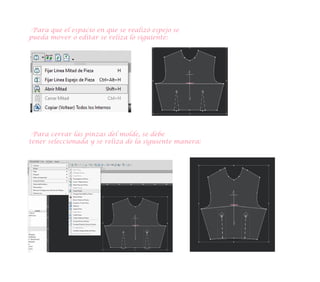

- 13. -Para que elespacio en que se realizó espejo se pueda mover o editar se reliza lo siguiente: -Para cerrar las pinzas del molde, se debe tener seleccionada y se reliza de la siguiente manera:
- 14.
- 15.
- 16.
- 17.

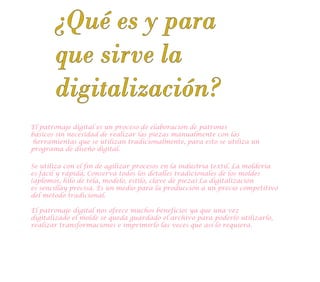

- 18. El patronaje digitales un proceso de elaboración de patrones básicos sin necesidad de realizar las piezas manualmente con las herramientas que se utilizan tradicionalmente, para esto se utiliza un programa de diseño digital. Se utiliza con el fin de agilizar procesos en la industria textil. La moldería es fácil y rápida, Conserva todos los detalles tradicionales de los moldes (aplomos, hilo de tela, modelo, estilo, clave de pieza) La digitalización es sencillay precisa. Es un medio para la producción a un precio competitivo del método tradicional. ¿Qué es y para que sirve la digitalización? El patronaje digital nos ofrece muchos beneficios ya que una vez digitalizado el molde se queda guardado el archivo para poderlo utilizarlo, realizar transformaciones e imprimirlo las veces que así lo requiera.

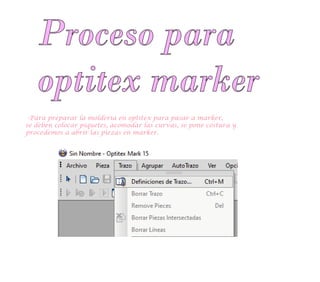

- 19. Proceso para optitex marker -Parapreparar la molderia en optitex para pasar a marker, se deben colocar piquetes, acomodar las curvas, se pone costura y procedemos a abrir las piezas en marker.

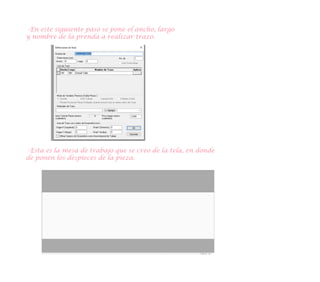

- 20. -En este siguientepaso se pone el ancho, largo y nombre de la prenda a realizar trazo. -Esta es la mesa de trabajo que se creo de la tela, en donde de ponen los despieces de la pieza.

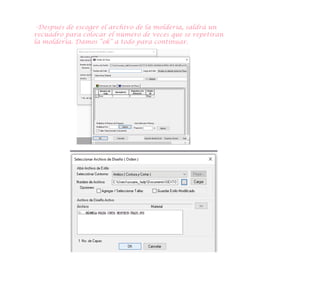

- 21. -Después de escogerel archivo de la molderia, saldrá un recuadro para colocar el número de veces que se repetiran la moldería. Damos “ok” a todo para continuar.

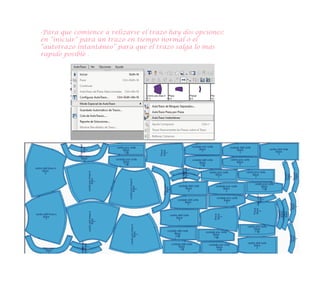

- 22. -Para que comiencea relizarse el trazo hay dos opciones: en “iniciar” para un trazo en tiempo normal o el “autotrazo intantáneo” para que el trazo salga lo mas rapido posible .
- 23. -Para agregar ala msesa de trabajo otra molderia, paso la línea que sale de la parte izaquirda y la muevo hasta donde termina la primer molderia y a partir de esa línea saldrá el siguiente archivo.

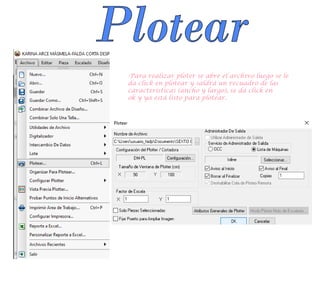

- 24. Plotear -Para realizar ploterse abre el archivo luego se le da click en plotear y saldrá un recuadro de las características (ancho y largo), se da click en ok y ya está listo para plotear.

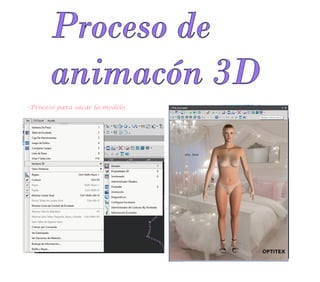

- 25. Proceso de animacón 3D -Procesopara sacar la modelo.

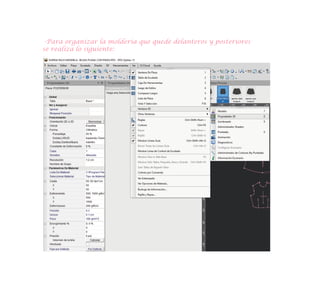

- 26. -Para organizar lamoldería que quede delanteros y posteriores se realiza lo siguiente:
- 27. -En la opciónde posicionar prenda, se va rotando y dandole forma a la pieza.

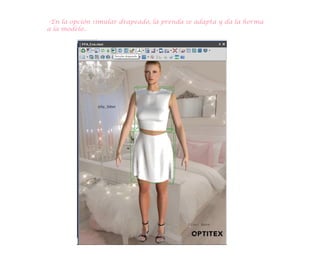

- 28. -En la opciónsimular drapeado, la prenda se adapta y da la horma a la modelo..

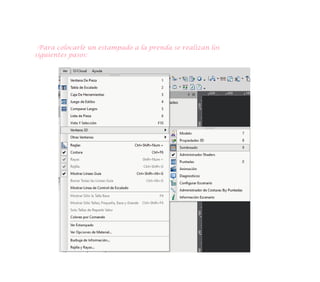

- 29. -Para colocarle unestampado a la prenda se realizan los siguientes pasos:

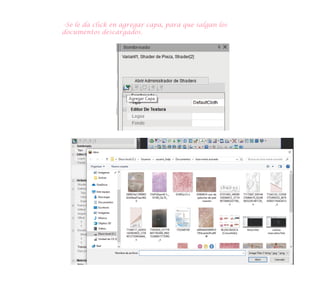

- 30. -Se le daclick en agregar capa, para que salgan los documentos descargados.
- 31.

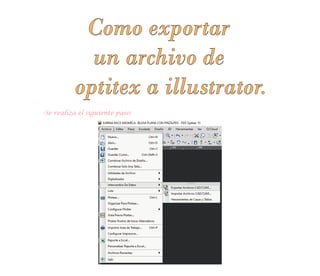

- 32. Como exportar un archivode optitex a illustrator. -Se realiza el siguiente paso:

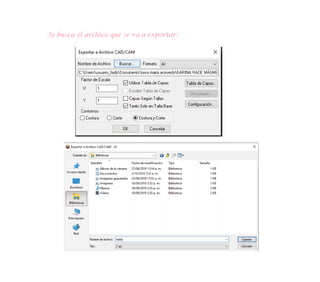

- 33. -Se busca elarchico que se va a exportar:

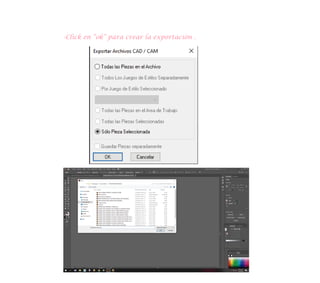

- 34. -Click en “ok”para crear la exportación .

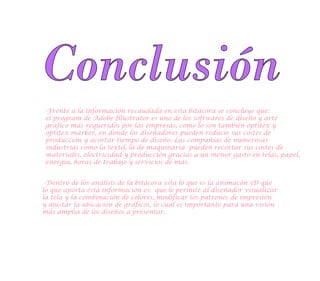

- 35. Conclusión -Frente a lainformación recaudada en esta bitácora se concluye que: el program de Adobe Illustrator es uno de los softwares de diseño y arte gráfico más requeridos por las empresas, como lo son también optitex y optitex marker, en donde los diseñadores pueden reducir sus costes de producción y acortar tiempo de diseño. Las compañías de numerosas industrias como la textil, la de maquinaria pueden recortar sus costes de materiales, electricidad y producción gracias a un menor gasto en telas, papel, energía, horas de trabajo y servicios de más. -Dentro de los análisis de la bitácora esta lo que es la animacón 3D que lo que aporta esta información es: que le permite al diseñador visualizar la tela y la combinación de colores, modificar los patrones de impresión y ajustar la ubicación de gráficos, lo cual es importante para una visión más amplia de los diseños a presentar.
- 36.
