Diseño de pozos

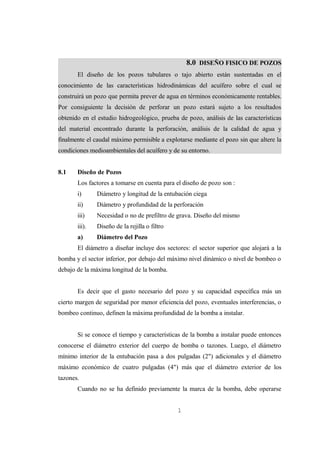

8.0 DISEÑO FISICO DE POZOS
El diseño de los pozos tubulares o tajo abierto están sustentadas en el
conocimiento de las características hidrodinámicas del acuífero sobre el cual se
construirá un pozo que permita prever de agua en términos económicamente rentables.
Por consiguiente la decisión de perforar un pozo estará sujeto a los resultados
obtenido en el estudio hidrogeológico, prueba de pozo, análisis de las características
del material encontrado durante la perforación, análisis de la calidad de agua y
finalmente el caudal máximo permisible a explotarse mediante el pozo sin que altere la
condiciones medioambientales del acuífero y de su entorno.

8.1 Diseño de Pozos
Los factores a tomarse en cuenta para el diseño de pozo son :
i) Diámetro y longitud de la entubación ciega
ii) Diámetro y profundidad de la perforación
iii) Necesidad o no de prefiltro de grava. Diseño del mismo
iii). Diseño de la rejilla o filtro
a) Diámetro del Pozo
El diámetro a diseñar incluye dos sectores: el sector superior que alojará a la
bomba y el sector inferior, por debajo del máximo nivel dinámico o nivel de bombeo o
debajo de la máxima longitud de la bomba.

Es decir que el gasto necesario del pozo y su capacidad específica más un
cierto margen de seguridad por menor eficiencia del pozo, eventuales interferencias, o
bombeo continuo, definen la máxima profundidad de la bomba a instalar.

Si se conoce el tiempo y características de la bomba a instalar puede entonces
conocerse el diámetro exterior del cuerpo de bomba o tazones. Luego, el diámetro
mínimo interior de la entubación pasa a dos pulgadas (2") adicionales y el diámetro
máximo económico de cuatro pulgadas (4") más que el diámetro exterior de los
tazones.
Cuando no se ha definido previamente la marca de la bomba, debe operarse

1

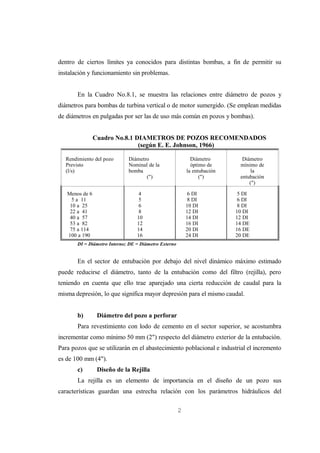

dentro de ciertos límites ya conocidos para distintas bombas, a fin de permitir su
instalación y funcionamiento sin problemas.

En la Cuadro No.8.1, se muestra las relaciones entre diámetro de pozos y
diámetros para bombas de turbina vertical o de motor sumergido. (Se emplean medidas
de diámetros en pulgadas por ser las de uso más común en pozos y bombas).

Cuadro No.8.1 DIAMETROS DE POZOS RECOMENDADOS
(según E. E. Johnson, 1966)

Rendimiento del pozo Diámetro Diámetro Diámetro
Previsto Nominal de la óptimo de mínimo de
(l/s) bomba la entubación la
(") (") entubación
(")

Menos de 6 4 6 DI 5 DI
5 a 11 5 8 DI 6 DI
10 a 25 6 10 DI 8 DI
22 a 41 8 12 DI 10 DI
40 a 57 10 14 DI 12 DI
53 a 82 12 16 DI 14 DE
75 a 114 14 20 DI 16 DE
100 a 190 16 24 DI 20 DE
DI = Diámetro Interno; DE = Diámetro Externo

En el sector de entubación por debajo del nivel dinámico máximo estimado
puede reducirse el diámetro, tanto de la entubación como del filtro (rejilla), pero
teniendo en cuenta que ello trae aparejado una cierta reducción de caudal para la
misma depresión, lo que significa mayor depresión para el mismo caudal.

b) Diámetro del pozo a perforar
Para revestimiento con lodo de cemento en el sector superior, se acostumbra
incrementar como mínimo 50 mm (2") respecto del diámetro exterior de la entubación.
Para pozos que se utilizarán en el abastecimiento poblacional e industrial el incremento
es de 100 mm (4").
c) Diseño de la Rejilla
La rejilla es un elemento de importancia en el diseño de un pozo sus
características guardan una estrecha relación con los parámetros hidráulicos del

2

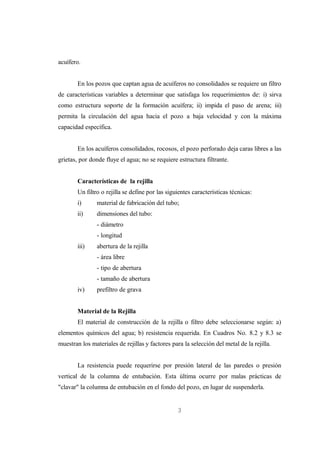

acuífero.

En los pozos que captan agua de acuíferos no consolidados se requiere un filtro
de características variables a determinar que satisfaga los requerimientos de: i) sirva
como estructura soporte de la formación acuífera; ii) impida el paso de arena; iii)
permita la circulación del agua hacia el pozo a baja velocidad y con la máxima
capacidad específica.

En los acuíferos consolidados, rocosos, el pozo perforado deja caras libres a las
grietas, por donde fluye el agua; no se requiere estructura filtrante.

Características de la rejilla
Un filtro o rejilla se define por las siguientes características técnicas:
i) material de fabricación del tubo;
ii) dimensiones del tubo:
- diámetro
- longitud
iii) abertura de la rejilla
- área libre
- tipo de abertura
- tamaño de abertura
iv) prefiltro de grava

Material de la Rejilla
El material de construcción de la rejilla o filtro debe seleccionarse según: a)
elementos químicos del agua; b) resistencia requerida. En Cuadros No. 8.2 y 8.3 se
muestran los materiales de rejillas y factores para la selección del metal de la rejilla.

La resistencia puede requerirse por presión lateral de las paredes o presión
vertical de la columna de entubación. Esta última ocurre por malas prácticas de
"clavar" la columna de entubación en el fondo del pozo, en lugar de suspenderla.

3

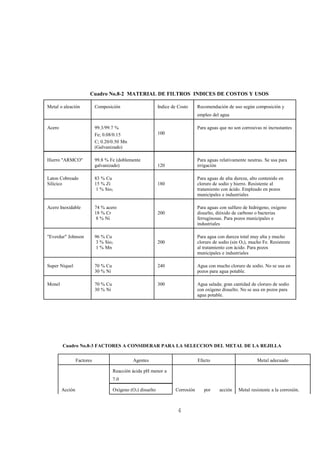

Cuadro No.8-2 MATERIAL DE FILTROS INDICES DE COSTOS Y USOS

Metal o aleación Composición Indice de Costo Recomendación de uso según composición y
empleo del agua

Acero 99.3/99.7 % Para aguas que no son corrosivas ni incrustantes
Fe; 0.08/0.15 100
C; 0.20/0.50 Mn
(Galvanizado)

Hierro "ARMCO" 99.8 % Fe (doblemente Para aguas relativamente neutras. Se usa para
galvanizado) 120 irrigación

Laton Cobreado 83 % Cu Para aguas de alta dureza, alto contenido en
Silicico 15 % Zi 180 cloruro de sodio y hierro. Resistente al
1 % Sio2 tratamiento con ácido. Empleado en pozos
municipales e industriales

Acero Inoxidable 74 % acero Para aguas con sulfuro de hidrógeno, oxígeno
18 % Cr 200 disuelto, dióxido de carbono o bacterias
8 % Ni ferruginosas. Para pozos municipales e
industriales

"Everdur" Johnson 96 % Cu Para agua con dureza total muy alta y mucho
3 % Sio2 200 cloruro de sodio (sin O2), mucho Fe. Resistente
1 % Mn al tratamiento con ácido. Para pozos
municipales e industriales

Super Niquel 70 % Cu 240 Agua con mucho cloruro de sodio. No se usa en
30 % Ni pozos para agua potable.

Monel 70 % Cu 300 Agua salada; gran cantidad de cloruro de sodio
30 % Ni con oxígeno disuelto. No se usa en pozos para
agua potable.

Cuadro No.8-3 FACTORES A CONSIDERAR PARA LA SELECCION DEL METAL DE LA REJILLA

Factores Agentes Efecto Metal adecuado

Reacción ácida pH menor a
7.0

Acción Oxígeno (O2) disuelto Corrosión por acción Metal resistente a la corrosión.

4

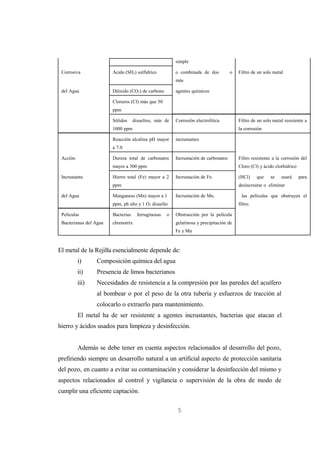

simple

Corrosiva Acido (SH2) sulfidríco o combinada de dos o Filtro de un solo metal
más

del Agua Dióxido (CO2) de carbono agentes químicos

Cloruros (Cl) más que 50
ppm

Sólidos disueltos, más de Corrosión electrolítica Filtro de un solo metal resistente a
1000 ppm la corrosión

Reacción alcalina pH mayor incrustantes
a 7.0

Acción Dureza total de carbonatos Incrustación de carbonatos Filtro resistente a la corrosión del
mayor a 300 ppm Cloro (Cl) y ácido clorhídrico

Incrustante Hierro total (Fe) mayor a 2 Incrustación de Fe. (HCl) que se usará para
ppm desincrustar o eliminar

del Agua Manganeso (Mn) mayor a 1 Incrustación de Mn. las películas que obstruyen el
ppm, ph alto y 1 O2 disuelto filtro.

Películas Bacterias ferruginosas o Obstrucción por la película
Bacterianas del Agua chrenotrix gelatinosa y precipitación de
Fe y Mn

El metal de la Rejilla esencialmente depende de:
i) Composición química del agua
ii) Presencia de limos bacterianos
iii) Necesidades de resistencia a la compresión por las paredes del acuífero
al bombear o por el peso de la otra tubería y esfuerzos de tracción al
colocarlo o extraerlo para mantenimiento.
El metal ha de ser resistente a agentes incrustantes, bacterias que atacan el
hierro y ácidos usados para limpieza y desinfección.

Además se debe tener en cuenta aspectos relacionados al desarrollo del pozo,
prefiriendo siempre un desarrollo natural a un artificial aspecto de protección sanitaria
del pozo, en cuanto a evitar su contaminación y considerar la desinfección del mismo y
aspectos relacionados al control y vigilancia o supervisión de la obra de modo de
cumplir una eficiente captación.

5

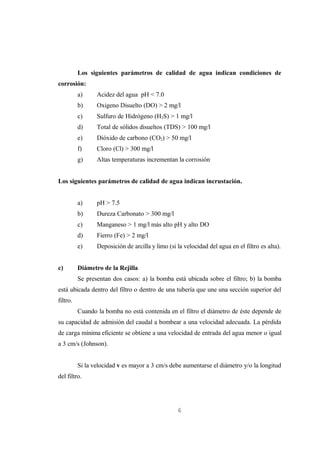

Los siguientes parámetros de calidad de agua indican condiciones de
corrosión:
a) Acidez del agua pH < 7.0
b) Oxigeno Disuelto (DO) > 2 mg/l
c) Sulfuro de Hidrógeno (H2S) > 1 mg/l
d) Total de sólidos disueltos (TDS) > 100 mg/l
e) Dióxido de carbono (CO2) > 50 mg/l
f) Cloro (Cl) > 300 mg/l
g) Altas temperaturas incrementan la corrosión

Los siguientes parámetros de calidad de agua indican incrustación.

a) pH > 7.5
b) Dureza Carbonato > 300 mg/l
c) Manganeso > 1 mg/l más alto pH y alto DO
d) Fierro (Fe) > 2 mg/l
e) Deposición de arcilla y limo (si la velocidad del agua en el filtro es alta).

c) Diámetro de la Rejilla
Se presentan dos casos: a) la bomba está ubicada sobre el filtro; b) la bomba
está ubicada dentro del filtro o dentro de una tubería que une una sección superior del
filtro.
Cuando la bomba no está contenida en el filtro el diámetro de éste depende de
su capacidad de admisión del caudal a bombear a una velocidad adecuada. La pérdida
de carga mínima eficiente se obtiene a una velocidad de entrada del agua menor o igual
a 3 cm/s (Johnson).

Si la velocidad v es mayor a 3 cm/s debe aumentarse el diámetro y/o la longitud
del filtro.

6

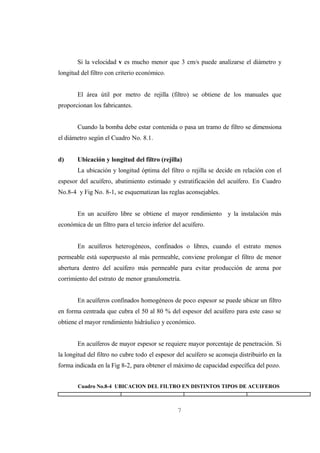

Si la velocidad v es mucho menor que 3 cm/s puede analizarse el diámetro y
longitud del filtro con criterio económico.

El área útil por metro de rejilla (filtro) se obtiene de los manuales que
proporcionan los fabricantes.

Cuando la bomba debe estar contenida o pasa un tramo de filtro se dimensiona
el diámetro según el Cuadro No. 8.1.

d) Ubicación y longitud del filtro (rejilla)
La ubicación y longitud óptima del filtro o rejilla se decide en relación con el
espesor del acuífero, abatimiento estimado y estratificación del acuífero. En Cuadro
No.8-4 y Fig No. 8-1, se esquematizan las reglas aconsejables.

En un acuífero libre se obtiene el mayor rendimiento y la instalación más
económica de un filtro para el tercio inferior del acuífero.

En acuíferos heterogéneos, confinados o libres, cuando el estrato menos
permeable está superpuesto al más permeable, conviene prolongar el filtro de menor
abertura dentro del acuífero más permeable para evitar producción de arena por
corrimiento del estrato de menor granulometría.

En acuíferos confinados homogéneos de poco espesor se puede ubicar un filtro
en forma centrada que cubra el 50 al 80 % del espesor del acuífero para este caso se
obtiene el mayor rendimiento hidráulico y económico.

En acuíferos de mayor espesor se requiere mayor porcentaje de penetración. Si
la longitud del filtro no cubre todo el espesor del acuífero se aconseja distribuirlo en la
forma indicada en la Fig 8-2, para obtener el máximo de capacidad específica del pozo.

Cuadro No.8-4 UBICACION DEL FILTRO EN DISTINTOS TIPOS DE ACUIFEROS

7

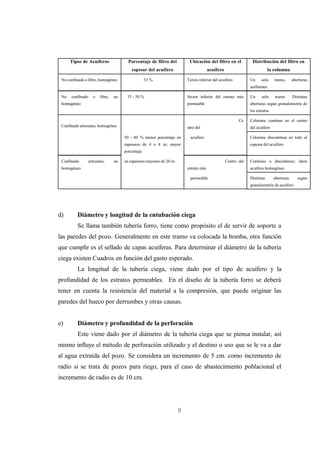

Tipos de Acuíferos Porcentaje de filtro del Ubicación del filtro en el Distribución del filtro en
espesor del acuífero acuífero la columna

No confinado o libre, homogéneo 33 % Tercio inferior del acuífero Un solo tramo, aberturas
uniformes

No confinado o libre, no 33 - 50 % Sector inferior del estrato más Un solo tramo. Distintas
homogéneo permeable aberturas según granulometría de
los estratos

Ce Columna continua en el centro
Confinado artesiano, homogéneo ntro del del acuífero

50 - 80 % menor porcentaje en acuífero Columna discontinua en todo el
espesores de 4 a 8 m; mayor espesor del acuífero
porcentaje

Confinado artesiano, no en espesores mayores de 20 m Centro del Continuo o discontinuo; ídem
homogéneo estrato más acuífero homogéneo

permeable Distintas aberturas según
granulometría de acuífero

d) Diámetro y longitud de la entubación ciega
Se llama también tubería forro, tiene como propósito el de servir de soporte a
las paredes del pozo. Generalmente en este tramo va colocada la bomba, otra función
que cumplir es el sellado de capas acuíferas. Para determinar el diámetro de la tubería
ciega existen Cuadros en función del gasto esperado.
La longitud de la tubería ciega, viene dado por el tipo de acuífero y la
profundidad de los estratos permeables. En el diseño de la tubería forro se deberá
tener en cuenta la resistencia del material a la compresión, que puede originar las
paredes del hueco por derrumbes y otras causas.

e) Diámetro y profundidad de la perforación
Este viene dado por el diámetro de la tubería ciega que se piensa instalar, así
mismo influye el método de perforación utilizado y el destino o uso que se le va a dar
al agua extraída del pozo. Se considera un incremento de 5 cm. como incremento de
radio si se trata de pozos para riego, para el caso de abastecimiento poblacional el
incremento de radio es de 10 cm.

8

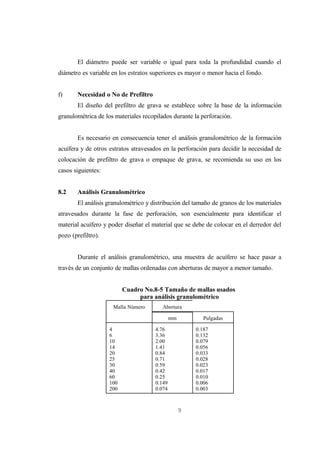

El diámetro puede ser variable o igual para toda la profundidad cuando el
diámetro es variable en los estratos superiores es mayor o menor hacia el fondo.

f) Necesidad o No de Prefiltro
El diseño del prefiltro de grava se establece sobre la base de la información
granulométrica de los materiales recopilados durante la perforación.

Es necesario en consecuencia tener el análisis granulométrico de la formación
acuífera y de otros estratos atravesados en la perforación para decidir la necesidad de
colocación de prefiltro de grava o empaque de grava, se recomienda su uso en los
casos siguientes:

8.2 Análisis Granulométrico
El análisis granulométrico y distribución del tamaño de granos de los materiales
atravesados durante la fase de perforación, son esencialmente para identificar el
material acuífero y poder diseñar el material que se debe de colocar en el derredor del
pozo (prefiltro).

Durante el análisis granulométrico, una muestra de acuífero se hace pasar a
través de un conjunto de mallas ordenadas con aberturas de mayor a menor tamaño.

Cuadro No.8-5 Tamaño de mallas usados
para análisis granulométrico
Malla Número Abertura

mm Pulgadas

4 4.76 0.187
6 3.36 0.132
10 2.00 0.079
14 1.41 0.056
20 0.84 0.033
25 0.71 0.028
30 0.59 0.023
40 0.42 0.017
60 0.25 0.010
100 0.149 0.006
200 0.074 0.003

9

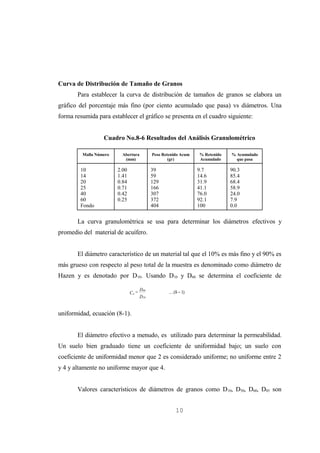

Curva de Distribución de Tamaño de Granos
Para establecer la curva de distribución de tamaños de granos se elabora un
gráfico del porcentaje más fino (por ciento acumulado que pasa) vs diámetros. Una
forma resumida para establecer el gráfico se presenta en el cuadro siguiente:

Cuadro No.8-6 Resultados del Análisis Granulométrico

Malla Número Abertura Peso Retenido Acum % Retenido % Acumulado
(mm) (gr) Acumulado que pasa

10 2.00 39 9.7 90.3
14 1.41 59 14.6 85.4
20 0.84 129 31.9 68.4
25 0.71 166 41.1 58.9
40 0.42 307 76.0 24.0
60 0.25 372 92.1 7.9
Fondo 404 100 0.0

La curva granulométrica se usa para determinar los diámetros efectivos y
promedio del material de acuífero.

El diámetro característico de un material tal que el 10% es más fino y el 90% es
más grueso con respecto al peso total de la muestra es denominado como diámetro de
Hazen y es denotado por D10. Usando D10 y D60 se determina el coeficiente de

D60  (8 − 1)
Cu =
D10

uniformidad, ecuación (8-1).

El diámetro efectivo a menudo, es utilizado para determinar la permeabilidad.
Un suelo bien graduado tiene un coeficiente de uniformidad bajo; un suelo con
coeficiente de uniformidad menor que 2 es considerado uniforme; no uniforme entre 2
y 4 y altamente no uniforme mayor que 4.

Valores característicos de diámetros de granos como D 10, D50, D60, D85 son

10

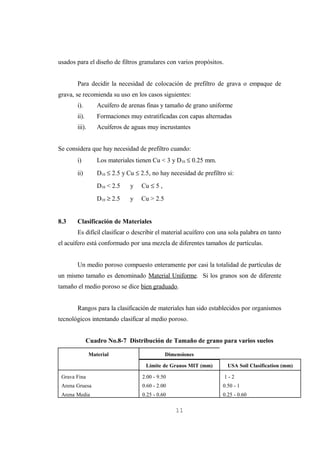

usados para el diseño de filtros granulares con varios propósitos.

Para decidir la necesidad de colocación de prefiltro de grava o empaque de
grava, se recomienda su uso en los casos siguientes:
i). Acuífero de arenas finas y tamaño de grano uniforme
ii). Formaciones muy estratificadas con capas alternadas
iii). Acuíferos de aguas muy incrustantes

Se considera que hay necesidad de prefiltro cuando:
i) Los materiales tienen Cu < 3 y D10 ≤ 0.25 mm.
ii) D10 ≤ 2.5 y Cu ≤ 2.5, no hay necesidad de prefiltro si:
D10 < 2.5 y Cu ≤ 5 ,
D10 ≥ 2.5 y Cu > 2.5

8.3 Clasificación de Materiales
Es difícil clasificar o describir el material acuífero con una sola palabra en tanto
el acuífero está conformado por una mezcla de diferentes tamaños de partículas.

Un medio poroso compuesto enteramente por casi la totalidad de partículas de
un mismo tamaño es denominado Material Uniforme. Si los granos son de diferente
tamaño el medio poroso se dice bien graduado.

Rangos para la clasificación de materiales han sido establecidos por organismos
tecnológicos intentando clasificar al medio poroso.

Cuadro No.8-7 Distribución de Tamaño de grano para varios suelos

Material Dimensiones

Límite de Granos MIT (mm) USA Soil Clasification (mm)

Grava Fina 2.00 - 9.50 1-2
Arena Gruesa 0.60 - 2.00 0.50 - 1
Arena Media 0.25 - 0.60 0.25 - 0.60

11

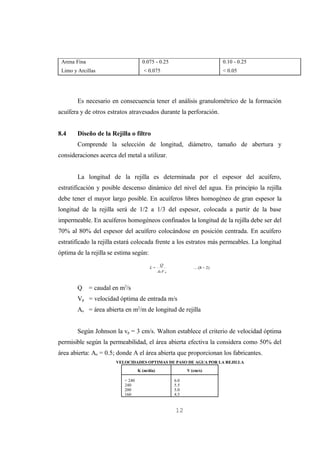

Arena Fina 0.075 - 0.25 0.10 - 0.25
Limo y Arcillas < 0.075 < 0.05

Es necesario en consecuencia tener el análisis granulométrico de la formación
acuífera y de otros estratos atravesados durante la perforación.

8.4 Diseño de la Rejilla o filtro
Comprende la selección de longitud, diámetro, tamaño de abertura y
consideraciones acerca del metal a utilizar.

La longitud de la rejilla es determinada por el espesor del acuífero,
estratificación y posible descenso dinámico del nivel del agua. En principio la rejilla
debe tener el mayor largo posible. En acuíferos libres homogéneo de gran espesor la
longitud de la rejilla será de 1/2 a 1/3 del espesor, colocada a partir de la base
impermeable. En acuíferos homogéneos confinados la longitud de la rejilla debe ser del
70% al 80% del espesor del acuífero colocándose en posición centrada. En acuífero
estratificado la rejilla estará colocada frente a los estratos más permeables. La longitud
óptima de la rejilla se estima según:
Q
L=  (8 − 2)
A0 V p

Q = caudal en m3/s
Vp = velocidad óptima de entrada m/s
Ao = área abierta en m2/m de longitud de rejilla

Según Johnson la vp = 3 cm/s. Walton establece el criterio de velocidad óptima
permisible según la permeabilidad, el área abierta efectiva la considera como 50% del
área abierta: Ao = 0.5; donde A el área abierta que proporcionan los fabricantes.
VELOCIDADES OPTIMAS DE PASO DE AGUA POR LA REJILLA
K (m/día) V (cm/s)

> 240 6.0
240 5.5
200 5.0
160 4.5

12

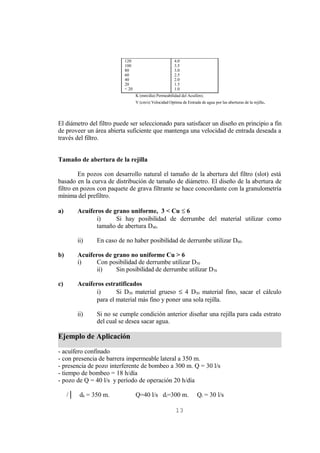

120 4.0
100 3.5
80 3.0
60 2.5
40 2.0
20 1.5
< 20 1.0
K (mm/día) Permeabilidad del Acuífero;
V (cm/s) Velocidad Optima de Entrada de agua por las aberturas de la rejilla.

El diámetro del filtro puede ser seleccionado para satisfacer un diseño en principio a fin
de proveer un área abierta suficiente que mantenga una velocidad de entrada deseada a
través del filtro.

Tamaño de abertura de la rejilla

En pozos con desarrollo natural el tamaño de la abertura del filtro (slot) está
basado en la curva de distribución de tamaño de diámetro. El diseño de la abertura de
filtro en pozos con paquete de grava filtrante se hace concordante con la granulometría
mínima del prefiltro.

a) Acuíferos de grano uniforme, 3 < Cu ≤ 6
i) Si hay posibilidad de derrumbe del material utilizar como
tamaño de abertura D40.

ii) En caso de no haber posibilidad de derrumbe utilizar D60.

b) Acuíferos de grano no uniforme Cu > 6
i) Con posibilidad de derrumbe utilizar D50
ii) Sin posibilidad de derrumbe utilizar D70

c) Acuíferos estratificados
i) Si D50 material grueso ≤ 4 D50 material fino, sacar el cálculo
para el material más fino y poner una sola rejilla.

ii) Si no se cumple condición anterior diseñar una rejilla para cada estrato
del cual se desea sacar agua.

Ejemplo de Aplicación
- acuífero confinado
- con presencia de barrera impermeable lateral a 350 m.
- presencia de pozo interferente de bombeo a 300 m. Q = 30 l/s
- tiempo de bombeo = 18 h/día
- pozo de Q = 40 l/s y período de operación 20 h/día

/│ db = 350 m. Q=40 l/s di=300 m. Qi = 30 l/s

13

/│---------------------------------------O--------------------------------------O
/│ Pozo-1 Pozo-2

Litología:
0 - 25 m. arcilla
25 - 35 m. arena fina
35 - 45 m. arena media
45 - 50 m. arcilla

Análisis granulométrico:
Material D10 D40 D50 D60 Cu

Arena Fina 0.10 0.22 0.24 0.25 2.5
Arena Media 0.18 0.34 0.38 0.44 2.44
Di (mm)= diámetro

Datos:
T = 5 x 10-3 m2/s
S = 10-3
Q = 40 l/s
Qi = 30 l/s
C = 1000 seg2/m5
NE (piez) = 3.00 de prof.
rp = 0.152 m.
t = 20 hr = 72,000 seg.
ti = 18 hr = 64,800 seg.

SOLUCION:

DISEÑO HIDRAULICO

ST = Sf + Si + Sb - Sr + Spp + Sd + Sperf.

0.183 Q 2.25Tt 0.183 x 40 x 10 -3 2.25 x 5 x 10 -3 x 72x 10 3
Sf = log = log
T τp S
2
5 x 10 -3
(0.152 )2 x 10 - 3
S f = 11.05 m

14

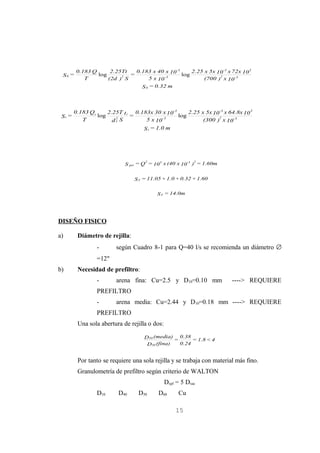

0.183 Q 2.25Tt 0.183 x 40 x 10 -3 2.25 x 5x 10 -3 x 72x 10 3
Sb = log = log
T (2d )2 S 5 x 10 - 3 (700 )2 x 10 - 3
S b = 0.32 m

0.183 Qi 2.25T t i 0.183x 30 x 10-3 2.25 x 5x 10 -3 x 64.8x 10 3
Si = log = log
T 2
d1 S 5 x 10 -3 (300 )2 x 10 -3
S i = 1.0 m

2 3 -3 2
S per = Q = 10 x (40 x 10 ) = 1.60m

S T = 11.05 + 1.0 + 0.32 + 1.60

S T = 14.0m

DISEÑO FISICO

a) Diámetro de rejilla:
- según Cuadro 8-1 para Q=40 l/s se recomienda un diámetro ∅
=12"
b) Necesidad de prefiltro:
- arena fina: Cu=2.5 y D10=0.10 mm ----> REQUIERE
PREFILTRO
- arena media: Cu=2.44 y D10=0.18 mm ----> REQUIERE
PREFILTRO
Una sola abertura de rejilla o dos:

D 50 (media) = 0.38 = 1.8 < 4
D50 (fina) 0.24

Por tanto se requiere una sola rejilla y se trabaja con material más fino.
Granulometría de prefiltro según criterio de WALTON
Dxpf = 5 Dxac
D10 D40 D50 D60 Cu

15

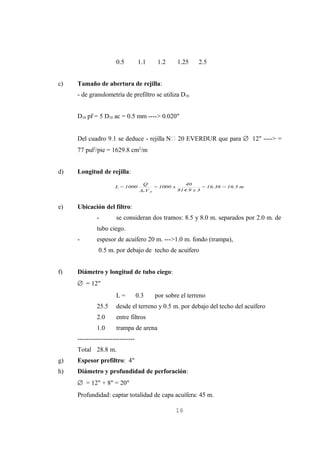

0.5 1.1 1.2 1.25 2.5

c) Tamaño de abertura de rejilla:
- de granulometría de prefiltro se utiliza D10

D10 pf = 5 D10 ac = 0.5 mm ----> 0.020"

Del cuadro 9.1 se deduce - rejilla N 20 EVERDUR que para ∅ 12" ----> =
77 pul2/pie = 1629.8 cm2/m

d) Longitud de rejilla:
Q 40
L = 1000 = 1000 x = 16.36 = 16.5 m
Ae V p 814.9 x 3

e) Ubicación del filtro:
- se consideran dos tramos: 8.5 y 8.0 m. separados por 2.0 m. de
tubo ciego.
- espesor de acuífero 20 m. --->1.0 m. fondo (trampa),
0.5 m. por debajo de techo de acuífero

f) Diámetro y longitud de tubo ciego:
∅ = 12"
L= 0.3 por sobre el terreno
25.5 desde el terreno y 0.5 m. por debajo del techo del acuífero
2.0 entre filtros
1.0 trampa de arena
--------------------------
Total 28.8 m.
g) Espesor prefiltro: 4"
h) Diámetro y profundidad de perforación:
∅ = 12" + 8" = 20"
Profundidad: captar totalidad de capa acuífera: 45 m.

16

EJERCICIO PROPUESTO
Proyectar un pozo con prefiltro de grava.
Datos:
1. Columna estratigráfica del pozo de ensayo:
Arcilla con estratos de arena 0 - 75 m.
Arena fina
75 - 84 m.
Arena media
84 - 90 m.
Arcilla
+ 90

2. Caudal deseado: 130m3/h (800 gpm)
3. Nivel de agua 22,5 m.
4. Sólidos disueltos totales: 1,200 ppm
5. Estimación de la menor permeabilidad posible de la muestra entre 84 y 90 m;
12,3 m3/da/m2 = 0.512 m3/hora/m2.
6. Análisis granulométrico.
Abertura de tamiz Porcentaje retenido, acumulado %
(pulgadas) (mm) entre 75 y 84 m. entre 84 y 90 m
-----------------
------------------------------------------------------------------
A B
0,033 0,84 - 0
0,023 0,59 1 18
0,017 0,42 16 46
0,012 0,30 31 70
0,008 0,20 70 86
0,006 0,15 84 90
0,004 0,10 90 -

Haga un proyecto de un pozo con prefiltro de grava en el cual consta:
a) Diámetro del revestimiento y su extensión.
b) Granulometría de prefiltro de grava.
c) Abertura, diámetro y posición de rejilla.
d) Diámetro de perforación, teniendo en cuenta el espacio necesario para
el prefiltro.

17

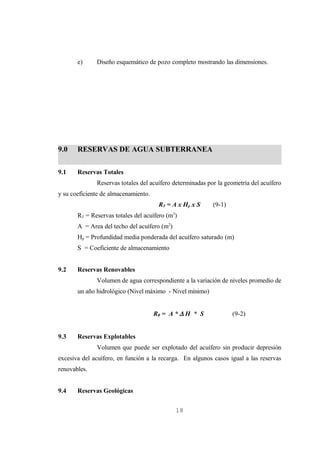

e) Diseño esquemático de pozo completo mostrando las dimensiones.

9.0 RESERVAS DE AGUA SUBTERRANEA

9.1 Reservas Totales
Reservas totales del acuífero determinadas por la geometría del acuífero
y su coeficiente de almacenamiento.
RT = A x Hp x S (9-1)
3
RT = Reservas totales del acuífero (m )
A = Area del techo del acuífero (m2)
Hp = Profundidad media ponderada del acuífero saturado (m)
S = Coeficiente de almacenamiento

9.2 Reservas Renovables
Volumen de agua correspondiente a la variación de niveles promedio de
un año hidrológico (Nivel máximo - Nivel mínimo)

RR = A * ∆ H * S (9-2)

9.3 Reservas Explotables
Volumen que puede ser explotado del acuífero sin producir depresión
excesiva del acuífero, en función a la recarga. En algunos casos igual a las reservas
renovables.

9.4 Reservas Geológicas

18

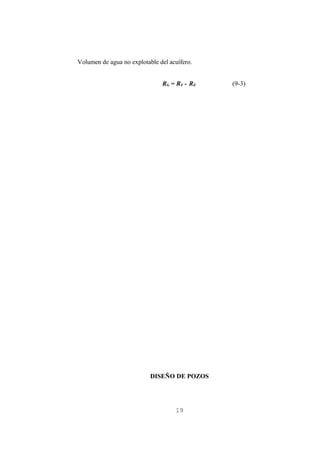

Volumen de agua no explotable del acuífero.

RG = RT - RE (9-3)

DISEÑO DE POZOS

19

Por: Ing. Guillermo Aguilar G.

Lima - 1996
Ubicación del filtro en distintos tipos de acuíferos

Tipo de Acuífero Porcentaje del Filtro Ubicación del Filtro Distribución del
Respecto al espesor en el Acuífero Filtro en la Columna
del Acuífero (%)
Libre Homogéneo 33 Tercio Inferior del Un sólo tramo
Acuífero abertura uniforme
Libre Heterogeneo 33- 50 Sector inferior Un solo tramo,
estrato más distintas aberturas
permeable según granulometria

20

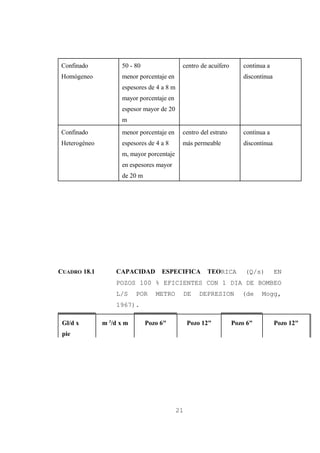

Confinado 50 - 80 centro de acuífero continua a
Homógeneo menor porcentaje en discontinua
espesores de 4 a 8 m
mayor porcentaje en
espesor mayor de 20
m
Confinado menor porcentaje en centro del estrato continua a
Heterogéneo espesores de 4 a 8 más permeable discontinua
m, mayor porcentaje
en espesores mayor
de 20 m

CUADRO 18.1 CAPACIDAD ESPECIFICA TEORICA (Q/s) EN
POZOS 100 % EFICIENTES CON 1 DIA DE BOMBEO
L/S POR METRO DE DEPRESION (de Mogg,
1967).

Gl/d x m 3/d x m Pozo 6" Pozo 12" Pozo 6" Pozo 12"
pie

21

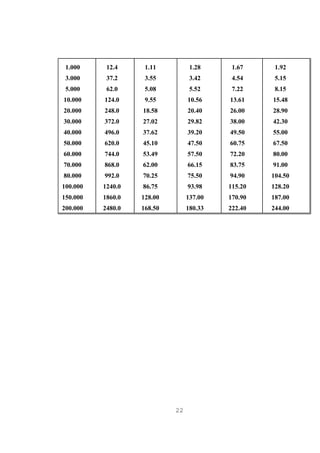

1.000 12.4 1.11 1.28 1.67 1.92
3.000 37.2 3.55 3.42 4.54 5.15
5.000 62.0 5.08 5.52 7.22 8.15
10.000 124.0 9.55 10.56 13.61 15.48
20.000 248.0 18.58 20.40 26.00 28.90
30.000 372.0 27.02 29.82 38.00 42.30
40.000 496.0 37.62 39.20 49.50 55.00
50.000 620.0 45.10 47.50 60.75 67.50
60.000 744.0 53.49 57.50 72.20 80.00
70.000 868.0 62.00 66.15 83.75 91.00
80.000 992.0 70.25 75.50 94.90 104.50
100.000 1240.0 86.75 93.98 115.20 128.20
150.000 1860.0 128.00 137.00 170.90 187.00
200.000 2480.0 168.50 180.33 222.40 244.00

22

Diseño de pozos

Más contenido relacionado

La actualidad más candente

Similar a Diseño de pozos

Diseño de pozos
