Se desea calcular el área de acero requerida para una viga en T con una resistencia de flexión de diseño de 80.5301 ton-m. Se determina que el eje neutro está en el alma y no en el patín. Usando ecuaciones que involucran la resistencia al concreto, al acero y las dimensiones de la viga, se calcula que el área de acero requerida es de 15.44 cm2, lo cual cumple con los límites mínimos y máximos permisibles.

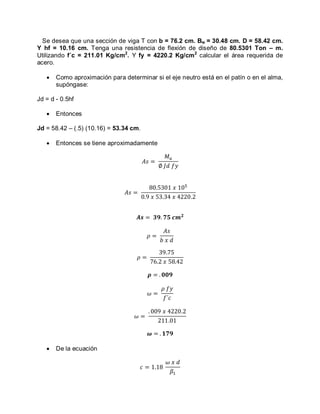

1. Se desea que una sección de viga T con b = 76.2 cm. Bw = 30.48 cm. D = 58.42 cm.
Y hf = 10.16 cm. Tenga una resistencia de flexión de diseño de 80.5301 Ton – m.
Utilizando f´c = 211.01 Kg/cm2
. Y fy = 4220.2 Kg/cm2
calcular el área requerida de
acero.
 Como aproximación para determinar si el eje neutro está en el patín o en el alma,
supóngase:
Jd = d - 0.5hf
 Entonces
Jd = 58.42 – (.5) (10.16) = 53.34 cm.
 Entonces se tiene aproximadamente
 De la ecuación

2. En consecuencia el eje neutro está en el alma.
 De la siguiente ecuación se tiene:
 Y de la ecuación:
 De la ecuación:
( )
 Con Formula General:
√

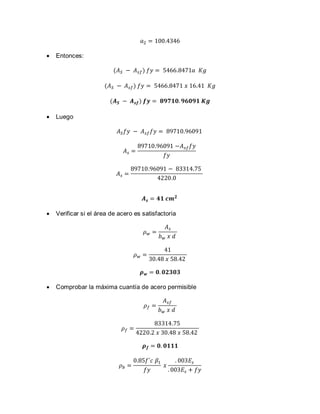

3.  Entonces:
 Luego
 Verificar si el área de acero es satisfactoria
 Comprobar la máxima cuantía de acero permisible

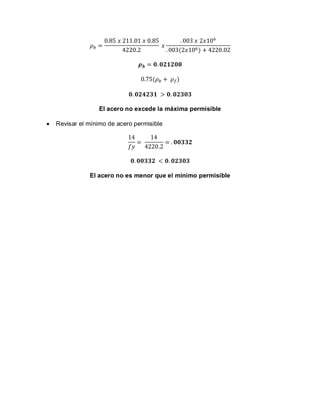

4. El acero no excede la máxima permisible
 Revisar el mínimo de acero permisible
El acero no es menor que el mínimo permisible
