2. Electrónica Analógica Básica
Primera parte
Componentes electrónicos:
Resistencias.
Condensadores.
Bobinas
Asociación de componentes pasivos
Diodos
Transistores
Circuitos integrados

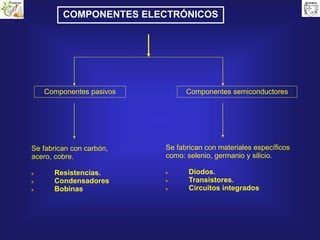

4. Componentes semiconductoresComponentes pasivos
Se fabrican con carbón,
acero, cobre.
Resistencias.
Condensadores
Bobinas
Se fabrican con materiales específicos
como: selenio, germanio y silicio.
Diodos.
Transistores.
Circuitos integrados
COMPONENTES ELECTRÓNICOS

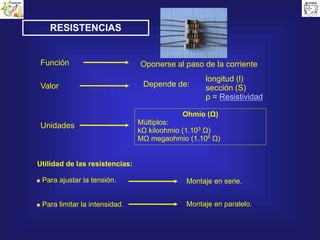

5. Oponerse al paso de la corrienteFunción
Valor
longitud (l)
sección (S)
ρ = Resistividad
Depende de:
Unidades
Ohmio (Ω)
Múltiplos:
kΩ kiloohmio (1.103
Ω)
MΩ megaohmio (1.106
Ω)

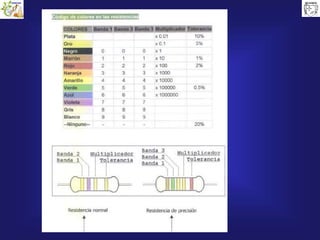

RESISTENCIAS
Utilidad de las resistencias:
Para ajustar la tensión.
Para limitar la intensidad.
Montaje en serie.
Montaje en paralelo.

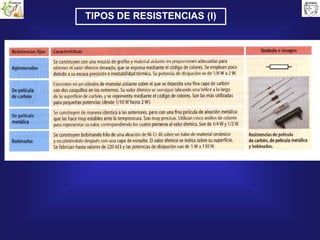

6. TIPOS DE RESISTENCIAS (I)

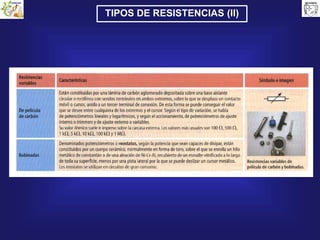

7. TIPOS DE RESISTENCIAS (II)

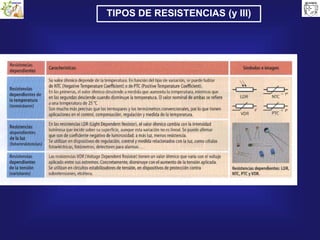

8. TIPOS DE RESISTENCIAS (y III)

9. PROBLEMAS I
Para aplicar la fórmula del cálculo de la resistencia de un conductor:
Donde:
La resistividad ρ se expresa en Ω. m
La longitud l se expresa en m.
La sección en m2
.
Ley de Ohm:
V = diferencia de potencial en voltios (v)
I = Intensidad en amperios (A)
R = resistencia en ohmios (Ω).

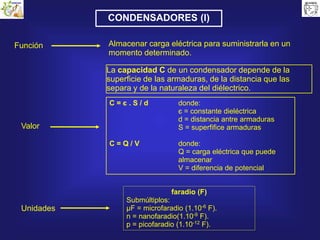

10. CONDENSADORES (I)
Valor
La capacidad C de un condensador depende de la
superficie de las armaduras, de la distancia que las
separa y de la naturaleza del diélectrico.
C = є . S / d donde:
є = constante dieléctrica
d = distancia antre armaduras
S = superfifice armaduras
C = Q / V donde:
Q = carga eléctrica que puede
almacenar
V = diferencia de potencial
Unidades
faradio (F)
Submúltiplos:
μF = microfaradio (1.10-6
F).
n = nanofaradio(1.10-9
F).
p = picofaradio (1.10-12
F).
Función Almacenar carga eléctrica para suministrarla en un
momento determinado.

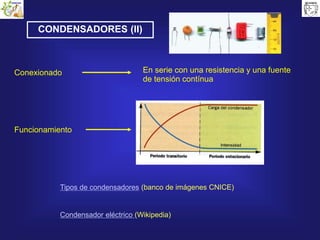

11. CONDENSADORES (II)
En serie con una resistencia y una fuente
de tensión contínua
Conexionado
Funcionamiento
Tipos de condensadores (banco de imágenes CNICE)
Condensador eléctrico (Wikipedia)

12. CONDENSADORES (III)

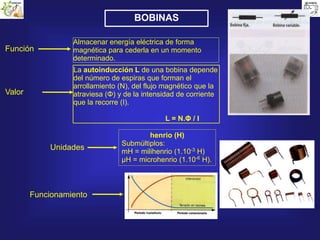

13. BOBINAS
Función
Almacenar energía eléctrica de forma
magnética para cederla en un momento
determinado.
Valor
La autoinducción L de una bobina depende
del número de espiras que forman el
arrollamiento (N), del flujo magnético que la
atraviesa (Φ) y de la intensidad de corriente
que la recorre (I).
L = N.Φ / I
Unidades
henrio (H)
Submúltiplos:
mH = milihenrio (1.10-3 H)
μH = microhenrio (1.10-6
H).
Funcionamiento

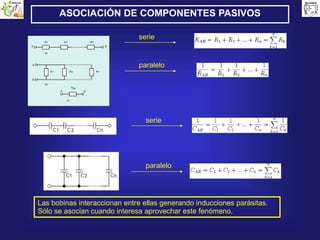

14. ASOCIACIÓN DE COMPONENTES PASIVOS
serie
paralelo
serie
paralelo
Las bobinas interaccionan entre ellas generando inducciones parásitas.
Sólo se asocian cuando interesa aprovechar este fenómeno.

15. COMPORTAMIENTO DE LOS COMPONENTES PASIVOS DESCRITOS
Componente Periodo transitorio Periodo estacionario
Resistencia No se distinguen diferencias entre ambos periodos.
Condensador Permite un crecimiento
progresivo de su tensión entre
bornes
Alcanza la tensión de la fuente a
la que estaba conectado
Bobina Permite un crecimiento
progresivo de la intensidad a
través de ella.
Alcanza la intensidad máxima
permitida por la resistencia y la
fuente.

16. DIODOS
Función Actúa como un componente unidireccional, es decir,
deja pasar la corriente sólo en un sentido
Está formado por la unión de dos cristales semiconductores
uno de tipo N, llamado cátodo, y otro de tipo P, llamado
ánodo.
Composición
Polarización

17. TRANSISTORES
Función
El transistor es un dispositivo electrónico semiconductor que
puede funcionar, bien como interruptor, bien como amplificador
de una señal eléctrica de entrada.
Se clasifican en dos grandes grupos:
Bipolares: NPN y PNP
Unipolares: o de efecto campo
Clasificación
Formados por la unión
de tres cristales
semiconductores.
Bipolares

18. Modelo sencillo del funcionamiento
de un transistor

19. Principio de funcionamiento del transistor bipolar
-
-
-
-
- -
-
-
-
-
-
-
-
-
-
-
+
+
+++
+
+
+
+
+
+
+
+
+
+
+
-
-
-
-
--
-
-
-
-
-
-
-
-
-
-
+
+
+++
+
+
+
+
+
+
+
+
+
+
+
P N N P
Concentración
de huecos
+ -

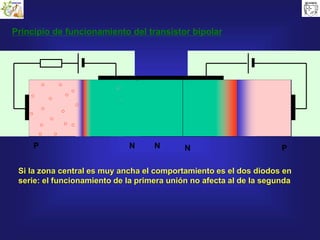

20. N
Principio de funcionamiento del transistor bipolar
P N N P
Si la zona central es muy ancha el comportamiento es el dos diodos en
serie: el funcionamiento de la primera unión no afecta al de la segunda

21. N
Principio de funcionamiento del transistor bipolar
PP

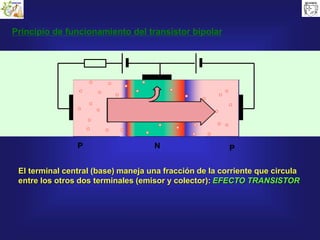

22. N
Principio de funcionamiento del transistor bipolar
PP

23. N
Principio de funcionamiento del transistor bipolar
PP
El terminal central (base) maneja una fracción de la corriente que circula
entre los otros dos terminales (emisor y colector): EFECTO TRANSISTOR

24. Principio de funcionamiento del transistor bipolar
N PP
El terminal de base actúa como terminal de control manejando una
fracción de la corriente mucho menor a la de emisor y el colector.
El emisor tiene una concentración de impurezas muy superior a la del
colector: emisor y colector no son intercambiables
Emisor
Base
Colector
Transistor PNP

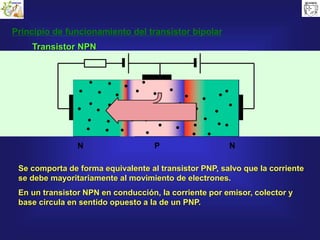

25. P
Principio de funcionamiento del transistor bipolar
NN
Se comporta de forma equivalente al transistor PNP, salvo que la corriente
se debe mayoritariamente al movimiento de electrones.
En un transistor NPN en conducción, la corriente por emisor, colector y
base circula en sentido opuesto a la de un PNP.
Transistor NPN

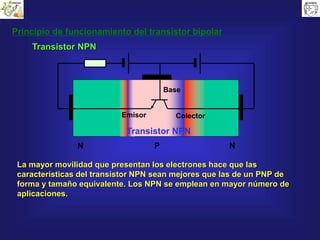

26. Principio de funcionamiento del transistor bipolar
P NN
La mayor movilidad que presentan los electrones hace que las
características del transistor NPN sean mejores que las de un PNP de
forma y tamaño equivalente. Los NPN se emplean en mayor número de
aplicaciones.
Emisor
Base
Colector
Transistor NPN
Transistor NPN

27. Ejemplo de Transistores

28. Están formados por un sustrato de material semiconductor
sobre el que se funden dos islas de material semiconductor de
diferente dopado.
Efecto campo
TRANSISTORES (II)

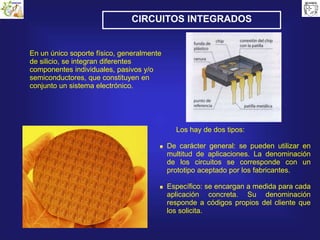

29. CIRCUITOS INTEGRADOS
Los hay de dos tipos:
De carácter general: se pueden utilizar en
multitud de aplicaciones. La denominación
de los circuitos se corresponde con un
prototipo aceptado por los fabricantes.
Específico: se encargan a medida para cada
aplicación concreta. Su denominación
responde a códigos propios del cliente que
los solicita.
En un único soporte físico, generalmente
de silicio, se integran diferentes
componentes individuales, pasivos y/o
semiconductores, que constituyen en
conjunto un sistema electrónico.

30. Direcciones y enlaces de interés:
http://es.wikipedia.org/wiki/
http://electronred.iespana.es/electronred/diodo.htm
http://www.simbologia-electronica.com/
http://www.sc.ehu.es/sbweb/fisica/elecmagnet/campo_electrico/agrupacion/agrupacion.htm
http://www.monografias.com/trabajos16/componentes-electronicos/componentes-electronicos.shtml
http://www.arrakis.es/~fon/simbologia/_private/colores.htm
http://www.asifunciona.com/electrotecnia/ke_induc_elecmagnetica/ke_induc_elecmagnetica_1.htm
http://descartes.cnice.mecd.es/Documentacion_3/fisica/electromag/Induccion.htm
http://www-etsi2.ugr.es/alumnos/mlii/transistor.htm
http://perso.wanadoo.es/chyryes/componentes.htm

31. Electrónica Básica
Segunda parte
Conceptos básicos:
Ganancia.
Realimentación.

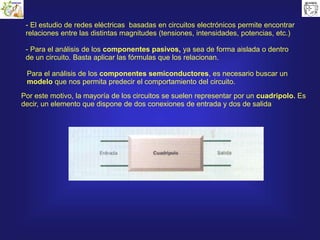

32. - El estudio de redes eléctricas basadas en circuitos electrónicos permite encontrar
relaciones entre las distintas magnitudes (tensiones, intensidades, potencias, etc.)
- Para el análisis de los componentes pasivos, ya sea de forma aislada o dentro
de un circuito. Basta aplicar las fórmulas que los relacionan.
-Para el análisis de los componentes semiconductores, es necesario buscar un
-modelo que nos permita predecir el comportamiento del circuito.
Por este motivo, la mayoría de los circuitos se suelen representar por un cuadripolo. Es
decir, un elemento que dispone de dos conexiones de entrada y dos de salida

33. GANANCIA
Ganancia: relación entre la señal de entrada y la señal de salida.
Es una magnitud adimensional. Sin embargo, se expresa en decibelios (dB)
Ganancia =
Señal de salida
Señal de entrada

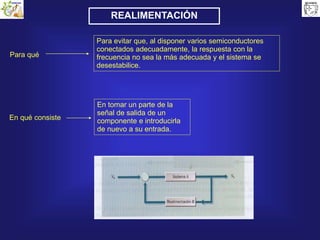

34. REALIMENTACIÓN
Para evitar que, al disponer varios semiconductores
conectados adecuadamente, la respuesta con la
frecuencia no sea la más adecuada y el sistema se
desestabilice.
Para qué
En qué consiste
En tomar un parte de la
señal de salida de un
componente e introducirla
de nuevo a su entrada.

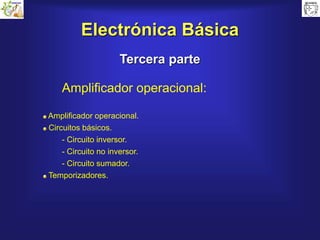

35. Electrónica Básica
Tercera parte
Amplificador operacional:
Amplificador operacional.
Circuitos básicos.
- Circuito inversor.
- Circuito no inversor.
- Circuito sumador.
Temporizadores.

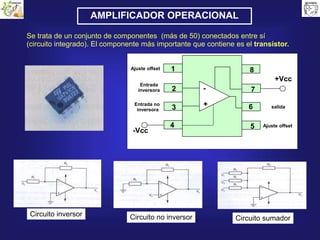

36. AMPLIFICADOR OPERACIONAL
Se trata de un conjunto de componentes (más de 50) conectados entre sí
(circuito integrado). El componente más importante que contiene es el transistor.
1
2
3
4
8
7
6
5
+Vcc
-Vcc
Ajuste offset
Entrada
inversora
Entrada no
inversora
Ajuste offset
salida
-
+
Circuito inversor Circuito no inversor Circuito sumador

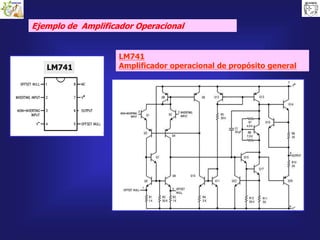

37. LM741
Amplificador operacional de propósito general
Ejemplo de Amplificador Operacional
LM741

38. Conceptos básicos de AO
Encapsulado:
Inserción SMD

39. El amplificador Operacional
● Básicamente el Amp. Op. (Op. Amp.) es un dispositivo amplificador de la
diferencia de sus dos entradas, con una alta ganancia, una impedancia de
entrada muy alta y una baja impedancia de salida
Fuente de doble polaridad
Fuente de doble polaridad desde
una sola fuente
●Como se mencionó antes, el amplificador tiene 2 entradas: una de ellas es la
entrada inversora (-) y la otra es la entrada no inversora (+) y tiene una sola
salida. Este amplificador se alimenta usualmente por una fuente de voltaje de
doble polaridad que está en los rangos de +/- 5 voltios a +/- 15 voltios, también
se puede alimentar con una sola fuente con ayuda de un arreglo adicional. Ver
las siguientes figuras:

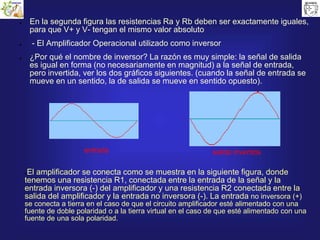

40. ● En la segunda figura las resistencias Ra y Rb deben ser exactamente iguales,
para que V+ y V- tengan el mismo valor absoluto
● - El Amplificador Operacional utilizado como inversor
● ¿Por qué el nombre de inversor? La razón es muy simple: la señal de salida
es igual en forma (no necesariamente en magnitud) a la señal de entrada,
pero invertida, ver los dos gráficos siguientes. (cuando la señal de entrada se
mueve en un sentido, la de salida se mueve en sentido opuesto).
entrada salida invertida
●El amplificador se conecta como se muestra en la siguiente figura, donde
tenemos una resistencia R1, conectada entre la entrada de la señal y la
entrada inversora (-) del amplificador y una resistencia R2 conectada entre la
salida del amplificador y la entrada no inversora (-). La entrada no inversora (+)
se conecta a tierra en el caso de que el circuito amplificador esté alimentado con una
fuente de doble polaridad o a la tierra virtual en el caso de que esté alimentado con una
fuente de una sola polaridad.

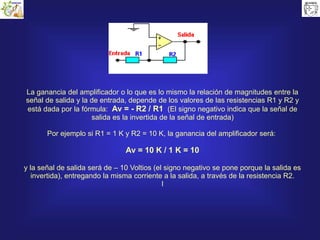

41. La ganancia del amplificador o lo que es lo mismo la relación de magnitudes entre la
señal de salida y la de entrada, depende de los valores de las resistencias R1 y R2 y
está dada por la fórmula: Av = - R2 / R1 (El signo negativo indica que la señal de
salida es la invertida de la señal de entrada)
Por ejemplo si R1 = 1 K y R2 = 10 K, la ganancia del amplificador será:
Av = 10 K / 1 K = 10
y la señal de salida será de – 10 Voltios (el signo negativo se pone porque la salida es
invertida), entregando la misma corriente a la salida, a través de la resistencia R2.
I

42. El Amplificador Operacional utilizado como No
inversor
A este tipo de amplificador la señal le entra directamente a la entrada no
inversora (+) y la resistencia de entrada R1 se pone a tierra. En este caso la
impedancia de entrada es mucho mayor que en el caso del amplificador
inversor.
Aquí, si la señal de entrada se mueve en un sentido, la señal de salida se
mueve en el mismo sentido o sea la señal de salida sigue a la de entrada (están
en fase). Ver los gráficos siguientes.
entrada Av = 1 + R2 / R1 salida

43. Seguidor de voltaje
entrada salida
Av = 1 ; es decir Vin = Vout

44. TEMPORIZADORES
Es un dispositivo que permite retardar o activar una señal al cabo de un tiempo
determinado.
Los hay de dos tipos: mecánicos y eléctricos.
