Los dispositivos de control solar son elementos que se implementan en los vanos de un edificio para solucionar la problemática del asoleamiento. Estos dispositivos más que elementos añadidos son parte integral de la edificación y su diseño debe considerar los componentes de la radiación solar como la térmica y la lumínica, así como los vientos. Existen diferentes tipos de dispositivos clasificados según su posición respecto a los planos del edificio o según los mecanismos utilizados para detener la radiación solar.

1. Equipo8B
CorralesGonzalesAliciaGuadalupe
InzunzaOjedaMaría Fernanda
ValenzuelaObeso Eduwiges Guadalupe
Grupo:2 Semestre:5
Materia:Bioclima y diseño
Asesora:Celia R. Gastelum Ramírez
decontrolsolar

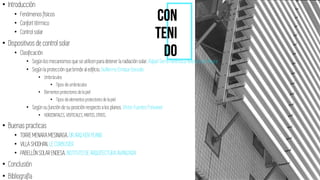

2. • Introducción
• Fenómenos físicos
• Confort térmico
• Control solar
• Dispositivos de control solar
• Clasificación
• Según los mecanismos que se utilicen para detener la radiaciónsolar. Rafael SerraFlorensa y Helena Coch Roura
• Según la protección que brindeal edificio. Guillermo Enrique Gonzalo
• Umbráculos
• Tipos de umbráculos
• Elementos protectores de la piel
• Tipos de elementos protectores de la piel
• Según su función desu posición respectoa los planos. Víctor Fuentes Freixanet
• HORIZONTALES, VERTICALES, MIXTOS,OTROS.
• Buenas practicas
• TORREMENARA MESINIAGA.DR.ARQKEN YEANG
• VILLASHODHAN.LE CORBUSIER

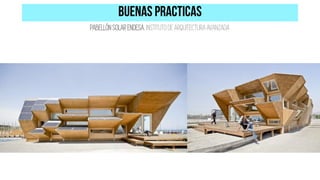

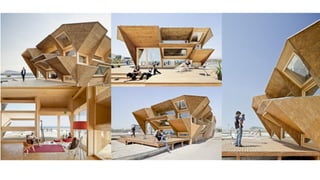

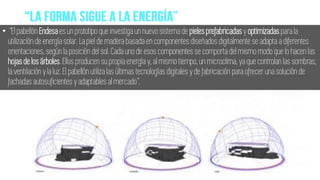

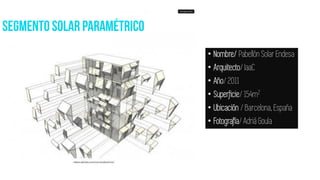

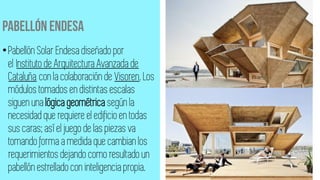

• PABELLÓNSOLARENDESA. INSTITUTODE ARQUITECTURAAVANZADA
• Conclusión

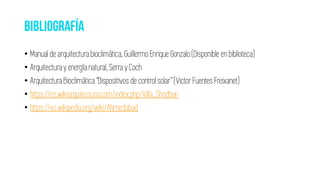

• Bibliografía

3. Los sistemas pasivos de climatización sirven para adaptar el inmueble al ambiente y
alcanzarunaarquitecturaeficaz yagradable,unossonlosdispositivos decontrolsolar.
Son elementos que se implementan a los vanos para solucionar la problemática del
asoleamiento. Los dispositivos de control solar, más que elementos que se añaden, son
parteintegralde laedificación.
El diseño de los dispositivos debe considerar los componentes de las radiaciones solares,
queson:latérmicay lalumínica,asícomotambién losvientos.

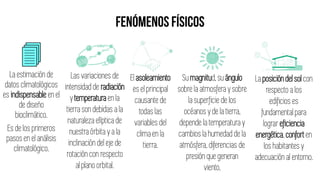

4. La estimación de
datos climatológicos
es indispensable en el
de diseño
bioclimático.
Es de los primeros
pasos en el análisis
climatológico.
Las variaciones de
intensidad de radiación
y temperatura en la
tierra son debidas a la
naturaleza elíptica de
nuestra órbita y a la
inclinación del eje de
rotación con respecto
al plano orbital.
El asoleamiento
es el principal
causante de
todas las
variables del
clima en la
tierra.
Su magnitud,su ángulo
sobre la atmosfera y sobre
la superficie de los
océanos y de la tierra,
depende la temperatura y
cambios la humedad de la
atmósfera, diferencias de
presión que generan
viento.
La posición del sol con
respecto a los
edificios es
fundamental para
lograr eficiencia
energética,conforten
los habitantes y
adecuación al entorno.

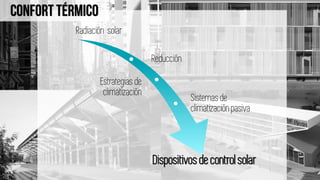

5. Radiación solar
Reducción
Estrategias de
climatización
Sistemasde
climatización pasiva
Dispositivosdecontrolsolar

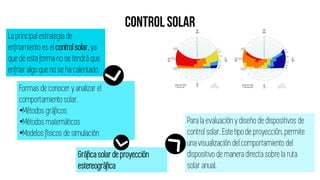

6. La principal estrategia de
enfriamiento es el controlsolar,ya
que de esta forma no se tendrá que
enfriar algo que no se ha calentado.
Formas de conocer y analizar el
comportamiento solar.
•Métodos gráficos
•Métodos matemáticos
•Modelos físicos de simulación
Gráfica solarde proyección
estereográfica
Para la evaluación y diseño de dispositivos de
control solar. Este tipo de proyección, permite
una visualización del comportamiento del
dispositivo de manera directa sobre la ruta
solar anual.

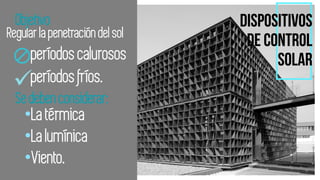

7. Regular la penetracióndel sol
períodoscalurosos
períodosfríos.
Objetivo
•La térmica
•La lumínica
•Viento.
Se deben considerar:

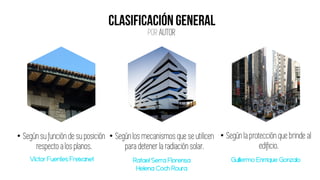

8. • Según su función de su posición
respecto a los planos.
POR AUTOR
• Según los mecanismos que se utilicen
para detener la radiación solar.
• Según la protección que brinde al
edificio.
Víctor Fuentes Freixanet Rafael Serra Florensa
Helena Coch Roura
Guillermo Enrrique Gonzalo

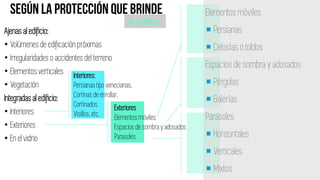

9. Ajenasal edificio:
• Volúmenes de edificación próximas
• Irregularidades o accidentes del terreno
• Elementos verticales
• Vegetación
Integradasal edificio:
• Interiores
• Exteriores
• En el vidrio
Interiores:
Persianastipo venecianas,
Cortinas de enrollar,
Cortinados
Visillos, etc.
Elementos móviles
 Persianas
 Celosías o toldos
Espacios de sombra y adosados
 Pérgolas
 Galerías
Parasoles
 Horizontales
 Verticales
 Mixtos
Exteriores
Elementosmóviles
Espaciosde sombra yadosados
Parasoles
Al edificio

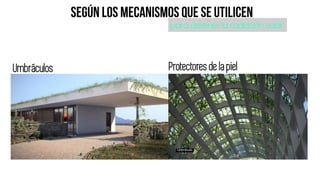

10. Umbráculos
para detener la radiación solar
Protectoresde la piel

11. • Crean espacios sombreados
interpuestos entre el ambiente exterior
y los espacios interiores.
• Anexos al edificio
• Categoría de espacios intermedios.
• No son espacios útiles únicamente
desde el punto de vista funcional.
• Se precisará una estructura portante
que puede ser metálica, de madera,
etc.,
• Crea un espacio sombreado y permite
la ventilación.

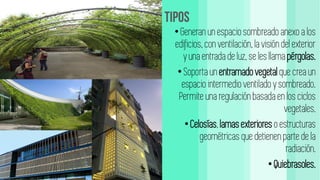

12. • Generan un espaciosombreado anexo a los
edificios, con ventilación, la visióndel exterior
y una entrada de luz, se les llama pérgolas.
• Soporta un entramadovegetal que crea un
espaciointermedio ventilado y sombreado.
Permite una regulaciónbasada en los ciclos
vegetales.
• Celosías,lamasexteriores o estructuras
geométricas que detienen partede la
radiación.
• Quiebrasoles.

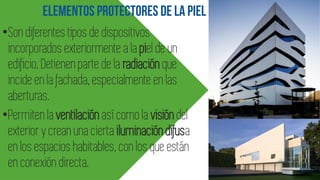

13. •Son diferentes tipos de dispositivos
incorporados exteriormente a la piel de un
edificio. Detienen parte de la radiación que
incide en la fachada, especialmente en las
aberturas.
•Permiten la ventilaciónasí como la visióndel
exterior y crean una cierta iluminacióndifusa
en los espacios habitables, con los que están
en conexión directa.

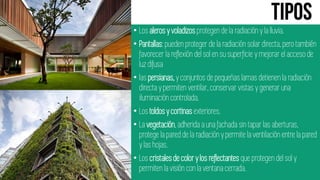

14. • Los alerosy voladizos protegen de la radiación y la lluvia.
• Pantallas:pueden proteger de la radiación solar directa, pero también
favorecer la reflexión del sol en su superficie y mejorar el acceso de
luz difusa
• las persianas,y conjuntos de pequeñas lamas detienen la radiación
directa y permiten ventilar, conservar vistas y generar una
iluminación controlada.
• Los toldosy cortinas exteriores.
• La vegetación,adherida a una fachada sin tapar las aberturas,
protege la pared de la radiación y permite la ventilación entre la pared
y las hojas.
• Los cristalesde colory los reflectantes que protegen del sol y
permiten la visión con la ventana cerrada.

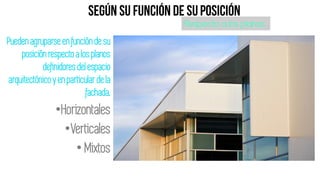

15. •Horizontales
•Verticales
• Mixtos
Pueden agruparseen función de su
posiciónrespectoa los planos
definidoresdel espacio
arquitectónicoy en particularde la
fachada.
Respecto a los planos

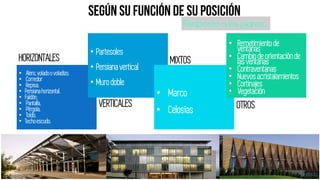

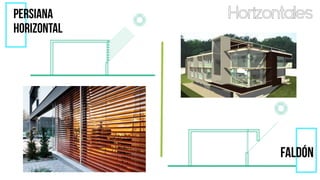

16. HORIZONTALES
• Alero,voladoo voladizo.
• Corredor
• Repisa.
• Persianahorizontal.
• Faldón.
• Pantalla.
• Pérgola.
• Toldo.
• Techoescudo.
VERTICALES
• Partesoles
• Persianavertical
• Murodoble
MIXTOS
OTROS
Respecto a los planos
• Marco
• Celosías
• Remetimientode
ventanas
• Cambiode orientaciónde
las ventanas
• Contraventanas
• Nuevosacristalamientos

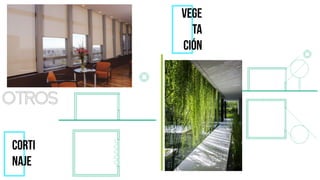

• Cortinajes
• Vegetación

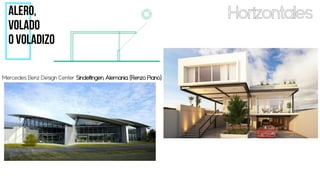

17. Mercedes Benz Design Center. Sindelfingen, Alemania. (Renzo Piano)

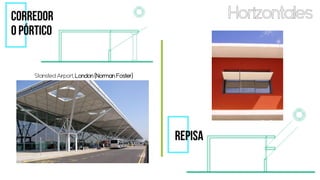

18. Stansted Airport, London (Norman Foster)

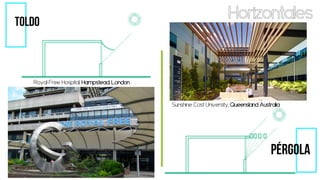

20. Royal Free Hospital, Hampstead, London
Sunshine Cost University, Queensland Australia

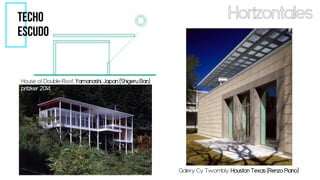

21. Galery Cy Twombly, Houston Texas (Renzo Piano)
House of Double-Roof, Yamanashi, Japan (Shigeru Ban)
pritzker 2014

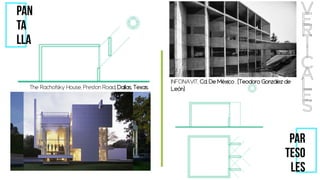

22. The Rachofsky House, Preston Road, Dallas, Texas.
INFONAVIT, Cd. De México . (Teodoro González de
León)

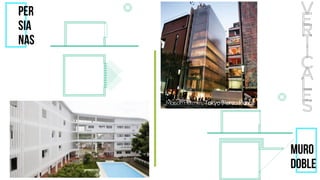

23. Maison Hermes, Tokyo (Renzo Piano)

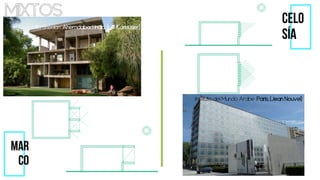

24. Instituto del Mundo Árabe. Paris, (Jean Nouvel)
Villa Shodan, Ahemdabad India. (Le Corbusier)

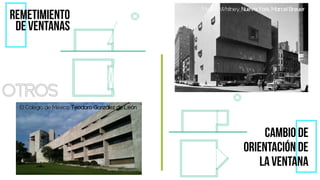

25. Museo Whitney, Nueva York, Marcel Breuer
El Colegio de México, Teodoro González de León

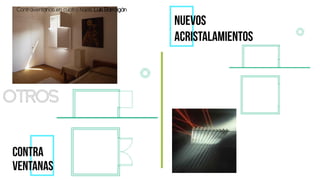

26. Contraventanas en cuatro hojas. Luis Barragán

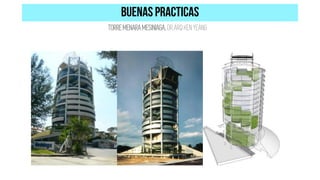

28. TORREMENARAMESINIAGA.DR.ARQ KEN YEANG

29. (macro-micro)
Localizaciónde malasiaen el continente asiático Localizaciónde Kuala Lumpur en Malasia

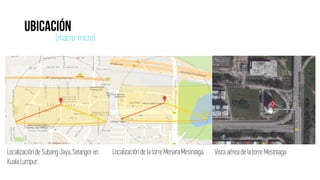

30. (macro-micro)
Localizaciónde Subang Jaya,Selangoren
Kuala Lumpur.
Localizaciónde la torre Menara Mesiniaga. Vista aérea de la torre Mesiniaga

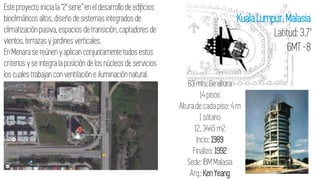

31. Este proyecto inicia la “2º serie” en el desarrollo de edificios
bioclimáticos altos, diseño de sistemas integrados de
climatización pasiva, espacios de transición, captadores de
vientos, terrazas y jardines verticales.
En Menara se reúnen y aplican conjuntamente todos estos
criterios y se integra la posición de los núcleos de servicios
los cuales trabajan con ventilación e iluminación natural.
63 mts. De altura
14 pisos
Altura de cada piso: 4 m
1 sótano
12, 3445 m2
Incio: 1989
Finalizo: 1992
Sede: IBM Malasia
Arq.: Ken Yeang
Kuala Lumpur,Malasia
Latitud: 3.7º
GMT -8

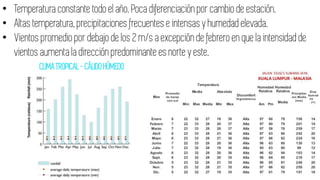

32. • Temperatura constante todo el año. Poca diferenciaciónpor cambio de estación.
• Altas temperatura, precipitaciones frecuentes e intensas y humedad elevada.
• Vientos promedio por debajo de los 2 m/s a excepción de febrero en que la intensidad de
vientos aumenta la dirección predominante es norte y este.
CLIMATROPICAL - CÁLIDOHÚMEDO

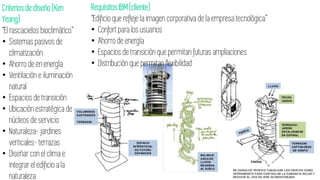

33. Criteriosde diseño(Ken
Yeang)
“El rascacielos bioclimático”
• Sistemas pasivos de
climatización
• Ahorro de en energía
• Ventilación e iluminación
natural
• Espacios de transición
• Ubicación estratégica de
núcleos de servicio
• Naturaleza- jardines
verticales- terrazas
• Diseñar con el clima e
integrar el edificio a la
naturaleza
RequisitosIBM (cliente)
“Edificio que refleje la imagen corporativa de la empresa tecnológica”
• Confort para los usuarios
• Ahorro de energía
• Espacios de transición que permitan futuras ampliaciones
• Distribución que permitan flexibilidad

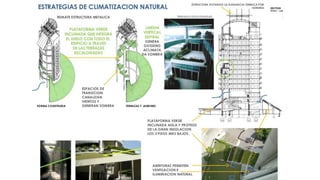

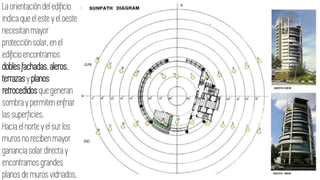

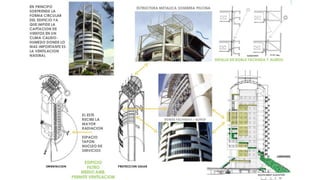

36. La orientacióndeledificio
indica queelesteyeloeste
necesitanmayor
protecciónsolar,enel
edificio encontramos
doblesfachadas,aleros,
terrazasy planos
retrocedidosquegeneran
sombray permiten enfriar
las superficies.
Hacia elnortey el surlos
muros no recibenmayor
gananciasolardirectay
encontramosgrandes
planosde muros vidriados.

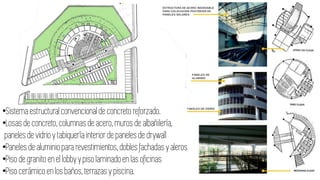

37. •Sistemaestructuralconvencionaldeconcretoreforzado.
•Losasdeconcreto,columnasdeacero,murosde albañilería,
panelesdevidrioy tabiqueríainteriordepanelesde drywall
•Panelesde aluminio pararevestimientos,doblesfachadasy aleros
•Piso degranitoen ellobbyy piso laminadoen las oficinas
•Piso cerámicoen losbaños,terrazasy piscina.

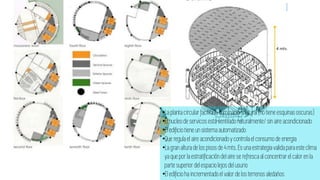

38. •La plantacircularfacilita lailuminaciónnatural(no tiene esquinasoscuras)
•El nucleodeservicos estaventilado naturalmente/sinaireacondicionado
•El edificiotieneunsistema automatizado
•Queregulael aireacondicionadoy controlael consumo de energia
•La granalturadelospisosde4 mts. Es unaestrategiavalidaparaesteclima
ya quepor laestratificacióndelaireserefrescaal concentrarel calorenla
partesuperiordelespaciolejosdel usurio
•El edificiohaincrementadoel valordelosterrenosaledaños

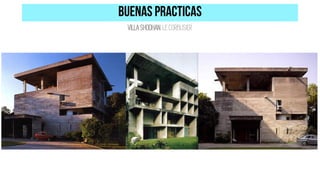

39. VILLASHODHAN.LE CORBUSIER

40. (macro-micro)
Localizaciónde India en el continente asiático Localizaciónde Gujarat en India

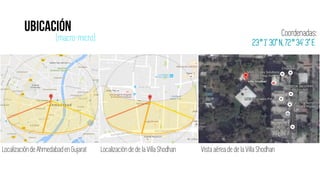

41. (macro-micro)
Localizaciónde de la Villa ShodhanLocalizaciónde Ahmedabad en Gujarat Vista aérea de de la Villa Shodhan
Coordenadas:
23° 1' 30" N, 72°34' 3" E

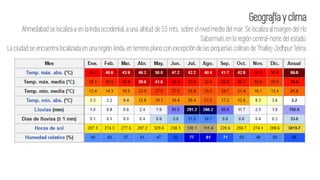

42. Geografíay clima
Ahmedabad se localiza a en la Indiaoccidental,a una altitud de 53 mts. sobre el nivel mediodelmar. Se localizaal margen del río
Sabarmati,en la región central-norte del estado.
La ciudad se encuentra localizadaen una región árida,en terreno plano con excepción de las pequeñascolinas de Thaltej-JodhpurTekra.

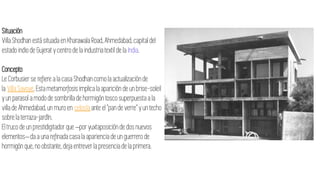

43. Situación
Villa Shodhanestá situada en Kharawala Road, Ahmedabad,capital del
estado indio de Gujerat y centro de la industria textil de la India.
Concepto
Le Corbusierse refiere a la casa Shodhancomo la actualizaciónde
la Villa Savoye. Esta metamorfosisimplica la aparición de un brise-soleil
y un parasol a modo de sombrilla de hormigón tosco superpuesta a la
villa de Ahmedabad,un muro en celosía ante el "pan de verre" y un techo
sobre la terraza-jardín.
El truco de un prestidigitador que –por yuxtaposiciónde dos nuevos
elementos– da a una refinadacasala aparienciade un guerrero de
hormigón que,no obstante,deja entrever la presenciade la primera.

44. Estructura
Creada a partir de un agregado de piezas,
aparentemente inconexas, la cubierta vuelve a
recuperar un volumen único. Las funciones dentro
de la casa son completamente independientesde su
estructura, dando lugar a un entretejido de espacios
flexibles y programables según las necesidades o
deseos de sus habitantes. Debido a la ausencia de
tabiques interiores, Le Corbusier pudo llevarluz
natural aciertos espacios como elemento
arquitectónico que conjuntamente con la cálida
brisade la India crearon un entorno táctil y
cambiante que mantiene una fuerte conexión con la
naturaleza

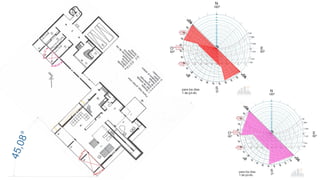

47. PABELLÓNSOLARENDESA.INSTITUTODE ARQUITECTURAAVANZADA

48. (macro-micro)
Localizaciónde España en el continente Europeo Localizaciónde Barcelona en España
Coordenadas:
41°23'4.79"N,2°12'4.41"E

49. (macro-micro)
Localizaciónla Villa Olimpica de
Poblenou en Barcelona
Localizaciónde Port Olimpic en Villa
Olimpica de Poblenou
Vista aérea delpabellónEndesa

50. •Pabellón Solar Endesa diseñado por
el Instituto de Arquitectura Avanzada de
Cataluña con la colaboración de Visoren. Los
módulos tomados en distintas escalas
siguen una lógica geométrica según la
necesidad que requiere el edificioen todas
sus caras; así el juego de las piezas va
tomando forma a medida que cambian los
requerimientos dejando como resultado un
pabellón estrellado con inteligencia propia.

51. • Nombre/ Pabellón Solar Endesa
• Arquitecto/IaaC
• Año/2011
• Superficie/154m2
• Ubicación / Barcelona, España
• Fotografía/Adrià Goula

52. El pabellónEndesa esun edificioautosuficienteinstaladoen la Marinade Barcelona.Será usadopara monitoreary testear
variosproyectosrelacionadosconel manejo sustentable dela energía. El pabellón toma la ideamodernade que “laforma
siguea lafunción” y laadapta a nuestraépoca,bajo el lemade que“laformasiguea laenergía”.La fachadasemodificapara
aprovecharla luzsolar, siendoactivay permeableen su cara sury cerraday protectorahacia el norte.

53. • “El pabellón Endesa es un prototipo que investiga un nuevo sistema de pielesprefabricadas y optimizadas para la
utilización de energía solar. La piel de madera basada en componentes diseñados digitalmente se adapta a diferentes
orientaciones, según la posición del sol. Cada uno de esos componentes se comporta del mismo modo que lo hacen las
hojasde losárboles.Ellos producen su propia energía y, al mismo tiempo, un microclima, ya que controlan las sombras,
la ventilación y la luz. El pabellón utiliza las últimas tecnologías digitales y de fabricación para ofrecer una solución de
fachadas autosuficientes y adaptables al mercado”.

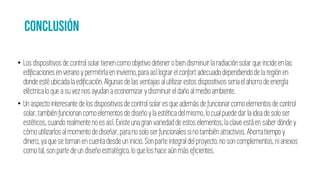

55. • Los dispositivosde controlsolar tienencomoobjetivodetener obiendisminuirla radiaciónsolar que incideenlas
edificacionesen veranoy permitirlaen invierno,paraasí lograrel confort adecuadodependiendode la regiónen
donde esté ubicada laedificación.Algunasdelasventajas al utilizarestos dispositivosseriael ahorrode energía
eléctricalo queasuvez nosayudan a economizary disminuirel daño al medioambiente.
• Unaspecto interesantede losdispositivosde control solaresque además de funcionarcomoelementosde control
solar,tambiénfuncionancomo elementos de diseñoy laestética del mismo, lo cual puede dar la ideade solo ser
estéticos,cuando realmenteno esasí. Existeunagran variedadde estos elementos, la clave está en saberdónde y
cómo utilizarlosal momentode diseñar,parano solo serfuncionalessino también atractivos. Ahorratiempo y
dinero,ya que setoman en cuenta desdeun inicio.Son parte integraldel proyecto, no soncomplementos, nianexos
como tal, sonpartedeun diseño estratégico, lo quelos haceaún más eficientes.

56. • Manual de arquitectura bioclimática, Guillermo Enrique Gonzalo (Disponible en biblioteca)
• Arquitectura y energía natural, Serra y Coch
• Arquitectura Bioclimática “Dispositivos de control solar” (Victor Fuentes Freixanet)
• https://es.wikiarquitectura.com/index.php/Villa_Shodhan
• https://es.wikipedia.org/wiki/Ahmedabad
