- 1. ARQUITECTURA BIOCLIMÁTICA Sandra Banegas PabloPrado Gonzalo Jimenez Fidel Rocha Grupo S/N
- 2. ¿Qué es laArquitectura Bioclimática?• La arquitectura bioclimática consiste en el diseño y construcción de edificaciones teniendo en cuenta las condiciones climáticas, aprovechando los recursos disponibles (sol, vegetación, lluvia, vientos) para disminuir y/o reducir los impactos ambientales, intentando disminuir el consumo de energía, para poder hacer lo más sustentable la obra racionalmente..

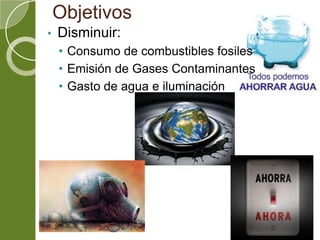

- 3. Objetivos • Disminuir: • Consumode combustibles fosiles • Emisión de Gases Contaminantes • Gasto de agua e iluminación

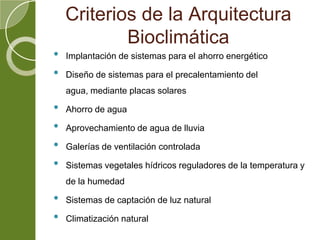

- 4. Criterios de laArquitectura Bioclimática • Implantación de sistemas para el ahorro energético • Diseño de sistemas para el precalentamiento del agua, mediante placas solares • Ahorro de agua • Aprovechamiento de agua de lluvia • Galerías de ventilación controlada • Sistemas vegetales hídricos reguladores de la temperatura y de la humedad • Sistemas de captación de luz natural • Climatización natural

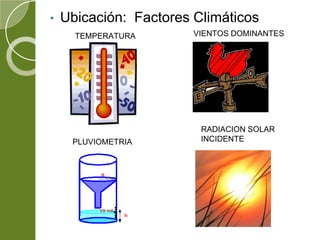

- 5. • Ubicación: FactoresClimáticos TEMPERATURA RADIACION SOLAR INCIDENTEPLUVIOMETRIA VIENTOS DOMINANTES

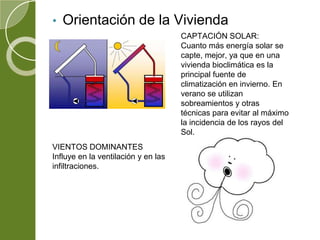

- 6. • Orientación dela Vivienda CAPTACIÓN SOLAR: Cuanto más energía solar se capte, mejor, ya que en una vivienda bioclimática es la principal fuente de climatización en invierno. En verano se utilizan sobreamientos y otras técnicas para evitar al máximo la incidencia de los rayos del Sol. VIENTOS DOMINANTES Influye en la ventilación y en las infiltraciones.
- 7. • Aislamientos Térmicos AISLAMIENTOSTÉRMICOS FIJOS AISLAMIENTOS TÉRMICOS MOVIBLES

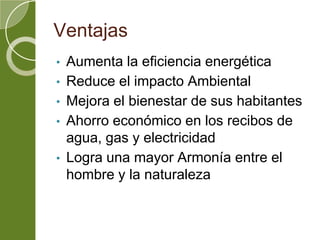

- 8. Ventajas • Aumenta laeficiencia energética • Reduce el impacto Ambiental • Mejora el bienestar de sus habitantes • Ahorro económico en los recibos de agua, gas y electricidad • Logra una mayor Armonía entre el hombre y la naturaleza
- 9. • Aumenta laeficiencia energética
- 10. • Reduce elimpacto Ambiental
- 11. • Mejora elbienestar de sus habitantes
- 12. • Ahorro económicoen los recibos de agua, gas y electricidad
- 13. • Logra unamayor Armonía entre la sociedad y la naturaleza

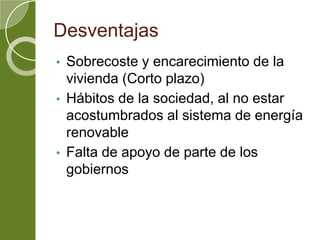

- 14. Desventajas • Sobrecoste yencarecimiento de la vivienda (Corto plazo) • Hábitos de la sociedad, al no estar acostumbrados al sistema de energía renovable • Falta de apoyo de parte de los gobiernos
- 15. • Sobrecoste yencarecimiento de la vivienda (Corto plazo)
- 16. • Hábitos dela sociedad, al no estar acostumbrados al sistema de energía renovable
- 17. • Falta deapoyo de parte de los gobiernos
- 18. ELEMENTOS DEL CLIMA RADIACIONSOLAR Es la intensidad de calor emitida del sol hacia la tierra, en la dinámica atmosférica el intercambio radiante se da en la atmósfera, que recibe radiación de onda corta del sol, y la tierra que emite en onda larga actuando el aire como intermediario. TEMPERATURA Otro elemento importante del clima para el diseñador es la temperatura del aire del lugar. Este dato es el que indican los boletines meteorológicos que se difunden por el radio y la televisión. A la temperatura del aire se la mide en las estaciones meteorológicas mediante termómetros

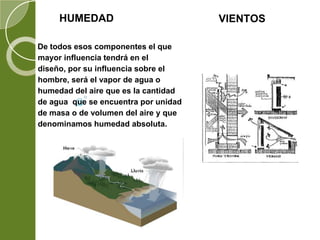

- 19. HUMEDAD De todos esoscomponentes el que mayor influencia tendrá en el diseño, por su influencia sobre el hombre, será el vapor de agua o humedad del aire que es la cantidad de agua que se encuentra por unidad de masa o de volumen del aire y que denominamos humedad absoluta. VIENTOS

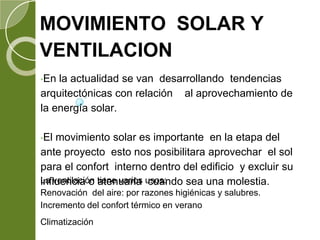

- 20. MOVIMIENTO SOLAR Y VENTILACION •Enla actualidad se van desarrollando tendencias arquitectónicas con relación al aprovechamiento de la energía solar. •El movimiento solar es importante en la etapa del ante proyecto esto nos posibilitara aprovechar el sol para el confort interno dentro del edificio y excluir su influencia o atenuarla cuando sea una molestia.La ventilación tiene varios usos: Renovación del aire: por razones higiénicas y salubres. Incremento del confort térmico en verano Climatización

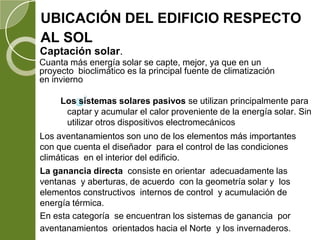

- 21. UBICACIÓN DEL EDIFICIORESPECTO AL SOL Captación solar. Cuanta más energía solar se capte, mejor, ya que en un proyecto bioclimático es la principal fuente de climatización en invierno Los sistemas solares pasivos se utilizan principalmente para captar y acumular el calor proveniente de la energía solar. Sin utilizar otros dispositivos electromecánicos La ganancia directa consiste en orientar adecuadamente las ventanas y aberturas, de acuerdo con la geometría solar y los elementos constructivos internos de control y acumulación de energía térmica. En esta categoría se encuentran los sistemas de ganancia por aventanamientos orientados hacia el Norte y los invernaderos. Los aventanamientos son uno de los elementos más importantes con que cuenta el diseñador para el control de las condiciones climáticas en el interior del edificio.

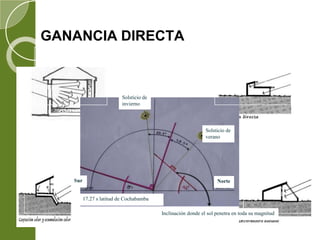

- 22. GANANCIA DIRECTA Inclinación dondeel sol penetra en toda su magnitud Solsticio de verano Solsticio de invierno 17.27 s latitud de Cochabamba NorteSur
- 23. GANANCIA INDIRECTA • Laganancia indirecta se produce cuando el sol incide directamente en el acumulador calentándola y esta energía acumulada es luego transmitida al interior en el momento en el que se la necesita. Dentro de esta categoría tenemos a los muros o techos de termoalmacenage y los muros Trombe, en los que el aire calentado entre el muro y el vidrio entra circula generando un loop convectivo hacia el local
- 24. PROTECTORES SOLARES • vegetación.-la utilización de árboles o plantas de hojas caducas es una solución económica y muy eficiente ya que obstaculiza el paso del sol en verano, pero en invierno al perder sus hojas permiten el asoleamiento de los locales. • Interiores: Entre ellas tenemos las persianas tipo venecianas, y cortinas de enrollar, etc. • Exteriores: En esta clasificación la variedad es mas amplia e incluye celosías, aleros, balcones, galerías, pérgolas, y toda gama de parasoles verticales, horizontales casetonados, etc.
- 25. CLASIFICACIÓN DE LASPROTECCIONES EXTERIORES • verticales • horizontales • mixtas Todas estas protecciones pueden ser además de una sola pieza o de láminas múltiples, y tener posiciones e inclinaciones diversas. La elección de cada tipo de protección en particular va a depender en gran medida de la orientación de la ventana y de sus proporciones. PanelesParasoles

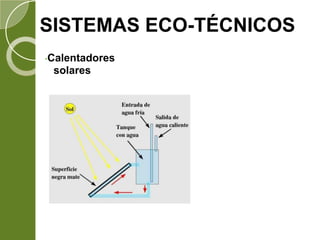

- 26. SISTEMAS ECO-TÉCNICOS •Calentadores solares Consisten enunos paneles de metal con tuberías integradas por las que circula agua que calienta el sol, se almacena en un termotanque para su posterior.
- 27. • Celdas Fotovoltaicas Son dispositivosque absorben energía del sol y la convierten directamente en energía.
- 28. MURO TROMBE •El murotrombe es un elemento constructivo situado entre una zona exterior y un espacio que deseamos climatizar actuando en realidad como un colector de la energía del sol.
- 29. CONDICIONES DE PROYECTO URBANO LOCALIDAD SIMILARES SUJETOSA VARIACIONES DE ORIENTACIONES FORMA DE LOTES TRAZO Y ORIENTACIUON DE MANZANAS MEJOR ORIENTACION PARA VIVENDA ACCESOS PEATONALES COLINDANCIAS NATURALES TIPO CLIMA SEPARADOS TOLUCA, MEXICO TLAXACALA APIZACO AMPLIOS DESPEJADOSSEPARADOS SEPARADOS TEMPLADO SUB- HUMEDO (SEMIFRIO)
- 30. CONDICIONES DE PROYECTO DEEDIFICACIÓN CONFIGURACION SOLUCION DE FACHADA OPUESTA A LA OPTIMA TIPO DE TECHUMBRE MEJOR UBICACIÓN DE SERVICIOS ALTURA DE PISO A TECHO AMPLIOS DESPEJADOS TIPO CLIMA NE PLANO INCLINADO TEMPLADO SUB- HUMEDO (SEMIFRIO)

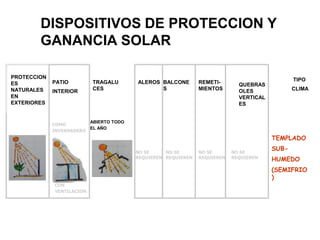

- 31. DISPOSITIVOS DE PROTECCIONY GANANCIA SOLAR PROTECCION ES NATURALES EN EXTERIORES TRAGALU CES TIPO CLIMA PATIO INTERIOR ALEROS BALCONE S REMETI- MIENTOS QUEBRAS OLES VERTICAL ES ABIERTO TODO EL AÑO CON VENTILACION COMO INVERNADERO NO SE REQUIEREN NO SE REQUIEREN NO SE REQUIEREN NO SE REQUIEREN TEMPLADO SUB- HUMEDO (SEMIFRIO )

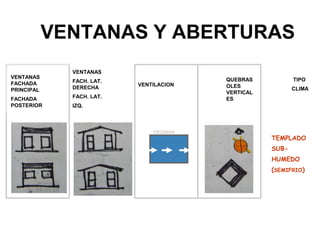

- 32. VENTANAS Y ABERTURAS VENTANAS FACHADA PRINCIPAL FACHADA POSTERIOR VENTANAS FACH.LAT. DERECHA FACH. LAT. IZQ. TIPO CLIMA VENTILACION QUEBRAS OLES VERTICAL ES TEMPLADO SUB- HUMEDO (SEMIFRIO) CRUZADA

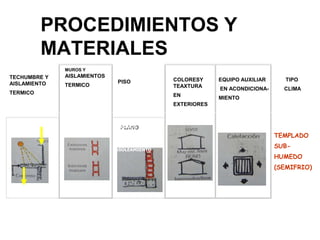

- 33. PROCEDIMIENTOS Y MATERIALES TECHUMBRE Y AISLAMIENTO TERMICO MUROSY AISLAMIENTOS TERMICO PISO COLORESY TEAXTURA EN EXTERIORES EQUIPO AUXILIAR EN ACONDICIONA- MIENTO TIPO CLIMA NE PLANO INCLINA TEMPLADO SUB- HUMEDO (SEMIFRIO) CONCRETO SUP. OPACA EXTERIORES MASIVOS INTERIORES MASIVOS MASIVOS PROCURANDO QUE RECIBAN ASOLEAMIENTO
- 34. CONDICIONES DE PROYECTO URBANO MEJOR ORIENTACIONESPACIAMIENTO ENTRE EDIFICIOS, ACCESOS PEATONALES Y AGRUPAMIENTOS TIPO CLIMA TEMPLADO SUB- HUMEDO (SEMIFRIO) NE PLANO INCLINADO ASOLEAMIENTO DESPERTINO EN VERANO LABORABLE ASOLEAMIENTO MATUTINO EN VERANO FAVORABLE ASOLEAMIENTO VESPERTINO EN INVIERNO INDISPENSABLE ASOLEAMIENTO MATUTINO EN EN INVIERNO NECESARIO
- 35. El Urbanismo Bioclimático Principiosbásicos del urbanismo bioclimático: • Consecuencias de la urbanización sobre el territorio • Gestión eficiente de los recursos materiales y energéticos • Minoración de impactos sobre el medio (aire, suelo y agua) • El reto de la escala local. • Oportunidad de planificar con criterios ambientales • Reducción de la huella ecológica urbana (ciclos urbanos de materia y energía) • Gestión eficiente de recursos materiales y energéticos
- 36.
- 37. Antecedentes históricos ysituación actual • El urbanismo bioclimático en la ciudad histórica. • Ciudades orgánicas y geométricas • El trazado bioclimático en la ciudad histórica • La ciudad jardín • La ciudad del movimiento moderno • Situación actual, patologías urbanas y huella ecológica • El ecosistema urbano • Los ciclos del ecosistema urbano • El ciclo atmosférico: la atmósfera de las ciudades • El ciclo hidrológico urbano • El ciclo de la materia orgánica y los residuos • El ciclo de la energía
- 38.
- 39. Planificación con principiosde urbanismo bioclimático • •Planeamiento territorial • Los retos de la planificación territorial • Planeamiento territorial con criterios de desarrollo sostenible • El concepto de región en el planeamiento territorial • El plan de ordenación urbana con criterios ambientales • La densidad y sus consecuencias ambientales
- 40. Bioclimatizar los barrioso crear nuevos barrios bioclimáticos?
- 41. CONCLUSIONES • •Arquitectura bioclimática o Viviendasy Edificios Bioclimáticos o Ventajas y desventajas o Urbanismo Bioclimático y Planificación NUEVO PARADIGMA? FACTIBLE?
