Este documento presenta un análisis de sitio para un proyecto de complejo cultural en el Municipio Maneiro, Estado Nueva Esparta, Venezuela. Incluye información sobre el tipo de proyecto, su justificación social y arquitectónica, características de centros culturales existentes, análisis del usuario, ubicación del terreno, zonificación, circulación, altura, vegetación, asoleamiento, clima, vientos y topografía del sitio.

1. ANÁLISIS DE SITIO
PROYECTO: COMPLEJO
CULTURAL
REALIZADO POR :
DORGELYS ARBELO.
C.I:29.582.524
PROFESORA:
ARQ. NAIROVYS TINEO

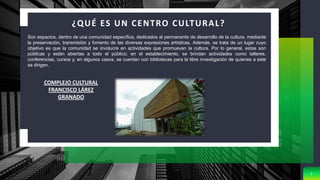

2. ¿QUÉ ES UN CENTRO CULTURAL?
2
Son espacios, dentro de una comunidad específica, dedicados al permanente de desarrollo de la cultura, mediante
la preservación, transmisión y fomento de las diversas expresiones artísticas. Además, se trata de un lugar cuyo
objetivo es que la comunidad se involucre en actividades que promuevan la cultura. Por lo general, estas son
públicas y están abiertas a todo el público; en el establecimiento, se brindan actividades como talleres,
conferencias, cursos y, en algunos casos, se cuentan con bibliotecas para la libre investigación de quienes a este
se dirigen.
COMPLEJO CULTURAL
FRANCISCO LÁREZ
GRANADO

3. 3

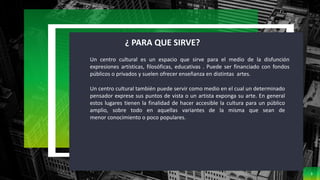

¿ PARA QUE SIRVE?
Un centro cultural es un espacio que sirve para el medio de la disfunción
expresiones artísticas, filosóficas, educativas . Puede ser financiado con fondos
públicos o privados y suelen ofrecer enseñanza en distintas artes.
Un centro cultural también puede servir como medio en el cual un determinado
pensador exprese sus puntos de vista o un artista exponga su arte. En general
estos lugares tienen la finalidad de hacer accesible la cultura para un público
amplio, sobre todo en aquellas variantes de la misma que sean de
menor conocimiento o poco populares.

4. 4
Características
 Son públicas, pero depender de fondos públicos
como privados
 Se brindan actividades como talleres,
conferencias, cursos y, en algunos casos, se
cuentan con bibliotecas para la libre
investigación de quienes a este se dirigen.
 Sus actividades son gratuitas o a precios
accesibles para la comunidad.

5. JUSTIFICACIÓN SOCIAL
5
El Centro Cultural se diseñará con el fin de garantizar a los
habitantes de la zona actividades culturales, que le permitan
distracción, esparcimiento, educación cultural para niños, jóvenes
y adolecentes. El mismo esta ubicado en una zona céntrica con
acceso a otros municipios de la Región Insular, específicamente se
encuentre en la avenida La Auyama, Municipio Maneiro, cerca
esta el Instituto Universitario Politécnico “Santiago Mariño”, el
Complejo Cultural “Cruz Ávila Mujica” Núcleo la Auyama y el
liceo “José Augusto de León”. es importante resaltar que al
proponer esta edificación se dará un aporte a la sociedad,
dándole espacios al desarrollo de actividades culturales y estética.

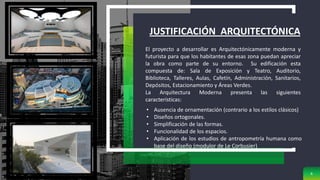

6. JUSTIFICACIÓN ARQUITECTÓNICA
6
El proyecto a desarrollar es Arquitectónicamente moderna y
futurista para que los habitantes de esas zona puedan apreciar
la obra como parte de su entorno. Su edificación esta
compuesta de: Sala de Exposición y Teatro, Auditorio,
Biblioteca, Talleres, Aulas, Cafetín, Administración, Sanitarios,
Depósitos, Estacionamiento y Áreas Verdes.
La Arquitectura Moderna presenta las siguientes
características:
• Ausencia de ornamentación (contrario a los estilos clásicos)
• Diseños ortogonales.
• Simplificación de las formas.
• Funcionalidad de los espacios.
• Aplicación de los estudios de antropometría humana como
base del diseño (modulor de Le Corbusier)

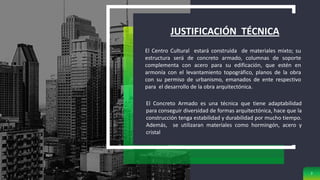

7. JUSTIFICACIÓN TÉCNICA
7
El Centro Cultural estará construida de materiales mixto; su
estructura será de concreto armado, columnas de soporte
complementa con acero para su edificación, que estén en
armonía con el levantamiento topográfico, planos de la obra
con su permiso de urbanismo, emanados de ente respectivo
para el desarrollo de la obra arquitectónica.
El Concreto Armado es una técnica que tiene adaptabilidad
para conseguir diversidad de formas arquitectónica, hace que la
construcción tenga estabilidad y durabilidad por mucho tiempo.
Además, se utilizaran materiales como hormingón, acero y
cristal

8. 8

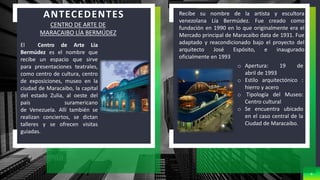

CENTRO DE ARTE DE
MARACAIBO LÍA BERMÚDEZ
El Centro de Arte Lía
Bermúdez es el nombre que
recibe un espacio que sirve
para presentaciones teatrales,
como centro de cultura, centro
de exposiciones, museo en la
ciudad de Maracaibo, la capital
del estado Zulia, al oeste del
país suramericano
de Venezuela. Allí también se
realizan conciertos, se dictan
talleres y se ofrecen visitas
guiadas.
Recibe su nombre de la artista y escultora
venezolana Lía Bermúdez. Fue creado como
fundación en 1990 en lo que originalmente era el
Mercado principal de Maracaibo data de 1931. Fue
adaptado y reacondicionado bajo el proyecto del
arquitecto José Espósito, e inaugurado
oficialmente en 1993
o Apertura: 19 de
abril de 1993
o Estilo arquitectónico :
hierro y acero
o Tipología del Museo:
Centro cultural
o Se encuentra ubicado
en el caso central de la
Ciudad de Maracaibo.
ANTECEDENTES

9. 9

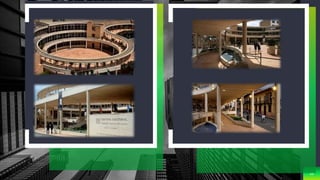

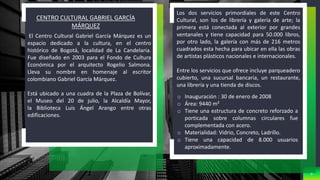

CENTRO CULTURAL GABRIEL GARCÍA
MÁRQUEZ
El Centro Cultural Gabriel García Márquez es un
espacio dedicado a la cultura, en el centro
histórico de Bogotá, localidad de La Candelaria.
Fue diseñado en 2003 para el Fondo de Cultura
Económica por el arquitecto Rogelio Salmona.
Lleva su nombre en homenaje al escritor
colombiano Gabriel García Márquez.
Está ubicado a una cuadra de la Plaza de Bolívar,
el Museo del 20 de julio, la Alcaldía Mayor,
la Biblioteca Luis Ángel Arango entre otras
edificaciones.
Los dos servicios primordiales de este Centro
Cultural, son los de librería y galería de arte; la
primera está conectada al exterior por grandes
ventanales y tiene capacidad para 50.000 libros,
por otro lado, la galería con más de 216 metros
cuadrados esta hecha para ubicar en ella las obras
de artistas plásticos nacionales e internacionales.
Entre los servicios que ofrece incluye parqueadero
cubierto, una sucursal bancaria, un restaurante,
una librería y una tienda de discos.
o Inauguración : 30 de enero de 2008
o Área: 9440 m²
o Tiene una estructura de concreto reforzado a
porticada sobre columnas circulares fue
complementada con acero.
o Materialidad: Vidrio, Concreto, Ladrillo.
o Tiene una capacidad de 8.000 usuarios
aproximadamente.

10. 10

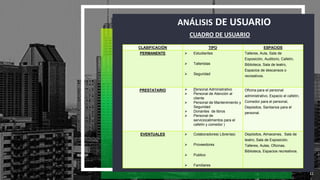

11. CUADRO DE USUARIO
11
CLASIFICACIÓN TIPO ESPACIOS
PERMANENTE  Estudiantes
 Talleristas
 Seguridad
Talleres, Aula, Sala de
Exposición, Auditorio, Cafetín,
Biblioteca, Sala de teatro,
Espacios de descansos o
recreativos.
PRESTATARIO  Personal Administrativo
 Personal de Atención al
cliente
 Personal de Mantenimiento y
Seguridad
 Donantes de libros
 Personal de
servicio(alimentos para el
cafetín y comedor )
Oficina para el personal
administrativo, Espacio el cafetín,
Comedor para el personal,
Depósitos, Sanitarios para el
personal.
EVENTUALES  Colaboradores( Librerías)
 Proveedores
 Publico
 Familiares
Depósitos, Almacenes, Sala de
teatro, Sala de Exposición,
Talleres, Aulas, Oficinas,
Biblioteca, Espacios recreativos.
ANÁLISIS DE USUARIO

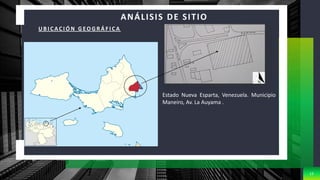

12. U B I C A C I Ó N G EO G R Á F I C A
12
ANÁLISIS DE SITIO
Estado Nueva Esparta, Venezuela. Municipio
Maneiro, Av. La Auyama .

13. U B I C A C I Ó N D E L T E R R E N O .
13
El terreno se encuentra ubicado en el
Estado Nueva Esparta, en el Municipio
Maneiro, tiene como acceso vial principales:
 Av. La Auyama.
 Av.4 De Mayo.
 Al frente del Terreno tiene
como vista La Clínica del
Este .
 Vista lateral izquierda
contamos con un Centro
Cultural “Cruz Ávila Mujica”
Núcleo la Auyama .
 Visita lateral derecha
contamos con el
Conjunto Residencial
Misión Vivienda.

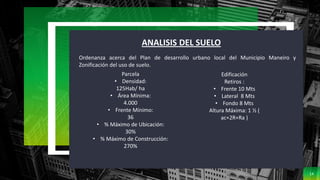

14. 14
ANALISIS DEL SUELO
Ordenanza acerca del Plan de desarrollo urbano local del Municipio Maneiro y
Zonificación del uso de suelo.
Parcela
• Densidad:
125Hab/ ha
• Área Mínima:
4.000
• Frente Mínimo:
36
• % Máximo de Ubicación:
30%
• % Máximo de Construcción:
270%
Edificación
Retiros :
• Frente 10 Mts
• Lateral 8 Mts
• Fondo 8 Mts
Altura Máxima: 1 ½ (
ac+2R+Ra )

15. ANÁLISIS FISICO URBANO
15
ZONIFICACIÓN

16. ANÁLISIS FISICO URBANO
16

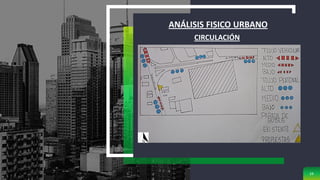

CIRCULACIÓN

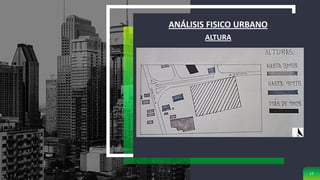

17. ANÁLISIS FISICO URBANO
17
ALTURA

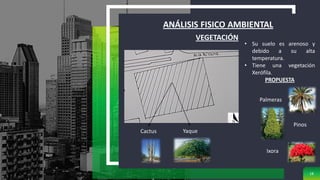

18. ANÁLISIS FISICO AMBIENTAL
18
VEGETACIÓN
• Su suelo es arenoso y
debido a su alta
temperatura.
• Tiene una vegetación
Xerófila.
PROPUESTA
Palmeras
Cactus Yaque
Pinos
Ixora

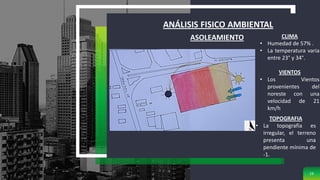

19. ANÁLISIS FISICO AMBIENTAL
19
ASOLEAMIENTO CLIMA
• Humedad de 57% .
• La temperatura varia
entre 23° y 34°.
VIENTOS
• Los Vientos
provenientes del
noreste con una
velocidad de 21
km/h
TOPOGRAFIA
• La topografía es
irregular, el terreno
presenta una
pendiente mínima de
-1.
