Un espirómetro mide el volumen de aire inhalado y exhalado por los pulmones para evaluar su función. Un pulsímetro mide la frecuencia cardiaca en tiempo real usando una banda alrededor del pecho que detecta los latidos y los transmite a un visualizador. Un pulsioxímetro mide el nivel de oxígeno en la sangre colocando un sensor en el dedo que usa luz para distinguir la oxihemoglobina y la hemoglobina.

1. Dispositivos médicosDavid villa I.Ecolegio Loyola para la ciencia y la innovación8-2

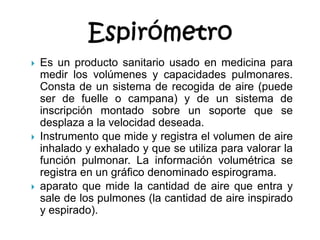

2. EspirómetroEs un producto sanitario usado en medicina para medir los volúmenes y capacidades pulmonares. Consta de un sistema de recogida de aire (puede ser de fuelle o campana) y de un sistema de inscripción montado sobre un soporte que se desplaza a la velocidad deseada.Instrumento que mide y registra el volumen de aire inhalado y exhalado y que se utiliza para valorar la función pulmonar. La información volumétrica se registra en un gráfico denominado espirograma.aparato que mide la cantidad de aire que entra y sale de los pulmones (la cantidad de aire inspirado y espirado).

3. Componentes técnicos

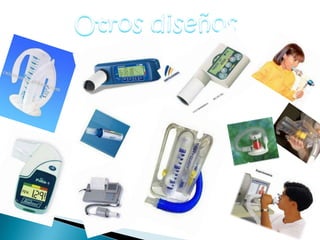

4. Otros diseños

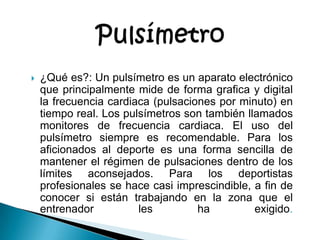

5. Pulsímetro¿Qué es?: Un pulsímetro es un aparato electrónico que principalmente mide de forma grafica y digital la frecuencia cardiaca (pulsaciones por minuto) en tiempo real. Los pulsímetros son también llamados monitores de frecuencia cardiaca. El uso del pulsímetro siempre es recomendable. Para los aficionados al deporte es una forma sencilla de mantener el régimen de pulsaciones dentro de los límites aconsejados. Para los deportistas profesionales se hace casi imprescindible, a fin de conocer si están trabajando en la zona que el entrenador les ha exigido.

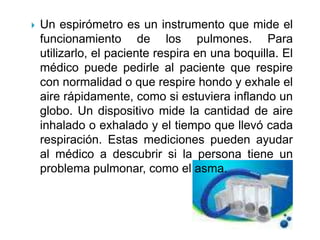

6. Un espirómetro es un instrumento que mide el funcionamiento de los pulmones. Para utilizarlo, el paciente respira en una boquilla. El médico puede pedirle al paciente que respire con normalidad o que respire hondo y exhale el aire rápidamente, como si estuviera inflando un globo. Un dispositivo mide la cantidad de aire inhalado o exhalado y el tiempo que llevó cada respiración. Estas mediciones pueden ayudar al médico a descubrir si la persona tiene un problema pulmonar, como el asma.

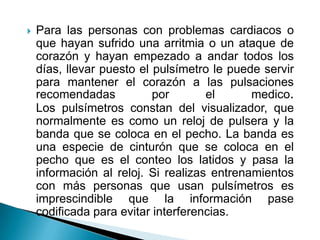

7. Para las personas con problemas cardiacos o que hayan sufrido una arritmia o un ataque de corazón y hayan empezado a andar todos los días, llevar puesto el pulsímetro le puede servir para mantener el corazón a las pulsaciones recomendadas por el medico. Los pulsímetros constan del visualizador, que normalmente es como un reloj de pulsera y la banda que se coloca en el pecho. La banda es una especie de cinturón que se coloca en el pecho que es el conteo los latidos y pasa la información al reloj. Si realizas entrenamientos con más personas que usan pulsímetros es imprescindible que la información pase codificada para evitar interferencias.

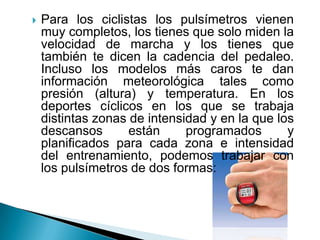

8. Para los ciclistas los pulsímetros vienen muy completos, los tienes que solo miden la velocidad de marcha y los tienes que también te dicen la cadencia del pedaleo. Incluso los modelos más caros te dan información meteorológica tales como presión (altura) y temperatura. En los deportes cíclicos en los que se trabaja distintas zonas de intensidad y en la que los descansos están programados y planificados para cada zona e intensidad del entrenamiento, podemos trabajar con los pulsímetros de dos formas:

9. Componentes TécnicosLos hay que se ponen en la muñeca y otros en el pecho. Estos últimos están formados por dos piezas: Un monitor: semejante a un reloj digital que se coloca en la muñeca. Una banda: compuesta por el transmisor propiamente dicho y una cinta elástica con la que lo sujetamos al pecho. Este transmisor envía la señal de las pulsaciones que capta de nuestro corazón, apareciendo en número en el monitor. Es por lo tanto muy importante para el correcto funcionamiento de nuestro pulsímetro, que la señal se transmita correctamente, para lo que es conveniente humedecer la banda del transmisor con el fin de que capte más eficazmente el pulso.

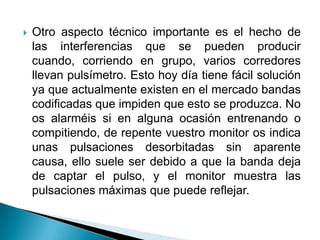

10. Otro aspecto técnico importante es el hecho de las interferencias que se pueden producir cuando, corriendo en grupo, varios corredores llevan pulsímetro. Esto hoy día tiene fácil solución ya que actualmente existen en el mercado bandas codificadas que impiden que esto se produzca. No os alarméis si en alguna ocasión entrenando o compitiendo, de repente vuestro monitor os indica unas pulsaciones desorbitadas sin aparente causa, ello suele ser debido a que la banda deja de captar el pulso, y el monitor muestra las pulsaciones máximas que puede reflejar.

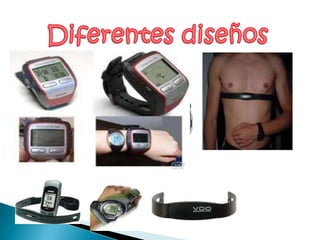

11. Diferentes diseños

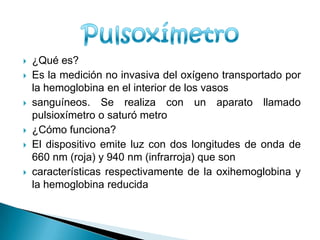

12. ¿Qué es?Es la medición no invasiva del oxígeno transportado por la hemoglobina en el interior de los vasossanguíneos. Se realiza con un aparato llamado pulsioxímetro o saturó metro¿Cómo funciona?El dispositivo emite luz con dos longitudes de onda de 660 nm (roja) y 940 nm (infrarroja) que soncaracterísticas respectivamente de la oxihemoglobina y la hemoglobina reducidaPulsoxímetro

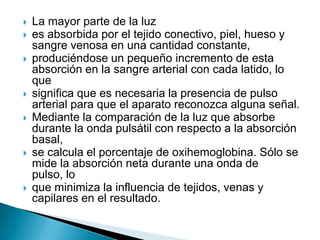

13. La mayor parte de la luzes absorbida por el tejido conectivo, piel, hueso y sangre venosa en una cantidad constante,produciéndose un pequeño incremento de esta absorción en la sangre arterial con cada latido, lo quesignifica que es necesaria la presencia de pulso arterial para que el aparato reconozca alguna señal.Mediante la comparación de la luz que absorbe durante la onda pulsátil con respecto a la absorción basal,se calcula el porcentaje de oxihemoglobina. Sólo se mide la absorción neta durante una onda de pulso, loque minimiza la influencia de tejidos, venas y capilares en el resultado.

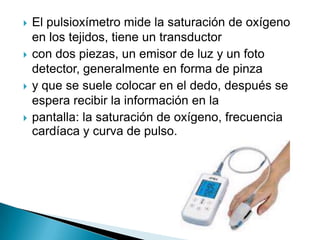

14. El pulsioxímetro mide la saturación de oxígeno en los tejidos, tiene un transductorcon dos piezas, un emisor de luz y un foto detector, generalmente en forma de pinzay que se suele colocar en el dedo, después se espera recibir la información en lapantalla: la saturación de oxígeno, frecuencia cardíaca y curva de pulso.

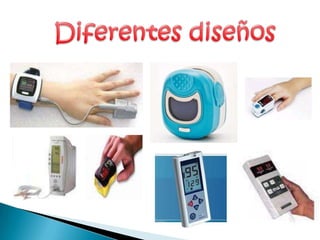

15. Diferentes diseños
