El espirómetro mide la capacidad pulmonar y se usa para diagnosticar enfermedades respiratorias como el asma. Se usa soplando fuerte en la boquilla para medir el flujo máximo de aire. El pulsioxímetro mide el nivel de oxígeno en la sangre colocando un sensor en el dedo, y el pulsometro mide la frecuencia cardiaca usando un sensor que detecta los latidos del corazón. Ambos dispositivos ayudan a monitorear la salud respiratoria y cardíaca.

1. DISPOSITIVOS MÉDICOS PARA ENFERMEDADES RESPIRATORIASCarolina MejíaKaren MontoyaLina AgudeloDaniel LópezJuan Builes

2. ESPIROMETRO

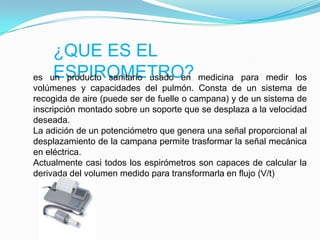

3. ¿QUE ES EL ESPIROMETRO?es un producto sanitario usado en medicina para medir los volúmenes y capacidades del pulmón. Consta de un sistema de recogida de aire (puede ser de fuelle o campana) y de un sistema de inscripción montado sobre un soporte que se desplaza a la velocidad deseada.La adición de un potenciómetro que genera una señal proporcional al desplazamiento de la campana permite trasformar la señal mecánica en eléctrica.Actualmente casi todos los espirómetros son capaces de calcular la derivada del volumen medido para transformarla en flujo (V/t)

4. ¿PARA QUE SE UTILIZA?Se utiliza para indicarles a los médicos si los pulmones están funcionando correctamente. Se utiliza para ayudar a diagnosticar y monitorear las enfermedades que afectan a los pulmones y dificultan la respiración, como el asma y la fibrosis quística. También puede utilizarse para lo siguiente:determinar la causa de la falta de aire, la tos o la sibilanciamonitorear el tratamiento de problemas respiratoriosevaluar el funcionamiento de los pulmones antes de una cirugía

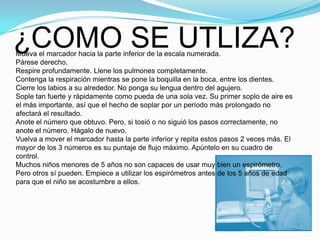

5. ¿COMO SE UTLIZA?Mueva el marcador hacia la parte inferior de la escala numerada.Párese derecho.Respire profundamente. Llene los pulmones completamente.Contenga la respiración mientras se pone la boquilla en la boca, entre los dientes. Cierre los labios a su alrededor. No ponga su lengua dentro del agujero.Sople tan fuerte y rápidamente como pueda de una sola vez. Su primer soplo de aire es el más importante, así que el hecho de soplar por un período más prolongado no afectará el resultado.Anote el número que obtuvo. Pero, si tosió o no siguió los pasos correctamente, no anote el número. Hágalo de nuevo.Vuelva a mover el marcador hasta la parte inferior y repita estos pasos 2 veces más. El mayor de los 3 números es su puntaje de flujo máximo. Apúntelo en su cuadro de control.Muchos niños menores de 5 años no son capaces de usar muy bien un espirómetro. Pero otros sí pueden. Empiece a utilizar los espirómetros antes de los 5 años de edad para que el niño se acostumbre a ellos.

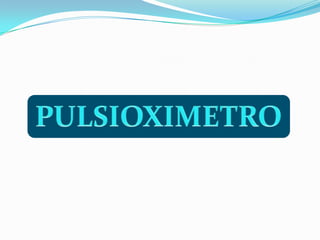

6. PULSIOXIMETRO

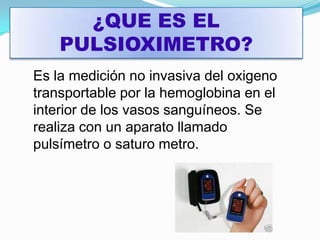

7. ¿QUE ES EL PULSIOXIMETRO?Es la medición no invasiva del oxigeno transportable por la hemoglobina en el interior de los vasos sanguíneos. Se realiza con un aparato llamado pulsímetro o saturo metro.

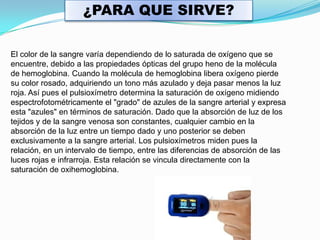

8. ¿PARA QUE SIRVE?El color de la sangre varía dependiendo de lo saturada de oxígeno que se encuentre, debido a las propiedades ópticas del grupo heno de la molécula de hemoglobina. Cuando la molécula de hemoglobina libera oxígeno pierde su color rosado, adquiriendo un tono más azulado y deja pasar menos la luz roja. Así pues el pulsioxímetro determina la saturación de oxígeno midiendo espectrofotométricamente el "grado" de azules de la sangre arterial y expresa esta "azules" en términos de saturación. Dado que la absorción de luz de los tejidos y de la sangre venosa son constantes, cualquier cambio en la absorción de la luz entre un tiempo dado y uno posterior se deben exclusivamente a la sangre arterial. Los pulsioxímetros miden pues la relación, en un intervalo de tiempo, entre las diferencias de absorción de las luces rojas e infrarroja. Esta relación se vincula directamente con la saturación de oxihemoglobina.

9. ¿COMO SE REALIZA?TÉCNICA DE REALIZACIÓNSe precisa de un aparato de pulsioximetría, con un sensor en forma de pinza. En la pinza tiene un productor de luz que se refleja en la pile del pulpejo del dedo, este sensor mide la cantidad de luz absorbida por la oxihemoglobina circulante en el paciente. Se debe masajear el pulpejo del dedo del paciente, luego se coloca la pinza con el sensor y se espera a recibir la información en una pantalla del aparato en la que aparecerá la siguiente información: • Índice de saturación de oxígeno • Frecuencia cardiaca • Curva del pulsoLIMITACIONES DE LA PULSIOXIMETRÍA • Alteraciones de la hemoglobina (MetHb o COHb). • Colorantes y pigmentos en la zona de lectura (uñas pintadas). • Fuentes de luz externa. • Hipo perfusión periférica. • Anemia. • Aumento del pulso venoso. • No detecta hiperoxia. • No detecta hipo ventilación.

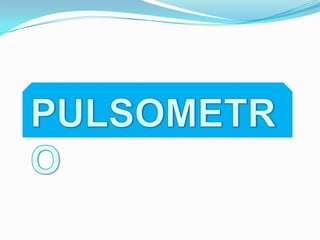

10. PULSOMETRO

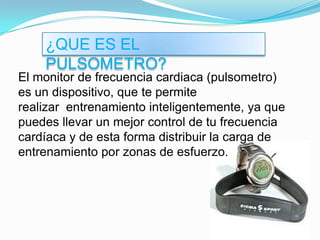

11. ¿QUE ES EL PULSOMETRO?El monitor de frecuencia cardiaca (pulsometro) es un dispositivo, que te permite realizar entrenamiento inteligentemente, ya que puedes llevar un mejor control de tu frecuencia cardíaca y de esta forma distribuir la carga de entrenamiento por zonas de esfuerzo.

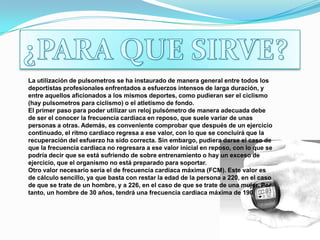

12. ¿PARA QUE SIRVE?La utilización de pulsometros se ha instaurado de manera general entre todos los deportistas profesionales enfrentados a esfuerzos intensos de larga duración, y entre aquellos aficionados a los mismos deportes, como pudieran ser el ciclismo (hay pulsometros para ciclismo) o el atletismo de fondo.El primer paso para poder utilizar un reloj pulsómetro de manera adecuada debe de ser el conocer la frecuencia cardiaca en reposo, que suele variar de unas personas a otras. Además, es conveniente comprobar que después de un ejercicio continuado, el ritmo cardiaco regresa a ese valor, con lo que se concluirá que la recuperación del esfuerzo ha sido correcta. Sin embargo, pudiera darse el caso de que la frecuencia cardiaca no regresara a ese valor inicial en reposo, con lo que se podría decir que se está sufriendo de sobre entrenamiento o hay un exceso de ejercicio, que el organismo no está preparado para soportar.Otro valor necesario sería el de frecuencia cardiaca máxima (FCM). Este valor es de cálculo sencillo, ya que basta con restar la edad de la persona a 220, en el caso de que se trate de un hombre, y a 226, en el caso de que se trate de una mujer. Por tanto, un hombre de 30 años, tendrá una frecuencia cardiaca máxima de 190.
