El documento describe tres dispositivos médicos: el espirómetro, que mide la función pulmonar; el pulsoxímetro, que mide la saturación de oxígeno en la sangre; y el pulsómetro, que mide la frecuencia cardíaca. Explica cómo funcionan cada uno y sus componentes. También describe un prototipo de pulsoxímetro desarrollado por los autores.

1. Dispositivos médicos espirómetro, pulsoxímetro, pulsómetro Lina marcela agudelo Carolina mejía trillo Juan Felipe Builes Daniel López casafus Juan David Londoño

2. ¿Qué es el espirómetro? Un espirómetro es un aparato que utiliza su médico para evaluar la función del pulmón. La espirómetria, o evaluación de la función del pulmón mediante un espirómetro, es uno de los exámenes de función pulmonar más sencillos y frecuentes, y puede ser necesario por alguno Después de una inspiración profunda, se hace una espiración forzada dentro del espirómetro, expulsando la cantidad máxima de aire posible. El espirómetro mide tanto la cantidad de aire exhalado como la velocidad con que el aire es expulsado de los pulmones. Dichas mediciones quedan registradas en el espirómetro.

3. ¡uso!! Si tenemos presente que la espirometría entrega información sobre trastornos funcionales y que existen variadas causas para cada patrón de alteración espirométrica, se comprende que su utilidad para el diagnóstico de una enfermedad determinada es limitada. Además, la identificación de un trastorno obstructivo o restrictivo puede efectuarse en la mayoría de los casos por la anamnesis, el examen físico y la radiografía de tórax. Por estas razones, en muchos pacientes, especialmente en los enfermos restrictivos, la espirometría sólo confirma características esperables de la enfermedad, por lo resulta innecesario realizarla (derrames pleurales, neumonías, edema pulmonar, etc.). En cambio, suele haber pacientes obstructivos con manifestaciones clínico-radiográficas mínimas o ausentes, en los cuales la obstrucción bronquial puede ser detectada con la espirometría.

4. Para que sirve La espirometría les indica a los médicos si los pulmones están funcionando correctamente. Se utiliza para ayudar a diagnosticar y monitorear las enfermedades que afectan a los pulmones y dificultan la respiración, como el asma y la fibrosis quística. También puede utilizarse para lo siguiente: determinar la causa de la falta de aire, la tos o la vigilancia monitorear el tratamiento de problemas respiratorios evaluar el funcionamiento de los pulmones antes de una cirugía

5. Componentes -un monitor semejante a un reloj -una banda compuesta -un transmisor -una cinta elástica

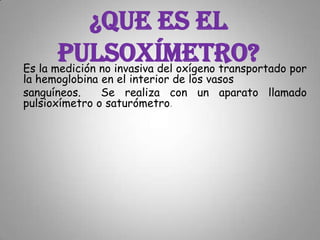

6. ¿Que es el pulsoxímetro? Es la medición no invasiva del oxígeno transportado por la hemoglobina en el interior de los vasos sanguíneos. Se realiza con un aparato llamado pulsioxímetro o saturómetro.

7. Cómo funciona El dispositivo emite luz con dos longitudes de onda de 660 nm (roja) y 940 nm (infrarroja) que son características respectivamente de la oxihemoglobina y la hemoglobina reducida. La mayor parte de la luz es absorbida por el tejido conectivo, piel, hueso y sangre venosa en una cantidad constante, produciéndose un pequeño incremento de esta absorción en la sangre arterial con cada latido, lo que significa que es necesaria la presencia de pulso arterial para que el aparato reconozca alguna señal. Mediante la comparación de la luz que absorbe durante la onda pulsátil con respecto a la absorción basal, se calcula el porcentaje de oxihemoglobina. Sólo se mide la absorción neta durante una onda de pulso, lo que minimiza la influencia de tejidos, venas y capilares en el resultado. El pulsioxímetro mide la saturación de oxígeno en los tejidos, tiene un transductor con dos piezas, un emisor de luz y un foto detector, generalmente en forma de pinza y que se suele colocar en el dedo, después se espera recibir la información en la pantalla: la saturación de oxígeno, frecuencia cardíaca y curva de pulso.

8. Componentes -un emisor de luz -un foto detector -una pantalla

9. ¿Que es el pulsometro? Un pulsómetro es un aparato electrónico que principalmente mide de forma grafica y digital la frecuencia cardiaca (pulsaciones por minuto) en tiempo real. Los pulsímetros son también llamados monitoresdefrecuenciacardiaca. El uso del pulsómetro siempre es recomendable. Para los aficionados al deporte es una forma sencilla de mantener el régimen de pulsaciones dentro de los límites aconsejados. Para los deportistas profesionales se hace casi imprescindible, a fin de conocer si están trabajando en la zona que el entrenador les ha exigido. Para las personas con problemas cardiacos o que hayan sufrido una arritmia o un ataque de corazón y hayan empezado a andar todos los días, llevar puesto el pulsometro le puede servir para mantener el corazón a las pulsaciones recomendadas por el medico.

10. Para que sirve El pulsómetro mide la tasa cardiaca en reposo, la progresión de la frecuencia de los latidos hasta el punto esfuerzo máximo y su descenso durante la etapa de reposo. Conocer estas oscilaciones es esencial para determinar no sólo la forma física inicial de un individuo, sino también para establecer cuál es el límite de su rendimiento, así como la capacidad que tiene para recuperarse después del trabajo.De esta forma, se entiende que no sólo los deportistas de elite se beneficien de estos artículos. Un aficionado al ejercicio habitual y, sobre todo, una persona que haya decidido enfundarse el chándal para dejar atrás el sedentarismo puede encontrar en el pulsómetro un excelente indicador para saber cómo responde su cuerpo al esfuerzo y, muy importante, cómo dosificarse y cuándo debe bajar el ritmo.

11. componentes -un monitor semejante a un reloj -una banda compuesta -un transmisor -una cinta elástica

12. Nuestro dispositivopulsoxímetro

13. Para que sirve El pulsómetro mide la tasa cardiaca en reposo, la progresión de la frecuencia de los latidos hasta el punto esfuerzo máximo y su descenso durante la etapa de reposo. Conocer estas oscilaciones es esencial para determinar no sólo la forma física inicial de un individuo, sino también para establecer cuál es el límite de su rendimiento, así como la capacidad que tiene para recuperarse después del trabajo.De esta forma, se entiende que no sólo los deportistas de elite se beneficien de estos artículos. Un aficionado al ejercicio habitual y, sobre todo, una persona que haya decidido enfundarse el chándal para dejar atrás el sedentarismo puede encontrar en el pulsómetro un excelente indicador para saber cómo responde su cuerpo al esfuerzo y, muy importante, cómo dosificarse y cuándo debe bajar el ritmo.Tradicionalmente, las pulsaciones se tomaban, tanto en reposo como al finalizar el entrenamiento, palpando durante un minuto con los dedos índice y corazón en el cuello (justo debajo de la parte trasera de la oreja) o en la muñeca.Sin embargo, el pulsómetro ofrece no sólo una cifra más ajustada a la realidad, sino también la posibilidad de conocer los cambios de la misma durante la sesión, lo que permite obtener una idea más fiel de cuál es la capacidad de esfuerzo del deportista.

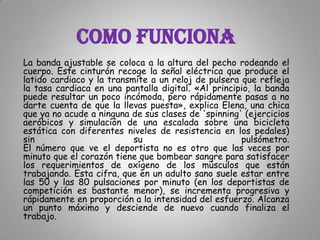

14. COMO FUNCIONA La banda ajustable se coloca a la altura del pecho rodeando el cuerpo. Este cinturón recoge la señal eléctrica que produce el latido cardiaco y la transmite a un reloj de pulsera que refleja la tasa cardiaca en una pantalla digital. «Al principio, la banda puede resultar un poco incómoda, pero rápidamente pasas a no darte cuenta de que la llevas puesta», explica Elena, una chica que ya no acude a ninguna de sus clases de 'spinning' (ejercicios aeróbicos y simulación de una escalada sobre una bicicleta estática con diferentes niveles de resistencia en los pedales) sin su pulsómetro.El número que ve el deportista no es otro que las veces por minuto que el corazón tiene que bombear sangre para satisfacer los requerimientos de oxígeno de los músculos que están trabajando. Esta cifra, que en un adulto sano suele estar entre las 50 y las 80 pulsaciones por minuto (en los deportistas de competición es bastante menor), se incrementa progresiva y rápidamente en proporción a la intensidad del esfuerzo. Alcanza un punto máximo y desciende de nuevo cuando finaliza el trabajo.

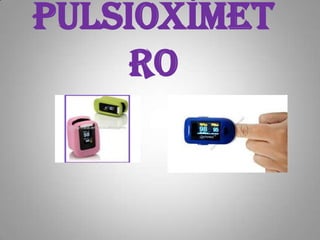

15. pulsioxímetro
