1.
UPSAM. MATERIA 20
MATERIALES DE CONSTRUCCIÓN
Ingeniería de la Edificación
2º CURSO
MUSEO DEL AGUA EN LANJARÓN, GRANADA

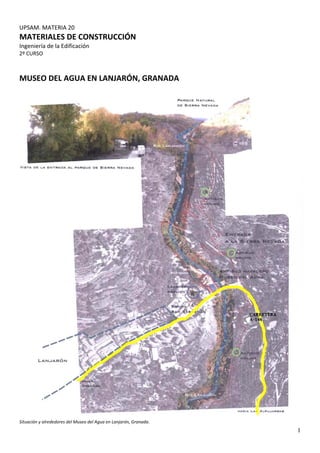

Situación y alrededores del Museo del Agua en Lanjarón, Granada.
1

2.
El Museo del Agua de Lanjarón se encuentra situado dentro del paraje del Río Lanjarón. Concretamente se
encuentra en el kilómetro 9 de la A‐348.
La transformación del entorno del museo se ha llevado en 5 fases, aunque sólo las dos últimas son las que
corresponden a la transformación para ser la sede del Museo del Agua:
1. FASE 1. El origen de la edificación actual es el molino y la alcoholera (naves 1 y 2) que se sitúan entre una
acequia al descubierto y el Río Lanjarón. Ambas construcciones se alimentaban del agua de la acequia y
delante de ellas se situaba el camino de acceso al Parque Natural.
2. FASE 2. Las naves del molino y alcoholera se reconvierten y pasan a ser las instalaciones del matadero
municipal en los años 70. Se amplía a una tercera nave destinada a corrales y cámaras frigoríficas.
3. FASE 3. En los años 80‐90 se hace la última ampliación del matadero con nuevos corrales y además se crea
una plaza arbolada en la entrada.
2

3. 4. FASE 4. En esta fase ya hay que hablar del museo en su primera fase. Se produce la reconversión del
matadero en museo (2008), se rehabilitan las naves 1,2 y 3 y pasan a ser salas de audiovisuales, y se crea un
nuevo espacio público en la entrada exterior. Además se construye el pabellón del agua.
5. FASE 5. En el año 2009 se reconvierten los corrales del antiguo matadero en oficinas y bar de
aguas. Además se acondicionan los jardines traseros. Esta es la segunda fase del museo.
DESCRIPCIÓN DEL MUSEO.
Museo del Agua en Lanjarón, Granada.
3

4. El Museo del Agua es un proyecto cultural del municipio de Lanjarón que pretende poner en valor y mostrar la
relación entre el pueblo y el agua. Decir Lanjarón es hablar de un lugar y un paisaje que ha sido modelado por el
agua. La localización que tiene la falla de Lanjarón entre los mantos alpujárride y Nevado‐filábride de Sierra Nevada
hace muchos manantiales emerjan en la zona. Ya en 1838 se hablaba de 32 manantiales, cada uno con sus propias
características fisicoquímicas. De entre todos los manantiales y fuentes, algunos pueden ser considerados como
mineromedicinales, muchos sólo son para abastecimiento de agua y riego de parcelas.
La intervención en el museo ha tenido como fin la recuperación de un espacio que se estaba deteriorando‐
construcciones histórico‐populares vinculadas al agua‐ pero también la de conservar el paisaje natural del entorno.
El Museo se inauguró en el mes de Marzo de 2010. El programa que aloja se encuentra ordenado en tres salas:
SALA 1: EL RECORRIDO DEL AGUA, con espectáculos audiovisuales.
SALA 2: LOS RECURSOS DEL AGUA, también con espacios audiovisuales y que sonstará con varios espacios
como Agua y Agricultura (donde se tratará la cultura del agua, su ciclo natural y los paisajes del agua), Agua y
Salud (donde se trata la riqueza mineromedicinal del agua, sus cualidades y el Balneario de Lanjarón) y Agua
e Industria (donde se tratan los ingenios hidraulicos, la relación entre agua y turismo y Aguas de Lanjarón.
SALA 3: LOS RECUERDOS DEL AGUA, una sala expositiva.
* Área del Proyecto: 478 metros cuadrados (Interior Museo) + 32 metros cuadrados (Pabellón de Madera)
DESCRIPCIÓN DE LA PRÁCTICA.
Objetivos generales
La presente práctica pretende reconstruir de manera precisa el proceso proyectual llevado a cabo en la
recuperación de este conjunto edilicio, desde la perspectiva de lo que sería el mejor uso de los materiales utilizados
y la forma más imaginativa de dicho uso.
La documentación entregada confirma que el museo en estudio está resuelto con diferentes materiales, nosotros
vamos a analizar íntegramente los elementos que han cambiado en este conjunto arquitectónico, analizando si se ha
procedido al mejor uso de los materiales dentro de este proceso evolutivo en el que analizaremos de manera
particular los cambios funcionales y el bienestar demandado por los nuevos usuarios.
4

5. PROCESO:
INVENTARIO DE MATERIALES: Comenzaremos catalogando los materiales y los criterios utilizados para el uso de los
mismos.
FACTORES JUSTIFICANTES: Razonaremos las propiedades que han influido en la selección de cada material dando las
especificaciones concretas teóricas y las procedentes de los fabricantes.
PROPUESTAS ALTERNATIVAS: Por último, daremos otras opciones de uso de los materiales en el proyecto, teniendo
en cuenta los factores influyentes en la elección de los materiales:
‐Cualidades estéticas y diseño
‐Aptitud
‐Durabilidad
‐Coste
 MUSEO DEL AGUA
1. Análisis y estudio del proyecto
2. Análisis y estudio del formato de los productos y los materiales utilizados
3. Redibujar el museo utilizando ‐de manera justificada‐ los productos anotados
4. Acotar los planos: las piezas, las distancias entre ejes, los paramentos resultantes
5. Inventariar en una tabla todos los elementos utilizados organizándolos por elementos verticales, horizontales
etc.…, deducir metros lineales y metros cuadrados resultantes.
6. Analizar el plano del suelo de manera pormenorizada.
 PABELLÓN DEL AGUA
7. Calcular de manera justificada ‐ con el dato concreto del producto y de la especie maderera‐ el peso del pabellón
de madera.
8. Dibujar alternativas propuestas.
9. Realizar una maqueta por paramentos de una de las opciones
10. Cálculo estimativo de la propuesta seleccionada.
11. DOSSIER 1
 MUROS DE PIEDRA Y FÁBRICA
12. Detección de posibles patologías previas a la rehabilitación del conjunto.
13. Explicar las técnicas de restauración utilizadas
14. Desarrollar uno de los paramentos recuperados planteando una opción alternativa.
15. DOSSIER 2
 CERÁMICA
16. Creamos de manera justificada una pieza cerámica para un nuevo espacio museístico. Dicha pieza implicará su
propia técnica de construcción.
17. Con motivo de este bloque temático celebraremos el Concurso MATERIALES CERÁMICOS 2
18. DOSSIER 3
 CUBIERTA METÁLICA
19. Estudiaremos la cubierta del conjunto museístico
20. Resolveremos la cubierta de la Nave 3 con una estructura metálica
21. Introduciremos una pieza de vidrio.
22. DOSSIER 4 y 5
 SOSTENIBILIDAD Y RECICLAJE DE MATERIALES
23. Inventaremos un material que mejore las cualidades de algún material utilizado actualmente:
24. DOSSIER 6
5

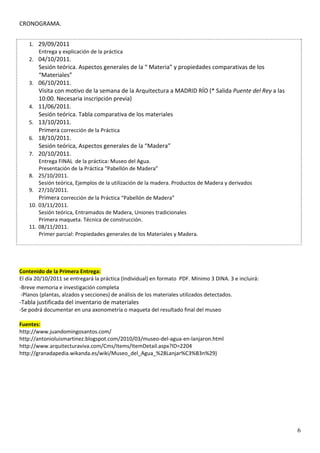

6. CRONOGRAMA.
1. 29/09/2011
Entrega y explicación de la práctica
2. 04/10/2011.
Sesión teórica. Aspectos generales de la “ Materia” y propiedades comparativas de los
“Materiales”
3. 06/10/2011.
Visita con motivo de la semana de la Arquitectura a MADRID RÍO (* Salida Puente del Rey a las
10:00. Necesaria inscripción previa)
4. 11/06/2011.
Sesión teórica. Tabla comparativa de los materiales
5. 13/10/2011.
Primera corrección de la Práctica
6. 18/10/2011.
Sesión teórica, Aspectos generales de la “Madera”
7. 20/10/2011.
Entrega FINAL de la práctica: Museo del Agua.
Presentación de la Práctica “Pabellón de Madera”
8. 25/10/2011.
Sesión teórica, Ejemplos de la utilización de la madera. Productos de Madera y derivados
9. 27/10/2011.
Primera corrección de la Práctica “Pabellón de Madera”
10. 03/11/2011.
Sesión teórica, Entramados de Madera, Uniones tradicionales
Primera maqueta. Técnica de construcción.
11. 08/11/2011.
Primer parcial: Propiedades generales de los Materiales y Madera.
Contenido de la Primera Entrega:
El día 20/10/2011 se entregará la práctica (Individual) en formato PDF. Mínimo 3 DINA. 3 e incluirá:
‐Breve memoria e investigación completa
‐Planos (plantas, alzados y secciones) de análisis de los materiales utilizados detectados.
‐Tabla justificada del inventario de materiales
‐Se podrá documentar en una axonometría o maqueta del resultado final del museo
Fuentes:
http://www.juandomingosantos.com/
http://antonioluismartinez.blogspot.com/2010/03/museo‐del‐agua‐en‐lanjaron.html
http://www.arquitecturaviva.com/Cms/Items/ItemDetail.aspx?ID=2204
http://granadapedia.wikanda.es/wiki/Museo_del_Agua_%28Lanjar%C3%B3n%29)
