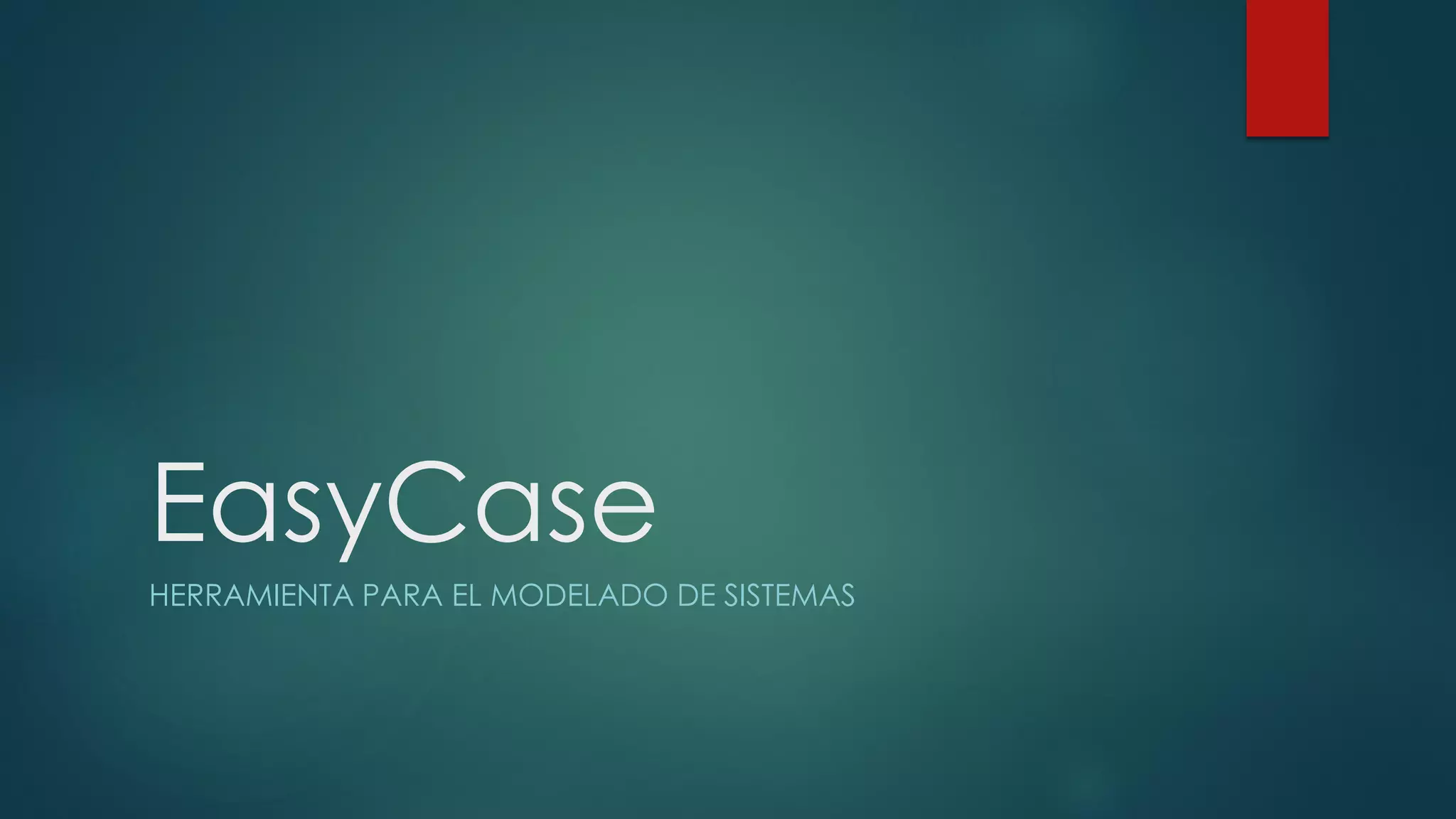

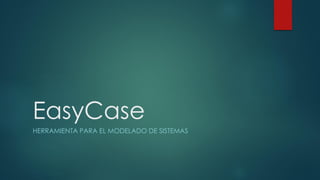

1. EasyCase
HERRAMIENTA PARA EL MODELADO DE SISTEMAS

2. Introducción a EasyCase
 EasyCase es una herramienta que permite automatizar las fases de
análisis y diseño dentro del desarrollo de una aplicación, para
poder crear las aplicaciones eficazmente.
 La versión EasyCASE para Microsoft Windows además, tiene todas
las ventajas que supone trabajar con el Interface Gráfico de
Usuario para Microsoft Windows (ventanas, fácil de usar,...), lo que
facilita aún más si cabe la labor de realizar el proceso de desarrollo
de software de una forma eficiente y consistente.
 Puede usarse para formar estructuras de análisis, diseño de
estructuras y modelar información y datos.

3. Diagramas que soporta
 Son los siguientes:
 Diagramas de flujo de datos (DFD).
 Diagramas de flujo de datos en tiempo real (TRG).
 Diagramas de transición de estados (STD).
 Diagramas de estructura (STC).
 Diagramas de entidad relación (ERD).
 Diagramas de estructura de datos (DSD).
 Diagramas de modelos de datos (DMD).
 Diagramas históricos de vida de entidades (ELH).
 Diagramas de estructura de datos lógicos (LDH).

4. Metodologías usadas
 Con EasyCASE pueden crear diagramas de acuerdo a las siguientes metodologías:
 Yourdon/DeMarco.
 Gane & Sarson.
 SSADM.Introduccion2
 Ward & Mellor.
 Hatley – Pirbhai.
 Yourdon / Constantine.
 Chen.
 Martin.
 Bachman.
 Elmasri & Navathe.
 Shlaer & Mellor.
 IDEF1X.

5. Forma de Trabajo
 Almacena todos los diagramas, registros, elementos, ficheros
de texto asociados a un determinado sistema (proyecto), en
un directorio propio de ese proyecto.
 Así se:
 Simplifica el acceso a todos los datos relativos al proyecto.
 Simplifica las uniones entre diagramas y ficheros de texto.
 Asegura la integridad de los datos.(cada proyecto tiene su propio
directorio de proyecto)

6. Características y Módulos
 Características:
 Cubre las fases de análisis y diseño estructurado
 Permite obtener de forma rápida prototipos y
 sistemas de alta calidad fáciles de documenta
 Módulos:
 EasyCASE Professional
 DDMU Mantenimiento del diccionario de datos
 DBE: EasyCASE Database Engineer.

7. Pasos básicos para crear un
Diagrama
 Nombrar los símbolos.
 Añadir y nombrar conexiones.
 Definir símbolos y conexiones en el diccionario de datos.
 Establecer las relaciones con otros diagramas, registros, elementos
y tablas de control

8. Proyecto EasyCase
 Por cada elemento hay que crear hijos, que describan su
especificación.
Pueden ser:
 Entidades Externas: Ficheros de texto o documentos
 Almacenes y Flujos de Datos: Registros (admiten notación BNF),
Elementos, Ficheros de texto o documentos
 Procesos de Datos: Otros DFDs, Especificación
de procesos primitivos, Ficheros de texto o documentos. “Es un conjunto
de información (datos)sobre datos”

9. Módulo DDMU
 Cada vez que se crea un diagrama EasyCase automáticamente graba
información en el diccionario de datos.
 El DDMU permite mantener todos los ficheros del diccionario de datos.
 El DDMU muestra todos los objetos de un diagrama, todos los diagramas
de un proyecto y ficheros de texto asociados. Permite editarlos y
crear nuevas entradas en el DD.
 El DDMU tiene uso exclusivo para evitar inconsistencias, no se puede usar a
la vez que el EasyCase Professional.
 El DDMU controla el acceso mediante un nombre de usuario. También se
puede pedir una clave.
 Para acceder al DDMU vamos al menú Tools de EasyCase y seleccionamos
la opción Run the DDMU (se saldrá del EasyCase Professional. O bien desde
el icono del DDMU en la opción de Inicio->Programas).
