Este documento describe los conceptos básicos de las redes informáticas. Explica que una red informática es un conjunto de computadoras conectadas que comparten información y recursos. Describe los tipos de información analógica y digital, y las principales arquitecturas de redes como PAN, LAN, MAN y WAN. También cubre temas como topologías de red, organización de redes y conceptos como ancho de banda y velocidad de transferencia.

1. DE LAS
REDES
INFORMÁ
TICAS
ECHANIZ JOSEFINA
PUNTE MARIA AGUSTINA
CASTELLANO NICOLAS

2. CONCEPTO DE
INFORMATICA
Una red informática es un conjunto de computadoras
conectadas entre sí, que tienen como finalidad compartir
INFORMACIÓN y RECURSOS.
INFORMACIÓN: Son los elementos que pueden
intercambiarse como documentos, archivos de base de
datos, imágenes, sonidos, mensajería, etc.
RECURSOS: De software y de hardware como: sistemas
operativos, programas, periféricos, etc.

3. LAS COMPUTADORAS SE
COMPONEN:
• Terminal remota o estación de trabajo: Es la computadora de
usuario
• Servidor de red: Es la computadora que controla la gestión de
los datos y el funcionamiento de los recursos, establece
prioridades de acceso o limitan los niveles de acceso de las
estaciones.

4. TIPOS DE INFORMACIÓN
La información analógica es la representada por
señales variables, mientras que la información digital
es muchísimo mas comprimida, expresada con
señales eléctricas, electromagnéticas e incluso
ópticas.

5. ARQUITECTURAS DE LAS REDES DE
INFORMACIÓN:
 PAN: Personal Area Network o Red de Área Personal
Se trata de una configuración básica integrada por dispositivos que están situados en el
entorno personal y local del usuario.
 LAN: Redes de Área Local
La necesidad de procesamiento de mayores volúmenes de información, va ampliando los
recursos de Hardware como los recursos de Software. Es aquí donde aparecen las
redundancias.
Cada nuevo equipo necesitara de su propia impresora y unidad de disco (redundancia de
hardware).
Los datos almacenados en un equipo, podrán requerirse en otros, por lo que deberán ser
replicados(redundancia de datos).
Las computadoras necesitaran tener los mismos programas para manejar muchos datos
(redundancia de software)
La falta de control sobre estas redundancias, ocasionando que los datos actualizados en una
computadora, no se actualicen en las otras, ocasionando inconsistencia de datos.
Todos estos problemas se solucionan con la implementación de LAN, esta pone a nuestra
disposición otras ventajas como el correo electrónico y el chat.
Permiten interconectar computadoras que están dentro de un mismo edificio o en edificios
colindantes.
Las redes LAN permiten usar un medio de transmisión compartida. El cable que conecta los
equipos lleva una señal a la vez, y todos los sistemas se turnan para usarlos, se denomina
red en banda base.

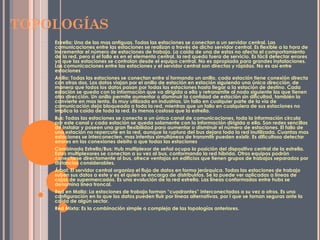

6. TOPOLOGÍAS
• Estrella: Una de las mas antiguas. Todas las estaciones se conectan a un servidor central. Las
comunicaciones entre las estaciones se realizan a través de dicho servidor central. Es flexible a la hora de
incrementar el número de estaciones de trabajo. La caída de una de estas no afecta el comportamiento
de la red, pero si el fallo es en el elemento central, la red queda fuera de servicio. Es fácil detectar errores
ya que las estaciones se controlan desde el equipo central. No es apropiada para grandes instalaciones.
Las comunicaciones entre las estaciones y el servidor central son directas y rápidas. No es así entre
estaciones
• Anillo: Todas las estaciones se conectan entre sí formando un anillo, cada estación tiene conexión directa
con otras dos, Los datos viajan por el anillo de estación en estación siguiendo una única dirección, de
manera que todos los datos pasan por todas las estaciones hasta llegar a la estación de destino. Cada
estación se queda con la información que va dirigida a ella y retransmite al nodo siguiente las que tienen
otra dirección. Un anillo permite aumentar o disminuir la cantidad de estación sin dificultad, también la
convierte en mas lenta. Es muy utilizada en industrias. Un fallo en cualquier parte de la vía de
comunicación deja bloqueada a toda la red, mientras que un fallo en cualquiera de sus estaciones no
implica la caída de toda la red. Es menos costosa que la estrella.
• Bus: Todas las estaciones se conecta a un único canal de comunicaciones, toda la información circula
por este canal y cada estación se queda solamente con la información dirigida a ella. Son redes sencillas
de instalar y poseen una gran flexibilidad para aumentar o disminuir el número de estaciones. El fallo de
una estación no repercute en la red, aunque la ruptura del bus dejara toda la red inutilizada. Cuantas mas
estaciones se interconecten, mas intentos simultáneos de transmitir pueden existir. Es dificultoso detectar
errores en las conexiones debito a que todas las estaciones
• Combinada Estrella/Bus: Hub multiplexor de señal ocupa la posición del dispositivo central de la estrella.
Estos multiplexores se conectan a su vez al bus, conformando la red híbrida. Otros equipos podrán
conectarse directamente al bus, ofrece ventajas en edificios que tienen grupos de trabajos separados por
distancias considerables.
• Árbol: El servidor central organiza el flujo de datos en forma jerárquica. Todas las estaciones de trabajo
suben sus datos a este y es el quien se encarga de distribuirlos. Se la puede ver aplicadas a líneas de
cajas de supermercados. Es una evolución de la red estrella. Las líneas conformadas entre hubs se
denomina línea troncal.
• Red en Malla: La estaciones de trabajo forman “cuadrantes” interconectados a su vez a otros. Es una
configuración en la que los datos pueden fluir por líneas alternativas, por l que se tornan seguras ante la
caída de algún sector.
• Red Mixta: Es la combinación simple o compleja de las topologías anteriores.

7. ARQUITECTURAS DE LAS REDES DE
INFORMACIÓN:
 Man: Redes de área Metropolitana
Son redes de alta velocidad en banda ancha.
La banda ancha lleva múltiples señales a la
vez en el mismo cable. La banda ancha casi
no se utiliza en LAN. Es una de las razones por
la que la tendencia es hacia redes como WAN
y MAN.
 Banda Base: Mayor velocidad pero un solo
tipo de tráfico a la vez, por el mismo canal.
 Banda Ancha: Múltiples tipos de información a
la vez, por el mismo canal.

8. Características y ventajas
de MAN
Ancho de banda Característica principal de las redes MAN.
Nodos de Red
Interconectar más de 500 nodos de acceso las hace eficaces para entornos con muchas
más estaciones de trabajo.
Extensiones de Red
Un diámetro máximo de 50km. (dependiendo del tipo de cable y de la tecnología
empleada) garantiza la cobertura metropolitana.
Distancia entre nodos
Los nodos pueden distanciarse varios km., esto garantiza la interconexión entre
diferentes edificios.
Tráfico en tiempo real
Los tiempos de acceso a la red son mínimos. Los servicios sincrónicos permiten a
aplicaciones en tiempo real, donde es importante que ciertos mensajes atraviesen la red
sin retraso.
Integración voz/datos/ video
Estos servicios sincrónicos requieren una reserva de ancho de banda. Por este motivo
las MAN son optimas para el tráfico multimedia.
Alta disponibilidad
Las MAN tienen como mecanismo de recuperación frente a fallos, que permiten
retomar la operación normal inmediatamente. Cualquier fallo en un nodo o en el cable
es aéreo, reaprovisionamiento de almacenes, el sistemas bancario y otras aplicaciones
donde la indisponibilidad de la red puede traer graves consecuencias.
Alta fiabilidad
El número de bits erróneos que se transmiten por la red, cuando esta opera el mínimo.
Esta tasa de error es menor en la fibra óptica que en el cable de cobre a igual longitud.
Esto hace que las MAN sean adecuadas para en entornos donde los errores resultarían
desastrosos, como el contr5ol de trafico aéreo
Alta seguridad
La fibra óptica de estas redes, las convierte en un medio seguro ya que no es posible
interceptar la señal óptica se puede interrumpir el enlace, provocando la caída del
mismo en forma temporal
Inmunidad al ruido
En lugares críticos donde la red sufre interferencias electromagnéticas considerables
denominadas ruido, el empleo de fibra óptica ofrece comunicaciones libre de estos

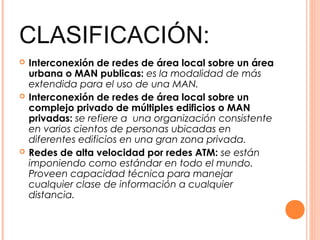

9. CLASIFICACIÓN:
 Interconexión de redes de área local sobre un área
urbana o MAN publicas: es la modalidad de más
extendida para el uso de una MAN.
 Interconexión de redes de área local sobre un
complejo privado de múltiples edificios o MAN
privadas: se refiere a una organización consistente
en varios cientos de personas ubicadas en
diferentes edificios en una gran zona privada.
 Redes de alta velocidad por redes ATM: se están
imponiendo como estándar en todo el mundo.
Proveen capacidad técnica para manejar
cualquier clase de información a cualquier
distancia.

10. WAN: redes de área extensa
Una WAN se extiende mas allá de la
extencion de una MAN. Por lo que
plantea un cambio en el estandar
tecnologico de estas. Su area de
cobertura excede los limites de los
50km., abarcando a veces un pais
e incluso planteando conexiones
intercontinentales.

11. REDES
TELEFONICAS:
 Red telefónica conmutada: es la conexión tradicional. Las
vibraciones de voz se traducen en impulsos eléctricos que se
transmiten a través de los hilos de cobre.
 Red digital de servicios integrados: permiten enviar datos
codificados digitalmente promedio de cable telefónico de
cobre, para mayor velocidad.
 Línea para suscriptor de datos asimétrica: se creo para transmitir
televisión y video a través de cable telefónico.
Son redes que utilizan como medios de
transmisión satelitales artificiales
localizados en orbita alrededor de la
tierra. Los enrutadores tienen una
antena por medio de la cual pueden
solo enviar y recibir datos.

12. ORGANIZACIÓN DE LAS REDES:
Intranet: Es una red privada donde la
tecnología de internet se usa como
arquitectura elemental.
Extranet: Es una intranet que se extiende
más allá de los limites físicos de una
organización.
Internet: Se trata de la interconexión de un
conjunto descentralizado de redes de
distintas dimensiones y topologías
físicamente vinculadas a través de las mas
diversas plataformas. El protocolo de
comunicaciones, garantiza que el conjunto
funcione como una red lógica única, de
alcance global.

13. Concepto de ancho de banda:
Es la cantidad de información o datos que se puede
enviar a través de una conexión de red en un
periodo de tiempo dado.
Velocidad de transferencia:
Se refiere a la velocidad con que un modem puede
transmitir datos.
Tasa de Transferencia:
Es la cantidad de información en bytes que se
transfiere de la computadora del usuario hacia el
servidor y viceversa.

14. ADMINISTRACIÓN DE RECURSOS
COMPARTIDOS
Modelo cliente-servidor:
•Servidor: es la maquina que ofrece informacion o servicios al resto de
los puestos de trabajo en la red. Tipos:
Servidor de impresión
Servidor de archivos
Servidor de paginas web, correo
Servidor de IRC, de base de datos, etc
•Cliente: es la maquina que accede a la información de los
servidores o utiliza sus servicios. Debe cumplir las siguientes
características:
Confiabilidad
Transportabilidad de los dispositivos
Gran capacidad en el procesamiento de info.
Redes entre pares (P2P)
•Es una red de computadoras que se apoya principalmente en la
potencia y ancho de banda de sus participantes
•Tipos: Red pura o Red hibrida, Red Estructurada y no Estructurada.

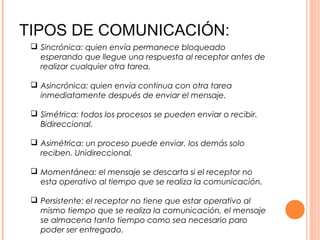

15. TIPOS DE COMUNICACIÓN:
 Sincrónica: quien envía permanece bloqueado
esperando que llegue una respuesta al receptor antes de
realizar cualquier otra tarea.
 Asincrónica: quien envía continua con otra tarea
inmediatamente después de enviar el mensaje.
 Simétrica: todos los procesos se pueden enviar o recibir.
Bidireccional.
 Asimétrica: un proceso puede enviar, los demás solo
reciben. Unidireccional.
 Momentánea: el mensaje se descarta si el receptor no
esta operativo al tiempo que se realiza la comunicación.
 Persistente: el receptor no tiene que estar operativo al
mismo tiempo que se realiza la comunicación, el mensaje
se almacena tanto tiempo como sea necesario paro
poder ser entregado.

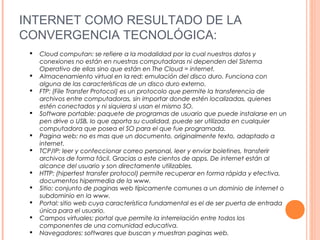

16. INTERNET COMO RESULTADO DE LA
CONVERGENCIA TECNOLÓGICA:
 Cloud computan: se refiere a la modalidad por la cual nuestros datos y
conexiones no están en nuestras computadoras ni dependen del Sistema
Operativo de ellas sino que están en The Cloud = internet.
 Almacenamiento virtual en la red: emulación del disco duro. Funciona con
alguna de las características de un disco duro externo.
 FTP: (File Transfer Protocol) es un protocolo que permite la transferencia de
archivos entre computadoras, sin importar donde estén localizadas, quienes
estén conectados y ni siquiera si usan el mismo SO.
 Software portable: paquete de programas de usuario que puede instalarse en un
pen drive o USB, lo que aporta su cualidad, puede ser utilizada en cualquier
computadora que posea el SO para el que fue programada.
 Pagina web: no es mas que un documento, originalmente texto, adaptado a
internet.
 TCP/IP: leer y confeccionar correo personal, leer y enviar boletines, transferir
archivos de forma fácil. Gracias a este cientos de apps. De internet están al
alcance del usuario y son directamente utilizables.
 HTTP: (hipertest transfer protocol) permite recuperar en forma rápida y efectiva,
documentos hipermedia de la www.
 Sitio: conjunto de paginas web típicamente comunes a un dominio de internet o
subdominio en la www.
 Portal: sitio web cuya característica fundamental es el de ser puerta de entrada
única para el usuario.
 Campos virtuales: portal que permite la interrelación entre todos los
componentes de una comunidad educativa.
 Navegadores: softwares que buscan y muestran paginas web.

17. FORMAS DE COMUNICACIÓN
EN EL INTERNET:
 Dirección IP
 Única dirección para cada computadora en
internet, permite la comunicación entre
computadoras utilizando el protocolo TCP/IP. Se crea
con cuatro números separados por puntos.
 Dirección URL (Universal Resource Locator)
 Modalidad de ubicación por nombre, ruta de
acceso completa y el tipo de servidor en donde se
encuentra.
 DNS (Domain Name Server)
 Son computadoras encargadas de traducir nuestros
pedidos en letras a números
 E-MAIL
 Involucra el envío de mensajes (texto, video, GIF,
etc) de una computadora a otra, permitiendo a la
gente comunicarse a distancia.
