1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
EXTENSIÓN BARCELONA
INGENIERIA DE SISTEMAS
LAPSO 2016- II
ELECTIVA II
Alumno:
Aquiles Guzmán C.I.: 8.277.080
REDES WAN
Barcelona, Marzo 2.016
2. WAN (Wide Area Network)
• Abarcan grandes distancias, desde algunos kilómetros hasta todo el mundo
• La conexión se puede realizar a través de:
• Líneas conmutadas (líneas telefónica, por ejemplo)
• Líneas dedicadas (disponibles continuamente para la transmisión)
VAN (Value Added Network)
• Son redes de valor agregado, propiedad de un operador de red (que la administra) que
brinda el servicio de red a varias compañías a través de contratos de suscripción.
• Utilizadas cuando una compañía no puede o no quiere montar una red propia.
• Generalmente aplicadas a WAN, son redes privadas de múltiples trayectos,
exclusivamente para datos.
Clasificación de Redes –
Por su Alcance Geográfico
3. Materia: Tecnología de la Información
Curso: Profesora Ariana Rosenthal

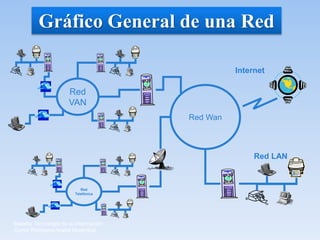

Red Wan
Red
VAN
Red
Telefónica
Red LAN
Internet
Gráfico General de una Red

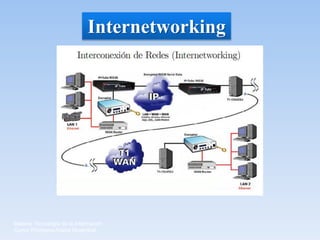

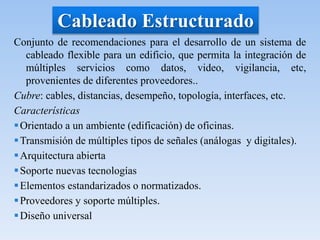

5. Cableado Estructurado
Conjunto de recomendaciones para el desarrollo de un sistema de
cableado flexible para un edificio, que permita la integración de
múltiples servicios como datos, video, vigilancia, etc,
provenientes de diferentes proveedores..
Cubre: cables, distancias, desempeño, topología, interfaces, etc.
Características
Orientado a un ambiente (edificación) de oficinas.
Transmisión de múltiples tipos de señales (análogas y digitales).
Arquitectura abierta
Soporte nuevas tecnologías
Elementos estandarizados o normatizados.
Proveedores y soporte múltiples.
Diseño universal

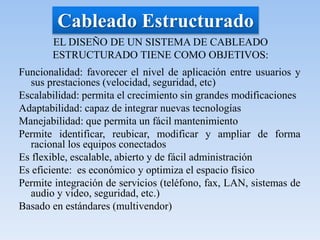

6. Cableado Estructurado
EL DISEÑO DE UN SISTEMA DE CABLEADO
ESTRUCTURADO TIENE COMO OBJETIVOS:
Funcionalidad: favorecer el nivel de aplicación entre usuarios y
sus prestaciones (velocidad, seguridad, etc)
Escalabilidad: permita el crecimiento sin grandes modificaciones
Adaptabilidad: capaz de integrar nuevas tecnologías
Manejabilidad: que permita un fácil mantenimiento
Permite identificar, reubicar, modificar y ampliar de forma
racional los equipos conectados
Es flexible, escalable, abierto y de fácil administración
Es eficiente: es económico y optimiza el espacio físico
Permite integración de servicios (teléfono, fax, LAN, sistemas de
audio y video, seguridad, etc.)
Basado en estándares (multivendor)

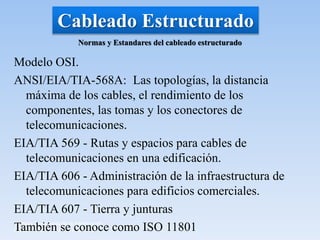

7. Materia: Tecnología de la Información
Curso: Profesora Ariana Rosenthal
Cableado Estructurado
Modelo OSI.
ANSI/EIA/TIA-568A: Las topologías, la distancia
máxima de los cables, el rendimiento de los
componentes, las tomas y los conectores de
telecomunicaciones.
EIA/TIA 569 - Rutas y espacios para cables de
telecomunicaciones en una edificación.
EIA/TIA 606 - Administración de la infraestructura de
telecomunicaciones para edificios comerciales.
EIA/TIA 607 - Tierra y junturas
También se conoce como ISO 11801
Normas y Estandares del cableado estructurado

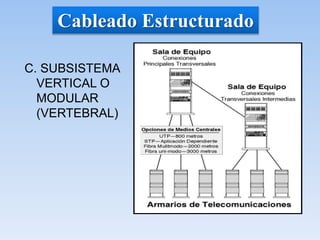

9. Materia: Tecnología de la Información
Curso: Profesora Ariana Rosenthal

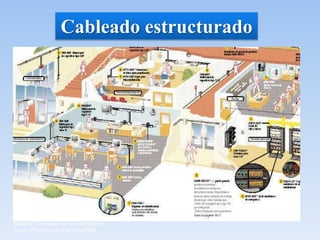

Cableado estructurado

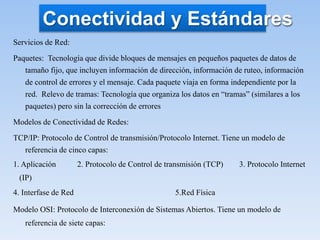

10. Servicios de Red:
Paquetes: Tecnología que divide bloques de mensajes en pequeños paquetes de datos de
tamaño fijo, que incluyen información de dirección, información de ruteo, información
de control de errores y el mensaje. Cada paquete viaja en forma independiente por la
red. Relevo de tramas: Tecnología que organiza los datos en “tramas” (similares a los
paquetes) pero sin la corrección de errores
Modelos de Conectividad de Redes:
TCP/IP: Protocolo de Control de transmisión/Protocolo Internet. Tiene un modelo de
referencia de cinco capas:
1. Aplicación 2. Protocolo de Control de transmisión (TCP) 3. Protocolo Internet
(IP)
4. Interfase de Red 5.Red Física
Modelo OSI: Protocolo de Interconexión de Sistemas Abiertos. Tiene un modelo de
referencia de siete capas:
Conectividad y Estándares

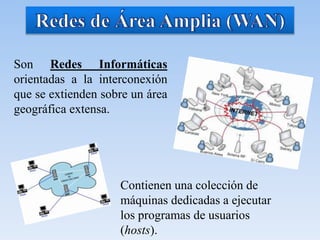

11. Son Redes Informáticas
orientadas a la interconexión
que se extienden sobre un área
geográfica extensa.
Contienen una colección de
máquinas dedicadas a ejecutar
los programas de usuarios
(hosts).

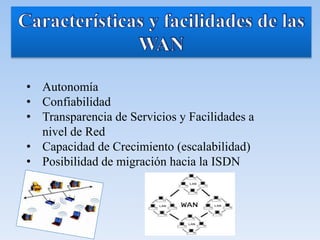

12. • Autonomía
• Confiabilidad
• Transparencia de Servicios y Facilidades a
nivel de Red
• Capacidad de Crecimiento (escalabilidad)
• Posibilidad de migración hacia la ISDN

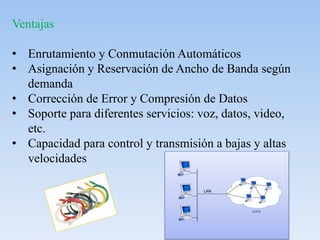

13. Ventajas
• Enrutamiento y Conmutación Automáticos
• Asignación y Reservación de Ancho de Banda según
demanda
• Corrección de Error y Compresión de Datos
• Soporte para diferentes servicios: voz, datos, video,
etc.
• Capacidad para control y transmisión a bajas y altas
velocidades

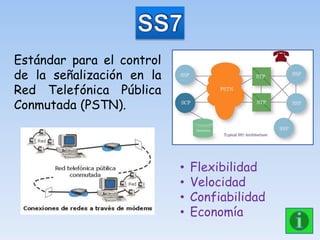

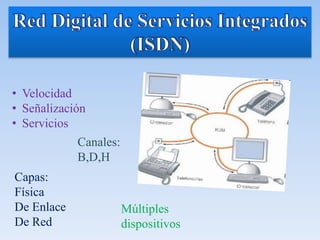

15. Estándar para el control
de la señalización en la
Red Telefónica Pública
Conmutada (PSTN).
• Flexibilidad
• Velocidad
• Confiabilidad
• Economía

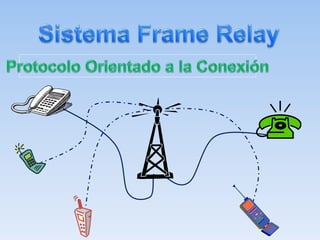

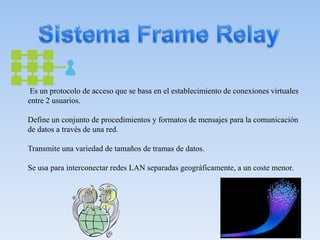

16. Es un protocolo de acceso que se basa en el establecimiento de conexiones virtuales
entre 2 usuarios.
Define un conjunto de procedimientos y formatos de mensajes para la comunicación
de datos a través de una red.
Transmite una variedad de tamaños de tramas de datos.
Se usa para interconectar redes LAN separadas geográficamente, a un coste menor.

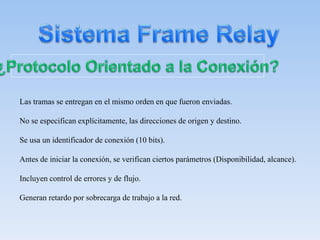

18. Las tramas se entregan en el mismo orden en que fueron enviadas.
No se especifican explícitamente, las direcciones de origen y destino.
Se usa un identificador de conexión (10 bits).
Antes de iniciar la conexión, se verifican ciertos parámetros (Disponibilidad, alcance).
Incluyen control de errores y de flujo.
Generan retardo por sobrecarga de trabajo a la red.
19.
20.

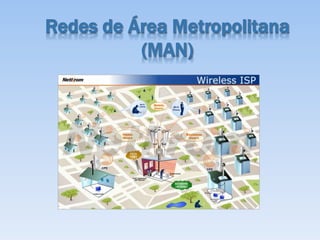

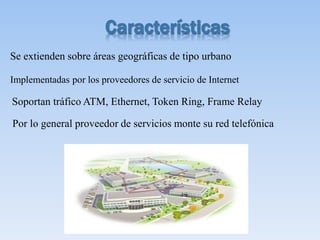

21. Se extienden sobre áreas geográficas de tipo urbano
Implementadas por los proveedores de servicio de Internet
Soportan tráfico ATM, Ethernet, Token Ring, Frame Relay
Por lo general proveedor de servicios monte su red telefónica

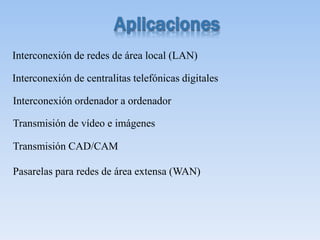

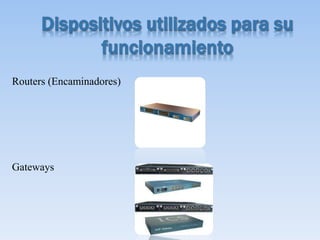

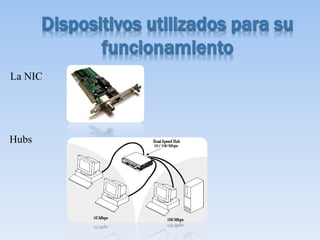

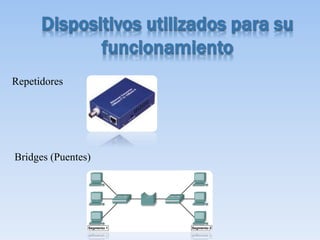

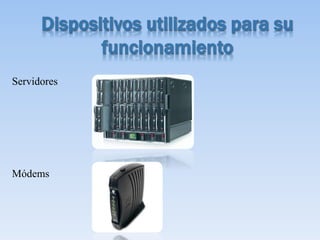

26. Interconexión de redes de área local (LAN)
Interconexión de centralitas telefónicas digitales
Interconexión ordenador a ordenador
Transmisión de vídeo e imágenes
Transmisión CAD/CAM
Pasarelas para redes de área extensa (WAN)

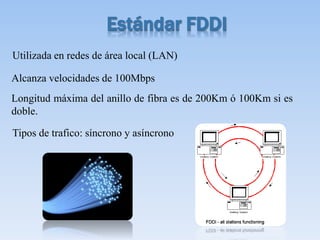

27. Utilizada en redes de área local (LAN)
Alcanza velocidades de 100Mbps
Longitud máxima del anillo de fibra es de 200Km ó 100Km si es
doble.
Tipos de trafico: síncrono y asíncrono

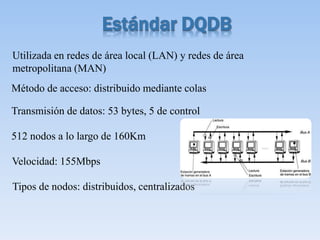

28. Utilizada en redes de área local (LAN) y redes de área
metropolitana (MAN)
Método de acceso: distribuido mediante colas
Transmisión de datos: 53 bytes, 5 de control
512 nodos a lo largo de 160Km
Velocidad: 155Mbps
Tipos de nodos: distribuidos, centralizados

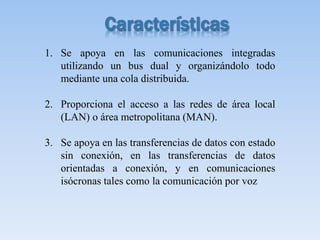

29. 1. Se apoya en las comunicaciones integradas
utilizando un bus dual y organizándolo todo
mediante una cola distribuida.
2. Proporciona el acceso a las redes de área local
(LAN) o área metropolitana (MAN).
3. Se apoya en las transferencias de datos con estado
sin conexión, en las transferencias de datos
orientadas a conexión, y en comunicaciones
isócronas tales como la comunicación por voz

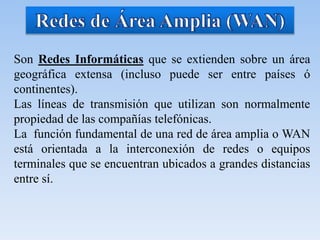

30. Son Redes Informáticas que se extienden sobre un área
geográfica extensa (incluso puede ser entre países ó
continentes).
Las líneas de transmisión que utilizan son normalmente
propiedad de las compañías telefónicas.
La función fundamental de una red de área amplia o WAN
está orientada a la interconexión de redes o equipos
terminales que se encuentran ubicados a grandes distancias
entre sí.

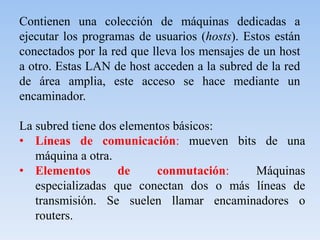

31. Contienen una colección de máquinas dedicadas a
ejecutar los programas de usuarios (hosts). Estos están
conectados por la red que lleva los mensajes de un host
a otro. Estas LAN de host acceden a la subred de la red
de área amplia, este acceso se hace mediante un
encaminador.
La subred tiene dos elementos básicos:
• Líneas de comunicación: mueven bits de una
máquina a otra.
• Elementos de conmutación: Máquinas
especializadas que conectan dos o más líneas de
transmisión. Se suelen llamar encaminadores o
routers.

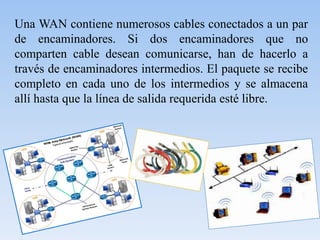

32. Una WAN contiene numerosos cables conectados a un par
de encaminadores. Si dos encaminadores que no
comparten cable desean comunicarse, han de hacerlo a
través de encaminadores intermedios. El paquete se recibe
completo en cada uno de los intermedios y se almacena
allí hasta que la línea de salida requerida esté libre.

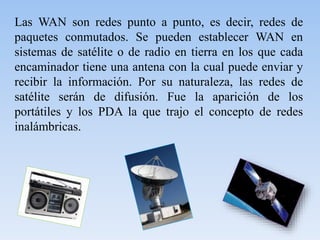

33. Las WAN son redes punto a punto, es decir, redes de
paquetes conmutados. Se pueden establecer WAN en
sistemas de satélite o de radio en tierra en los que cada
encaminador tiene una antena con la cual puede enviar y
recibir la información. Por su naturaleza, las redes de
satélite serán de difusión. Fue la aparición de los
portátiles y los PDA la que trajo el concepto de redes
inalámbricas.
34. • La estructura de las WAN tiende a ser más irregular,
debido a la necesidad de conectar múltiples terminales,
computadores y centros de conmutación.
• contiene un número variado de hosts dedicadas a
ejecutar programas de usuario (de aplicación).
• En casi todas las WAN, la red contiene numerosos
cables o líneas telefónicas
• Las redes WAN pueden incluir tanto líneas dedicadas
como líneas conmutadas
• Posibilidad de conexión con otras redes.

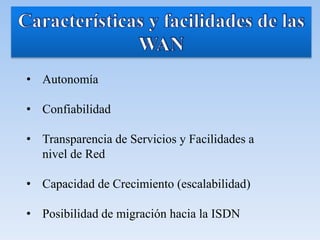

35. • Autonomía
• Confiabilidad
• Transparencia de Servicios y Facilidades a
nivel de Red
• Capacidad de Crecimiento (escalabilidad)
• Posibilidad de migración hacia la ISDN

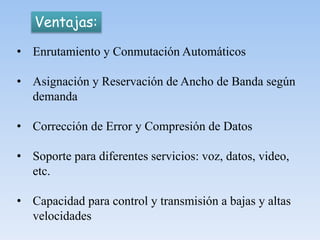

36. Ventajas:
• Enrutamiento y Conmutación Automáticos
• Asignación y Reservación de Ancho de Banda según
demanda
• Corrección de Error y Compresión de Datos
• Soporte para diferentes servicios: voz, datos, video,
etc.
• Capacidad para control y transmisión a bajas y altas
velocidades

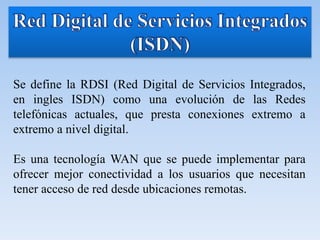

37. Se define la RDSI (Red Digital de Servicios Integrados,
en ingles ISDN) como una evolución de las Redes
telefónicas actuales, que presta conexiones extremo a
extremo a nivel digital.
Es una tecnología WAN que se puede implementar para
ofrecer mejor conectividad a los usuarios que necesitan
tener acceso de red desde ubicaciones remotas.

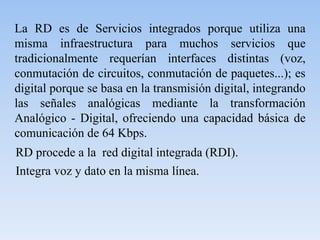

38. La RD es de Servicios integrados porque utiliza una
misma infraestructura para muchos servicios que
tradicionalmente requerían interfaces distintas (voz,
conmutación de circuitos, conmutación de paquetes...); es
digital porque se basa en la transmisión digital, integrando
las señales analógicas mediante la transformación
Analógico - Digital, ofreciendo una capacidad básica de
comunicación de 64 Kbps.
RD procede a la red digital integrada (RDI).
Integra voz y dato en la misma línea.

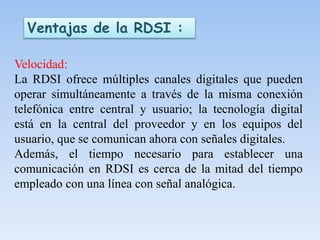

39. Ventajas de la RDSI :
Velocidad:
La RDSI ofrece múltiples canales digitales que pueden
operar simultáneamente a través de la misma conexión
telefónica entre central y usuario; la tecnología digital
está en la central del proveedor y en los equipos del
usuario, que se comunican ahora con señales digitales.
Además, el tiempo necesario para establecer una
comunicación en RDSI es cerca de la mitad del tiempo
empleado con una línea con señal analógica.

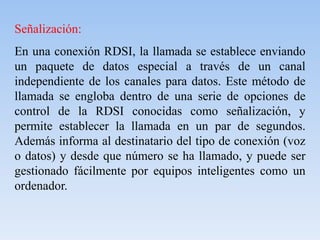

40. Señalización:
En una conexión RDSI, la llamada se establece enviando
un paquete de datos especial a través de un canal
independiente de los canales para datos. Este método de
llamada se engloba dentro de una serie de opciones de
control de la RDSI conocidas como señalización, y
permite establecer la llamada en un par de segundos.
Además informa al destinatario del tipo de conexión (voz
o datos) y desde que número se ha llamado, y puede ser
gestionado fácilmente por equipos inteligentes como un
ordenador.
41. Servicios:
La RDSI no se limita a ofrecer comunicaciones
de voz. Ofrece otros muchos servicios, como
transmisión de datos informáticos (servicios
portadores), télex, facsímil, videoconferencia,
conexión a Internet.., y opciones como llamada en
espera, identidad del origen.

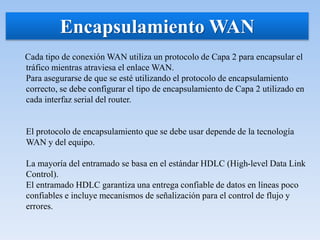

42. Cada tipo de conexión WAN utiliza un protocolo de Capa 2 para encapsular el
tráfico mientras atraviesa el enlace WAN.
Para asegurarse de que se esté utilizando el protocolo de encapsulamiento
correcto, se debe configurar el tipo de encapsulamiento de Capa 2 utilizado en
cada interfaz serial del router.
El protocolo de encapsulamiento que se debe usar depende de la tecnología
WAN y del equipo.
La mayoría del entramado se basa en el estándar HDLC (High-level Data Link
Control).
El entramado HDLC garantiza una entrega confiable de datos en líneas poco
confiables e incluye mecanismos de señalización para el control de flujo y
errores.
Encapsulamiento WAN

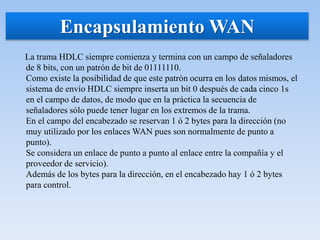

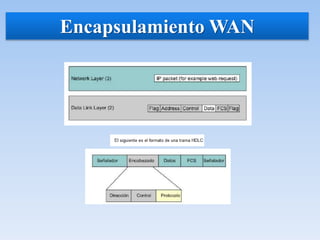

44. La trama HDLC siempre comienza y termina con un campo de señaladores
de 8 bits, con un patrón de bit de 01111110.
Como existe la posibilidad de que este patrón ocurra en los datos mismos, el
sistema de envío HDLC siempre inserta un bit 0 después de cada cinco 1s
en el campo de datos, de modo que en la práctica la secuencia de
señaladores sólo puede tener lugar en los extremos de la trama.
En el campo del encabezado se reservan 1 ó 2 bytes para la dirección (no
muy utilizado por los enlaces WAN pues son normalmente de punto a
punto).
Se considera un enlace de punto a punto al enlace entre la compañía y el
proveedor de servicio).
Además de los bytes para la dirección, en el encabezado hay 1 ó 2 bytes
para control.
Encapsulamiento WAN

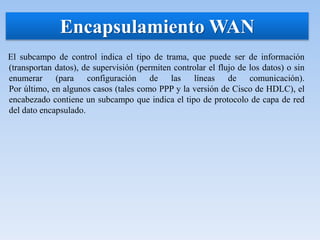

45. El subcampo de control indica el tipo de trama, que puede ser de información
(transportan datos), de supervisión (permiten controlar el flujo de los datos) o sin
enumerar (para configuración de las líneas de comunicación).
Por último, en algunos casos (tales como PPP y la versión de Cisco de HDLC), el
encabezado contiene un subcampo que indica el tipo de protocolo de capa de red
del dato encapsulado.
Encapsulamiento WAN
46. Aplicaciones facilitadoras que apoyan el comercio electrónico:
• Correo electrónico (E-mail): Agiliza las comunicaciones y la persecución
telefónica y abarata los costos.
• Correo de voz: Son los mensajes guardados cuando no está el receptor.
• Maquinas de fax.
• Servicios de información digital: obtener diversa información sin importar la
distancia geográfica.
• Teleconferencias - Videoconferencias - Chat.
• Trabajo en equipo – colaborativo Groupware
Intercambio electrónico de datos (EDI):
• Transacciones directas efectuadas con documentación estándar entre clientes y
proveedores.
Tecnologías de Comercio
Electrónico

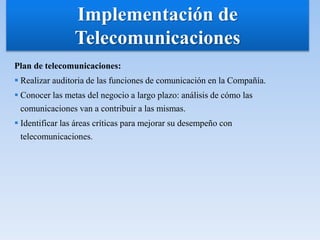

47. Plan de telecomunicaciones:
Realizar auditoria de las funciones de comunicación en la Compañía.
Conocer las metas del negocio a largo plazo: análisis de cómo las
comunicaciones van a contribuir a las mismas.
Identificar las áreas críticas para mejorar su desempeño con
telecomunicaciones.
Implementación de
Telecomunicaciones

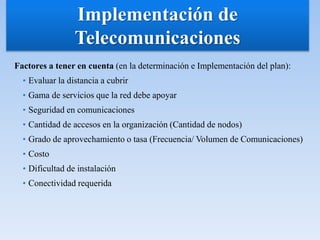

48. Factores a tener en cuenta (en la determinación e Implementación del plan):
• Evaluar la distancia a cubrir
• Gama de servicios que la red debe apoyar
• Seguridad en comunicaciones
• Cantidad de accesos en la organización (Cantidad de nodos)
• Grado de aprovechamiento o tasa (Frecuencia/ Volumen de Comunicaciones)
• Costo
• Dificultad de instalación
• Conectividad requerida
Implementación de
Telecomunicaciones

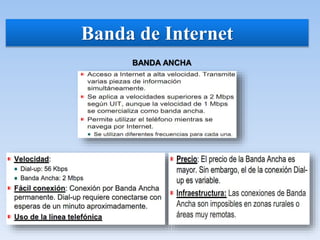

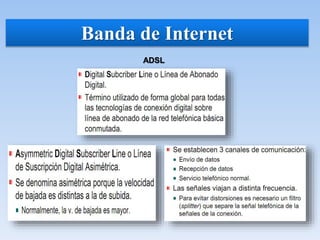

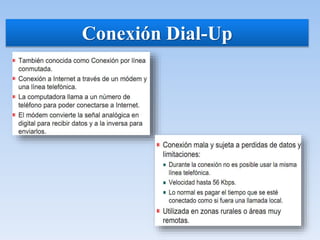

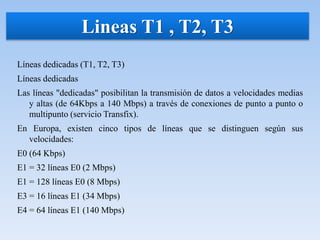

54. Líneas dedicadas (T1, T2, T3)
Líneas dedicadas
Las líneas "dedicadas" posibilitan la transmisión de datos a velocidades medias
y altas (de 64Kbps a 140 Mbps) a través de conexiones de punto a punto o
multipunto (servicio Transfix).
En Europa, existen cinco tipos de líneas que se distinguen según sus
velocidades:
E0 (64 Kbps)
E1 = 32 líneas E0 (2 Mbps)
E1 = 128 líneas E0 (8 Mbps)
E3 = 16 líneas E1 (34 Mbps)
E4 = 64 líneas E1 (140 Mbps)
Lineas T1 , T2, T3

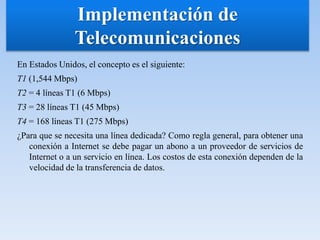

55. En Estados Unidos, el concepto es el siguiente:
T1 (1,544 Mbps)
T2 = 4 líneas T1 (6 Mbps)
T3 = 28 líneas T1 (45 Mbps)
T4 = 168 líneas T1 (275 Mbps)
¿Para que se necesita una línea dedicada? Como regla general, para obtener una
conexión a Internet se debe pagar un abono a un proveedor de servicios de
Internet o a un servicio en línea. Los costos de esta conexión dependen de la
velocidad de la transferencia de datos.
Implementación de
Telecomunicaciones

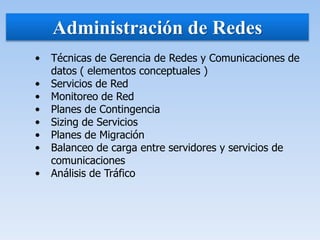

56. Administración de Redes
• Técnicas de Gerencia de Redes y Comunicaciones de
datos ( elementos conceptuales )
• Servicios de Red
• Monitoreo de Red
• Planes de Contingencia
• Sizing de Servicios
• Planes de Migración
• Balanceo de carga entre servidores y servicios de
comunicaciones
• Análisis de Tráfico

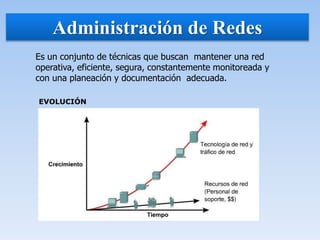

57. Administración de Redes
Es un conjunto de técnicas que buscan mantener una red
operativa, eficiente, segura, constantemente monitoreada y
con una planeación y documentación adecuada.
EVOLUCIÓN

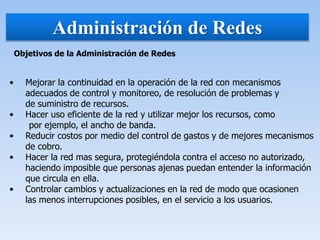

58. Administración de Redes
Objetivos de la Administración de Redes
• Mejorar la continuidad en la operación de la red con mecanismos
adecuados de control y monitoreo, de resolución de problemas y
de suministro de recursos.
• Hacer uso eficiente de la red y utilizar mejor los recursos, como
por ejemplo, el ancho de banda.
• Reducir costos por medio del control de gastos y de mejores mecanismos
de cobro.
• Hacer la red mas segura, protegiéndola contra el acceso no autorizado,
haciendo imposible que personas ajenas puedan entender la información
que circula en ella.
• Controlar cambios y actualizaciones en la red de modo que ocasionen
las menos interrupciones posibles, en el servicio a los usuarios.
