1) Una red de computadoras conecta equipos que comparten información y recursos para incrementar la eficiencia. 2) Las redes se clasifican en LAN, MAN y WAN dependiendo de su alcance geográfico. 3) Las topologías más comunes son en anillo, bus, estrella e inalámbricas que no requieren cables.

2. José Daniel Riascos Riascos
Alejandro Rodríguez Echeverri
Karen Stephany Montaño Hurtado
Zandy Majestic Ceballos Álvarez

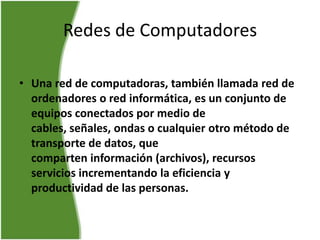

3. Redes de Computadores
• Una red de computadoras, también llamada red de
ordenadores o red informática, es un conjunto de
equipos conectados por medio de
cables, señales, ondas o cualquier otro método de
transporte de datos, que
comparten información (archivos), recursos
servicios incrementando la eficiencia y
productividad de las personas.

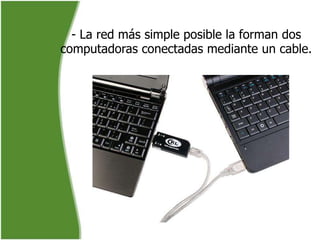

4. - La red más simple posible la forman dos
computadoras conectadas mediante un cable.

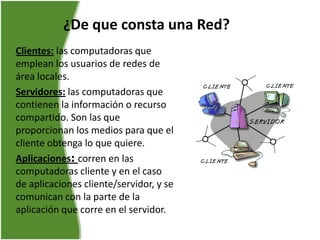

5. ¿De que consta una Red?
Clientes: las computadoras que
emplean los usuarios de redes de
área locales.
Servidores: las computadoras que
contienen la información o recurso
compartido. Son las que
proporcionan los medios para que el
cliente obtenga lo que quiere.
Aplicaciones: corren en las
computadoras cliente y en el caso
de aplicaciones cliente/servidor, y se
comunican con la parte de la
aplicación que corre en el servidor.

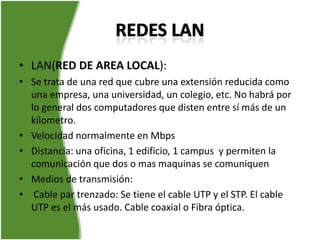

7. • LAN(RED DE AREA LOCAL):
• Se trata de una red que cubre una extensión reducida como
una empresa, una universidad, un colegio, etc. No habrá por
lo general dos computadores que disten entre sí más de un
kilometro.
• Velocidad normalmente en Mbps
• Distancia: una oficina, 1 edificio, 1 campus y permiten la
comunicación que dos o mas maquinas se comuniquen
• Medios de transmisión:
• Cable par trenzado: Se tiene el cable UTP y el STP. El cable
UTP es el más usado. Cable coaxial o Fibra óptica.

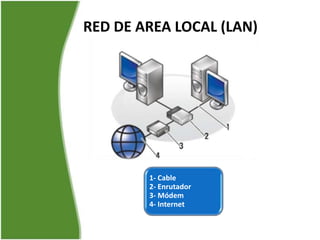

8. RED DE AREA LOCAL (LAN)
1- Cable
2- Enrutador
3- Módem
4- Internet

9. • MAN(Red De Área Metropolitana):
• Las redes de área metropolitana cubren extensiones mayores
como puede ser una ciudad o localidad.
• CARACTERISTICAS
• Se utilizan para unir redes LAN
• Velocidad: Las velocidades son altas: en Mbps
• Tasas de errores: Son bajas.
• Costos: Son medios. Más altos que los de las redes tipo LAN y
menores que los de la WAN.
• Medios de transmisión: Generalmente son de fibra óptica.

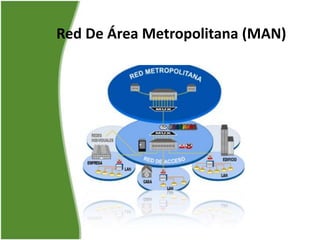

10. Red De Área Metropolitana (MAN)

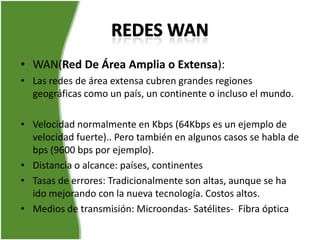

11. • WAN(Red De Área Amplia o Extensa):
• Las redes de área extensa cubren grandes regiones
geográficas como un país, un continente o incluso el mundo.
• Velocidad normalmente en Kbps (64Kbps es un ejemplo de
velocidad fuerte).. Pero también en algunos casos se habla de
bps (9600 bps por ejemplo).
• Distancia o alcance: países, continentes
• Tasas de errores: Tradicionalmente son altas, aunque se ha
ido mejorando con la nueva tecnología. Costos altos.
• Medios de transmisión: Microondas- Satélites- Fibra óptica

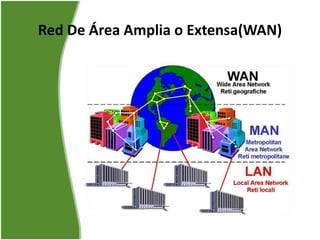

12. Red De Área Amplia o Extensa(WAN)

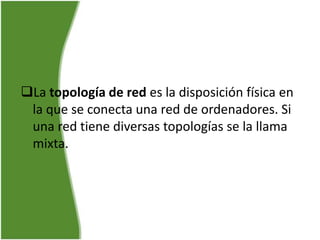

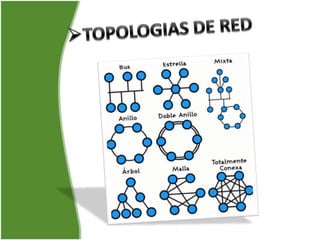

14. La topología de red es la disposición física en
la que se conecta una red de ordenadores. Si
una red tiene diversas topologías se la llama
mixta.

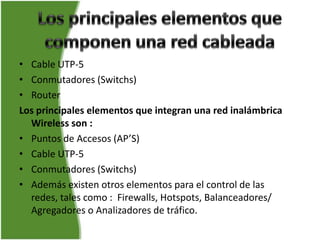

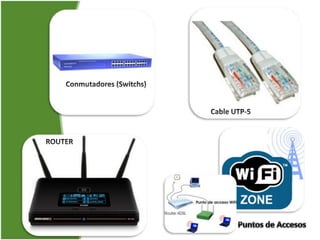

15. • Cable UTP-5
• Conmutadores (Switchs)
• Router
Los principales elementos que integran una red inalámbrica
Wireless son :
• Puntos de Accesos (AP’S)
• Cable UTP-5
• Conmutadores (Switchs)
• Además existen otros elementos para el control de las
redes, tales como : Firewalls, Hotspots, Balanceadores/
Agregadores o Analizadores de tráfico.

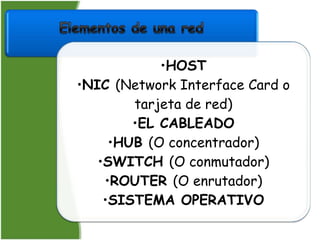

17. •HOST
•NIC (Network Interface Card o
tarjeta de red)
•EL CABLEADO
•HUB (O concentrador)
•SWITCH (O conmutador)
•ROUTER (O enrutador)
•SISTEMA OPERATIVO

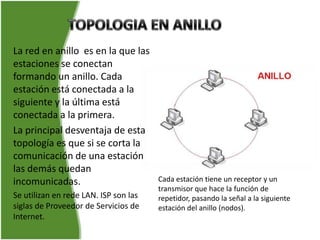

18. La red en anillo es en la que las
estaciones se conectan
formando un anillo. Cada
estación está conectada a la
siguiente y la última está
conectada a la primera.
La principal desventaja de esta
topología es que si se corta la
comunicación de una estación
las demás quedan
incomunicadas. Cada estación tiene un receptor y un
transmisor que hace la función de
Se utilizan en rede LAN. ISP son las repetidor, pasando la señal a la siguiente
siglas de Proveedor de Servicios de estación del anillo (nodos).
Internet.

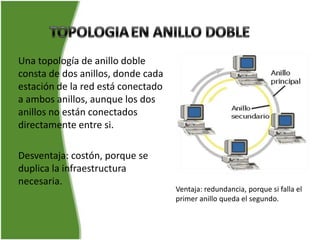

19. Una topología de anillo doble
consta de dos anillos, donde cada
estación de la red está conectado
a ambos anillos, aunque los dos
anillos no están conectados
directamente entre si.
Desventaja: costón, porque se
duplica la infraestructura
necesaria.
Ventaja: redundancia, porque si falla el
primer anillo queda el segundo.

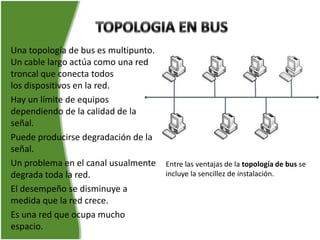

20. Una topología de bus es multipunto.
Un cable largo actúa como una red
troncal que conecta todos
los dispositivos en la red.
Hay un límite de equipos
dependiendo de la calidad de la
señal.
Puede producirse degradación de la
señal.
Un problema en el canal usualmente Entre las ventajas de la topología de bus se
degrada toda la red. incluye la sencillez de instalación.
El desempeño se disminuye a
medida que la red crece.
Es una red que ocupa mucho
espacio.

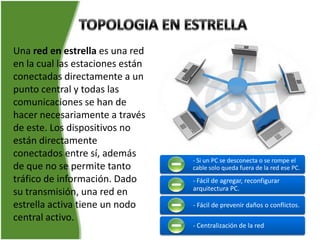

21. Una red en estrella es una red
en la cual las estaciones están
conectadas directamente a un
punto central y todas las
comunicaciones se han de
hacer necesariamente a través
de este. Los dispositivos no
están directamente
conectados entre sí, además
- Si un PC se desconecta o se rompe el
de que no se permite tanto cable solo queda fuera de la red ese PC.
tráfico de información. Dado - Fácil de agregar, reconfigurar
arquitectura PC.
su transmisión, una red en
estrella activa tiene un nodo - Fácil de prevenir daños o conflictos.
central activo.
- Centralización de la red

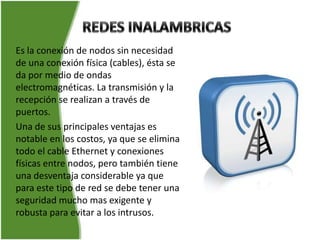

22. Es la conexión de nodos sin necesidad
de una conexión física (cables), ésta se
da por medio de ondas
electromagnéticas. La transmisión y la
recepción se realizan a través de
puertos.
Una de sus principales ventajas es
notable en los costos, ya que se elimina
todo el cable Ethernet y conexiones
físicas entre nodos, pero también tiene
una desventaja considerable ya que
para este tipo de red se debe tener una
seguridad mucho mas exigente y
robusta para evitar a los intrusos.

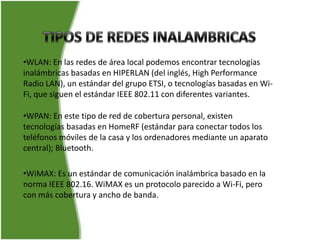

23. •WLAN: En las redes de área local podemos encontrar tecnologías
inalámbricas basadas en HIPERLAN (del inglés, High Performance
Radio LAN), un estándar del grupo ETSI, o tecnologías basadas en Wi-
Fi, que siguen el estándar IEEE 802.11 con diferentes variantes.
•WPAN: En este tipo de red de cobertura personal, existen
tecnologías basadas en HomeRF (estándar para conectar todos los
teléfonos móviles de la casa y los ordenadores mediante un aparato
central); Bluetooth.
•WiMAX: Es un estándar de comunicación inalámbrica basado en la
norma IEEE 802.16. WiMAX es un protocolo parecido a Wi-Fi, pero
con más cobertura y ancho de banda.
