La conversión de señales análogas a digitales facilita su procesamiento, codificación, comprensión y hace que la señal sea más resistente al ruido. Este proceso convierte la señal análoga continua en una señal digital discreta mediante muestreo, cuantización y codificación en números binarios. La señal digital tiene ventajas como amplificación y detección de errores pero requiere conversión y decodificación.

2. Es la conversión de señales
análogas a digitales
¿Nos ayuda a?
• Facilitar su procesamiento
• Facilitar su codificación
• Facilitar su comprensión
• Hacer una señal inmune al ruido y a
interferencias

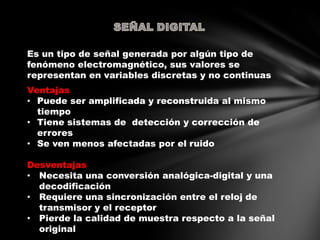

3. Es un tipo de señal generada por algún tipo de
fenómeno electromagnético, sus valores se
representan en variables discretas y no continuas
Ventajas
• Puede ser amplificada y reconstruida al mismo
tiempo
• Tiene sistemas de detección y corrección de
errores
• Se ven menos afectadas por el ruido
Desventajas
• Necesita una conversión analógica-digital y una
decodificación
• Requiere una sincronización entre el reloj de
transmisor y el receptor
• Pierde la calidad de muestra respecto a la señal
original

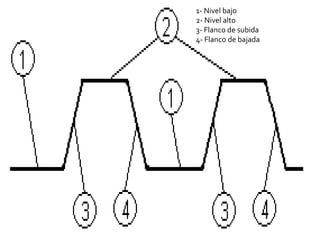

4. 1- Nivel bajo
2- Nivel alto
3- Flanco de subida
4- Flanco de bajada

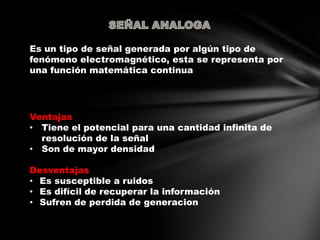

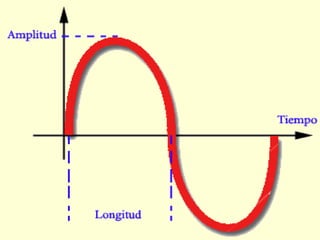

5. Es un tipo de señal generada por algún tipo de
fenómeno electromagnético, esta se representa por
una función matemática continua
Ventajas
• Tiene el potencial para una cantidad infinita de
resolución de la señal
• Son de mayor densidad
Desventajas
• Es susceptible a ruidos
• Es difícil de recuperar la información
• Sufren de perdida de generacion

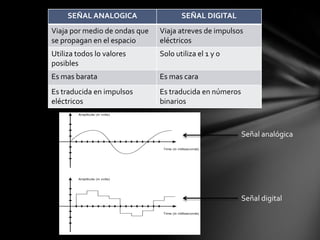

7. SEÑAL ANALOGICA SEÑAL DIGITAL
Viaja por medio de ondas que
se propagan en el espacio
Viaja atreves de impulsos
eléctricos
Utiliza todos lo valores
posibles
Solo utiliza el 1 y 0
Es mas barata Es mas cara
Es traducida en impulsos
eléctricos
Es traducida en números
binarios
Señal analógica
Señal digital

8. Se convierte en 3 pasos
1. Muestreo de la señal analógica
2. Cuantización de la propia señal
3. Codificación del resultado de la cuantización, en código
binario
Muestreo de la señal analógica
Para convertir una señal analógica en digital, el primer paso consiste en
realizar un muestreo de ésta, o lo que es igual, tomar diferentes muestras de
tensiones o voltajes en diferentes puntos de la onda senoidal. La frecuencia a
la que se realiza el muestreo se denomina razón, tasa o también frecuencia
de muestreo y se mide en kilo Hertz (kHz). En el caso de una grabación digital
de audio, a mayor cantidad de muestras tomadas, mayor calidad y fidelidad
tendrá la señal digital resultante.

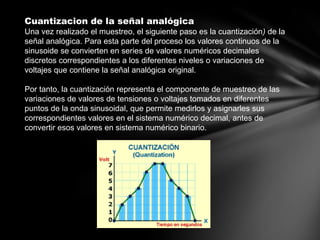

9. Cuantizacion de la señal analógica
Una vez realizado el muestreo, el siguiente paso es la cuantización) de la
señal analógica. Para esta parte del proceso los valores continuos de la
sinusoide se convierten en series de valores numéricos decimales
discretos correspondientes a los diferentes niveles o variaciones de
voltajes que contiene la señal analógica original.
Por tanto, la cuantización representa el componente de muestreo de las
variaciones de valores de tensiones o voltajes tomados en diferentes
puntos de la onda sinusoidal, que permite medirlos y asignarles sus
correspondientes valores en el sistema numérico decimal, antes de
convertir esos valores en sistema numérico binario.

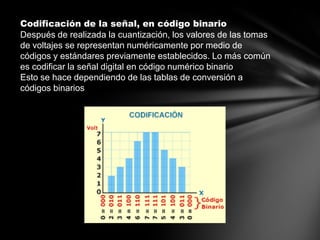

10. Codificación de la señal, en código binario
Después de realizada la cuantización, los valores de las tomas
de voltajes se representan numéricamente por medio de
códigos y estándares previamente establecidos. Lo más común
es codificar la señal digital en código numérico binario
Esto se hace dependiendo de las tablas de conversión a
códigos binarios
