1. Unidad I - Clase 2 Redes del Computador I Prof. Yván Millán

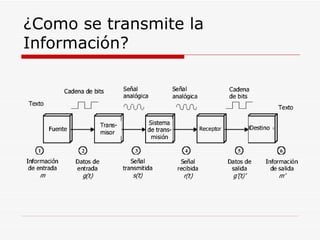

2. ¿Como se transmite la Información?

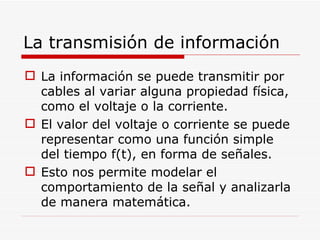

3. La transmisión de información La información se puede transmitir por cables al variar alguna propiedad física, como el voltaje o la corriente. El valor del voltaje o corriente se puede representar como una función simple del tiempo f(t), en forma de señales. Esto nos permite modelar el comportamiento de la señal y analizarla de manera matemática.

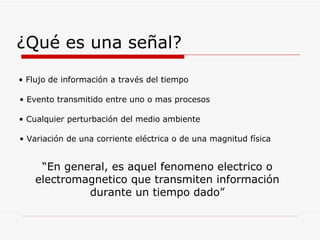

4. ¿Qué es una señal? “ En general, es aquel fenomeno electrico o electromagnetico que transmiten información durante un tiempo dado” Flujo de información a través del tiempo Evento transmitido entre uno o mas procesos Cualquier perturbación del medio ambiente Variación de una corriente eléctrica o de una magnitud física

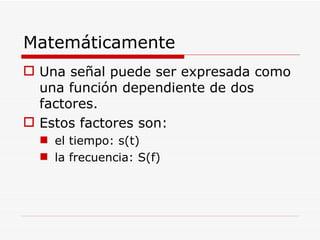

5. Una señal puede ser expresada como una función dependiente de dos factores. Estos factores son: el tiempo: s(t) la frecuencia: S(f) Matemáticamente

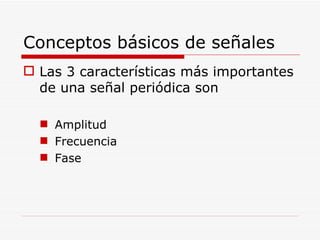

6. Conceptos básicos de señales Las 3 características más importantes de una señal periódica son Amplitud Frecuencia Fase

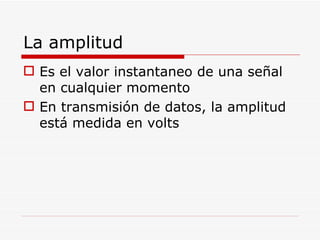

7. La amplitud Es el valor instantaneo de una señal en cualquier momento En transmisión de datos, la amplitud está medida en volts

8. La frecuencia Es el inverso del perido (1/T) Representa el número de repeticiones de un periodo por segundo. Expresado en ciclos por segundo, o hertz (Hz).

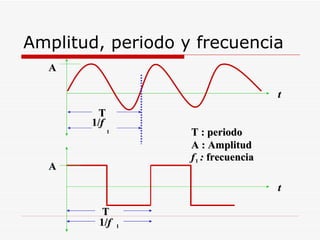

9. Amplitud, periodo y frecuencia t T A A T 1/ f 1 t T : periodo A : Amplitud 1/ f 1 f : frecuencia 1

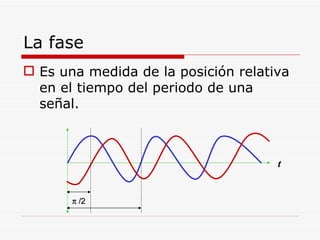

10. La fase Es una medida de la posición relativa en el tiempo del periodo de una señal. t  /2

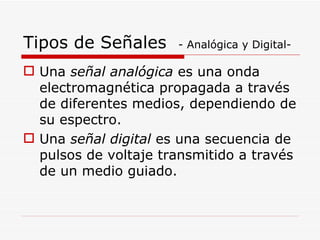

11. Una señal analógica es una onda electromagnética propagada a través de diferentes medios, dependiendo de su espectro. Una señal digital es una secuencia de pulsos de voltaje transmitido a través de un medio guiado. Tipos de Señales - Analógica y Digital-

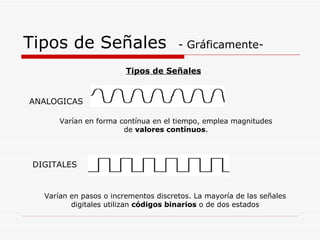

12. Tipos de Señales - Gráficamente- Tipos de Señales ANALOGICAS DIGITALES Varían en forma contínua en el tiempo, emplea magnitudes de valores contínuos . Varían en pasos o incrementos discretos. La mayoría de las señales digitales utilizan códigos binarios o de dos estados

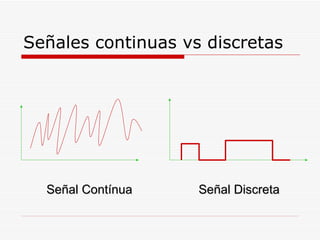

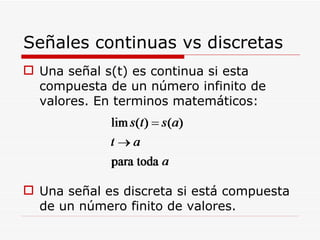

13. Señales continuas vs discretas Una señal s(t) es continua si esta compuesta de un número infinito de valores. En terminos matemáticos: Una señal es discreta si está compuesta de un número finito de valores.

14. Señales continuas vs discretas Señal Contínua Señal Discreta

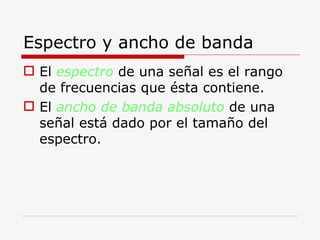

15. Espectro y ancho de banda El espectro de una señal es el rango de frecuencias que ésta contiene. El ancho de banda absoluto de una señal está dado por el tamaño del espectro.

16. Señales portadoras Normalmente se usa una señal periodica denomida portadora Esta señal se encarga de “transportar” la información a transmitir La información se consigue modificando algún parámetro propio de la portadora como: la amplitud de la señal la frecuencia de la señal la fase de la señal

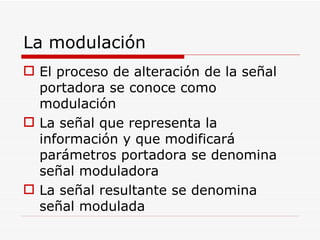

17. La modulación El proceso de alteración de la señal portadora se conoce como modulación La señal que representa la información y que modificará parámetros portadora se denomina señal moduladora La señal resultante se denomina señal modulada

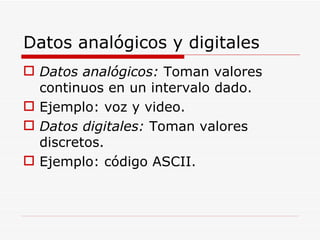

18. Datos analógicos y digitales Datos analógicos: Toman valores continuos en un intervalo dado. Ejemplo: voz y video. Datos digitales: Toman valores discretos. Ejemplo: código ASCII.

19. Transmitiendo con señales analógicas Señales analógicas Representan datos con ondas electromagnéticas que varían constantemente Datos analógicos Datos digitales Pulsos de Voltaje Binario Módem Señal Análogica (Frecuencia Portadora) Transmisión Analógica Transmisión Digital Voz (Ondas de Sonido) Teléfono Señal Analógica Transmisión Analógica

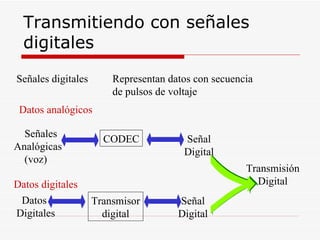

20. Transmitiendo con señales digitales Señales digitales Representan datos con secuencia de pulsos de voltaje Datos analógicos Datos digitales Datos Digitales Transmisor digital Señal Digital Transmisión Digital Señales Analógicas (voz) CODEC Señal Digital

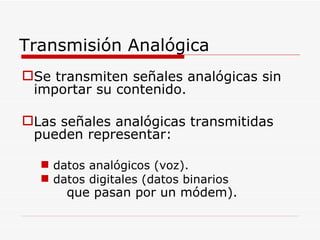

21. Transmisión Analógica Se transmiten señales analógicas sin importar su contenido. Las señales analógicas transmitidas pueden representar: datos analógicos (voz). datos digitales (datos binarios que pasan por un módem).

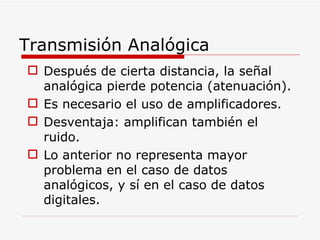

22. Después de cierta distancia, la señal analógica pierde potencia (atenuación). Es necesario el uso de amplificadores. Desventaja: amplifican también el ruido. Lo anterior no representa mayor problema en el caso de datos analógicos, y sí en el caso de datos digitales. Transmisión Analógica

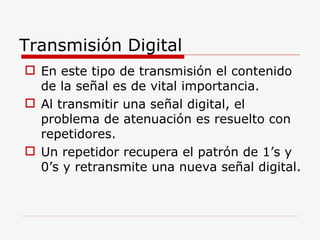

23. Transmisión Digital En este tipo de transmisión el contenido de la señal es de vital importancia. Al transmitir una señal digital, el problema de atenuación es resuelto con repetidores. Un repetidor recupera el patrón de 1’s y 0’s y retransmite una nueva señal digital.

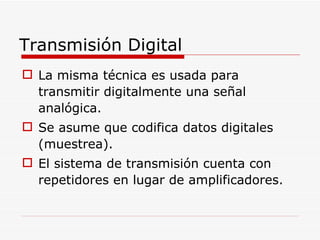

24. La misma técnica es usada para transmitir digitalmente una señal analógica. Se asume que codifica datos digitales (muestrea). El sistema de transmisión cuenta con repetidores en lugar de amplificadores. Transmisión Digital

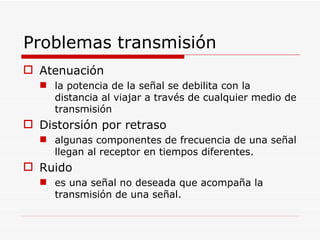

25. Problemas transmisión Atenuación la potencia de la señal se debilita con la distancia al viajar a través de cualquier medio de transmisión Distorsión por retraso algunas componentes de frecuencia de una señal llegan al receptor en tiempos diferentes. Ruido es una señal no deseada que acompaña la transmisión de una señal.

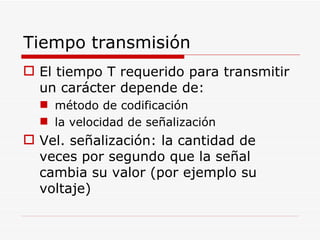

26. Tiempo transmisión El tiempo T requerido para transmitir un carácter depende de: método de codificación la velocidad de señalización Vel. señalización: la cantidad de veces por segundo que la señal cambia su valor (por ejemplo su voltaje)

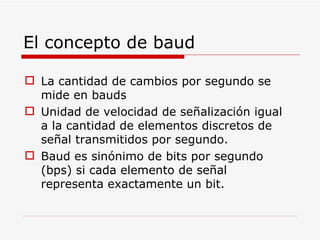

27. El concepto de baud La cantidad de cambios por segundo se mide en bauds Unidad de velocidad de señalización igual a la cantidad de elementos discretos de señal transmitidos por segundo. Baud es sinónimo de bits por segundo (bps) si cada elemento de señal representa exactamente un bit.

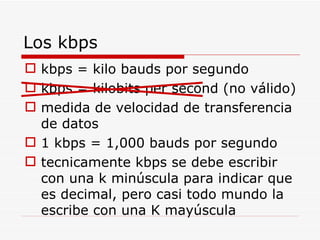

28. Los kbps kbps = kilo bauds por segundo kbps = kilobits per second (no válido) medida de velocidad de transferencia de datos 1 kbps = 1,000 bauds por segundo tecnicamente kbps se debe escribir con una k minúscula para indicar que es decimal, pero casi todo mundo la escribe con una K mayúscula

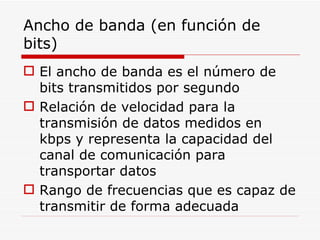

29. Ancho de banda (en función de bits) El ancho de banda es el número de bits transmitidos por segundo Relación de velocidad para la transmisión de datos medidos en kbps y representa la capacidad del canal de comunicación para transportar datos Rango de frecuencias que es capaz de transmitir de forma adecuada
