Este documento describe los diferentes métodos de procesamiento de películas radiográficas, incluyendo procesamiento digital, procesamiento químico, y procesamiento manual vs automático. Explica las etapas clave de revelado, lavado, fijación y secado para convertir una imagen latente en una visible. También discute los requisitos, ventajas e inconvenientes de los diferentes métodos.

1. PROCESAMIENTO DE LAPELÍCULA
INTEGRANTES:
• Torres Quispe Alessandra Pilar
• Alayo Sandoval Carlos Daniel

2. .
2
El término procesamiento se usa en general
para describir la secuencia de
acontecimientos requerida para convertir la
imagen latente visible, contenida en la
emulsión de la película sensibilizada o en el
elemento fosforescente o de estado sólido de
los sensores digitales, en la película
radiográfica visible en blanco y negro o en la
imagen digital..
A continuación presentaremos dos métodos implicados que son:
• PROCESAMIENTO DIGITAL INFORMÁTICO
• PROCESAMIENTO QUÍMICO

3. 3
OBJETIVOS
IDENTIFICAR CADA UNO DE LOS PASOS DURTANTE EL
PROCESAMIENTO DE LA PELICULA RADIOGRÁFICA.
ESTABLECER LA IMPOTANCIA DEL PROCESAMIENTO
RADIOGRDENTIFICAR CADA AFICO
REALIZAR UNA TECNICA RADIOLOGICA DECUADA PARA
GARANTIZAR UN RESULTADO OPTIMO.
CONVERTIR UNA IMAGEN INVISIBLE A UNA IMÁGEN
LATENTE.

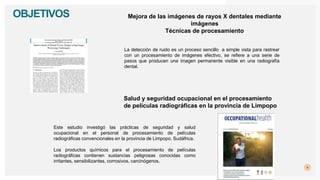

4. 4
OBJETIVOS
La detección de ruido es un proceso sencillo a simple vista para rastrear
con un procesamiento de imágenes efectivo, se refiere a una serie de
pasos que producen una imagen permanente visible en una radiografía
dental.
Este estudio investigó las prácticas de seguridad y salud
ocupacional en el personal de procesamiento de películas
radiográficas convencionales en la provincia de Limpopo, Sudáfrica.
Salud y seguridad ocupacional en el procesamiento
de películas radiográficas en la provincia de Limpopo
Los productos químicos para el procesamiento de películas
radiográficas contienen sustancias peligrosas conocidas como
irritantes, sensibilizantes, corrosivos, carcinógenos.
Mejora de las imágenes de rayos X dentales mediante
imágenes
Técnicas de procesamiento

5. .
PROCESAMIENTO DIGITAL
INFORMÁTICO
5
La imagen digital se captura en pixeles mediante dos tipos de
sensores:
• ESTADO SOLIDO
• PLACAS FOSFORESCENTES FOTOESTIMULABLES.

6. 6
• Los sensores de estado sólido introducen la
información de modo directo a partir de cada pixel en
el conversor analógico-digital del ordenador como una
señal de tensión analógica.
Estado solido

7. 7
• Exisen varios sistemas odontológicos disponibles, aunque su diseño
es diferente, todos trabajan sobre el mismo principio y que es el
siguiente:
Placas fosforescentes
Las placas fosforescentes no estan directamente
conectadas al ordenador, por lo que se requiere una fase
intermedia cuando se lee la placa.
• Durante el procedimiento radiográfico, el elemento
fosforescente de la placa absorbe y almacena la energía
de rayos x que no ha sido atenuada por el paciente.
• A continuación se coloca la placa en el lector.
• Se explora la placa con un haz de láser y la energía
almacenada de los rayos x se libera como luz
• La luz detectada por un tubo fotomultiplicador, se
convierte en una señal eléctrica y se introduce en el
conversor analógico – digital del ordenador conectado.
• Se limpia la placa que queda lista para un nuevo uso

8. FUNDAMENTOS DEL PROCESAMIENTO DE LA
PELÍCULA
Los cristales de haluro de plata de la emulsión de
la película absorben la radiación X durante la
exposición y almacenan la energía, la cual forma
un patrón y una imagen invisible dentro de los
cristales de la emulsión en la película expuesta.
PROCESADO
QUÍMICO
8
● IMAGEN LATENTE > IMAGEN VISIBLE
● CONSERVAR IMAGEN RECEPCIONADA

9. PELICULA RADIOGRÁFICA: COMPOSICIÓN
9
• Plástico poliéster.
• Soporta el calor, humedad y exposición química.
• Transparente, ligero tinte azul.
BASE DE PELICULA CAPA DEL
ADHESIVO
• Delgada capa de material adhesivo.
EMULSION DE LA
PELICULA
• Cubierta unida a ambos lados de la base de la película con
una capa de adhesivo para dar mayor sensibilidad a la
radiación X.
• Mezcla homogénea de gelatina y cristales haloides de
plata.
CAPA PROTECTORA
• Cubierta transparente delgada que se coloca sobre la
emulsion, sirve para proteger a la superficie durante la
exposición y almacenan la energía de esta.
“Constan de una base de acetato de celulosa transparente
con una emulsión de cristales de haloideos de plata,
suspendidas en una gelatina, que la recubre por ambos
lados.

10. FASESQUEINTERVIENEN ENLACONVERSIÓNDELAEMULSIÓN VERDEDELAPELÍCULAENLA
RADIOGRAFÍA
*
10
FASE 1:
REVELADO
Los cristales de haluro de
plata sensibilizados de la
emulsión se convierten
mediante el revelador en plata
metálica negra para producir
las partes negras/ grises de la
imagen
FASE 2: LAVADO
La película se lava en
agua para eliminar la
solución residual de
revelador.
FASE 3:
FIJACIÓN
Los cristales de haluro de plata
no sensibilizados de la
emulsión son eliminados por el
fijador para dejar al
descubierto las partes
transparentes o blancas de la
imagen y se endurece la
emulsión.
Que hara conservar y fijar la
imagen latente a visible
FASE 4: LAVADO
La película se lava con
detenimiento en agua
corriente para eliminar la
solución residual de fijador.
FASE 5: SECADO
Se seca la radiografía en
blanco/negro/gris
resultante.

11. METODOS PRÁCTICOS:
11
• Absoluta hermeticidad a la luz
• Espacio de trabajo adecuado
• Ventilación adecuada
• Instalación de lavado adecuada
• Instalaciones de almacenamiento de película adecuadas.
• Luces de seguridad y filtros adecuados para el tipo de película
que se esté usando.
• Equipo de procesamiento.
1.- Procesamiento manual o en húmedo
Se efectúa habitualmente en un cuarto oscuro, cuyos requisitos
generales son:

12. METODOS PRÁCTICOS:
12
1.- Procesamiento manual o en húmedo
CICLO DEL PROCESAMIENTO MANUAL
1.- Se desenvuelve el
paquete de película
expuesta y se sujeta la
película en un soporte
colgante
2.- La película se
sumerge en el revelador,
se agita varias veces en la
solución para eliminar las
burbujas de aire y se deja
unos 15 a 30 segundos.
3.- Se aclara el revelador
residual en agua durante
unos 30s.

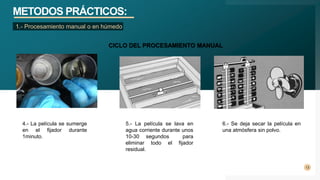

13. METODOS PRÁCTICOS:
13
1.- Procesamiento manual o en húmedo
6.- Se deja secar la película en
una atmósfera sin polvo.
CICLO DEL PROCESAMIENTO MANUAL
4.- La película se sumerge
en el fijador durante
1minuto.
5.- La película se lava en
agua corriente durante unos
10-30 segundos para
eliminar todo el fijador
residual.

14. METODOS PRÁCTICOS:
14
• Ahorro de tiempo: se producen películas secas en
unos min.
• Se suele eliminar la necesidad de un cuarto
oscuro.
• Las condiciones de procesamiento controlado y
normalizado son fáciles de mantener.
• Los productos químicos pueden reponerse
automáticamnet en algunas máquinas.
2.- Procesamiento automático
CICLO DE PROCESAMIENTO AUTOMÁTICO
VENTAJAS
“Este término se usa cuando el procesamiento se efectúa
automáticamente mediante una maquina”.
INCONVENIENTES
• Son esenciales un mantenimiento estricto y una
limpieza regular; los rodillos sucios producen
películas con marcas.
• En algunos modelos es preciso limpiar los tubos.
• El equipo es relativamente caro.
• Las maquinas más pequeñas no pueden
procesar grandes películas extraorales.
“El ciclo es el mismo que el del
procesamiento manual, con salvedad
de que los rodillos exprimen cualquier
exceso de solución de revelado antes
de pasar la película al fijador,
eliminando la necesidad de un lavado
con agua entre estas dos soluciones”.

15. METODOS PRÁCTICOS:
15
3.- Películas de autorrevelado “Las películas de autorrevelado ofrecen una alternativa al procesamiento
manua”l
• No se necesitan cuarto oscuro ni
instalaciones de procesamiento
• Ahorro de tiempo: La radiografía final está
lista aproximadamente en 10 min
• La calidad de la imagen global habitualmente
es inferior a la de la película convencional
procesada manual o automáticamente.
• La imagen se deteriora con el tiempo, en
especial si la película no se lava inmediata y
minuciosamente.
• No existe papel metálico dentro del paquete de
película
• El paquete de la película es muy flexible y se
dobla con facilidad.
• Estas películas son difíciles de usar en
soportes de posición
• Relativamente cara.
VENTAJAS INCONVENIENTES

16. CONCLUSIONES
16
El resultado de la investigación del procesamiento de la película radiográfica según el análisis de las
fuentes bibliográficas donde la información recopilado fue extensa, existió diferencia de términos, no
obstante la metodología y la información era la misma. Para concluir así que el procesamiento de la
película radiográfica es muy importante en el campo estomatológico, y es indispensable tener
conocimiento sobre el manejo de las películas radiográficas además de realizar buen diagnostico clínico
para poder evaluar y tratar correctamente al paciente.
Las placas radiográficas poseen varias capas, cada una de ellas con funciones de aislamiento sobre la
exposición con su entorno en beneficio.
El procesamiento de la PRD puede ser convencional o manual y digital, la digital tiene mas ventajas en
cuanto al tiempo y resultados. La radiografía digital eventualmente eliminará por completo los riesgos para
la salud asociados con el procesamiento de películas convencionales. Sin embargo, debido a que algunos
efectos en la salud pueden manifestarse muchos años después de la exposición, es esencial monitorear
los efectos a largo plazo en la salud de la exposición a los productos químicos de procesamiento

17. REFERENCIAS BIBLIOGRÁFICAS
17
1) Guzñay D. Calidad de imagen en radiografías periapicales digitales y convencionales. Ecuador. 09 de Sep del
2019. [Internet]. Disponible en: http://repositorio.ug.edu.ec/handle/redug/44152
2) Universidad Nacional de Colombia. Protocolo de la Calidad de la imagen. Colombia.0-58. [Internet]. Disponible en:
http://www.odontologia.unal.edu.co/docs/habilitacion/prot_garantia_calidad_imagen_abril_2016.pdf.
3)Whaites E. Drage N. Fundamentos de radiología dental. 6ta ed. Madrid: DRK Edición; 2021. p. 45-56
4) Reque M. TIPOS DE PROCESAMIENTO DE UNA PELÍCULA RADIOGRÁFICA. Madrid. 2018. Disponible en:
https://escueladeimagenes.com/web/wp-content/uploads/2018/10/175099230-TIPOS-DE-PROCESAMIENTO-DE -
UNA-PELICULA-RADIOGRAFICA.pdf
5) Alqahtani T. Improvement of Dental X-rays Images using Image Processing Techniques. Rev IJSR.[Internet] 2018
[24 de abril]: 7.426 Disponible en: https://www.ijsr.net/archive/v9i1/ART20203850.pdf
