La película radiográfica está compuesta por una emulsión fotosensible y una base de soporte. La emulsión contiene microcristales de haluros de plata suspendidos en gelatina que son sensibles a los rayos X y capturan la imagen latente. El procesado de revelado y fijado convierte la imagen latente en una imagen visible al reducir los cristales expuestos a plata metálica.

1. COMPOSICIÓN DE PELÍCULA
RADIOGRÁFICA

2. PELICULAS
La película de RX es mucho mas sensible a la
luz que a la radiación X, la finalidad de las
pantallas de refuerzo es absorber con eficacia
la energía de los rayos X y convertirla en luz
visible manteniendo al mismo tiempo la
información que se retiene en la imagen de
radiación.

3. Película
COMPONENTES DE LA PELICULA RADIOGRAFICA
EMULSION (1micra)
EMULSION (1micra)
BASE (0.18mm)
EMULSION
- GELATINA (1micra)
- HALUROS DE PLATA

4. Composición de Película radiográfica
La Emulsión es sensible a los
rayos X y a la luz visible, registra
la imagen radiográfica.
Extendida por una sola o por
ambas caras de un soporte o
lámina de plástico de gran
resistencia mecánica.
La Base es un material plástico
de soporte sobre el cual se
deposita la emulsión.Grosor 0.18
micrometrosesta hecho de un
material de plastico transparente la
base de la pelicula debe absorver
poco agua lo cual es importante
para el procesamiento automatico

5. La adherencia entre las capas de emulsión y el soporte se
logra mediante un tratamiento químico de este último,
llamado sustrato.
Un delgado recubrimiento de gelatina endurecida, que actúa
a modo de barniz protector protege la delicada superficie
de las emulsiones contra las abrasiones y roces, inevitables
en la manipulación de la película.

6. Emulsión
 Es el detector de la luz y
de la radiación X.
 La emulsion esta hecha
de innumerables
microcristales (cloruro,
bromuro y ioduro)
granos de haluro de
plata suspendido en una
gelatina.
 La mezcla va extendida
en finas capas sobre el
soporte (espesor: 4
micras).
EMULSION
- GELATINA (1micra)
- HALUROS DE PLATA

7. EMULSION : HALUROS DE PLATA
7
La emulsión esta hecha de innumerables microcristales
granos de haluros de plata suspendido en una gelatina.
Los granos de haluros de plata están compuestos
principalmente por cristales de bromuro de plata y en menor
medida de ioduro de plata (yoduro de plata).

8. EMULSION : HALUROS DE PLATA
8
Son los elementos sensibles a los rayos X ya la luz,
contenidos en la emulsión radiográfica.
Los granos de la emulsión de haluros de plata son
usados como receptores de imagen en películas
radiográficas.
Existen tres tipos de granos:
- Grano tridimencional
- Grano tabular
- Grano cubico
Granos tabulares:
diametro : 2 micrometros
Grosor : 0.13 micrometros

9. EMULSION : GELATINA
 Es una proteína extraída de las pieles
y huesos de animales de matadero.
 En contacto con agua, la absorbe, se
hincha y, al elevar la temperatura por
encima de los 35°c, forma una
emulsión coloidal En esta situación se
disuelven bromuro y ioduro amónico
o potásico.
9

10. Función
• Es usado para contener a los microcristales de haluros de plata.
• La gelatina es relativamente estable lo que hace que la emulsión
sea estable en el tiempo
• La gelatina permite un procesamiento automático rápido de la
película porque este es fácilmente penetrado por el revelador y el
fijador
 A esta disolución de halogenuros en gelatina se le añade nitrato de
plata, que reacciona con los halogenuros formando los
microcristales insolubles y dispersos en la masa de gelatina que
constituye la emulsión sensible.
10

11. PELICULA : BASE
11
La Base es un material plástico de
soporte sobre el cual se deposita la
emulsión. hecho de un material de
plástico transparente la base de la
película debe absorver poco agua lo
cual es importante para el
procesamiento automatico
FUNCION
PROPORCIONA EL APROPIADO GRADO
DE SOLIDEZ, RIGIDEZ Y PLANITUD PARA
LA ESTABILIDAD Y MANEJO DE LA
PELICULA.
GROSOR: 180 MICROMETROS

12. Imagen Latente
La imagen latente es aquella que queda en la
película radiográfica tras la exposición de ésta a los rayos X
El proceso por el cual se crea una imagen latente se debe a la
reacción fotoquímica que se desencadena en los
microcristales.extendidos entre la gelatina.
Cuando un haz de fotones sale de un objeto y expone una película de
rayos X, produce cambios químicos en los cristales de la emulsión
de la película. Estos cristales de bromuro de plata químicamente
alterados constituyen la imagen latente (invisible) de la película.

13. Imagen visible
Para obtener la imagen visible definitiva hay que someter la película
al proceso de revelado-fijado.
En el revelador transforman los cristales irradiados y alterados, y sólo
ellos, en plata metálica finamente dividida, de color negro. Los
cristales no irradiados no sufren modificación alguna en este baño.
Esta selectividad en la transformación de los cristales irradiados y
pasividad de los no irradiados es fundamental en el proceso
fotográfico y se logra gracias a la conjunción de la película con el
revelador.

14. COMPONENTES DEL REVELADOR
Y
INGREDIENTES DEL FIJADOR

15. Revelado
La imagen latente (invisible) de la
película se hace visible a través
del proceso llamado revelado,
que se supone la aplicación de
ciertas soluciones químicas para
transformar la película en un
negativo.
La película se revela al tratarla
con un revelador o solución
reveladora, un producto alcalino
reductor.

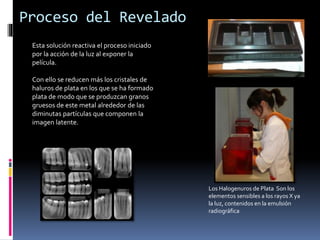

16. Proceso del Revelado
Esta solución reactiva el proceso iniciado
por la acción de la luz al exponer la
película.
Con ello se reducen más los cristales de
haluros de plata en los que se ha formado
plata de modo que se produzcan granos
gruesos de este metal alrededor de las
diminutas partículas que componen la
imagen latente.
Los Halogenuros de Plata Son los
elementos sensibles a los rayos X ya
la luz, contenidos en la emulsión
radiográfica

17. Mientras las partículas de plata se
empiezan a formar, la imagen visible se
hace aparente en la película.
El grosor y densidad de la plata
depositada en cada zona dependen de
la cantidad de luz recibida en esa área
durante la exposición.
Para interrumpir la acción del revelador,
la película se sumerge en una solución
(agua) que neutraliza el revelador
alcalino.

18. FIJADOR
El fijador en la Fotografía, es el
producto químico ya diluido en agua
que se usa para eliminar las sales de
plata, no reveladas, que son todavía
sensibles a la luz. Equivalen a las
zonas grises o blancas. Éstas se
velarían produciendo el negro en
zonas que no lo son, haciendo negra
toda la película.
El fijador, es, por tanto, el último
producto que se usa en un revelado de
blanco y negro, antes del lavado final.

19. COMPUESTO DEL FIJADOR
El compuesto químico que se
utiliza para el fijado suele ser
tiosulfato sódico, potásico o
amónico.
Ésta debe lavarse muy bien con agua
corriente ya que los residuos del
fijador suelen estropear los negativos
con el tiempo.Y ultimo lavar la
película procesada, se favorece un
secado uniforme y se impide la
formación de manchas de agua.

20. PROCESADO MANUAL DE LAS
PELÍCULAS RADIOGRÁFICAS

21. 1.AGITAR LAS SOLUCIONES
Diluir las soluciones
reveladora y fijadora
según las instrucciones de
los envases. Utilizar palas
independientes para cada
solución a fin de evitar una
posible contaminación.
Agitar las soluciones con
suavidad. Ello asegura la
uniformidad de soluciones
y temperaturas.

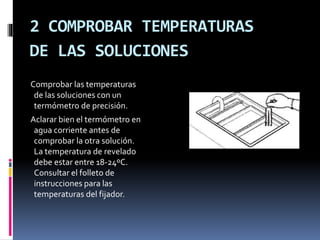

22. 2 COMPROBAR TEMPERATURAS
DE LAS SOLUCIONES
Comprobar las temperaturas
de las soluciones con un
termómetro de precisión.
Aclarar bien el termómetro en
agua corriente antes de
comprobar la otra solución.
La temperatura de revelado
debe estar entre 18-24ºC.
Consultar el folleto de
instrucciones para las
temperaturas del fijador.

23. 3 COMPROBAR TIEMPODE REVELADO
Consultar o comprobar el
tiempo de revelado, basado
en la temperatura del
revelador, en consideración
con el 5º paso.

24. 4 CARGAR LA PELÍCULA EN EL
CARGADOR
Extraer las películas
de sus sobres y
sujetarlas con
cuidado a un
colgador de pinzas
múltiples, evitando
huellas dactilares,
rasguños o
dobleces.

25. 5 SUMERGIR LAS PELÍCULAS EN EL
REVELADOR E INICIAR EL CONTAJE
DEL TIEMPO
Sumergir las películas
de manera uniforme
y sin pausa; así se
minimiza la
producción de rayas.
Iniciar la cuenta del
tiempo.

26. 6 AGITAR LAS PELÍCULAS
Elevar y bajar el
colgador
inmediatamente
(agitarlo) varias
veces, de modo que
se eliminen las
burbujas de aire de
las superficies de la
película.

27. 7 ACLARAR A FONDO
Una vez finalizado el tiempo de
revelado, extraer rápidamente
el colgador del revelador y
colocarlo en la sección de
lavado durante 30 segundos,
con agua corriente limpia, a
una temperatura de 15-24ºC.
Extraer del agua y dejar escurrir
encima de la sección de lavado.

28. 8 FIJAR DE MANERA ADECUADA
Colocar las películas
en la solución
fijadora y agitar
enérgicamente el
colgador.
Las películas deben
permanecer en el
fijador durante 10
minutos.
Véanse las
instrucciones
específicas para

29. 9 LAVAR A FONDO
Extraer el colgador
del fijador y
colocarlo en la
sección de lavado.
Lavar durante unos
10 a 30 minutos en
agua corriente. Se
recomienda
cambiar el volumen
ocho veces por
hora. La película

30. 10 SECAR
Suspender el
colgador de un
escurridor en una
zona libre de polvo.
Utilizar un ventilador
para agilizar el
secado. Una vez
secas, desmontar las
películas del
colgador, montarlas
en las cartulinas de
