Este documento describe los diferentes tipos de películas utilizadas en odontología, cómo se identifican por su tamaño y velocidad, y los componentes del paquetillo radiográfico intraoral. También establece las diferencias entre películas intraorales y extraorales, y define una imagen radiográfica. Finalmente, explica los factores que influyen en la formación y características de una imagen radiográfica.

1. Dr. Mario Ernesto Gómez Ruano
2015

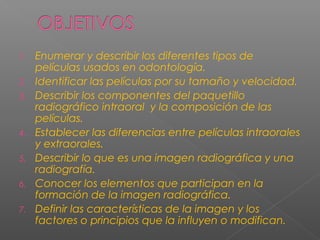

6. 1. Enumerar y describir los diferentes tipos de
películas usados en odontología.
2. Identificar las películas por su tamaño y velocidad.
3. Describir los componentes del paquetillo
radiográfico intraoral y la composición de las
películas.
4. Establecer las diferencias entre películas intraorales
y extraorales.
5. Describir lo que es una imagen radiográfica y una
radiografía.
6. Conocer los elementos que participan en la
formación de la imagen radiográfica.
7. Definir las características de la imagen y los
factores o principios que la influyen o modifican.

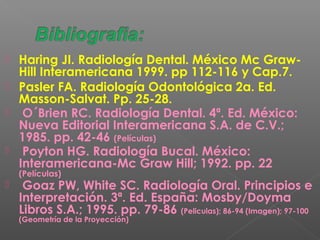

7.  Haring JI. Radiología Dental. México Mc Graw-
Hill Interamericana 1999. pp 112-116 y Cap.7.
 Pasler FA. Radiología Odontológica 2a. Ed.
Masson-Salvat. Pp. 25-28.
 O´Brien RC. Radiología Dental. 4ª. Ed. México:
Nueva Editorial Interamericana S.A. de C.V.;
1985. pp. 42-46 (Películas)
 Poyton HG. Radiología Bucal. México:
Interamericana-Mc Graw Hill; 1992. pp. 22
(Películas)
 Goaz PW, White SC. Radiología Oral. Principios e
Interpretación. 3ª. Ed. España: Mosby/Doyma
Libros S.A.; 1995. pp. 79-86 (Peliculas); 86-94 (Imagen); 97-100
(Geometría de la Proyección)

8. Enumerar,
describir,
diferenciar
…
Nueva Sure Soft velocidad “F”

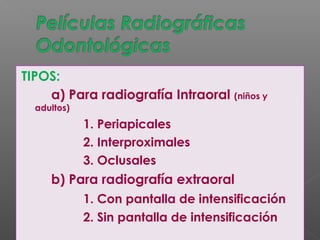

9. TIPOS:

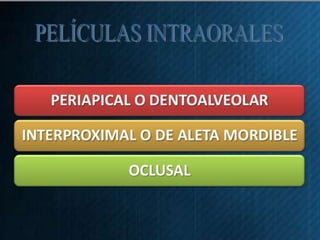

a) Para radiografía Intraoral (niños y
adultos)

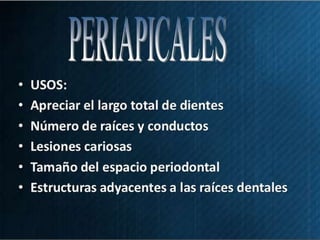

1. Periapicales
2. Interproximales
3. Oclusales
b) Para radiografía extraoral
1. Con pantalla de intensificación
2. Sin pantalla de intensificación

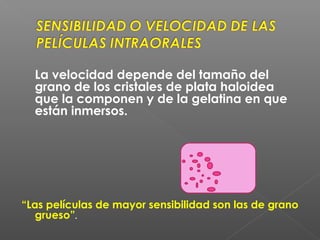

10. La velocidad depende del tamaño del
grano de los cristales de plata haloidea
que la componen y de la gelatina en que
están inmersos.
“Las películas de mayor sensibilidad son las de grano
grueso”.

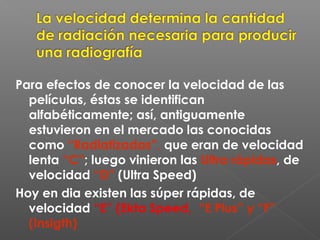

11. Para efectos de conocer la velocidad de las
películas, éstas se identifican
alfabéticamente; así, antiguamente
estuvieron en el mercado las conocidas
como “Radiatizadas”, que eran de velocidad
lenta “C”; luego vinieron las Ultra rápidas, de
velocidad “D” (Ultra Speed)

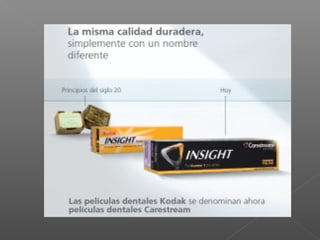

Hoy en dia existen las súper rápidas, de
velocidad “E” (Ekta Speed, “E Plus” y “F”
(Insigth)

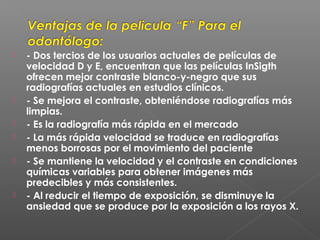

12.  - Dos tercios de los usuarios actuales de películas de
velocidad D y E, encuentran que las películas InSigth
ofrecen mejor contraste blanco-y-negro que sus
radiografías actuales en estudios clínicos.
 - Se mejora el contraste, obteniéndose radiografías más
limpias.
 - Es la radiografía más rápida en el mercado
 - La más rápida velocidad se traduce en radiografías
menos borrosas por el movimiento del paciente
 - Se mantiene la velocidad y el contraste en condiciones
químicas variables para obtener imágenes más
predecibles y más consistentes.
 - Al reducir el tiempo de exposición, se disminuye la
ansiedad que se produce por la exposición a los rayos X.

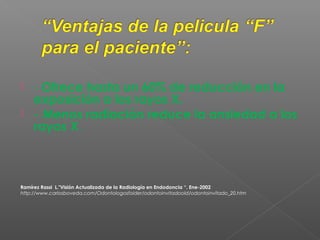

13.  - Ofrece hasta un 60% de reducción en la
exposición a los rayos X.
 - Menos radiación reduce la ansiedad a los
rayos X .
Ramírez Rassi L."Visión Actualizada de la Radiología en Endodoncia “. Ene-2002
http://www.carlosboveda.com/Odontologosfolder/odontoinvitadoold/odontoinvitado_20.htm

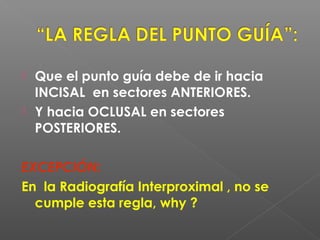

14.  Que el punto guía debe de ir hacia
INCISAL en sectores ANTERIORES.
 Y hacia OCLUSAL en sectores
POSTERIORES.
EXCEPCIÓN:
En la Radiografía Interproximal , no se
cumple esta regla, why ?

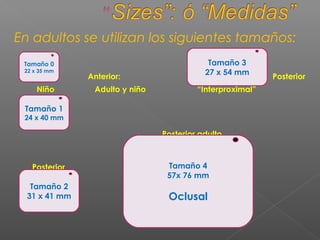

15. En adultos se utilizan los siguientes tamaños:
Anterior: Posterior
Niño Adulto y niño “Interproximal”
Posterior adulto
Posterior
Tamaño 1
24 x 40 mm
Tamaño 2
31 x 41 mm
Tamaño 3
27 x 54 mm
Tamaño 0
22 x 35 mm
Tamaño 4
57x 76 mm
Oclusal

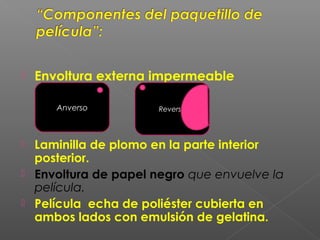

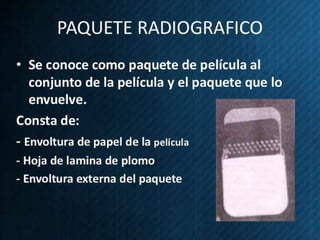

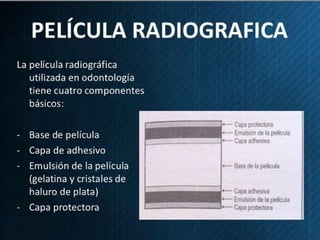

16.  Envoltura externa impermeable
 Laminilla de plomo en la parte interior
posterior.
 Envoltura de papel negro que envuelve la
película.
 Película echa de poliéster cubierta en
ambos lados con emulsión de gelatina.
ReversoAnverso

17. http://radiologiaessc.blogspot.com/2009/10/procedimiento-de-la-pelicula.html

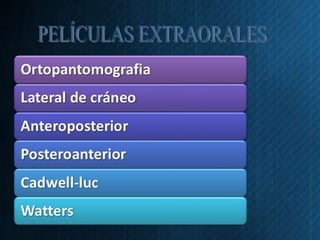

21.  La mayor parte de películas extraorales
son del tipo con pantalla intensificadora.
 Las pantallas utilizan poca radiación y
con ese estímulo producen luz en virtud
de la fluorescencia de los cristales de
que están compuestas.
 Las películas son más sensibles a esta luz
que a los rayos X.
 Se disponen a uno y otro lado de la
película.

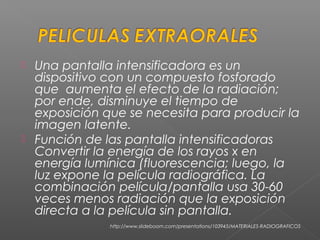

22.  Una pantalla intensificadora es un
dispositivo con un compuesto fosforado
que aumenta el efecto de la radiación;
por ende, disminuye el tiempo de
exposición que se necesita para producir la
imagen latente.
 Función de las pantalla intensificadoras
Convertir la energía de los rayos x en
energía lumínica (fluorescencia; luego, la
luz expone la película radiográfica. La
combinación película/pantalla usa 30-60
veces menos radiación que la exposición
directa a la película sin pantalla.
http://www.slideboom.com/presentations/103945/MATERIALES-RADIOGRAFICOS

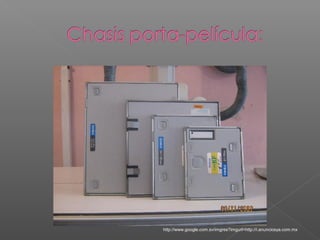

23. http://www.google.com.sv/imgres?imgurl=http://i.anunciosya.com.mx

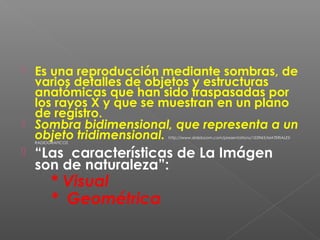

31.  Es una reproducción mediante sombras, de
varios detalles de objetos y estructuras
anatómicas que han sido traspasadas por
los rayos X y que se muestran en un plano
de registro.
 Sombra bidimensional, que representa a un
objeto tridimensional. http://www.slideboom.com/presentations/103945/MATERIALES-
RADIOGRAFICOS
 “Las características de La Imágen
son de naturaleza”:
* Visual
* Geométrica

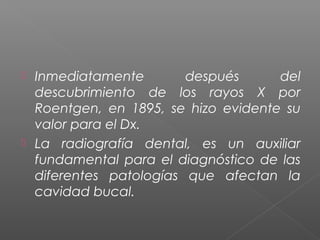

32.  Inmediatamente después del
descubrimiento de los rayos X por
Roentgen, en 1895, se hizo evidente su
valor para el Dx.
 La radiografía dental, es un auxiliar
fundamental para el diagnóstico de las
diferentes patologías que afectan la
cavidad bucal.

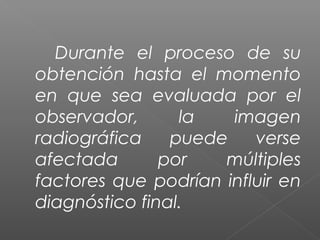

33. Durante el proceso de su
obtención hasta el momento
en que sea evaluada por el
observador, la imagen
radiográfica puede verse
afectada por múltiples
factores que podrían influir en
diagnóstico final.

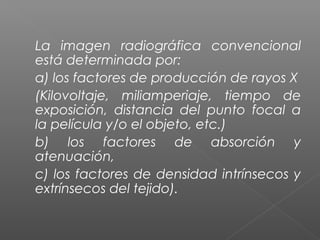

34. La imagen radiográfica convencional
está determinada por:
a) los factores de producción de rayos X
(Kilovoltaje, miliamperiaje, tiempo de
exposición, distancia del punto focal a
la película y/o el objeto, etc.)
b) los factores de absorción y
atenuación,
c) los factores de densidad intrínsecos y
extrínsecos del tejido).

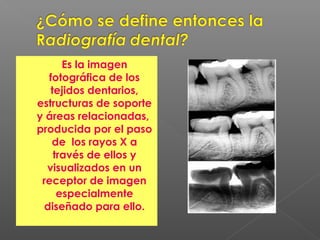

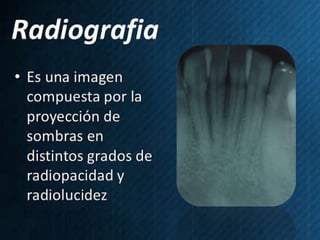

35. Es la imagen
fotográfica de los
tejidos dentarios,
estructuras de soporte
y áreas relacionadas,
producida por el paso
de los rayos X a
través de ellos y
visualizados en un
receptor de imagen
especialmente
diseñado para ello.

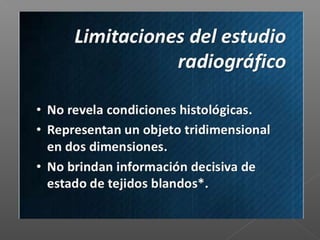

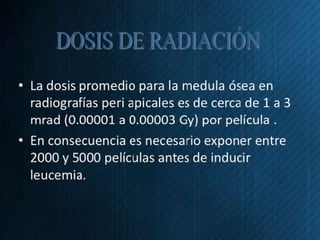

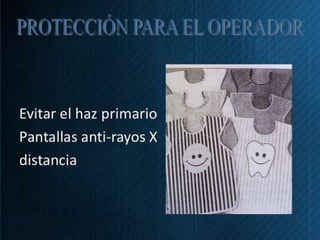

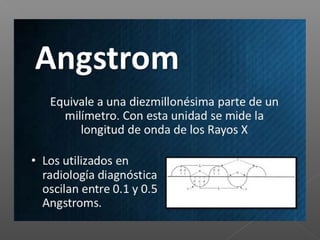

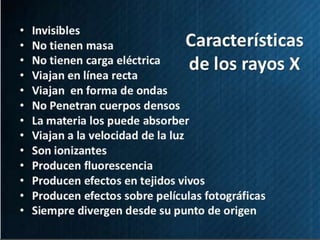

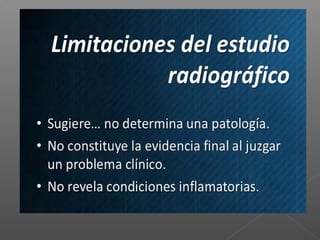

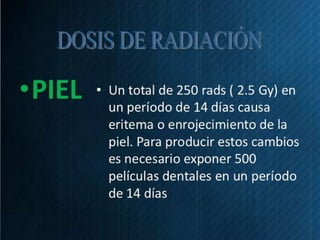

48. IMAGENOLOGÍA

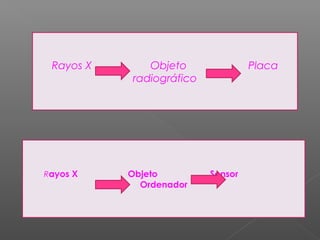

49. Rayos X Objeto Placa
radiográfico
Rayos X Objeto Sensor
Ordenador

51. ¿Que se requiere?
Película fotosensible
Proceso químico
Energía apropiada

52. “Aprehender con la
mente utilizando uno o
más sentidos”

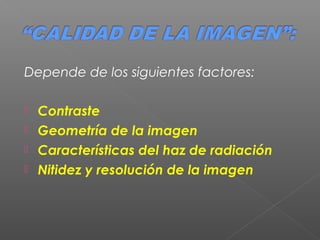

53. Depende de los siguientes factores:
 Contraste
 Geometría de la imagen
 Características del haz de radiación
 Nitidez y resolución de la imagen

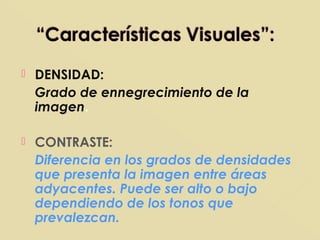

54.  DENSIDAD:
Grado de ennegrecimiento de la
imagen.
 CONTRASTE:
Diferencia en los grados de densidades
que presenta la imagen entre áreas
adyacentes. Puede ser alto o bajo
dependiendo de los tonos que
prevalezcan.

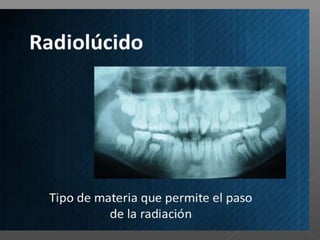

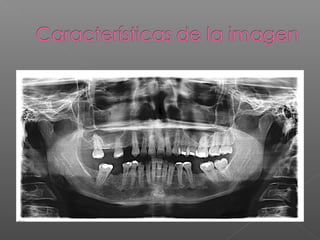

60.  Factores de la exposición:
mA
kVp
Tiempo de Exposición
 Factor propio del sujeto:
Grosor, constitución,
tamaño
electricidad

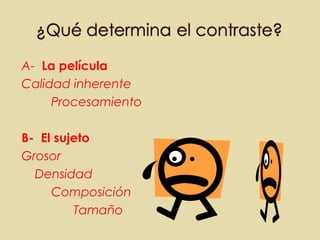

61. A- La película
Calidad inherente
Procesamiento
B- El sujeto
Grosor
Densidad
Composición
Tamaño

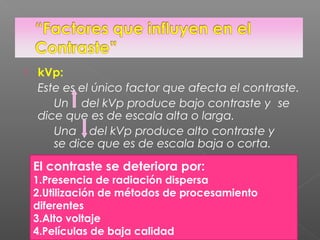

62.  kVp:
Este es el único factor que afecta el contraste.
Un del kVp produce bajo contraste y se
dice que es de escala alta o larga.
Una del kVp produce alto contraste y
se dice que es de escala baja o corta.
El contraste se deteriora por:
1.Presencia de radiación dispersa
2.Utilización de métodos de procesamiento
diferentes
3.Alto voltaje
4.Películas de baja calidad

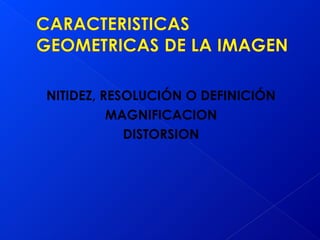

63. NITIDEZ, RESOLUCIÓN O DEFINICIÓN
MAGNIFICACION
DISTORSION

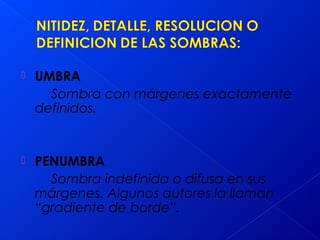

64.  UMBRA
Sombra con márgenes exactamente
definidos.
 PENUMBRA
Sombra indefinida o difusa en sus
márgenes. Algunos autores la llaman
“gradiente de borde”.

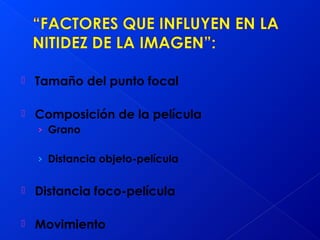

65.  Tamaño del punto focal
 Composición de la película
› Grano
› Distancia objeto-película
 Distancia foco-película
 Movimiento

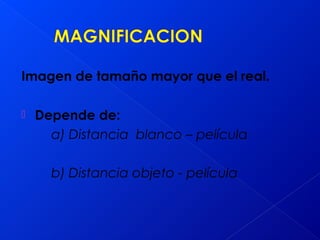

66. Imagen de tamaño mayor que el real.
 Depende de:
a) Distancia blanco – película
b) Distancia objeto - película

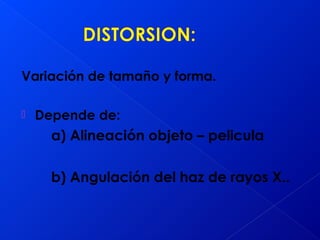

67. Variación de tamaño y forma.
 Depende de:
a) Alineación objeto – pelicula
b) Angulación del haz de rayos X..

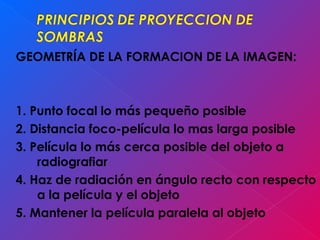

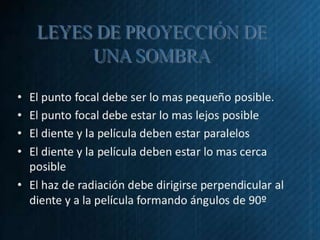

68. GEOMETRÍA DE LA FORMACION DE LA IMAGEN:
1. Punto focal lo más pequeño posible
2. Distancia foco-película lo mas larga posible
3. Película lo más cerca posible del objeto a
radiografiar
4. Haz de radiación en ángulo recto con respecto
a la película y el objeto
5. Mantener la película paralela al objeto

69. GEOMETRIA DE LA FORMACION DE LA
IMAGEN
Punto focal pequeño Distancia O-P Alineación Paralelismo O-P
