Este documento describe los fundamentos de la radiología dental, incluyendo la historia de los rayos X, los componentes de un equipo de rayos X dental, el proceso de tomar y revelar radiografías, e identificar estructuras en las radiografías. Explica cómo factores como el kilovoltaje, el miliamperio y el tiempo afectan la radiografía, y describe el proceso de revelado de películas radiográficas de forma manual. También compara equipos radiográficos digitales versus convencionales y sus ventajas e inconvenientes.

1. Radiología dental.
Estudiante: Leticia Sabaletta Cancino.
T.OD

2. Toma radiográficas y
procesamiento en técnica
intraoral.
Unidad de rayos x dental.
 Whilhelm Conrad Roentgen.
 Radiación electromagnéticas (fotones)


3. Conocer 3 factores importantes.



- Kilo voltaje (Kv): Este expresa la
potencia y el nivel energético del haz de
fotones de rayos x.( A mayor energía
mayor penetración del haz) .
- Mili amperaje (Ma): Este expresa la
cantidad de haces que se forman, es
decir el aumento de la corriente produce
un aumento del numero de fotones de
rayos x.
- Tiempo (T): Expresa el tiempo de
emisión del haz de radiación; a mayor
tiempo mayor exposición.

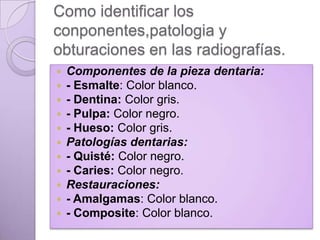

4. Como identificar los
conponentes,patologia y
obturaciones en las radiografías.











Componentes de la pieza dentaria:
- Esmalte: Color blanco.
- Dentina: Color gris.
- Pulpa: Color negro.
- Hueso: Color gris.
Patologías dentarias:
- Quisté: Color negro.
- Caries: Color negro.
Restauraciones:
- Amalgamas: Color blanco.
- Composite: Color blanco.

5. La película.
Cuando retire de la boca del paciente
uno tiene una imagen, y se denomina
latente.
 No ahí revelado a la luz.( imagen
visible).


6. 3 tipos de película.
1. Peri apicales.
 2. Aleta medible ( bite wing).
 3. De Oclusión.


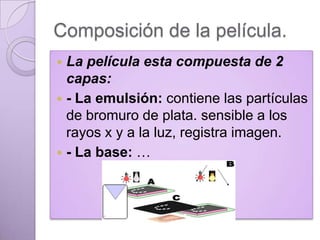

7. Composición de la película.
La película esta compuesta de 2
capas:
 - La emulsión: contiene las partículas
de bromuro de plata. sensible a los
rayos x y a la luz, registra imagen.
 - La base: …


8. Orden de la película.












De atrás hacia adelante:
- Lamina de plomo.
- Papel negro.
- Película.
- Papel negro.
- Envoltorio plástico.
De adelante hacia atrás:
- Envoltorio plástico.
- Papel negro.
- Película.
- Lamina de plomo.
- Envoltorio plástico.

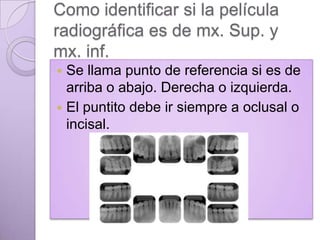

9. Como identificar si la película
radiográfica es de mx. Sup. y
mx. inf.
Se llama punto de referencia si es de
arriba o abajo. Derecha o izquierda.
 El puntito debe ir siempre a oclusal o
incisal.


10. Bit wing.
Películas par radiografiar coronas de
los dientes y crestas alveolares.
 Desventajas:
 - No se ben raíces y ápices.


11. Características visuales.
Densidades: Grado general de
oscurecimiento absorbidos de la
película.
 Contraste: Diferentes densidades
observara en una película.
 Zonas radio lucidas: Color negro.
 Zonas radiopacas: Tonos grises o
blancos.


12. Anatomía radiográfica.
Superiores:
 - IN.C: 1 raíz.
1 conducto.
corona.
 - IN.C: 1 raíz algunos tienen una leve
curvatura.
1 conducto.
corona mas angosta.


13. Superiores.

- C: 1raiz.
1conducto.
corona pentagonal.
-1pms: 2 raíces .- 1v.
- 1p.
2 conductos.
corona oclusal.

14. Superiores.

2pms: 1raiz.
1conducto.
corona oclusal.
1ms: 3raizes.- 1mv.
- 1dv.
- 1p.
3 conductos.
corona oclusal.

15. Superior.

2ms: 1- 2 raíces.
1-2 conductos.
corona oclusal.

16. Anatomía radiográfica.
Inferiores:
 IN.C: 1raiz.
1 conducto.
coronas mas delgadas.
IN.L: 1raiz.
1conducto.
coronas mas delgadas.


17. Inferiores.

-C : 1 raíz.
1 conducto
corona pentagonal.
1pmi: 1raiz.
1 conducto.
corona oclusal.

18. Inferiores.

2pm: 1raiz.
1conducto.
corona oclusal.
1m: 2 raíces. Der y Izq.
2 conductos. Der .
1 conducto izquierdo.
corona oclusal.
2m: 2 raíces.der y izq.
2 conductos.1m.
1d.
corona oclusal.

19. Equipo radiográfico digital.






Vertical los números.
Angulación horizontal del ápice.
Radiografía digital y radiografía fílmica.
Se usa el mismo tipo de radiación que
en radiografías convencionales.
El sensor tiene una cualidad importante
misma Radiación es ultrasensible.
El equipo de rayos x es el mismo menor
dosis o menor radiacion.

20. Equipamiento.
Fuente Rx.
 Sensor.


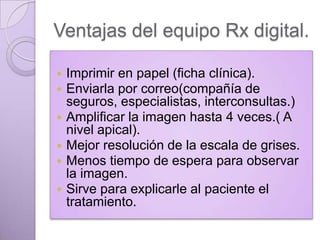

21. Ventajas del equipo Rx digital.
Imprimir en papel (ficha clínica).
Enviarla por correo(compañía de
seguros, especialistas, interconsultas.)
 Amplificar la imagen hasta 4 veces.( A
nivel apical).
 Mejor resolución de la escala de grises.
 Menos tiempo de espera para observar
la imagen.
 Sirve para explicarle al paciente el
tratamiento.



22. Desventajas del equipo Rx
digital.
Costo inicial alto.
 Calidad de la imagen.
 Tamaño del sensor mas grueso que la
película intraoral.


23. Procesamiento o revelado
radiográfico manual .
Revelado:
 -Transformara la imagen latente en
imagen visible latente.
 Imagen visible:
 - 1.Sumergirla película en el liquido
revelador 1 min.
 - 2.Enjuague con agua corriente.
 - 3. Sumergir en liquido fijador por 1min.
 - 4. Lavado
 - 5. Secado y montaje par visualización.


24. Liquido o solución reveladora.
Contiene 4 componentes:
 - A. Revelador.
 - B. Conservador.
 - C. Activador.
 - D. Frenador.
 Importante:
 - Verificar el tiempo del liquido y la
temperatura del liquido.
 - Se eliminan estos desechos en
empresas especificas.


25. A. Revelador.
Aporta contraste .
 Muy sensible a los cambios de
temperatura.
 Se puede inactivar por debajo de los
15°c .
 Muy activa por sobre los 21°c.


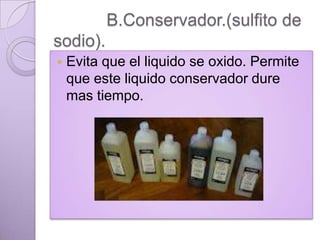

26. B.Conservador.(sulfito de
sodio).

Evita que el liquido se oxido. Permite
que este liquido conservador dure
mas tiempo.

27. C. Activador.
Es de tipo alcalino. Es básico alto.
 Permite que el liquido de revelado
alcance mas rápido los bromuro de
plata.


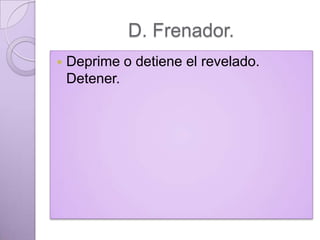

28. D. Frenador.

Deprime o detiene el revelado.
Detener.

29. E. Enjuague.
( De 15 a 20 minutos antes del
fijador.)
 Diluye el revelado por lo tanto retarda
el proceso.
 Eliminar el liquido revelador, ósea el
activador alcalino.


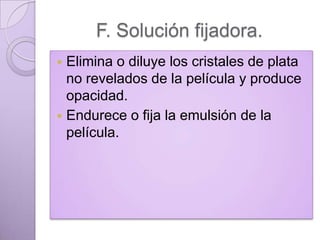

30. F. Solución fijadora.
Elimina o diluye los cristales de plata
no revelados de la película y produce
opacidad.
 Endurece o fija la emulsión de la
película.


31. Contiene 4 componentes.
A. Agente limpiador. ( disuelve el
bromuro de palta).
 B. Acidificado .( neutralizar el pH
alcalino ).
 C. Conservador ( evita la
descomposición ).
 D. Endurecedor.


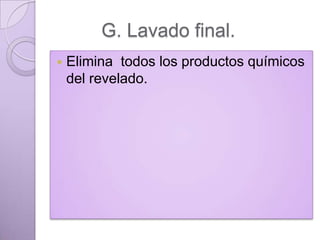

32. G. Lavado final.

Elimina todos los productos químicos
del revelado.

33. H. Secado y montaje para
visualización.
Secado: Realizado en sala de
revelado o en forma automática.
 Montaje: En cartones de papel de
acuerdo a la posición de la pieza
dentaria en boca.


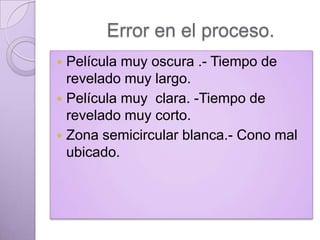

34. Error en el proceso.
Película muy oscura .- Tiempo de
revelado muy largo.
 Película muy clara. -Tiempo de
revelado muy corto.
 Zona semicircular blanca.- Cono mal
ubicado.


35. Fin. De presentación.
