Este documento describe los detalles constructivos de un edificio de bloques de hormigón con revestimiento de placas cementicias. Incluye planos y cortes que muestran la estructura de bloques de hormigón, los montantes metálicos, y el aislamiento térmico de poliestireno expandido. También proporciona detalles sobre la carpintería, como marcos, dinteles, jambas y alfeizares.

1. ejemplo:
campus en bariloche

2. vista

3. planta

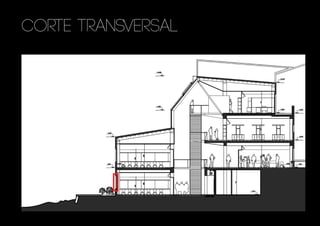

4. corte transversal

5. frente

6. CVE

7. CVE
COMPOSICIÓN
ESTRUCTURA:
BLOQUES Hº

8. CVE
COMPOSICIÓN
ESTRUCTURA DEL
REVESTIMIENTO
MONTANTES
METÁLICOS

9. CVE
COMPOSICIÓN
ESTRUCTURA DEL
REVESTIMIENTO
MONTANTES
METÁLICOS
2.4M
4.8M
0.8M
0.4M

10. CVE
COMPOSICIÓN
aislación:
poliestireno
expandido

11. CVE
COMPOSICIÓN
revestimiento
placas
cementicias

12. carpíntería

13. vista carpíntería
viga de h°a°
1.75M 1.59M
0.96m 1.03m 0.96m 1.03m 0.96m 1.03m
6.00m

14. DETALLES CONSTRUCTIVOS
DINTEL
JAMBA
PLANTA
ALFEIZAR
CORTE

15. DETALLES CONSTRUCTIVOS
JAMBA
columna HºAº
MARCO
bloque Hº
DVH 4/4/4 MM HOJA
PERFIL Z
PERFIL OMEGA
TARUGO METÁLICO
TORNILLO T1
MONTANTE POLIESTIRENO EXPANDIDO 10CM
PLACAS CEMENTICIAS NATURAL

16. DETALLES CONSTRUCTIVOS
DINTEL
dintel de HºAº
yeso cartón
PLACAS CEMENTICIAS NATURAL
POLIESTIRENO EXPANDIDO 10CM perfil omega
solera de chapa galvanizada
tornillo t1
MARCO de madera
perfil omega
bastidor de madera herraje de rodamiento
hoja móvil
DVH 4/4/4 MM

17. DETALLES CONSTRUCTIVOS
ALFEIZAR DVH
BASTIDOR
CONTRAVIDRIO
guía hermética MARCO
alfeizar BARRA “L” DE ACERO
ALFEIZAR hºaº
SOLERA chapa galvanizada
BUÑA “Z”
PLACA CEMENTICIA 10MM
PLACA DE YESO-CARTÓN
PERFIL OMEGA
BLOQUE hº
MONTANTE CHAPA GALVANIZADA
