Este documento describe los elementos y características de la carpintería de alta prestación. Explica que la carpintería permite regular la comunicación entre espacios de manera funcional, espacial y visual. Luego clasifica los tipos de carpintería como puertas, ventanas y cerramientos de vanos. Describe elementos como el doble vidriado hermético y la ruptura de puente térmico que mejoran el control ambiental y aislamiento. También cubre características de seguridad como el vidrio laminado y templado.

1. CARPINTERIA
de alta prestacion

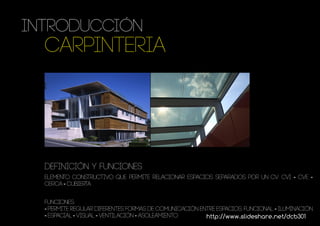

2. INTRODUCCIÓN
CARPINTERIA
DEFINICIÓN Y FUNCIONES
elemento constructivo que permite relacionar espacios separados por un cv: CVI - CVE -
CERCA - cubierta
FUNCIONES:
- PERMITE REGULAR DIFERENTES FORMAS DE COMUNICACIÓN ENTRE ESPACIOS: FUNCIONAL - ILUMINACIÓN
- ESPACIAL - VISUAL - VENTILACIÓN - ASOLEAMIENTO. http://www.slideshare.net/dcb301

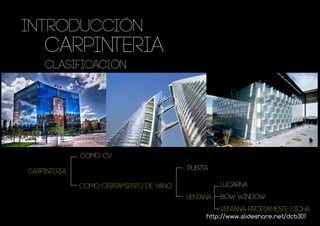

3. INTRODUCCIÓN
Carpinteria
CLASIFICACIÓN
como cv
carpinteria puerta
como cerramiento de vano lucarna
ventana bow window
ventana propiamente dicha
http://www.slideshare.net/dcb301

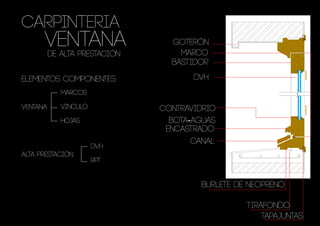

4. CARPINTERIA
VENTANA
de alta prestación
goterón
marco
bastidor
elementos componentes: dvh
marcos
ventana vinculo contravidrio
hojas bota-aguas
encastrado
canal
dvh
alta prestación
rpt
burlete de neopreno
tirafondo
tapajuntas

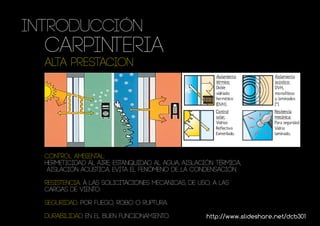

5. INTRODUCCIÓN
Carpinteria
ALTA PRESTACION
Control ambiental:
hermeticidad al aire, estanquidad al agua, aislación térmica,
aislación acústica, evitA el fenómeno de la condensación.
Resistencia: a las solicitaciones mecánicas, de uso, a las
cargas de viento.
Seguridad: por fuego, robo o ruptura.
Durabilidad en el buen funcionamiento. http://www.slideshare.net/dcb301

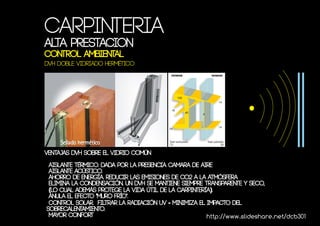

6. Carpinteria
ALTA PRESTACION
Control ambiental
DVH doble vidriado hermético
VENTAJAS DVH SOBRE EL VIDRIO COMÚN
Aislante térmico. dada por la presencia CAMARA DE AIRE
Aislante acústico.
Ahorro de energía. reducir las emisiones de CO2 a la atmósfera
Elimina la condensación. Un DVH se mantiene siempre transparente y seco,
(lo cual además protege la vida útil de la carpintería).
Anula el efecto "muro frío".
Control solar. filtrar la radiación UV - minimiza el impacto del
sobrecalentamiento.
Mayor confort http://www.slideshare.net/dcb301

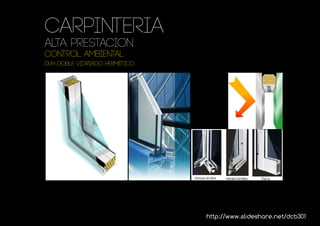

7. Carpinteria
ALTA PRESTACION
Control ambiental
DVH doble vidriado hermético
http://www.slideshare.net/dcb301

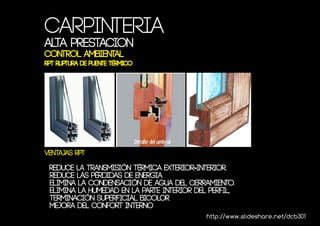

8. Carpinteria
ALTA PRESTACION
Control ambiental
RPT Ruptura de Puente térmico
VENTAJAS rpt
Reduce la transmisión térmica exterior-interior.
Reduce las pérdidas DE ENERGIA
Elimina la condensación de agua del cerramiento.
Elimina la humedad en la parte interior del perfil,
Terminación superficial bicolor
MEJORA DEL CONFORT INTERNO
http://www.slideshare.net/dcb301

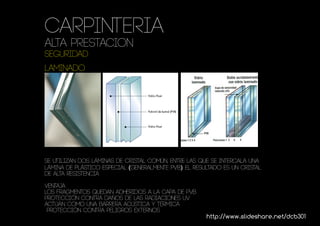

9. Carpinteria
ALTA PRESTACION
seguridad
LAMINADO
se utilizan dos láminas de cristal común, entre las que se intercala una
lámina de plástico especial (generalmente PVB). El resultado es un cristal
de alta resistencia
ventaja
los fragmentos quedan adheridos a la capa de PVB
protección contra daños de las radiaciones UV
Actúan como una barrera acústica y térmica
Protección contra peligros externos
http://www.slideshare.net/dcb301

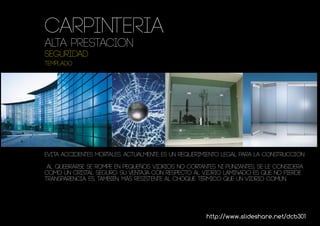

10. Carpinteria
ALTA PRESTACION
seguridad
TEMPLADO
evita accidentes mortales. actualmente es un requerimiento legal para la construcción
al quebrarse se rompe en pequeños vidrios no cortantes ni punzantes, se le considera
como un cristal seguro. Su ventaja con respecto al vidrio laminado es que no pierde
transparencia. Es, también, más resistente al choque térmico que un vidrio común.
http://www.slideshare.net/dcb301

11. Carpinteria
ALTA PRESTACION aluminio
asegurar la estanqueidad de la carpintería
facilitar la evacuación del agua ante una
posible infiltración
para mejorar la estanqueidad con el dvh
se utiliza sellador
permitir dasague y ventilacion

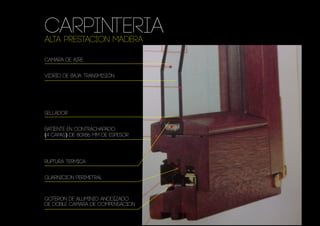

12. Carpinteria
ALTA PRESTACION madera
CAMARA DE AIRE
VIDRIO DE BAJA TRANSMISIÓN
SELLADOR
BATIENTE EN CONTRACHAPADO
(4 CAPAS) DE 80x86 mm de espesor
ruptura termica
guarnicion perimetral
goteron de aluminio anodizado
de doble camara de compensacion

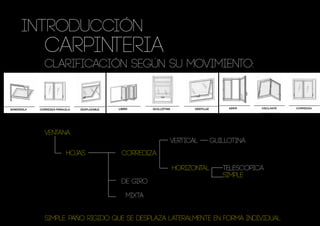

13. INTRODUCCIÓN
Carpinteria
clarificación según su movimiento:
ventana
vertical GUILLOTINA
hojas CORREDIZA
horizontal TELESCOPICA
SIMPLE
DE GIRO
MIXTA
SIMPLE: PAÑO RIGIDO QUE SE DESPLAZA LATERALMENTE EN FORMA INDIVIDUAL

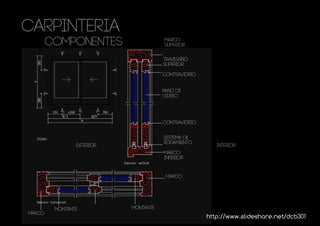

14. CARPINTERIA
COMPONENTES MARCO
SUPERIOR
TRAVESAÑO
SUPERIOR
CONTRAVIDRIO
PAÑO DE
VIDRIO
CONTRAVIDRIO
SISTEMA DE
RODAMIENTO
exterior interior
MARCO
INFERIOR
MARCO
MONTANTE MONTANTE
MARCO
http://www.slideshare.net/dcb301

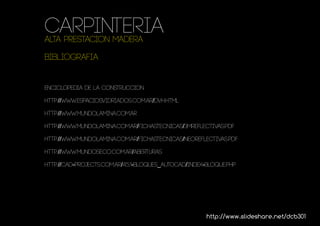

15. Carpinteria
ALTA PRESTACION madera
bibliografia
enciclopedia de la construccion
http://www.espaciosvidriados.com.ar/dvh.html
http://www.mundolamina.com.ar
http://www.mundolamina.com.ar/fichastecnicas/3mreflectivas.pdf
http://www.mundolamina.com.ar/fichastecnicas/neoreflectivas.pdf
http://www.mundoseco.com.ar/Aberturas
http://cad-projects.com.ar/4.5.1-bloques_autocad/index-bloque.php
http://www.slideshare.net/dcb301
