1. DETALLES CONSTRUCTIVOS
SISTEMA DRYWALL

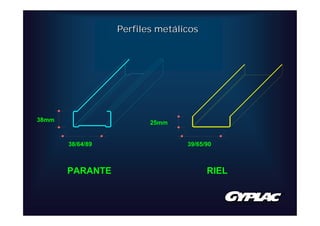

2. Perfiles metálicos
38mm 25mm
38/64/89 39/65/90
PARANTE RIEL

3. Empalme de Perfiles metálicos
PARANTE
TORNILLO
RIEL

4. Modulación Estructural
@40.6 / 61.0 cm
RIEL
PARANTE
RIEL

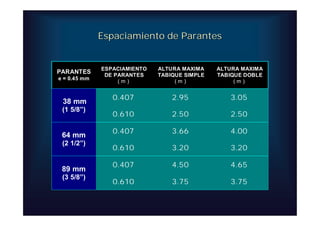

5. Espaciamiento de Parantes
ESPACIAMIENTO ALTURA MAXIMA ALTURA MAXIMA
PARANTES
DE PARANTES TABIQUE SIMPLE TABIQUE DOBLE
e = 0.45 mm
(m) (m) (m)
0.407 2.95 3.05
38 mm
(1 5/8”)
0.610 2.50 2.50
0.407 3.66 4.00
64 mm
(2 1/2”)
0.610 3.20 3.20
0.407 4.50 4.65
89 mm
(3 5/8”)
0.610 3.75 3.75

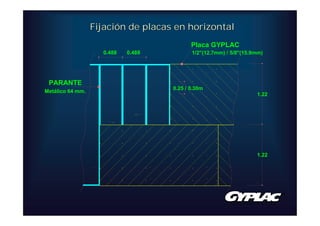

6. Fijación de placas en horizontal
Placa GYPLAC
0.488 0.488 1/2"(12.7mm) / 5/8"(15.9mm)
PARANTE
0.25 / 0.30m
Metálico 64 mm.
1.22
1.22

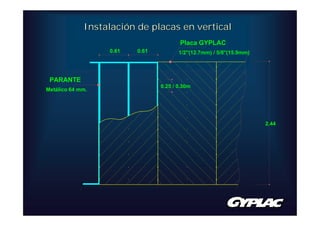

7. Instalación de placas en vertical
Placa GYPLAC
0.61 0.61 1/2"(12.7mm) / 5/8"(15.9mm)
PARANTE
0.25 / 0.30m
Metálico 64 mm.
2.44

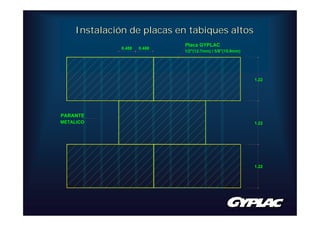

8. Instalación de placas en tabiques altos
Placa GYPLAC
0.488 0.488
1/2"(12.7mm) / 5/8"(15.9mm)
1.22
PARANTE
METALICO 1.22
1.22

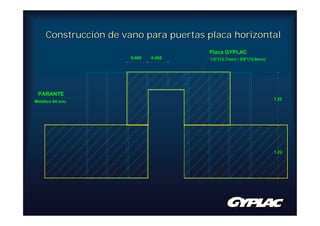

9. Construcción de vano para puertas placa horizontal
Placa GYPLAC
0.488 0.488 1/2"(12.7mm) / 5/8"(15.9mm)
PARANTE
1.22
Metálico 64 mm.
1.22

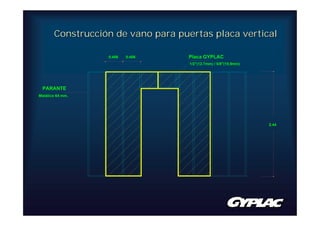

10. Construcción de vano para puertas placa vertical
0.406 0.406 Placa GYPLAC
1/2"(12.7mm) / 5/8"(15.9mm)
PARANTE
Metálico 64 mm.
2.44

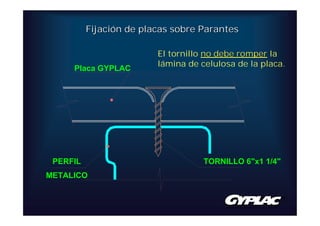

11. Fijación de placas sobre Parantes
El tornillo no debe romper la
lámina de celulosa de la placa.
Placa GYPLAC
PERFIL TORNILLO 6"x1 1/4"
METALICO

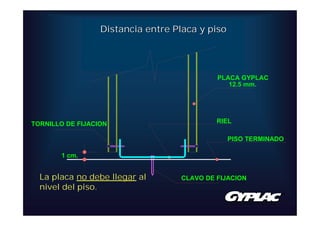

12. Distancia entre Placa y piso
PLACA GYPLAC
12.5 mm.
TORNILLO DE FIJACION RIEL
PISO TERMINADO
1 cm.
La placa no debe llegar al CLAVO DE FIJACION
nivel del piso.

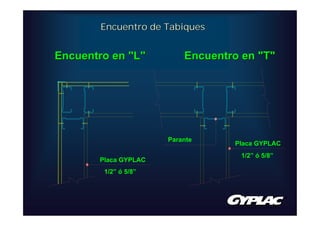

13. Encuentro de Tabiques
Encuentro en "L" Encuentro en "T"
Parante
Placa GYPLAC
1/2” ó 5/8”
Placa GYPLAC
1/2” ó 5/8”

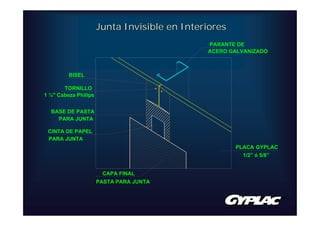

14. Junta Invisible en Interiores
PARANTE DE
ACERO GALVANIZADO
BISEL
TORNILLO
1 ¼" Cabeza Philips
BASE DE PASTA
PARA JUNTA
CINTA DE PAPEL
PARA JUNTA
PLACA GYPLAC
1/2” ó 5/8”
CAPA FINAL
PASTA PARA JUNTA

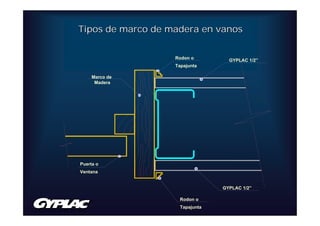

15. Tipos de marco de madera en vanos
Rodon o GYPLAC 1/2”
Tapajunta
Marco de
Madera
Puerta o
Ventana
GYPLAC 1/2”
Rodon o
Tapajunta

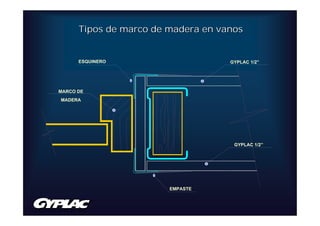

16. Tipos de marco de madera en vanos
ESQUINERO GYPLAC 1/2”
MARCO DE
MADERA
GYPLAC 1/2”
EMPASTE

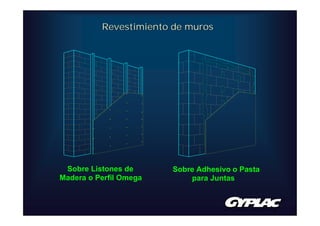

17. Revestimiento de muros
Sobre Listones de Sobre Adhesivo o Pasta
Madera o Perfil Omega para Juntas

18. Comportamiento Acústico GYPLAC
1/2”
1/2”
89 mm.
1/2”
1/2”
Rw=38 dB
1/2”
1/2”
89 mm.
1/2”
1/2”
Rw=44 dB
Lana de vidrio 2"x14 kg/m3.
1/2”
1/2”
1/2”
1/2”
115 mm.
1/2”
1/2”
1/2”
1/2”
Rw=51 dB
Lana de vidrio 2"x14 kg/m3.

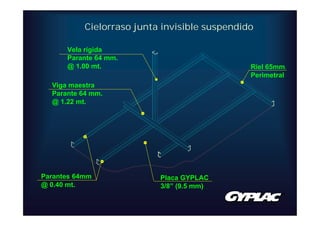

19. Cielorraso junta invisible suspendido
Vela rígida
Parante 64 mm.
@ 1.00 mt. Riel 65mm.
Perimetral
Viga maestra
Parante 64 mm.
@ 1.22 mt.
Parantes 64mm Placa GYPLAC
@ 0.40 mt. 3/8” (9.5 mm)

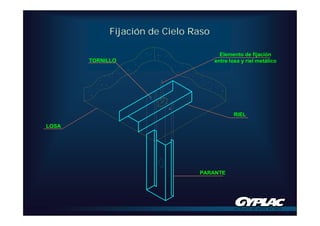

20. Fijación de Cielo Raso
Elemento de fijación
TORNILLO entre losa y riel metálico
RIEL
LOSA
PARANTE

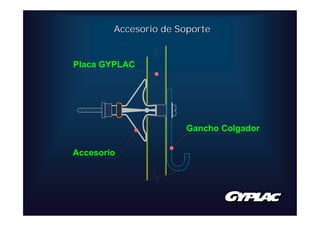

21. Accesorio de Soporte
Placa GYPLAC
Gancho Colgador
Accesorio

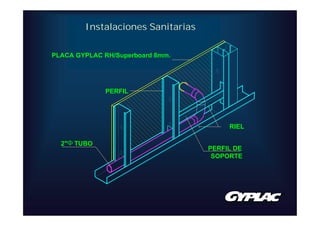

22. Instalaciones Sanitarias
PLACA GYPLAC RH/Superboard 8mm.
PERFIL
RIEL
2"TUBO
PERFIL DE
SOPORTE

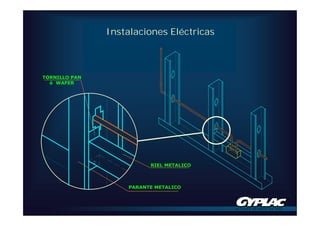

23. Instalaciones Eléctricas
TORNILLO PAN
ó WAFER
RIEL METALICO
PARANTE METALICO

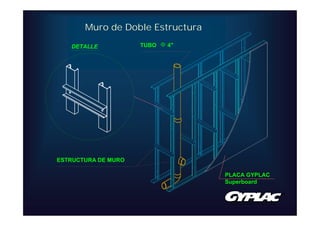

24. Muro de Doble Estructura
DETALLE TUBO  4"
ESTRUCTURA DE MURO
PLACA GYPLAC
Superboard
