El documento habla sobre fractales, que son figuras geométricas que se repiten a diferentes escalas y mantienen su aspecto general. Luego describe el uso de la geometría fractal y la proporción áurea para el diseño gráfico y fotográfico. Finalmente, presenta un ejercicio de generación morfológica fractal que involucra la composición de células y patrones a diferentes proporciones usando figuras básicas, simetría y multiplicación celular.

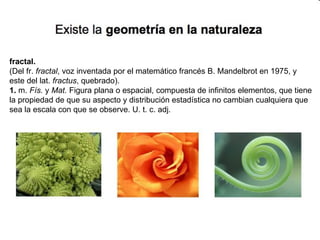

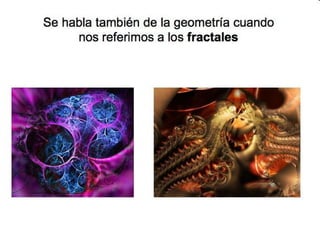

5. fractal. (Del fr. fractal , voz inventada por el matemático francés B. Mandelbrot en 1975, y este del lat. fractus , quebrado). 1. m. Fís. y Mat. Figura plana o espacial, compuesta de infinitos elementos, que tiene la propiedad de que su aspecto y distribución estadística no cambian cualquiera que sea la escala con que se observe. U. t. c. adj.

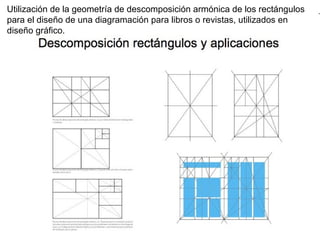

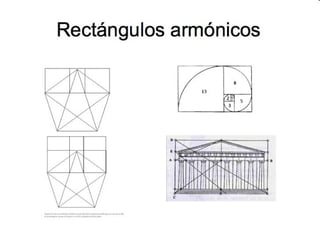

8. Utilización de la geometría de descomposición armónica de los rectángulos para el diseño de una diagramación para libros o revistas, utilizados en diseño gráfico.

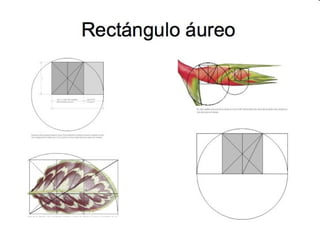

9. Composición de la imagen fotográfica a partir de una estructura geométrica de un rectángulos áureo, al lado se observa un diseño de un librero por descomposición de un rectángulos V2.

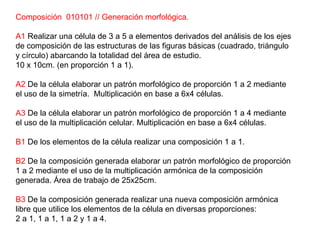

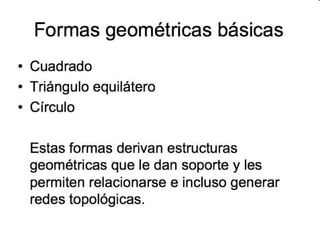

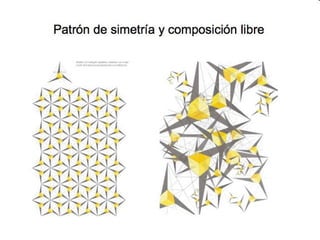

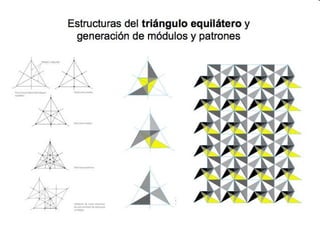

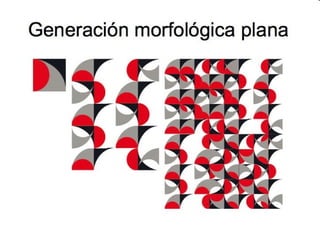

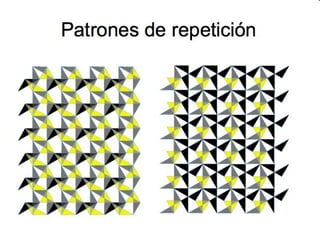

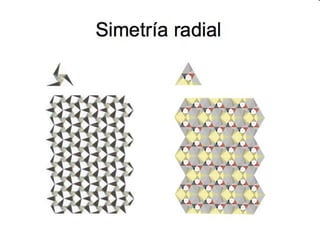

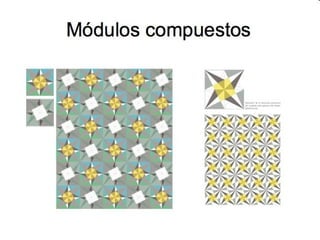

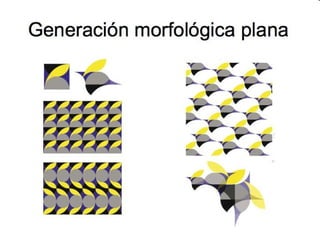

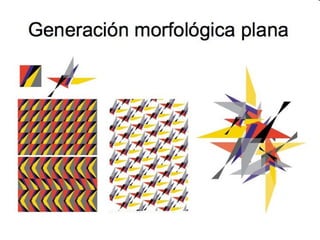

41. Composición 010101 // Generación morfológica. A1 Realizar una célula de 3 a 5 a elementos derivados del análisis de los ejes de composición de las estructuras de las figuras básicas (cuadrado, triángulo y círculo) abarcando la totalidad del área de estudio. 10 x 10cm. (en proporción 1 a 1). A2 De la célula elaborar un patrón morfológico de proporción 1 a 2 mediante el uso de la simetría. Multiplicación en base a 6x4 células. A3 De la célula elaborar un patrón morfológico de proporción 1 a 4 mediante el uso de la multiplicación celular. Multiplicación en base a 6x4 células. B1 De los elementos de la célula realizar una composición 1 a 1. B2 De la composición generada elaborar un patrón morfológico de proporción 1 a 2 mediante el uso de la multiplicación armónica de la composición generada. Área de trabajo de 25x25cm. B3 De la composición generada realizar una nueva composición armónica libre que utilice los elementos de la célula en diversas proporciones: 2 a 1, 1 a 1, 1 a 2 y 1 a 4.

42. Fecha de entrega: 010101: A1 , A2 , A3 . Lunes 23 de Agosto 10:35 horas. 010101: B1 , B2 . Miércoles 25 de Agosto 10:35 horas. 010101: B3 Viernes 25 de Agosto 9:45 horas. Requisitos de la entrega: A fondo blanco, Sobre base rígida con marco perimetral (Marialuisa) de 5 cm de cartulina a color tipo iris, canson o similar. Elementos a evaluar: Puntos 5 Calidad de la composición. 5 Correcto uso de ejes de composición y análisis de las estructuras. 5 Correcto uso de los conceptos estudiados (simetría, proporción, equilibrio y modulación). 5 Calidad de corte y trazo. 5 Limpieza del trabajo. 25 puntos acumulables por etapa / total del ejercicio 150 puntos OJO: TRABAJO INCOMPLETO Y FUERA DEL LA FECHA Y HORA DE ENTREGA NO SERÁ RECIBIDO.
