El embrague de diafragma utiliza un disco cónico de acero en lugar de muelles y patillas. Cuando se presiona el pedal del embrague, un cojinete empuja el centro del diafragma flexionándolo y presionando un plato opresor contra un disco de embrague unido al volante del motor. Esto acopla el motor a la transmisión. Soltando el pedal, la horquilla de liberación empuja el cojinete separando el plato opresor y permitiendo la desconexión.

1. EL EMBRAGUE DE DIAFRAGMA
Este tipo de embrague utiliza en sustitución de los muelles y las patillas de desembrague
un diafragma de acero en forma de disco cónico, con unas hendiduras radiales tal como
lo podemos ver en la figura 1. Sus características de presión dependerán especialmente
de:
 Su espesor “e”
 Su conicidad
 La longitud de su parte activa “h”
El embrague de diafragma permite obtener mayores ventajas respecto al de muelles:





Ocupa menor espacio.
Reparte mejor la presión.
Necesita menor esfuerzo de maniobra en el pedal.
Mejora el equilibrio.
Permite aumentar el número de revoluciones al eliminar los muelles y no estar
sometidos a fuerzas centrifugas.
En la figura2puede verse la disposición de cada uno de los componentes que integran el
conjunto de este tipo de embrague. El diafragma (4) puede apreciarse unido a la
periferia de la masa del embrague y fijado mediante remaches, por varios puntos de su
circunferencia, a la carcasa (3). El disco de embrague (2) permanece presionado al
volante (1), que indica la posición de reposo. Cuando se procede a desembragar, el
cojinete de empuje (5) se desplaza por la acción de la horquilla de la palanca de mando
(6) que ira presionando al diafragma hasta liberar de la presión del disco.
Figura 1: Fuente: Manual del automóvil
Figura 2: Fuente: Manual del automóvil

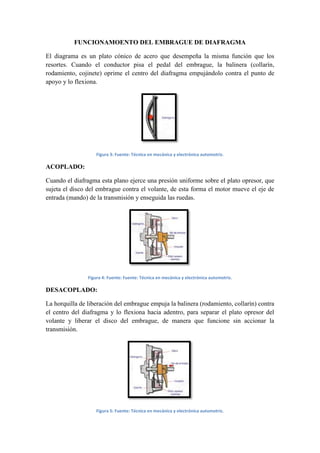

2. FUNCIONAMOENTO DEL EMBRAGUE DE DIAFRAGMA
El diagrama es un plato cónico de acero que desempeña la misma función que los
resortes. Cuando el conductor pisa el pedal del embrague, la balinera (collarín,
rodamiento, cojinete) oprime el centro del diafragma empujándolo contra el punto de
apoyo y lo flexiona.
Figura 3: Fuente: Técnica en mecánica y electrónica automotriz.
ACOPLADO:
Cuando el diafragma esta plano ejerce una presión uniforme sobre el plato opresor, que
sujeta el disco del embrague contra el volante, de esta forma el motor mueve el eje de
entrada (mando) de la transmisión y enseguida las ruedas.
Figura 4: Fuente: Fuente: Técnica en mecánica y electrónica automotriz.
DESACOPLADO:
La horquilla de liberación del embrague empuja la balinera (rodamiento, collarín) contra
el centro del diafragma y lo flexiona hacia adentro, para separar el plato opresor del
volante y liberar el disco del embrague, de manera que funcione sin accionar la
transmisión.
Figura 5: Fuente: Técnica en mecánica y electrónica automotriz.

3. COMPONENTES DEL EMBRAGUE
CARCAZA DEL EMBRAGUE:
Aloja el ensamble del embrague, es de aluminio fundido y se atornilla al bloque del
motor.
VOLANTE:
Atornillado al cigüeñal del motor, proporciona una superficie de fricción para el
embrague y la superficie de montaje para el plato opresor.
PLATO OPRESOR (PRENSA):
Cubierta atornillada al volante, que cuando se aplica el embrague, aprieta el disco del
embrague al volante.
DISCO DEL EMBRAGUE:
Disco con recubrimiento de fricción en cada uno de los lados, deslizándose en ranuras
del eje de entrada (mando) de la transmisión. Cuando el embrague esta aplicado el disco
permanece presionado con la fuerza entre el volante y el plato opresor, con el fin de
impulsar el eje de entrada de la transmisión.
CONTROL DEL EMBRAGUE:
Pedal, cable o acoplamiento o sistema hidráulico del embrague, el cual utiliza el
conductor para acoplar o desacoplar el embrague.
HORQUILLA DE LIBERACION DEL EMBRAGUE:
Palanca que empuja la balinera (rodamiento, collarín) de liberación contra los dedos del
embrague del plato opresor, con el fin de desacoplar el embrague.
BALINERIA (RODAMIENTO, COLLARIN):
Colocada entre la horquilla de liberación del embrague y los dedos de liberación, con el
fin de reducir la fricción.
INTERRUPTOR DEL EMBRAGUE:
Impide el arranque mientras tanto el pedal del embrague no haya sido totalmente
oprimido.
