El documento habla sobre los diferentes tipos y componentes de los embragues, como transmiten el movimiento y sus posibles averías y formas de corregirlas. Explica que los embragues desconectan el motor de las ruedas para cambiar de marcha y que usan discos de fricción para transmitir el par motor sin resbalamientos. También cubre embragues hidráulicos, electromagnéticos y de fricción, así como sus ventajas e inconvenientes.

1. Misión del embragueEl embrague es el mecanismo encargado de transmitir el par motor que nos proporciona el grupo propulsor, a la caja de cambios y ésta, a su vez, a las ruedas a voluntad del conductor (manual) o automáticamente (automático), o dicho de otra manera, su misión, es desconectar el motor de las ruedas en el momento de arrancar o realizar un cambio de marcha.

2. Elementos básicos del embrague de fricciónEl disco de embrague es el elemento encargado de transmitir a la caja de velocidades todo el par motor sin que se produzcan resbalamientos. Por este motivo, el disco de embrague, está forrado de un material de fricción que se adhiere a las superficies metálicas (superficies con las que entra en contacto dicho disco); es muy resistente al desgaste y al calor.

3. Plato de presiónTambién denominado maza de embrague, se compone de un disco de acero en forma de corona circular. Por una cara se une a la carcasa del mecanismo de embrague, a través de unos muelles o diafragma y por otra cara se une a una de las caras del disco de embrague.

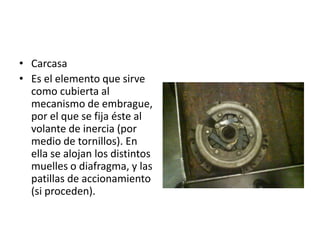

4. CarcasaEs el elemento que sirve como cubierta al mecanismo de embrague, por el que se fija éste al volante de inercia (por medio de tornillos). En ella se alojan los distintos muelles o diafragma, y las patillas de accionamiento (si proceden).

5. Diafragma El diafragma está constituido por un disco de acero, con forma cónica, en el cual se encuentran practicados unos cortes radiales, cuya elasticidad causa la presión necesaria para mantener el plato de presión contra el disco de embrague.

6. Plato de presión Su finalidad es doble, ya que aparte de servir como soporte para los elementos que realiza la función de embrague por fricción, tiene así mismo la función de servir como punto de contacto al arrancador para la puesta en marcha del motor, de ahí que normalmente tenga su borde exterior estriado para un mejor contacto contra la goma del arrancador

7. Constitución y características de un disco de embrague Este dispositivo está formado por un disco de acero en el que por medio de unos remaches van sujetos los forros, de tal manera que la cabeza de los remaches van embutidas para que no rocen contra la superficie del asiento del volante y en el plato de presión. también tiene resortes helicoidales y el cubo

8. Como se transmite el movimiento en un embrague de fricción Posición de "desembragado"Cuando se pisa el pedal del embrague se desplaza el cojinete de empuje hacia el interior, se presiona sobre el diafragma (o muelles) que desplaza el plato de presión, que libera el disco de fricción. En esta posición, el embrague gira en vacío, sin transmitir el movimiento del motor a la caja de cambios

9. Posición de "embragado"Al soltar el pedal del embrague el cojinete de empuje no se aplica sobre el diafragma, por lo que este ultimo empuja sobre el plato de presión que se aplica contra el disco de fricción por una de sus caras y la otra cara se aplicaría entonces sobre el volante motor. La disposición del disco de embrague, con sus lengüetas y muelles de absorción, hace que el acoplamiento no sea brusco, sino progresivo.

10. Tipos de embragueEmbrague hidráulicoEl embrague hidráulico que mas tarde evolucionara llamándose convertidor de par, actúa como embrague automático entre el motor y la caja de cambios que, en estos casos, suele ser automática o semiautomática. Dicho embrague permite que el motor gire al ralentí (en vacío) y además transmite el par motor cuando el conductor acelera

11. ElectromagnéticosEl sistema de embrague electromagnético esta constituido por una corona de acero que se monta sobre el volante de inercia del motor. En el interior de esta corona va alojada una bobina, que al pasar la corriente eléctrica a través de ella produce un campo magnético en la zona del entrehierro formado entre la corona y el disco de acero.Dicho disco va montado en el primario de la caja de cambios por medio de un estriado, sustituyendo al disco de embrague convencionalDe fricción:El embrague de fricción está formado por una parte motriz (volante motor), que transmite el giro a la parte conducida, usando el efecto de adherencia de ambos componentes, a los cuales se les aplica una fuerte presión que los acopla fuertemente.El eje primario de la caja de velocidades se apoya en el volante de inercia del motor por medio de un casquillo de bronce. Sobre este eje se monta el disco de embrague que es aplicado fuertemente contra el volante motor por el palto de presión, también conocido como maza de embrague

12. Diferencias de los embraguesEl hidráulico no necesita pedalEl electromagnético como su nombre lo dice le llega corriente y eso acciona el embrague El de fricción si necesita pedal

13. Que función cumplen los muelles y el diafragmaEMBRAGUE DE MUELLESEste es uno de los tipos de embrague que más se han utilizado. Los muelles, están dispuestos circularmente para que resulte una presión más uniforme sobre la maza de embrague. Empujan al plato de presión por uno de sus dos extremos, apoyando el otro en la carcasa.Debido a la presión que ejercen éstos sobre el plato de presión, cuando no actuamos sobre el mecanismo de embrague, el disco de embrague está presionado entre el plato y el volante motorEMBRAGUE DE DIAFRAGMAEl diafragma está constituido por un disco de acero, con forma cónica, en el cual se encuentran practicados unos cortes radiales, cuya elasticidad causa la presión necesaria para mantener el plato de presión contra el disco de embrague.Al practicarse dichos cortes, el disco queda dividido interiormente en varios dedos elásticos, que ejercen la función de las patillas de accionamiento estudiadas en los embragues con muelles.

14. Muelles y diafragma

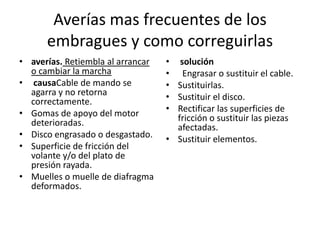

15. Averías mas frecuentes de los embragues y como correguirlas soluciónEngrasar o sustituir el cable.Sustituirlas.Sustituir el disco.Rectificar las superficies de fricción o sustituir las piezas afectadas.Sustituir elementos.averías.Retiembla al arrancar o cambiar la marchacausaCable de mando se agarra y no retorna correctamente.Gomas de apoyo del motor deterioradas.Disco engrasado o desgastado.Superficie de fricción del volante y/o del plato de presión rayada.Muelles o muelle de diafragma deformados.

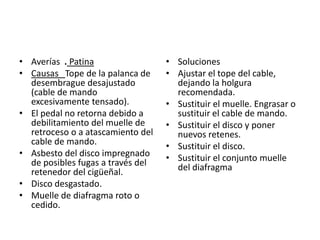

16. Averías .PatinaCausas Tope de la palanca de desembrague desajustado (cable de mando excesivamente tensado).El pedal no retorna debido a debilitamiento del muelle de retroceso o a atascamiento del cable de mando.Asbesto del disco impregnado de posibles fugas a través del retenedor del cigüeñal.Disco desgastado.Muelle de diafragma roto o cedido.Soluciones Ajustar el tope del cable, dejando la holgura recomendada.Sustituir el muelle. Engrasar o sustituir el cable de mando.Sustituir el disco y poner nuevos retenes.Sustituir el disco.Sustituir el conjunto muelle del diafragma

17. Averías Desgaste prematuro Causas Conducir habitualmente con el pie apoyado en el pedal de embragueSoluciones Sustituir el disco y evitar ese hábito en lo sucesivo

18. Como se efectúa el reglaje del embragueReglaje del embrague-Comprobar la carrera libre del pedal determinada en las características de reglaje del vehículo. Si esta medida no es correcta realizar el reglaje correspondiente sobre la palanca de mando del embrague.-Antes de proceder al reglaje, comprobar comprobar que la guarnición situada en la extremidad del cable no está deformada. En caso contrario se debe sustituir dicho cable.-Aflojar la contratuerca de la varilla de unión a la palanca y roscar o desenroscar hasta conseguir la cota indicada para el recorrido libre del pedal.-Conseguida la cota deseada, apretar la contratuerca y verificar nuevamente el recorrido libre del pedal.

19. · Comprobación y purgado del circuito de mando hidráulicoVerificar el nivel de aceite en el depósito y rellenarlo si es necesario.Comprobar que no se producen fugas en la bomba y el bombín.Si se observan fugas a través de los racores, apretar los mismos o sustituir las juntas de unión. Si las fugas son a través de los elementos de mando, desmontar éstos para su limpieza y reparación.Proceder al purgado del circuito y volver a comprobar el nivel en el depósito. · Verificación y reglaje del disco de embrague Verificar visualmente el disco de embrague y el estado de suciedad de los ferodos. En caso necesario, limpiarlos con aguarrás y secarlos con aire a presión

20. Comprobaciones al desmontar un embragueAl desmontar un embrague para su reparación, hay que tener en cuenta el marcar su posición sobre el volante, ya que en esta posición están compensados los desequilibrios anti vibratorios de ambos elementos; así como para el desmontaje de la maza, es conveniente marcar todas sus piezas para volverlas a montar en el mismo lugar, ya que este elemento esta equilibrado en conjunto por el fabricante.

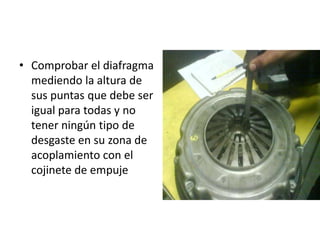

21. Comprobar el diafragma mediendo la altura de sus puntas que debe ser igual para todas y no tener ningún tipo de desgaste en su zona de acoplamiento con el cojinete de empuje

22. Comprobar si las puntas de las lengüetas del diafragma presentan señales de desgaste excesivo o puntos quemados.

23. Comprobar que las superficies de asiento en el volante de inercia y en el plato de presión no presentan deformaciones ni ralladuras; en caso contrario, es conveniente rectificar estas superficies

24. Se comprobara igualmente el desgaste de los forros del disco midiendo su espesor. Si fuese inferior al valor estipulado como mínimo o si los remaches afloran a la superficie de los forros, deberá sustituirse el disco. Si los forros estuviesen engrasados, pueden limpiarse con tricloroetileno y un cepillo de alambres. Independientemente deberá corregirse la causa de este engrasamiento, que será debido a fuga del reten trasero del cigüeñal o el del primario de la caja de velocidades

25. Una vez comprobado el embrague y reparadas las posibles averías, se procederá a su montaje y a la colocación del conjunto en su posición sobre el volante motor. Antes de realizar el apriete de los tornillo de fijación de la carcasa de embrague con el volante, es necesario centrar el disco de embrague, para que entre luego fácilmente en su alojamiento el primario de la caja de velocidades. Para efectuar este centrado puede disponerse de un eje primario del modelo conveniente, que se retira posteriormente una vez realizado el aprieto de los tornillos de fijación de la carcasa al volante motor.

26. Ferodos desgastadosPor que los remaches ya no están bien cubiertos y el ferodo se esta levantando

27. Funcionamiento de un embrague hidráulicoEl funcionamiento de un embrague hidráulico es parecido a dos ventiladores, uno enchufado y otro no, la corriente de aire creada incide en las aspas del desenchufado y lo gira. Así se logra transmitir el movimiento sin que haya rozamiento, y con ello se evitan los desgastes.En los embragues hidráulicos el medio de transmisión del movimiento es el aceite. Una bomba centrífuga recibe el giro del motor y envía el aceite a presión hacia una turbina en la que está acoplado el eje primario de la caja de velocidades

28. Diferencia entre un embrague hidráulico y uno de fricción El hidráulico no necesita pedalEste tiene balanceadores El de fricción si Este tiene horquilla

29. Ventajas del embrague hidráulico Ausencia de desgaste. Duración ilimitada, incluso mucho mayor que la vida útil del vehículo. Las vibraciones por torsión en la transmisión están fuertemente amortiguadas, cualidad muy importante para su utilización en los motores Diesel. Arranque muy suave, debido a la progresividad en el deslizamiento. Bajo coste de entretenimiento, no exigiendo más atención que el cambio periódico de aceite cada 15 000 ó 20 000 km.

30. Inconvenientes en el embrague hidráulico Debido a la inevitable pérdida de energía por deslizamiento del aceite en su acoplamiento para obtener el par máximo, los vehículos equipados con este tipo de embrague consumen algo más de combustible que los equipados con un embrague normal de fricción. Presentan también la desventaja de un mayor coste económico, así como la necesidad de tener que acoplar una caja de cambios automática

31. Tipos de mando en los embragues mando mecánico; varillaje mando hidráulico; liquido de frenosmando eléctrico asistido electrónicamente. corrientecentrífugo. Fuerza centrifuga

32. Liquido de frenos El liquido de frenos es un liquido hidráulico que hace posible la transmisión de la fuerza ejercida sobre el pedal de freno a los cilindros de freno en las ruedas de automóviles, motocicletas, camionetas y algunas bicicletas avanzadas.

33. Composición del liquido de frenosEl líquido de frenos se compone normalmente de derivados de poliglicol. En casos extraordinarios (ej. coches antiguos, ejército) se usan líquidos de silicio y aceites minerales. El punto de ebullición del liquido de frenos ha de ser elevado ya que las aplicaciones de frenos producen mucho calor (además la formación de burbujas puede dañar el freno, y la temperatura de congelación ha de ser también muy baja, para que no se hiele con el frío. Los líquidos de frenos convencionales tienen, según el Department of Transportation, DOT (del inglés Departamento de Transportes) temperaturas de ebullición de 205 °C (DOT 3), 230 °C (DOT 4) o 260 °C (DOT 5.1). Como puede observarse, cuanto mayor es el índice DOT mayor es la temperatura de ebullición. Debido a que el liquido de frenos es higroscópico, es decir, atrae y absorbe humedad (ej. del aire) se corre el peligro de que pequeñas cantidades de agua puedan llevar consigo una disminución considerable de la temperatura de ebullición (este fenómeno se denomina “desvanecimiento gradual de los frenos”.). El hecho de que el líquido de frenos sea higroscópico tiene un motivo: impedir la formación de gotas de agua (se diluyen), que puedan provocar corrosión local y que pueda helarse a bajas temperaturas. Debido a su propiedad higroscópica se ha de cerrar la tapa del recipiente lo antes posible.

34. Mescla de diferentes líquidos de frenos No se recomienda la mezcla de los líquidos de frenos DOT 3 y DOT 4 ya que DOT 4 es más agresivo. No todas las juntas de gomas de un sistema DOT-3 son adecuadas para un DOT 4. El riesgo es un fallo del sistema de frenos . Por regla general ha de usarse siempre el líquido de frenos diseñado para cada sistema de frenos, el cual se especifica en la tapa del recipiente, o bien, es especificado por el fabricante del automóvil.

35. El líquido de frenos DOT 5.1 (a base de glicol) fue de hecho diseñado para ser usado junto con líquidos de frenos del tipo DOT 3 y DOT 4 y contiene a su vez especificaciones de DOT 5.Los líquidos de frenos DOT 5 (a base de silicio) no se pueden mezclar con líquidos de ningún otro tipo
