- 1. REPUBLICA BOLIVARIANA DEVENEZUELA MINISTERIO DEL PODER POPULAR PARA LA EDUCACION UNIVERSITARIA I.U.P. SANTIAGO MARIÑO EXTENSION MERIDA ING. CIVIL INTEGRANTES ARAUJO V. MARIA ISABEL C.I.:20.847.928 GEHTAI F. OMAR F. C.I.:20.141.512
- 2. INTRODUCCIÓN Por donde quieraque el hombre camine y observe siempre encontrará a su paso una infinidad de obstáculos los cuales impedirían el normal traslado de un lugar a otro ya sea a personas, animales o cosas. Dichos obstáculos podrán ser salvados por todo tipo de puentes muchos de los cuales a veces cruzamos sin darnos cuenta incluso de su presencia o existencia, a menos claro que sea un ejemplar muy particular que llame nuestra atención. Hay muchos puentes que son dignos de ver, incluso los menos favorecidos, si nosotros sabemos observarlos y cómo observarlos. El objetivo de este texto es ayudar a conocer y aprender los aspectos más importantes relacionados con los puentes, explicando en lenguaje simple, algunas de las características de su diseño y construcción. El puente a estudiar está ubicado en el municipio libertador del estado Mérida, Av. Las Américas Santa Bárbara Oeste sector La Quebrada, saliendo a la Av. Los Próceres. Con un ancho de 6mts y de largo 4mts.Cuenta con fallas de pavimento y se ha utilizado como botadero de basura, como se especifica más adelante, existe una quebrada que pasa por debajo del puente y podemos decir que el puente no cuenta con un estado óptimo lo que es el estribo, la zapata, la pasarela, las vigas longitudinales y transversales
- 3. UBICACIÓN DEL PUENTEEN ESTUDIO
- 4. INFORME TECNICO El terminopuente, se utiliza para describir a las estructuras viales, con trazado por encima de la superficie, que permiten vencer obstáculos naturales como ríos, quebradas, hondonadas, canales, entrantes de mar, estrechos de mar, lagos, etc. Partes de un puente Los puentes constan fundamentalmente de dos partes: la superestructura y la infraestructura. Superestructura: es la parte del puente en donde actúan la carga móvil, y está constituida por: Tablero, Vigas longitudinales y transversales. Aceras y pasamanos. Capa de rodadura. Infraestructura: es la parte del puente que se encarga de transmitir las solicitaciones al suelo de cimentación, y esta constituida por: Estribos y Pilas.
- 5. El puente estáubicado en Av. Las Américas Santa Bárbara Oeste sector La Quebrada, saliendo a la Av. Los Próceres. Con un ancho de 6mts y de largo 4mts. Se puede observar en el pavimento algunas fallas como agrietamiento, piel de cocodrilo, entre otras, en el asfalto o Capa de rodadura. El puente cuenta con sus dos aceras y pasamanos. MEMORIA FOTOGRAFICA

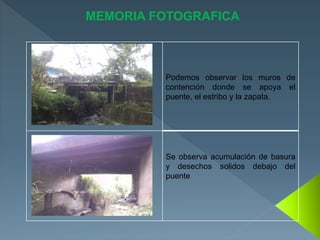

- 6. Podemos observar losmuros de contención donde se apoya el puente, el estribo y la zapata. Se observa acumulación de basura y desechos solidos debajo del puente MEMORIA FOTOGRAFICA
- 7. Se observa laquebrada que pasa por debajo del puente, la cual tiene poca corriente y poca profundidad, gran cantidad de piedra. Por debajo del puente se observa las vigas transversales y longitudinales, se observa que fue construido con riples. MEMORIA FOTOGRAFICA
- 8. CONCLUSION Como se hapodido apreciar, los puentes son estructuras que pueden cambiar la vida delos seres humanos, pues significan más que el acceso a un territorio inicialmente dividido por características geográficas, sino que representan una serie de oportunidades para las sociedades involucradas, ya sea en el ámbito social, cultural y económico. Según el informe realizado podemos concluir que dicho puente en estudio se encuentra en malas condiciones el cual necesita mantenimiento para que siga funcionando correctamente ya que es una gran ayuda para todos los peatones y vehículos que lo utilizan.
