1. Beatriz Planelles – IES Pedro de Luna
ELECTRICIDAD
3º ESO

2. Beatriz Planelles – IES Pedro de Luna

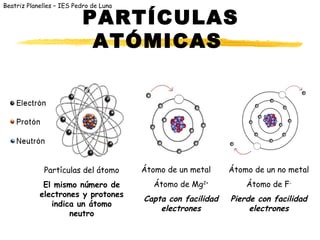

PARTÍCULAS
ATÓMICAS
Partículas del átomo
El mismo número de
electrones y protones
indica un átomo
neutro
Átomo de un metal
Átomo de Mg2+
Capta con facilidad
electrones
Átomo de un no metal
Átomo de F-
Pierde con facilidad
electrones

3. Beatriz Planelles – IES Pedro de Luna

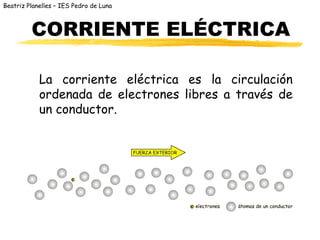

CORRIENTE ELÉCTRICA
La corriente eléctrica es la circulación
ordenada de electrones libres a través de
un conductor.

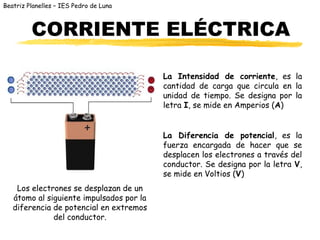

4. Beatriz Planelles – IES Pedro de Luna
CORRIENTE ELÉCTRICA
La Intensidad de corriente, es la
cantidad de carga que circula en la
unidad de tiempo. Se designa por la
letra I, se mide en Amperios (A)
La Diferencia de potencial, es la
fuerza encargada de hacer que se
desplacen los electrones a través del
conductor. Se designa por la letra V,
se mide en Voltios (V)
Los electrones se desplazan de un
átomo al siguiente impulsados por la
diferencia de potencial en extremos
del conductor.

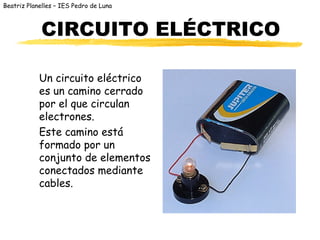

5. Beatriz Planelles – IES Pedro de Luna
CIRCUITO ELÉCTRICO
Un circuito eléctrico
es un camino cerrado
por el que circulan
electrones.
Este camino está
formado por un
conjunto de elementos
conectados mediante
cables.

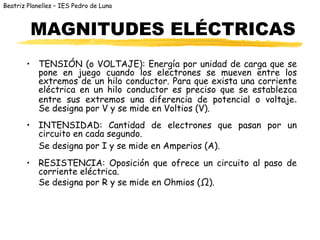

6. Beatriz Planelles – IES Pedro de Luna
MAGNITUDES ELÉCTRICAS
• TENSIÓN (o VOLTAJE): Energía por unidad de carga que se
pone en juego cuando los electrones se mueven entre los
extremos de un hilo conductor. Para que exista una corriente
eléctrica en un hilo conductor es preciso que se establezca
entre sus extremos una diferencia de potencial o voltaje.
Se designa por V y se mide en Voltios (V).
• INTENSIDAD: Cantidad de electrones que pasan por un
circuito en cada segundo.
Se designa por I y se mide en Amperios (A).
• RESISTENCIA: Oposición que ofrece un circuito al paso de
corriente eléctrica.
Se designa por R y se mide en Ohmios (Ω).

7. Beatriz Planelles – IES Pedro de Luna

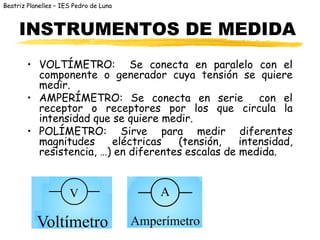

INSTRUMENTOS DE MEDIDA
• VOLTÍMETRO: Se conecta en paralelo con el
componente o generador cuya tensión se quiere
medir.
• AMPERÍMETRO: Se conecta en serie con el
receptor o receptores por los que circula la
intensidad que se quiere medir.
• POLÍMETRO: Sirve para medir diferentes
magnitudes eléctricas (tensión, intensidad,
resistencia, …) en diferentes escalas de medida.

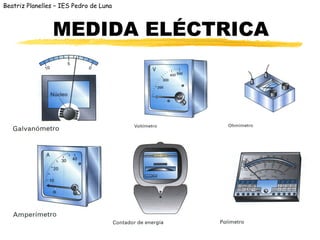

8. Beatriz Planelles – IES Pedro de Luna
MEDIDA ELÉCTRICA

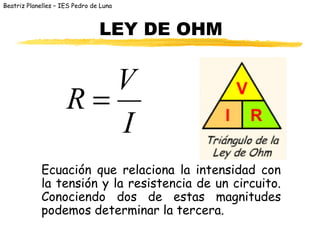

9. Beatriz Planelles – IES Pedro de Luna
LEY DE OHM
Ecuación que relaciona la intensidad con
la tensión y la resistencia de un circuito.
Conociendo dos de estas magnitudes
podemos determinar la tercera.
I
V
R =

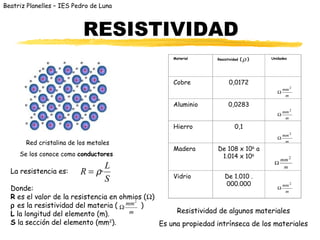

10. Beatriz Planelles – IES Pedro de Luna
La resistencia es:
Donde:
R es el valor de la resistencia en ohmios (Ω)
ρ es la resistividad del materia ( )
L la longitud del elemento (m).
S la sección del elemento (mm2
).
RESISTIVIDAD
m
mm2
·Ω
Red cristalina de los metales
Se los conoce como conductores
m
mm2
Ω
m
mm2
Ω
m
mm2
Ω
Material Resistividad ( ) Unidades
Cobre 0,0172
Aluminio 0,0283
Hierro 0,1
Madera De 108 x 106
a
1.014 x 106
Vidrio De 1.010 .
000.000
ρ
m
mm2
Ω
m
mm2
Ω
Resistividad de algunos materiales
Es una propiedad intrínseca de los materiales
S
L
R ·ρ=

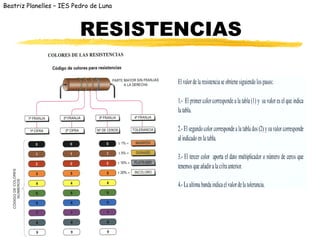

11. Beatriz Planelles – IES Pedro de Luna
RESISTENCIAS

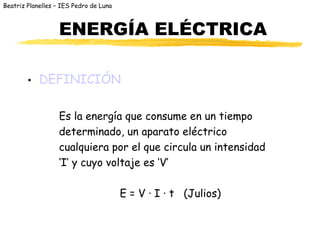

12. Beatriz Planelles – IES Pedro de Luna
ENERGÍA ELÉCTRICA
• DEFINICIÓN
Es la energía que consume en un tiempo
determinado, un aparato eléctrico
cualquiera por el que circula un intensidad
‘I’ y cuyo voltaje es ‘V’
E = V · I · t (Julios)

13. Beatriz Planelles – IES Pedro de Luna

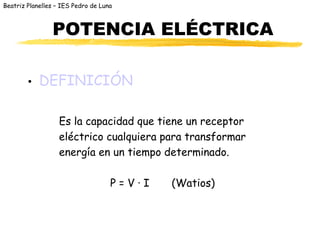

POTENCIA ELÉCTRICA
• DEFINICIÓN
Es la capacidad que tiene un receptor
eléctrico cualquiera para transformar
energía en un tiempo determinado.
P = V · I (Watios)
