El documento trata sobre las diferentes fuentes y transformaciones de la energía. Explica que la energía primaria se transforma en energía secundaria y cómo la energía cinética, radiante, térmica, potencial y química pueden transformarse en energía eléctrica a través de generadores eólicos, paneles solares, centrales térmicas, centrales hidroeléctricas y baterías. También analiza los impactos ambientales de la producción de energía.

1. A ENERXÍA E
AS SUAS
FONTES - 2
CPIVIRXEDACELA

2. TRANSFORMACIÓN
ENERXÍAS
• ENERXÍAS
PRIMARIAS
• ENERXÍAS
SECUNDARIAS

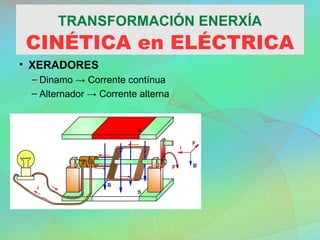

3. TRANSFORMACIÓN ENERXÍA
CINÉTICA en ELÉCTRICA
• XERADORES
– Dinamo → Corrente contínua
– Alternador → Corrente alterna

4. ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO

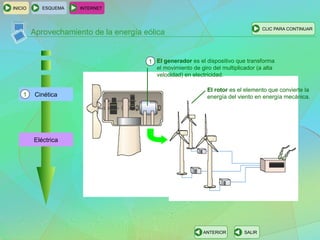

Aprovechamiento de la energía eólica
Eléctrica
Cinética1
El generador es el dispositivo que transforma
el movimiento de giro del multiplicador (a alta
velocidad) en electricidad.
1
El rotor es el elemento que convierte la
energía del viento en energía mecánica.

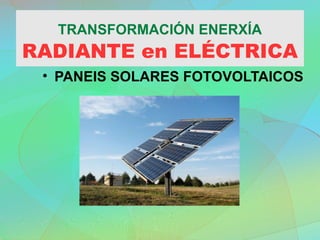

5. TRANSFORMACIÓN ENERXÍA
RADIANTE en ELÉCTRICA
• PANEIS SOLARES FOTOVOLTAICOS

6. ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
Aprovechamiento de la energía solar fotovoltaica
Eléctrica
Radiante1
El silicio es el principal
componente de los paneles
solares fotovoltaicos.
Los rayos solares inciden perpendicularmente sobre el panel solar
y producen un efecto fotoeléctrico. La luz incide sobre los electrones
del panel y los pone en movimiento: se genera corriente eléctrica.
1

7. TRANSFORMACIÓN ENERXÍA
Térmica en ELÉCTRICA
- Carbón
- Gas natural
- Biomasa
- Nuclear
- Solar térmica
- Xeotérmica

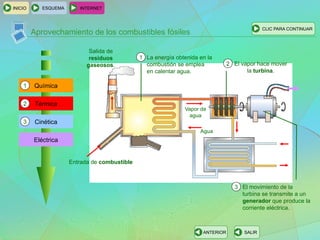

8. Aprovechamiento de los combustibles fósiles
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
Eléctrica
Entrada de combustible
La energía obtenida en la
combustión se emplea
en calentar agua.
Salida de
residuos
gaseosos.
1
Química1
2
Térmica2
3
Cinética3
El vapor hace mover
la turbina.
El movimiento de la
turbina se transmite a un
generador que produce la
corriente eléctrica.
Vapor de
agua
Agua

9. Central termoeléctrica ciclo
convencional

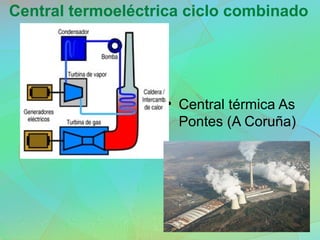

10. Central termoeléctrica ciclo combinado
• Central térmica As
Pontes (A Coruña)

11. IMPACTO AMBIENTAL CENTRALES
TÉRMICAS

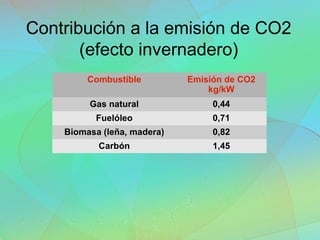

12. Combustible Emisión de CO2
kg/kW
Gas natural 0,44
Fuelóleo 0,71
Biomasa (leña, madera) 0,82
Carbón 1,45
Contribución a la emisión de CO2
(efecto invernadero)

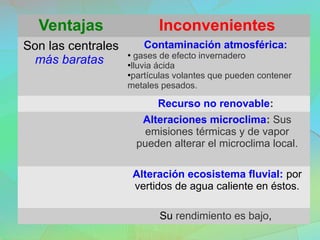

13. Ventajas Inconvenientes
Son las centrales
más baratas
Contaminación atmosférica:
●
gases de efecto invernadero
●
lluvia ácida
●
partículas volantes que pueden contener
metales pesados.
Recurso no renovable:
Alteraciones microclima: Sus
emisiones térmicas y de vapor
pueden alterar el microclima local.
Alteración ecosistema fluvial: por
vertidos de agua caliente en éstos.
Su rendimiento es bajo,

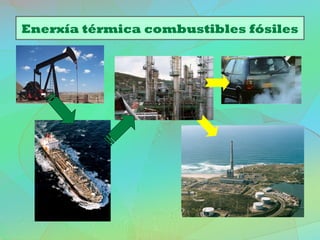

14. Enerxía térmica combustibles fósiles

15. ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO

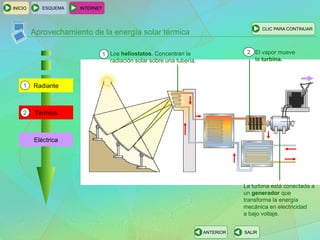

Aprovechamiento de la energía solar térmica
Eléctrica
Radiante1
Térmica2
Los heliostatos. Concentran la
radiación solar sobre una tubería.
1 El vapor mueve
la turbina.
2
La turbina está conectada a
un generador que
transforma la energía
mecánica en electricidad
a bajo voltaje.

16. ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO

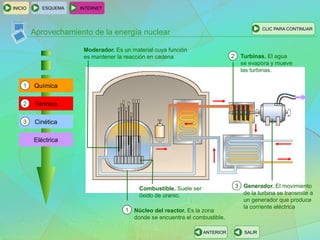

Aprovechamiento de la energía nuclear
Núcleo del reactor. Es la zona
donde se encuentra el combustible.
1
Combustible. Suele ser
óxido de uranio.
Moderador. Es un material cuya función
es mantener la reacción en cadena Turbinas. El agua
se evapora y mueve
las turbinas.
2
3 Generador. El movimiento
de la turbina se transmite a
un generador que produce
la corriente eléctrica
Eléctrica
Química1
Térmica2
Cinética3

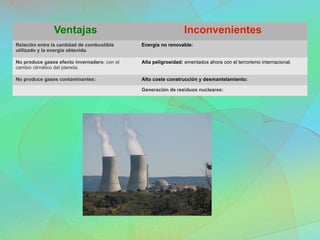

17. Ventajas Inconvenientes
Relación entre la cantidad de combustible
utilizado y la energía obtenida.
Energía no renovable:
No produce gases efecto invernadero: con el
cambio climático del planeta.
Alta peligrosidad: ementados ahora con el terrorismo internacional.
No produce gases contaminantes: Alto coste construcción y desmantelamiento:
Generación de residuos nucleares:

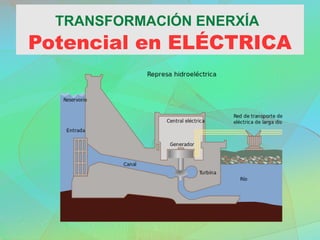

18. TRANSFORMACIÓN ENERXÍA
Potencial en ELÉCTRICA

19. ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO

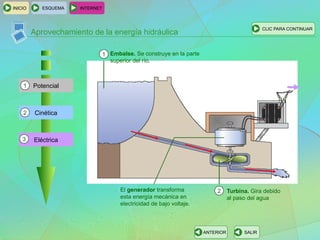

Aprovechamiento de la energía hidráulica
Eléctrica
Potencial1
Cinética2
Embalse. Se construye en la parte
superior del río.
1
Turbina. Gira debido
al paso del agua
2El generador transforma
esta energía mecánica en
electricidad de bajo voltaje.
3

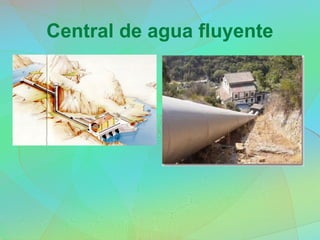

20. Central de agua fluyente

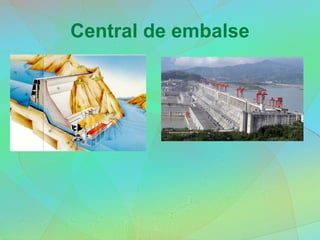

21. Central de embalse

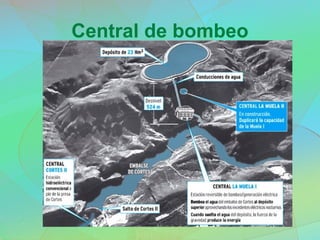

22. Central de bombeo

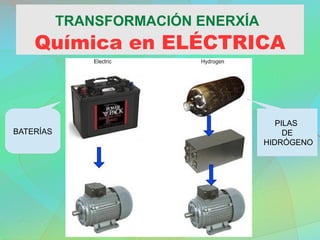

23. TRANSFORMACIÓN ENERXÍA
Química en ELÉCTRICA
BATERÍAS
PILAS
DE
HIDRÓGENO

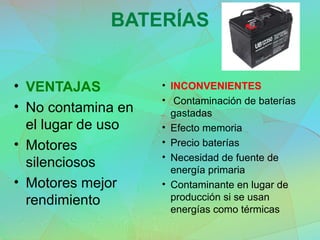

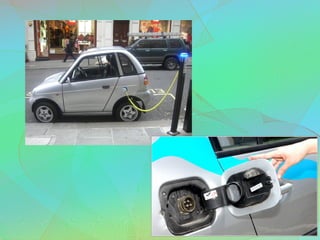

24. BATERÍAS
• VENTAJAS
• No contamina en
el lugar de uso
• Motores
silenciosos
• Motores mejor
rendimiento
• INCONVENIENTES
• Contaminación de baterías
gastadas
• Efecto memoria
• Precio baterías
• Necesidad de fuente de
energía primaria
• Contaminante en lugar de
producción si se usan
energías como térmicas

25. Enerxía a partir do hidróxenoEnerxía a partir do hidróxeno
Problema:
obter
hidróxeno
A obtención
a partir da
auga (H2O)
require
enerxía

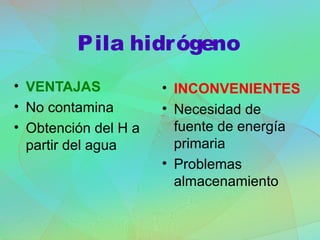

28. Pila hidrógeno
• VENTAJAS
• No contamina
• Obtención del H a
partir del agua
• INCONVENIENTES
• Necesidad de
fuente de energía
primaria
• Problemas
almacenamiento

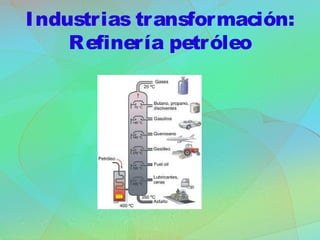

29. Industrias transformación:
Refinería petróleo

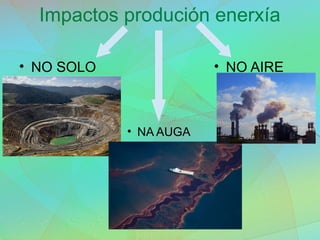

30. Impactos produción enerxía
• NO SOLO
• NA AUGA
• NO AIRE

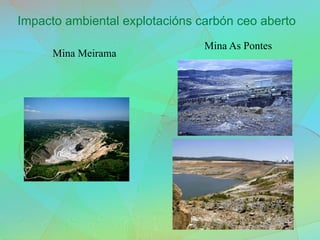

31. Impacto ambiental explotacións carbón ceo aberto
Mina As Pontes
Mina Meirama

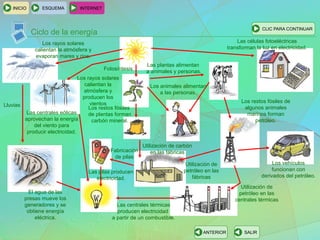

32. Ciclo de la energía
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
Los vehículos
funcionan con
derivados del petróleo.
Los restos fósiles de
algunos animales
marinos forman
petróleo.
Las células fotoeléctricas
transforman la luz en electricidad.
Las plantas alimentan
a animales y personas.
Los animales alimentan
a las personas.
Fotosíntesis
Los restos fósiles
de plantas forman
carbón mineral.
Los rayos solares
calientan la atmósfera y
evaporan mares y ríos.
Lluvias
El agua de las
presas mueve los
generadores y se
obtiene energía
eléctrica.
Las centrales térmicas
producen electricidad
a partir de un combustible.
Fabricación
de pilas
Las pilas producen
electricidad.
Utilización de carbón
en las fábricas
Utilización de
petróleo en las
fábricas
Utilización de
petróleo en las
centrales térmicas
Los rayos solares
calientan la
atmósfera y
producen los
vientos
Las centrales eólicas
aprovechan la energía
del viento para
producir electricidad.

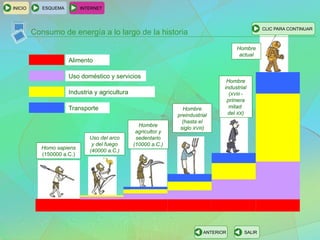

33. Consumo de energía a lo largo de la historia
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO
Homo sapiens
(150000 a.C.)
Uso del arco
y del fuego
(40000 a.C.)
Hombre
agricultor y
sedentario
(10000 a.C.)
Hombre
preindustrial
(hasta el
siglo XVIII)
Hombre
industrial
(XVIII -
primera
mitad
del XX)
Hombre
actual
Alimento
Uso doméstico y servicios
Industria y agricultura
Transporte

34. %
0
5
10
15
20
25
30
35
40
ESQUEMA INTERNET
SALIRANTERIOR
CLIC PARA CONTINUAR
INICIO

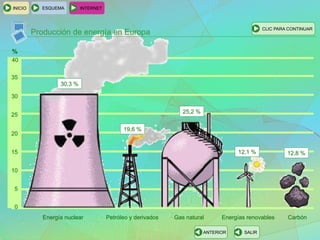

Energía nuclear Petróleo y derivados Gas natural Energías renovables Carbón
30,3 %
19,6 %
25,2 %
12,1 % 12,8 %
Producción de energía en Europa

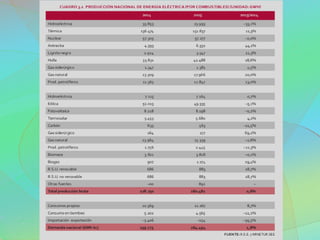

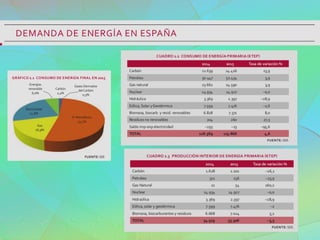

36. Producción de energía en España

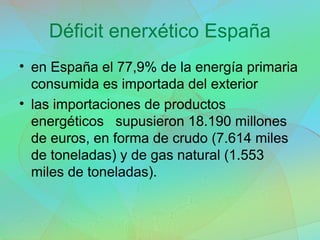

43. Déficit enerxético España
• en España el 77,9% de la energía primaria
consumida es importada del exterior
• las importaciones de productos
energéticos supusieron 18.190 millones
de euros, en forma de crudo (7.614 miles
de toneladas) y de gas natural (1.553
miles de toneladas).

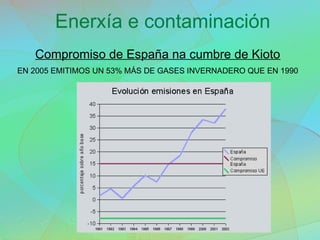

44. Enerxía e contaminación
Compromiso de España na cumbre de Kioto
EN 2005 EMITIMOS UN 53% MÁS DE GASES INVERNADERO QUE EN 1990
