1. Ensamblado de equipos informáticos PC-Sobremesa

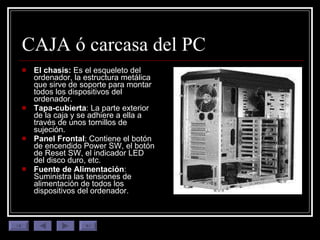

2. CAJA ó carcasa del PC El chasis: Es el esqueleto del ordenador, la estructura metálica que sirve de soporte para montar todos los dispositivos del ordenador. Tapa-cubierta : La parte exterior de la caja y se adhiere a ella a través de unos tornillos de sujeción. Panel Frontal : Contiene el botón de encendido Power SW, el botón de Reset SW, el indicador LED del disco duro, etc. Fuente de Alimentación : Suministra las tensiones de alimentación de todos los dispositivos del ordenador.

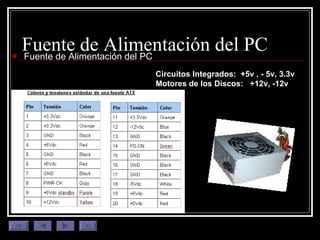

3. Fuente de Alimentación del PC Fuente de Alimentación del PC Circuitos Integrados: +5v , - 5v, 3.3v Motores de los Discos: +12v, -12v

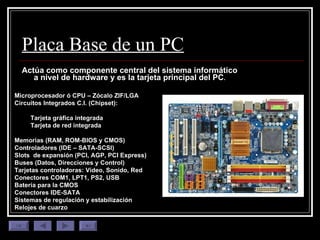

4. Placa Base de un PC Actúa como componente central del sistema informático a nivel de hardware y es la tarjeta principal del PC . Microprocesador ó CPU – Zócalo ZIF/LGA Circuitos Integrados C.I. (Chipset): Tarjeta gráfica integrada Tarjeta de red integrada Memorias (RAM, ROM-BIOS y CMOS) Controladores (IDE – SATA-SCSI) Slots de expansión (PCI, AGP, PCI Express) Buses (Datos, Direcciones y Control) Tarjetas controladoras: Vídeo, Sonido, Red Conectores COM1, LPT1, PS2, USB Batería para la CMOS Conectores IDE-SATA Sistemas de regulación y estabilización Relojes de cuarzo

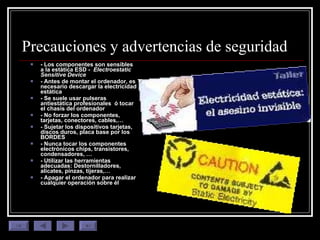

5. Precauciones y advertencias de seguridad - Los componentes son sensibles a la estática ESD - Electroestatic Sensitive Device - Antes de montar el ordenador, es necesario descargar la electricidad estática - Se suele usar pulseras antiestática profesionales ó tocar el chasis del ordenador - No forzar los componentes, tarjetas, conectores, cables,… - Sujetar los dispositivos tarjetas, discos duros, placa base por los BORDES - Nunca tocar los componentes electrónicos chips, transistores, condensadores, … - Utilizar las herramientas adecuadas: Destornilladores, alicates, pinzas, tijeras,… - Apagar el ordenador para realizar cualquier operación sobre él

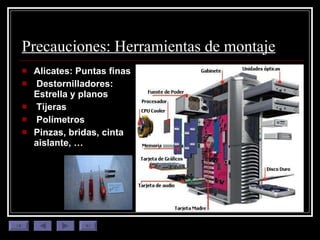

6. Alicates: Puntas finas Destornilladores: Estrella y planos Tijeras Polímetros Pinzas, bridas, cinta aislante, … Precauciones: Herramientas de montaje

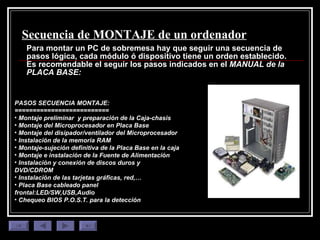

7. Secuencia de MONTAJE de un ordenador Para montar un PC de sobremesa hay que seguir una secuencia de pasos lógica, cada módulo ó dispositivo tiene un orden establecido. Es recomendable el seguir los pasos indicados en el MANUAL de la PLACA BASE: PASOS SECUENCIA MONTAJE: ========================== Montaje preliminar y preparación de la Caja-chasis Montaje del Microprocesador en Placa Base Montaje del disipador/ventilador del Microprocesador Instalación de la memoria RAM Montaje-sujeción definitiva de la Placa Base en la caja Montaje e instalación de la Fuente de Alimentación Instalación y conexión de discos duros y DVD/CDROM Instalación de las tarjetas gráficas, red,… Placa Base cableado panel frontal:LED/SW,USB,Audio Chequeo BIOS P.O.S.T. para la detección

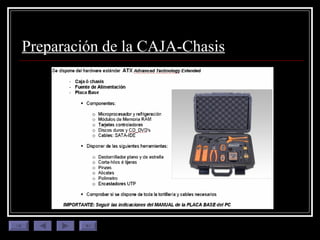

8. Preparación de la CAJA-Chasis

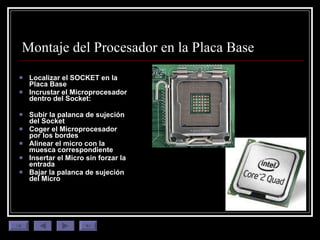

9. Montaje del Procesador en la Placa Base Localizar el SOCKET en la Placa Base Incrustar el Microprocesador dentro del Socket: Subir la palanca de sujeción del Socket Coger el Microprocesador por los bordes Alinear el micro con la muesca correspondiente Insertar el Micro sin forzar la entrada Bajar la palanca de sujeción del Micro

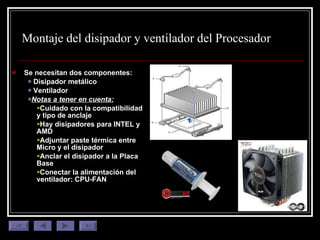

10. Montaje del disipador y ventilador del Procesador Se necesitan dos componentes: Disipador metálico Ventilador Notas a tener en cuenta: Cuidado con la compatibilidad y tipo de anclaje Hay disipadores para INTEL y AMD Adjuntar paste térmica entre Micro y el disipador Anclar el disipador a la Placa Base Conectar la alimentación del ventilador: CPU-FAN

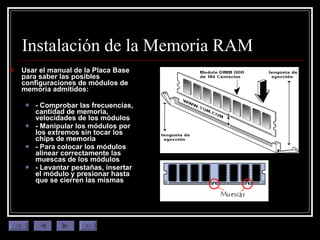

11. Instalación de la Memoria RAM Usar el manual de la Placa Base para saber las posibles configuraciones de módulos de memoria admitidos: - Comprobar las frecuencias, cantidad de memoria, velocidades de los módulos - Manipular los módulos por los extremos sin tocar los chips de memoria - Para colocar los módulos alinear correctamente las muescas de los módulos - Levantar pestañas, insertar el módulo y presionar hasta que se cierren las mismas

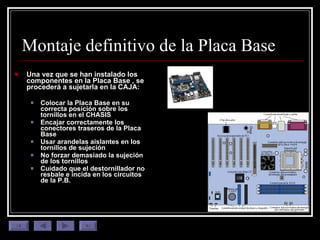

12. Montaje definitivo de la Placa Base Una vez que se han instalado los componentes en la Placa Base , se procederá a sujetarla en la CAJA: Colocar la Placa Base en su correcta posición sobre los tornillos en el CHASIS Encajar correctamente los conectores traseros de la Placa Base Usar arandelas aislantes en los tornillos de sujeción No forzar demasiado la sujeción de los tornillos Cuidado que el destornillador no resbale e incida en los circuitos de la P.B.

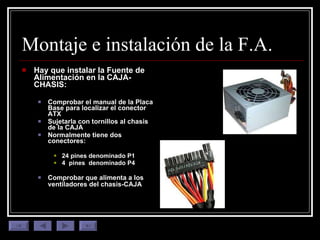

13. Montaje e instalación de la F.A. Hay que instalar la Fuente de Alimentación en la CAJA-CHASIS: Comprobar el manual de la Placa Base para localizar el conector ATX Sujetarla con tornillos al chasis de la CAJA Normalmente tiene dos conectores: 24 pines denominado P1 4 pines denominado P4 Comprobar que alimenta a los ventiladores del chasis-CAJA

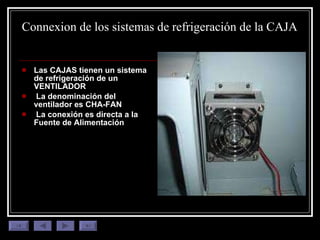

14. Connexion de los sistemas de refrigeración de la CAJA Las CAJAS tienen un sistema de refrigeración de un VENTILADOR La denominación del ventilador es CHA-FAN La conexión es directa a la Fuente de Alimentación

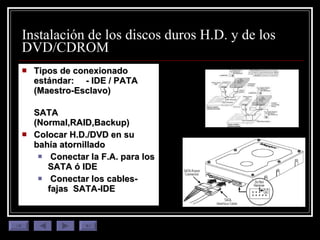

15. Instalación de los discos duros H.D. y de los DVD/CDROM Tipos de conexionado estándar: - IDE / PATA (Maestro-Esclavo) SATA (Normal,RAID,Backup) Colocar H.D./DVD en su bahía atornillado Conectar la F.A. para los SATA ó IDE Conectar los cables-fajas SATA-IDE

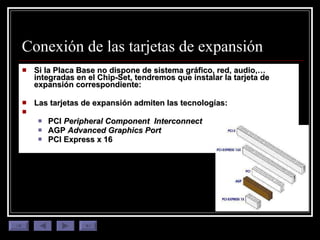

16. Conexión de las tarjetas de expansión Si la Placa Base no dispone de sistema gráfico, red, audio,… integradas en el Chip-Set, tendremos que instalar la tarjeta de expansión correspondiente: Las tarjetas de expansión admiten las tecnologías: PCI Peripheral Component Interconnect AGP Advanced Graphics Port PCI Express x 16

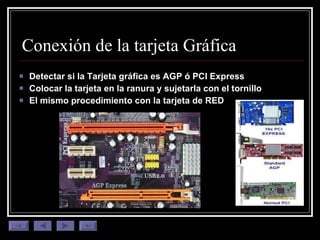

17. Conexión de la tarjeta Gráfica Detectar si la Tarjeta gráfica es AGP ó PCI Express Colocar la tarjeta en la ranura y sujetarla con el tornillo El mismo procedimiento con la tarjeta de RED

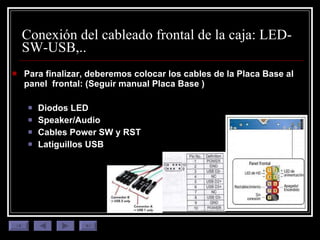

18. Conexión del cableado frontal de la caja: LED-SW-USB,.. Para finalizar, deberemos colocar los cables de la Placa Base al panel frontal: (Seguir manual Placa Base ) Diodos LED Speaker/Audio Cables Power SW y RST Latiguillos USB

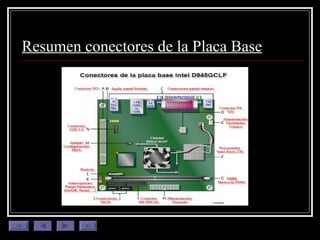

19. Resumen conectores de la Placa Base

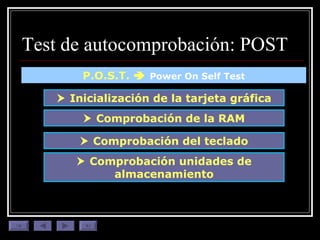

20. Test de autocomprobación: POST P.O.S.T.  Power On Self Test  Inicialización de la tarjeta gráfica  Comprobación de la RAM  Comprobación del teclado  Comprobación unidades de almacenamiento
