El documento describe los pasos para montar una PC, incluyendo colocar la placa base, el microprocesador y el ventilador; instalar la memoria RAM, la tarjeta gráfica, el disco duro, la unidad de disquetes, la unidad óptica y la grabadora; conectar los periféricos como el teclado, ratón y monitor; y por último, instalar el sistema operativo. Se ofrecen advertencias para cada paso para evitar errores en el proceso de montaje.

1. Montaje De Una Pc

2. Desembalaje y distintos componentes que forman el PC. La configuración escogida finalmente para el montaje del PC es la siguiente: MICRO INTEL P4 2.4 Ghz 533 (Socket 478) Ventilador SPIRE 9T291B1M3 P4 2 módulos de Memoria 512Mb 333 Mhz Disco Duro 80GB SEAGATE 7200rpm ATA100 Ventilador SPIRE HD05010S1M4 SVGA GEFORCE 4 MX440 128MB DDR TV Disquetera 3 1/2" DVD LG 16x48 OEM Regrabadora LG 52 x 24 x 52 Monitor AOC 17" VLR Placa ASUS P4S 533 (S478-DDR-AUD) Caja Semitorre ATX 208B Vetilador lateral Kit teclado/ratón LOGITECH OPTICAL Desembalamos cada uno de nuestros componentes y preparamos la carcasa para el montaje. Desatornillamos las placas laterales de la cárcasa y tumbamos la misma sobre la mesa y sobre un plástico de embalaje para evitar que se ralle la mesa. Se aconseja descargarse antes de tocar cualquier componente, para ello, se debe tocar la parte metálica de la carcasa teniendo la alimentación conectada.

5. Montaje De La Placa Madre En primer lugar colocaremos la placa madre encima de la bolsa antiestática. Colocamos el micro en la placa en la posición correcta, en caso de algún fallo en su colocación no nos dejaría pues no encajaría bien. Para colocar el ventilador del micro, le quitamos sus protecciones, lo colocamos sobre la CPU viendo que cubre completamente al micro. Encajamos primero el lado fijo de la pestaña y posteriormente el lado flexible con el correspondiente cuidado que lleva el montaje de esta parte del PC. Conectamos el cable de corriente del ventilador. Advertencia: No quitar el plástico negro al micro pues se trata de un Pentium y no de un AMD. En PC AMD el plástico que trae es para fijarlo y por tanto se puede quitar mientrás que esto no ocurre en Pemtium. El haberselo quitado siendo Pemtium hará que tengamos que utilizar masa térmica para fijarlo. Una vez que la placa esta lista para introducirla en la carcasa y con la misma tumbada horizontalmente sobre la mesa procedemos a introducir la placa sobre la carcasa. Antes de esto tendremos que quitar el correspondiente zócalo de la carcasa. Advertencia: Quitar zocalos con alicates cortacables en lugar de con las manos para evitar heridas en las mismas. A la hora de introducir la Placa Base en la carcasa hemos tenido problemas de tamaño, debido a que la placa no encajaba en la caja, hemos tenido que utilizar unos alicates para ensanchar la ranura. Advertencia para la persona que se lleve el PC: Sería conveniente poner aislante a la caja para evitar ruido. Una vez encajada la placa vamos a fijarla a la caja. Para ello la tenemos que atornillar. Comprobamos que los agujeros de la placa están alineados con los de la caja. Advertencia: Cuidado con los tornillos a utilizar pues la equivocación en la elección del tipo de tornillo pues ocasionar pérdida de tiempo en el montaje del PC. El orden para poner los tornillos es el siguiente: 1. Ponemos los tornillos dorados desde dentro de la cárcasa hacia fuera. 2. Ponemos la placa sobre la carcasa y ajustamos los tornillos anteriores. 3. Ajustamos la placa a la caja poniendo sobre la placa los tornillos pequeños grises (los más pequeños) y los atornillamos. 4. Finalmente la correcta fijación se realizará con los tornillos fijadores-embellecedores, los cuales son unos tornillos de plástico con dos topes. Se ponen desde fuera. Advertencia: Para nuestro caso es aconsejable no poner estos últimos tornillos hasta la última vez que se monte el PC debido a la dificulltad para quitarlos. Dicho proceso consiste en apretar sobre la punta del tornillo y este sale de la placa, posteriormente apretar el segundo tope para sacar el tornillo del lateral de la placa. Finalmente conectamos la placa a la corriente cogiendo su correspondiente cable de entre todos los que vienen de la fuente de alimentación.

8. Disquetera, DVD, Regrabadora, Disco duro y cableado Quitamos las ranuras frontales para poder poner el DVD y la regrabadora, aunque dichas ranuras parecen tapaderas para estos dispositivos no lo son, son simples embellecedores de la caja. 1. Disquetera Realizamos la introducción de la disquetera desde dentro de la carcasa hacia fuera. No hay dudas acerca de su lugar de colocación pues es la correspondiente a la ranura de disquete que se puede ver desde fuera. Una vez introducida la disquetera la alineamos y atornillamos. 2. Disco duro Antes de introducir el HD en la carcasa vamos a fijarle a este su ventilador en la parte de abajo y lo atornillamos. Ponemos el jumpers del HD en la posición de maestro. Introducimos el HD en la carcasa situandolo debajo de la disquetera y con el ventilador hacia abajo. Vimos que los agujeros de la caja no estaban perfectamente alineados con los tornillos debido a la unión del disipador al HD. Vemos una diferencia de 1 mm, esto lo vamos a solucionar utilizando unos alicates y forzando las pestañas conseguimos que ceda esta distancia. 3.DVD y grabadora Introducimos dichos dispositivos en la carcasa desde fuera hacia dentro una vez que le hemos quitado los embellecedores frontales. Situamos DVD en la parte superior y regrabadora en la parte inferior, colocamos sus correspondientes jumpers en maestro y esclavo según proceda. 4. Cables Debido a que nuestra placa lleva incluido sonido conectamos DVD y regrabadora a las entradas de sonido de la misma (CD-In para DVD y AUX-IN para regrabadora). Quitamos un zócalo y añadimos una ranura por la cual sacaremos los cables anteriores. En cuanto a los buses IDE, hemos conectado al IDE0 el disco duro, y al IDE1 el DVD como maestro y la grabadora como esclavo. Conectamos los cables USB que son los de terminación negra y cuadrada y los enganchamos al conector USB de la placa. Una vez terminado esto conectamos los LEDs y finalmente conectamos todos los dispositivos a la alimentación.

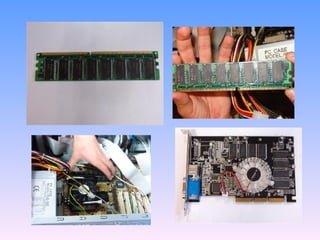

11. Montaje de tarjeta gráfica y memoria RAM Conectamos los dos módulos de memoria RAM de 512MB en sus correspondientes ranuras, ajustando perfectamente sus correspondientes pestañas. Conectamos la tarjeta gráfica quitando el correspondiente zócalo e introduciendo la tarjeta con cuidado hasta que se escuche el clic del muelle del zócalo, esto nos indicará que ha encajado perfectamente.

14. Periféricos y configuración software del PC. Una vez que lo tenemos todo, conectamos los cables del ventilador de la caja. Cerramos la caja poniéndole el lateral, lo atornillamos y la caja queda cerrada. Desembalamos y conectamos el monitor, el teclado y el ratón. En el caso del monitor lo único que tenemos que hacer es conectar el cable de alimentación del mismo y conectar la caja con el monitor con su correspondiente cable y en sus correspondientes ranuras. Para el teclado y ratón el proceso a seguir consiste en ponerle dos pilas a cada uno de ellos. Enchufamos al puerto USB de la caja el conector del receptor. El proceso a seguir para que el kit funcione consiste en: 1. Hacer click en el botón que aparece en el receptor 2. Hacer click en el botón de la parte trasera del teclado 3. Hacer click en el receptor 4. Pinchar en el agujero de la parte trasera del ratón con aguja u objeto punzante. Una vez que tenemos todos los componentes montados los enchufamos a la luz. Una vez que la parte hardware ya esta preparada y funcionando correctamente, procedemos a la instalación de un Sistema Operativo.

17. Indice -Desembalaje y distintos componentes que forman el PC. -Montaje de la Placa Base. -Montaje de disquetera, DVD, Regrabadora,disco duro y dispositivos IDE. -Montaje de tarjeta gráfica y memoria RAM . -Periféricos y configuración software del PC.
