ENSAMBLADO DEL COMPUTADOR
Consideraciones necesarias antes de realizar la instalación del equipo de computación Los cambios bruscos de temperatura nunca serán buenos para su CPU. La temperatura ideal resultará aquella que oscile entre los 18 a 23° C. El exceso de calor, puede destruir fácilmente los componentes electrónicos, los chips del procesador y acelera el deterioro de los delicados circuitos de su equipo.  La humedad puede producir, también, una capa que se deposita dentro de su CPU sobre la suciedad y formar una capa de aislamiento. Esto provoca la acumulación de calor en los componentes del CPU. Y las temperaturas excesivas durante la operación, pueden reducir la duración de los componentes electrónicos, o incluso destruirlos.  Si su PC está instalada en un ambiente relativamente limpio y con aire acondicionado, con una limpieza anual debería bastar. Pero en muchas instalaciones, como en las oficinas o en los talleres polvorientos, su sistema puede necesitar varias limpiezas al año.
Iluminación Buena y suficiente para poder tener una buena visibilidad, en caso necesario tener una lámpara de pilas. Es imprescindible la existencia de una conexión de tierra en correctas condiciones, siempre que se haga una instalación de PC, de tal manera que cualquier persona  podría tocarlo sin electrizarse. Corriente Eléctrica
Partes para el ensamblado Componentes internos Tarjeta Madre Microprocesador Memoria RAM
Características del hardware del computador Componentes internos Disco Duro Disipador Lector de CD-ROM Fuente de Poder
Características del hardware del computador Componentes internos Floppy BUS de  Datos Jumper Tarjeta de Video
Características del hardware del computador Componentes externos Teclado Mouse Monitor
Cuidados que se deben tener antes del ensamblado   Un lugar preferentemente sin alfombra. Utilizar una manilla antiestatica para descargar la corriente electrostática del cuerpo antes de manipular el hardware del PC. Colocarla lejos de un lugar húmedo. Evitar el consumo de alimentos mientras trabaja en la computadora. Se debe de contar con conexiones eléctricas a la mano por si hay que utilizar algún dispositivo de limpieza eléctrico.
Cuidados que se deben tener en el ensamblado   Posición de las tarjetas en los distintos slots (el cambiar de posición ciertos tipos de tarjetas puede provocar conflictos de recursos en la configuración de Windows) Conexiones entre el gabinete y el motherboard (fuente, LEDs indicadores, pulsadores e interruptores, etc.) Orientación de los flats que salen del motherboard (IDEs, disqueteras, puertos serie, paralelo, etc.), ya que no todos los motherboards tienen claramente marcada cual es la pata 1 de estos conectores, y no siempre disponemos de los manuales, cosa que siempre es importante tratar de obtener.
Cuidados que se deben tener en el ensamblado   Tenga un especial cuidado con los discos duros  (son particularmente sensibles a los golpes, especialmente en la tapa y del lado del controlador) Tenga un especial cuidado con los bordes interiores de los gabinetes. Muy a menudo dichos bordes son realmente filosos, pudiendo provocar profundos cortes en muy molestas ubicaciones como yema de dedos o articulaciones de los mismos. Para eliminar los mismos use el canto de un destornillador o una lima
Ensamblado de un Computador Se desatornilla y destapa el case, se coloca la fuente de poder ATX en su respectivo lugar

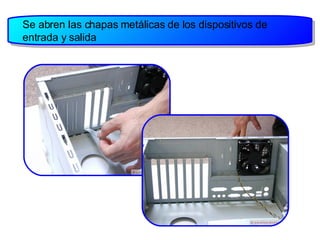

Se abren las chapas metálicas de los dispositivos de entrada y salida

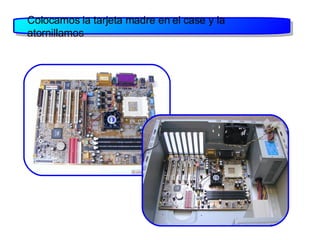

Colocamos la tarjeta madre en el case y la atornillamos

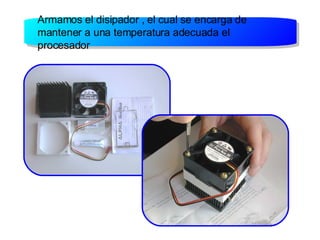

Armamos el disipador , el cual se encarga de mantener a una temperatura adecuada el procesador
Colocamos el microprocesador en el zócalo y lo aseguramos con cuidado teniendo en cuenta que tiene una sola posición  .
Luego se cubre con el disipador para protegerlo
Ahora colocamos una memoria de en la  ranura 1
Ahora colocamos una tarjeta de fax MODEM con ranura PCI
Colocamos el conector ATX de corriente  a la tarjeta madre y los conectores del panel frontal del case
Colocamos una tarjeta de video AGP, en la ranura AGP

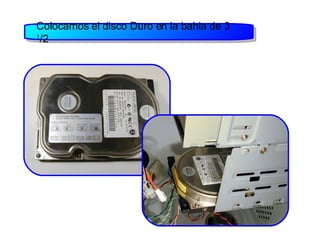

Colocamos el disco Duro en la bahia de 3  1 /2

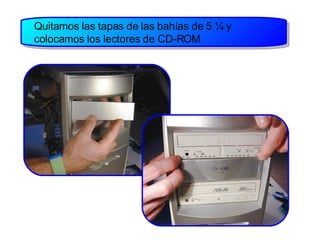

Quitamos las tapas de las bahías de 5 ¼ y colocamos los lectores de CD-ROM
Colocamos el jumper de CD-ROM en esclavo

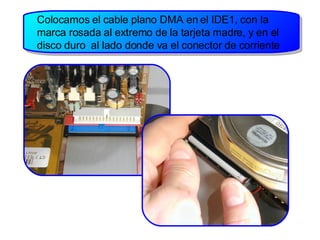

Colocamos el cable plano DMA en el IDE1, con la marca rosada al extremo de la tarjeta madre, y en el disco duro  al lado donde va el conector de corriente
Colocamos el cable plano DMA en el IDE2, con la marca rosada al extremo de la tarjeta madre, y en el Lector de CD-ROM  al lado donde va el conector de corriente

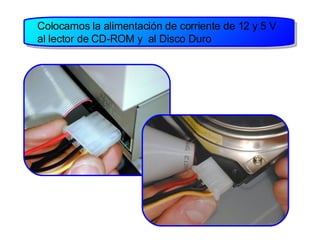

Colocamos la alimentación de corriente de 12 y 5 V al lector de CD-ROM y  al Disco Duro
AL finalizar el ensamblado se debe realzar la verificación de los elementos instalados
Para concluir  se  conectar los enchufes traseros de case : alimentación de red 220V alterna , conector del teclado el Mouse y la tarjeta grafica.
Encendiendo y detectando errores Una vez que se ha terminado de ensamblar el CPU, se conectan las demás partes de la computadora (teclado, monitor y ratón), y se enciende. Este es un buen momento para la detección de algunas fallas que se pueden originar por un mal ensamblado. 1. No hay señal de video en el monitor. 2. El foco (LED) indicador de lectura de la unidad lectora de disco flexible, permanece siempre encendido. 3. Señalización de error al intentar leer la unidad de disco duro. A continuación se mencionan las fallas más comunes en el arranque:
Causas del problema La primera opción puede deberse a varias posibilidades: a) La tarjeta de video no está bien insertada en la ranura de expansión. b) Los circuitos de memoria RAM no están bien insertados. Aunque en este caso nos ayuda otra señalización que nos da el CPU y es el emitir “timbrazos” de aviso, no importando si en pantalla no se visualiza nada. c) El listón (cable de datos) del disco duro está insertado de forma incorrecta, esto es, el contacto 1 del cable está insertado en el contacto 40 del disco duro. 1. No hay señal de video en el monitor.
Causas del problema La segunda causa se debe a que el cable de datos de la unidad lectora de disco flexible está conectado al revés, puede ser que el contacto uno esté en el contacto 33 de la unidad lectora. 2. El foco (LED) indicador de lectura de la unidad lectora de disco flexible, permanece siempre encendido. Por último, la tercera falla sólo se puede deber a que no se conectó el cable de alimentación de potencia o el cable de datos. 3. Señalización de error al intentar leer la unidad de disco duro.
Ficha Técnica del computador a ensamblar Vigour 128 MB Video 256-56 fujitsu 80 GB, 7500 RPM Disco Duro 200-03 samsung 128 DDR RAM 050-20 Intel Integrada, Socket 462, 4 PCI, Fax MODEM, AGP, 2 IDE, 3DDR, 2 USB, minding, LTP1, sonido,  Tarjeta madre 356-36 Tipo ATX, con 2conectores tipo D, y un conector P1 Fuente de poder 951-73 462, 1.7 Ghz Micro- procesador 284-16 MARCA DESCRIPCIÓN  ÍTEM  SERIE
Cuestionario 1.- cuales son las consideraciones que se debe tomar en cuenta para el ensamblado del computador ? 2.-enumerara la partes necesarias para el ensamblado del computador 3.- cuales son los cuidados se debe tener para ensamblar un computador ? 4.- colocar paso a paso el proceso de ensamblado del computador ? 5.-cual es la función del disipador 6.- de cuantas formar se puede instalara el procesador dentro de socket ? 7.-de cuantos pines consta el consta ATX de la fuente

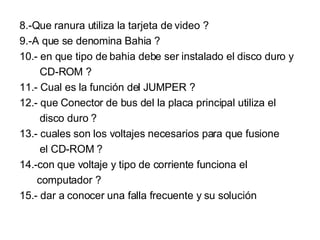

8.-Que ranura utiliza la tarjeta de video ? 9.-A que se denomina Bahia ? 10.- en que tipo de bahia debe ser instalado el disco duro y CD-ROM ? 11.- Cual es la función del JUMPER ? 12.- que Conector de bus del la placa principal utiliza el  disco duro ? 13.- cuales son los voltajes necesarios para que fusione el CD-ROM ? 14.-con que voltaje y tipo de corriente funciona el computador ? 15.- dar a conocer una falla frecuente y su solución
