1. Ensamblaje de un PC
1
 Andrés Felipe rojas
 Melisa lotero
 Paola castaño
10-2

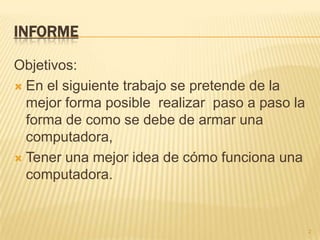

2. INFORME
Objetivos:
 En el siguiente trabajo se pretende de la
mejor forma posible realizar paso a paso la
forma de como se debe de armar una
computadora,
 Tener una mejor idea de cómo funciona una
computadora.
2

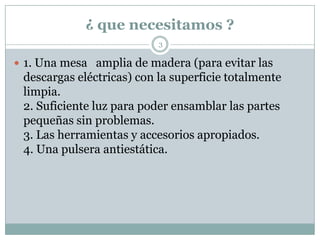

3. ¿ que necesitamos ?
3
 1. Una mesa amplia de madera (para evitar las
descargas eléctricas) con la superficie totalmente
limpia.
2. Suficiente luz para poder ensamblar las partes
pequeñas sin problemas.
3. Las herramientas y accesorios apropiados.
4. Una pulsera antiestática.

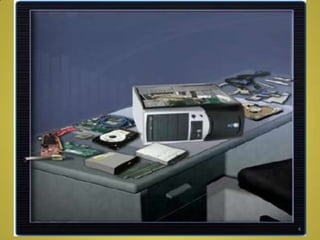

4. 4

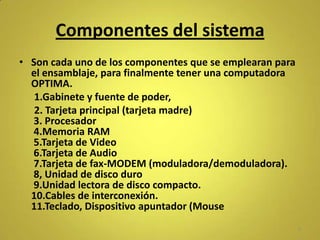

5. Componentes del sistema
• Son cada uno de los componentes que se emplearan para
el ensamblaje, para finalmente tener una computadora
OPTIMA.
1.Gabinete y fuente de poder,
2. Tarjeta principal (tarjeta madre)
3. Procesador
4.Memoria RAM
5.Tarjeta de Video
6.Tarjeta de Audio
7.Tarjeta de fax-MODEM (moduladora/demoduladora).
8, Unidad de disco duro
9.Unidad lectora de disco compacto.
10.Cables de interconexión.
11.Teclado, Dispositivo apuntador (Mouse
5

6. • Muñequera ESD
• Destornillador de cabeza plana, grande y
pequeño
• Destornillador de cabeza Phillips, grande y
pequeño
• Pinzas o recuperador de partes
• Pinzas de punta fina
• Corta cables
• Extractor de chip.
6

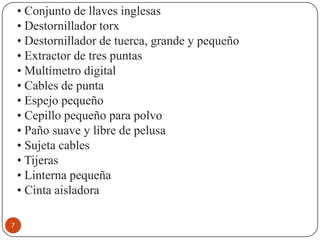

7. • Conjunto de llaves inglesas
• Destornillador torx
• Destornillador de tuerca, grande y pequeño
• Extractor de tres puntas
• Multímetro digital
• Cables de punta
• Espejo pequeño
• Cepillo pequeño para polvo
• Paño suave y libre de pelusa
• Sujeta cables
• Tijeras
• Linterna pequeña
• Cinta aisladora
7

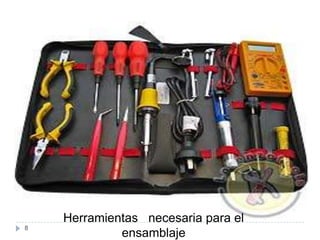

8. Herramientas necesaria para el
8
ensamblaje

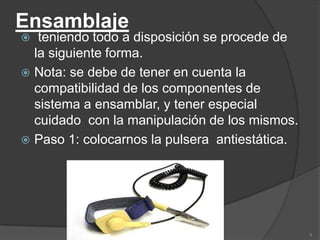

9. Ensamblaje
 teniendo todo a disposición se procede de
la siguiente forma.
 Nota: se debe de tener en cuenta la
compatibilidad de los componentes de
sistema a ensamblar, y tener especial
cuidado con la manipulación de los mismos.
 Paso 1: colocarnos la pulsera antiestática.
9

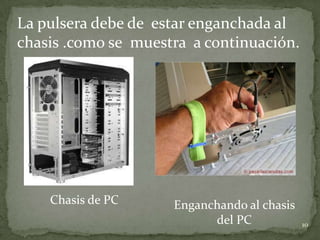

10. La pulsera debe de estar enganchada al
chasis .como se muestra a continuación.
Chasis de PC Enganchando al chasis
del PC 10

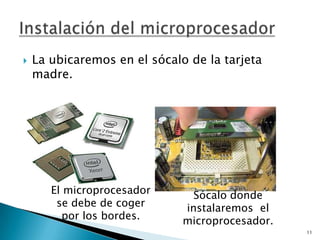

11.  La ubicaremos en el sócalo de la tarjeta
madre.
El microprocesador Sócalo donde
se debe de coger instalaremos el
por los bordes. microprocesador.
11

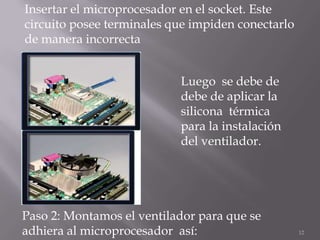

12. Insertar el microprocesador en el socket. Este
circuito posee terminales que impiden conectarlo
de manera incorrecta
Luego se debe de
debe de aplicar la
silicona térmica
para la instalación
del ventilador.
Paso 2: Montamos el ventilador para que se
adhiera al microprocesador así: 12

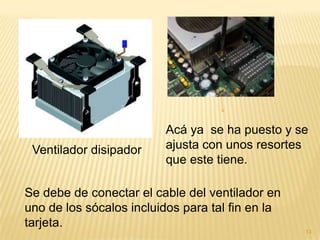

13. Acá ya se ha puesto y se
Ventilador disipador ajusta con unos resortes
que este tiene.
Se debe de conectar el cable del ventilador en
uno de los sócalos incluidos para tal fin en la
tarjeta.
13

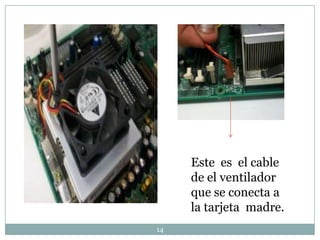

14. Este es el cable
de el ventilador
que se conecta a
la tarjeta madre.
14

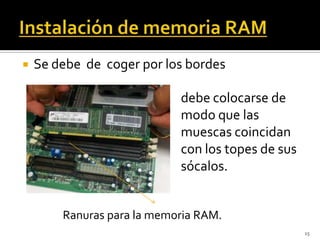

15.  Se debe de coger por los bordes
debe colocarse de
modo que las
muescas coincidan
con los topes de sus
sócalos.
Ranuras para la memoria RAM.
15

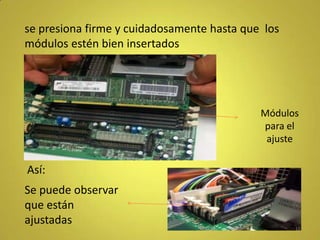

16. se presiona firme y cuidadosamente hasta que los
módulos estén bien insertados
Módulos
para el
ajuste
Así:
Se puede observar
que están
ajustadas
16

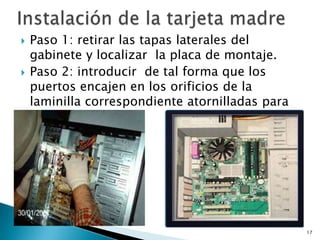

17.  Paso 1: retirar las tapas laterales del
gabinete y localizar la placa de montaje.
 Paso 2: introducir de tal forma que los
puertos encajen en los orificios de la
laminilla correspondiente atornilladas para
que no se muera.
17

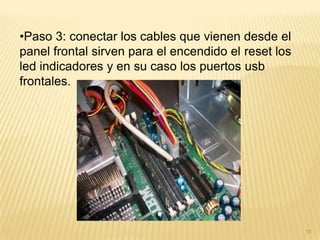

18. •Paso 3: conectar los cables que vienen desde el
panel frontal sirven para el encendido el reset los
led indicadores y en su caso los puertos usb
frontales.
18

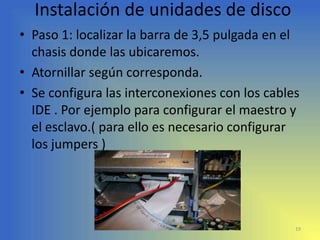

19. Instalación de unidades de disco
• Paso 1: localizar la barra de 3,5 pulgada en el
chasis donde las ubicaremos.
• Atornillar según corresponda.
• Se configura las interconexiones con los cables
IDE . Por ejemplo para configurar el maestro y
el esclavo.( para ello es necesario configurar
los jumpers )
19

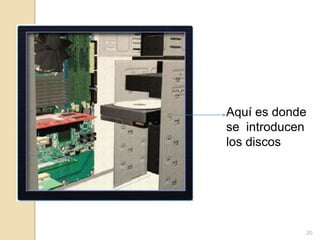

20. Aquí es donde
se introducen
los discos
20

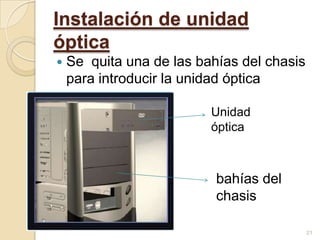

21. Instalación de unidad
óptica
 Se quita una de las bahías del chasis
para introducir la unidad óptica
Unidad
óptica
bahías del
chasis
21

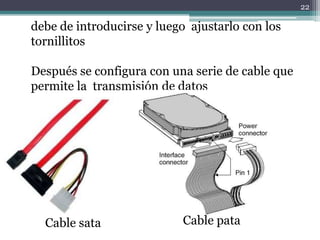

22. 22
debe de introducirse y luego ajustarlo con los
tornillitos
Después se configura con una serie de cable que
permite la transmisión de datos
Cable sata Cable pata

23. Instalación de tarjetas adaptadoras
• Las tarjetas adaptadoras se instalan para
agregar funcionalidad a una computadora.
Además, deben ser compatibles con la ranura
de expansión.
• Estas tarjetas hacen parte fundamental de los
sistemas periféricos.
23

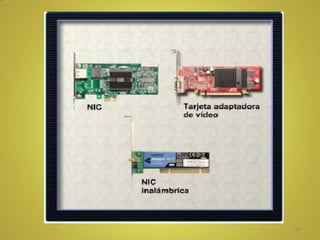

24. 24

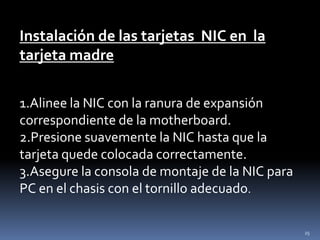

25. Instalación de las tarjetas NIC en la
tarjeta madre
1.Alinee la NIC con la ranura de expansión
correspondiente de la motherboard.
2.Presione suavemente la NIC hasta que la
tarjeta quede colocada correctamente.
3.Asegure la consola de montaje de la NIC para
PC en el chasis con el tornillo adecuado.
25

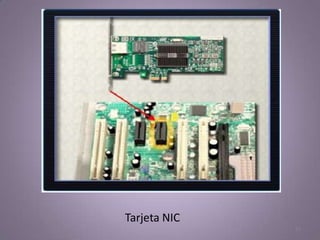

26. Tarjeta NIC
26

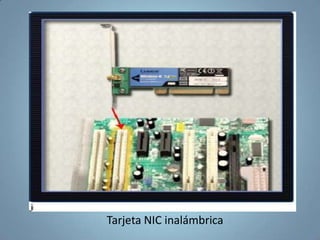

27. Tarjeta NIC inalámbrica
27

28. Instalación de las tarjeta de video en
la tarjeta madre
1.se debe alinear la tarjeta adaptadora de
vídeo con la ranura de expansión
correspondiente de La tarjeta madre
2.Se debe Presionar suavemente la tarjeta
adaptadora de vídeo hasta que la tarjeta
quede
colocada correctamente.
3.Asegurar la consola de montaje para PC
de la tarjeta adaptadora de vídeo en el
chasis con el tornillo adecuado.
28

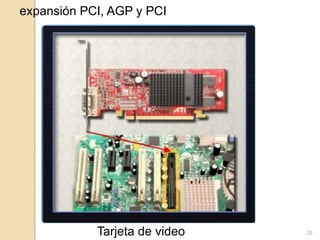

29. expansión PCI, AGP y PCI
Tarjeta de video 29

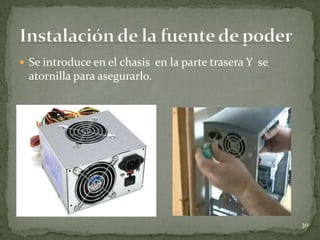

30.  Se introduce en el chasis en la parte trasera Y se
atornilla para asegurarlo.
30

31. La fuente de poder suministra los diferentes nivelas de
voltajes que requieren los componentes del sistema
Nota: la mala instalación ocasionara un corto circuito
dañando algunos componentes.
Al final debe de quedar de esta forma en la parte
interior del chasis 31

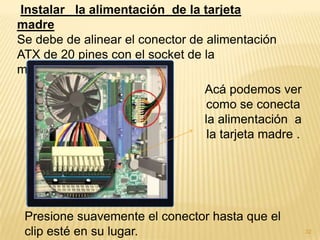

32. Instalar la alimentación de la tarjeta
madre
Se debe de alinear el conector de alimentación
ATX de 20 pines con el socket de la
motherboard.
Acá podemos ver
como se conecta
la alimentación a
la tarjeta madre .
Presione suavemente el conector hasta que el
clip esté en su lugar. 32

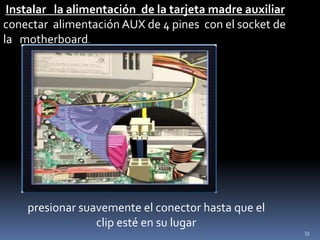

33. Instalar la alimentación de la tarjeta madre auxiliar
conectar alimentación AUX de 4 pines con el socket de
la motherboard.
presionar suavemente el conector hasta que el
clip esté en su lugar
33

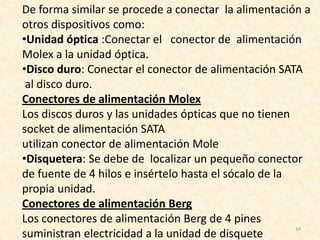

34. De forma similar se procede a conectar la alimentación a
otros dispositivos como:
•Unidad óptica :Conectar el conector de alimentación
Molex a la unidad óptica.
•Disco duro: Conectar el conector de alimentación SATA
al disco duro.
Conectores de alimentación Molex
Los discos duros y las unidades ópticas que no tienen
socket de alimentación SATA
utilizan conector de alimentación Mole
•Disquetera: Se debe de localizar un pequeño conector
de fuente de 4 hilos e insértelo hasta el sócalo de la
propia unidad.
Conectores de alimentación Berg
Los conectores de alimentación Berg de 4 pines
34
suministran electricidad a la unidad de disquete

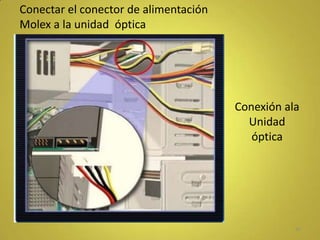

35. Conectar el conector de alimentación
Molex a la unidad óptica
Conexión ala
Unidad
óptica
35

36. Conectar el conector de alimentación SATA a la
HDD
Conexión
al
Disco
duro
36

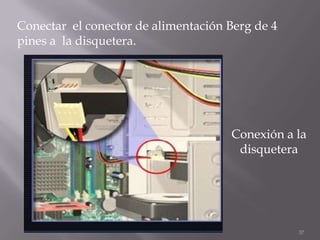

37. Conectar el conector de alimentación Berg de 4
pines a la disquetera.
Conexión a la
disquetera
37

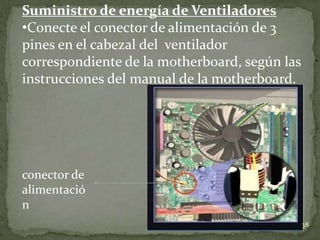

38. Suministro de energía de Ventiladores
•Conecte el conector de alimentación de 3
pines en el cabezal del ventilador
correspondiente de la motherboard, según las
instrucciones del manual de la motherboard.
conector de
alimentació
n
38

39. Conexión de los cables de datos

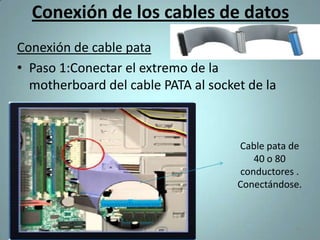

Conexión de cable pata
• Paso 1:Conectar el extremo de la
motherboard del cable PATA al socket de la
Cable pata de
40 o 80
conductores .
Conectándose.
39

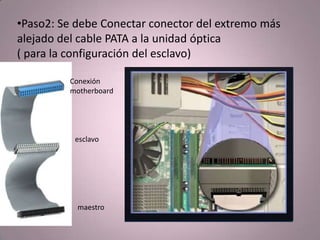

40. •Paso2: Se debe Conectar conector del extremo más
alejado del cable PATA a la unidad óptica
( para la configuración del esclavo)
Conexión
motherboard
esclavo
maestro
40

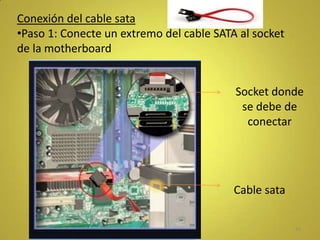

41. Conexión del cable sata
•Paso 1: Conecte un extremo del cable SATA al socket
de la motherboard
Socket donde
se debe de
conectar
Cable sata
41

42. •Paso 2:Conectar el otro extremo del cable
SATA a al disco duro
42

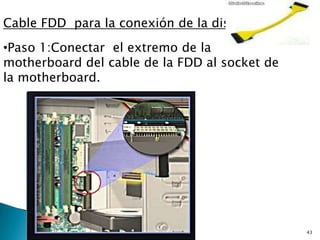

43. Cable FDD para la conexión de la disquetera
•Paso 1:Conectar el extremo de la
motherboard del cable de la FDD al socket de
la motherboard.
43

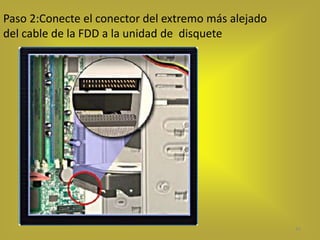

44. Paso 2:Conecte el conector del extremo más alejado
del cable de la FDD a la unidad de disquete
44

45. Recolocación de las tapas laterales y conexión de
cables externos a la computador
Una vez que se hayan instalado todos los
componentes internos y se hayan conectado a la
motherboard y a la fuente de energía, se deben
volver a colocar las tapas laterales de la carcasa de la
computadora
Tapas laterales
del chasis.
45

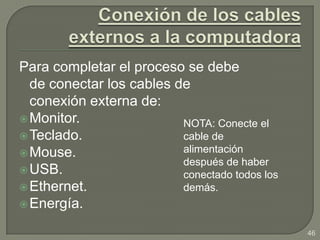

46. Para completar el proceso se debe
de conectar los cables de
conexión externa de:
 Monitor. NOTA: Conecte el
 Teclado. cable de
 Mouse. alimentación
después de haber
 USB. conectado todos los
 Ethernet. demás.
 Energía.
46

47.  Las tarjetas adaptadoras
 Los chasis de se instalan en las ranuras
computadoras varían por de expansión PCI y
lo que es muy importante PCIe que se encuentran en
tener en cuenta la la motherboard.
compatibilidad entre los
componentes a  Los discos duros se
ensamblar. instalan en
compartimientos de
 La CPU se instala en la
unidades de 3,5 in
motherboard con el
ensamblaje de un que se encuentran dentro
disipador del chasis.
de calor o ventilador.  Las unidades ópticas se
instalan en
 La memoria RAM se
compartimientos de
instala en las ranuras unidades de
para memoria RAM que
se 5,25 in a los que se puede
acceder desde el exterior
encuentran en la de la carcasa.
motherboard.
47

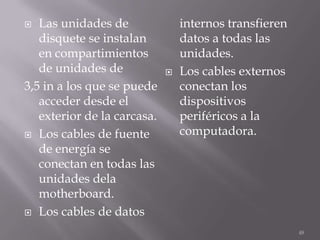

48.  Las unidades de internos transfieren
disquete se instalan datos a todas las
en compartimientos unidades.
de unidades de  Los cables externos
3,5 in a los que se puede conectan los
acceder desde el dispositivos
exterior de la carcasa. periféricos a la
 Los cables de fuente computadora.
de energía se
conectan en todas las
unidades dela
motherboard.
 Los cables de datos
48

49. 49

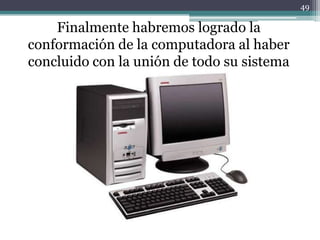

Finalmente habremos logrado la
conformación de la computadora al haber
concluido con la unión de todo su sistema
de funcionamiento

50. 50
