ENSAMBLAJE
      Y MANTENIMIENTO
   DE EQUIPOS DE COMPUTO



JUAN MACHACA               2012

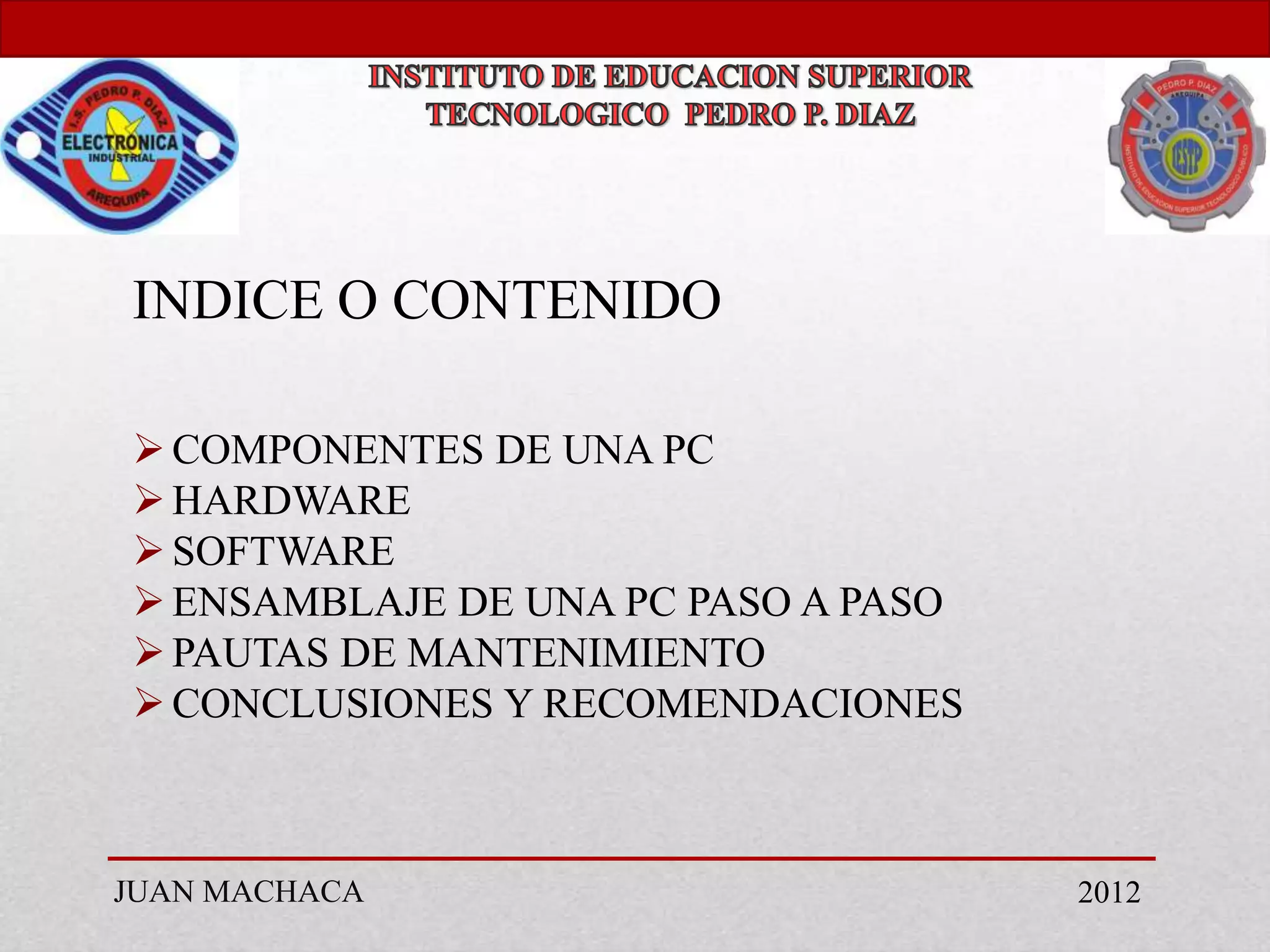

INDICE O CONTENIDO

 COMPONENTES DE UNA PC
 HARDWARE
 SOFTWARE
 ENSAMBLAJE DE UNA PC PASO A PASO
 PAUTAS DE MANTENIMIENTO
 CONCLUSIONES Y RECOMENDACIONES



JUAN MACHACA                         2012

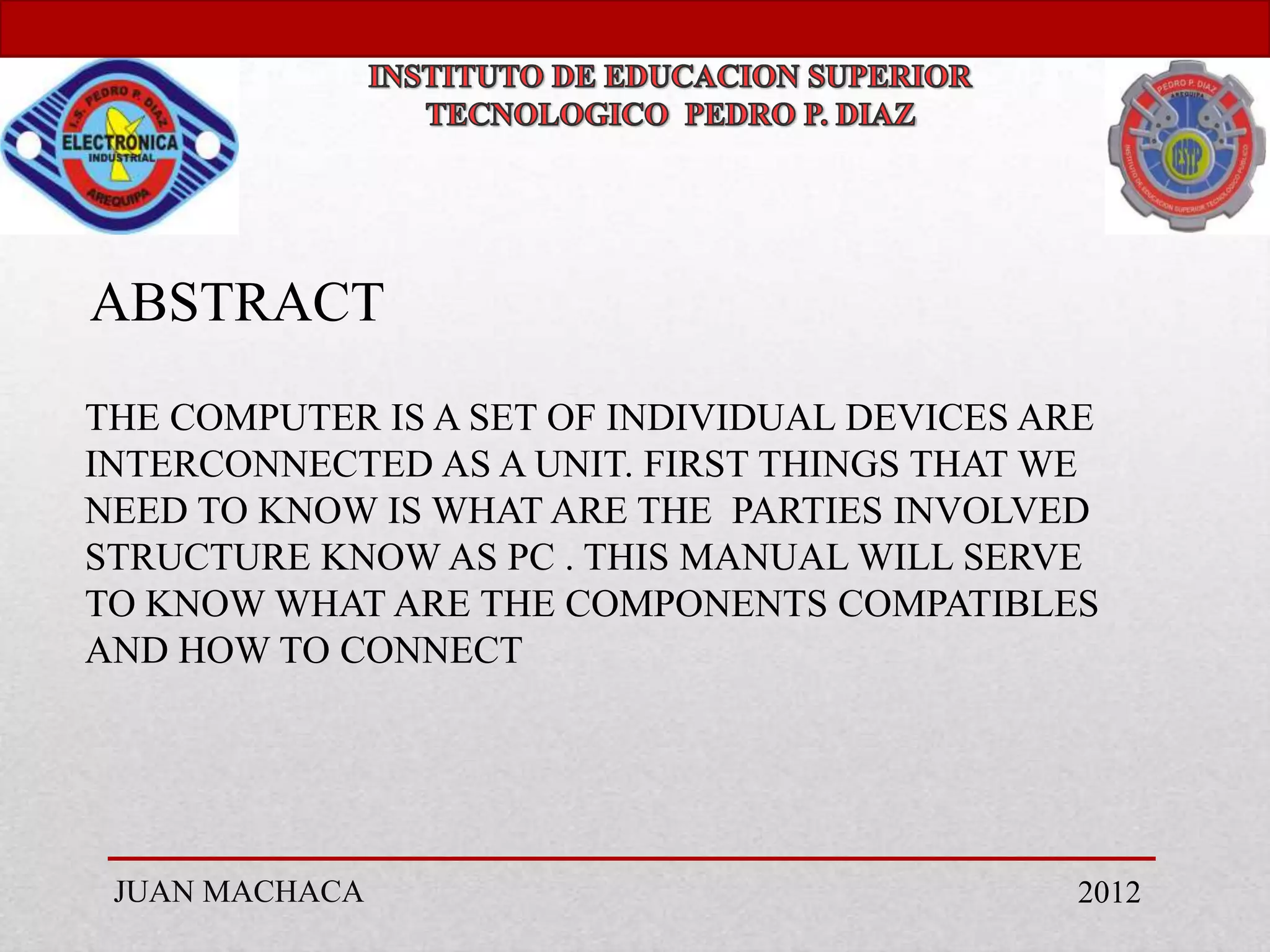

ABSTRACT
THE COMPUTER IS A SET OF INDIVIDUAL DEVICES ARE
INTERCONNECTED AS A UNIT. FIRST THINGS THAT WE
NEED TO KNOW IS WHAT ARE THE PARTIES INVOLVED
STRUCTURE KNOW AS PC . THIS MANUAL WILL SERVE
TO KNOW WHAT ARE THE COMPONENTS COMPATIBLES
AND HOW TO CONNECT




 JUAN MACHACA                                 2012

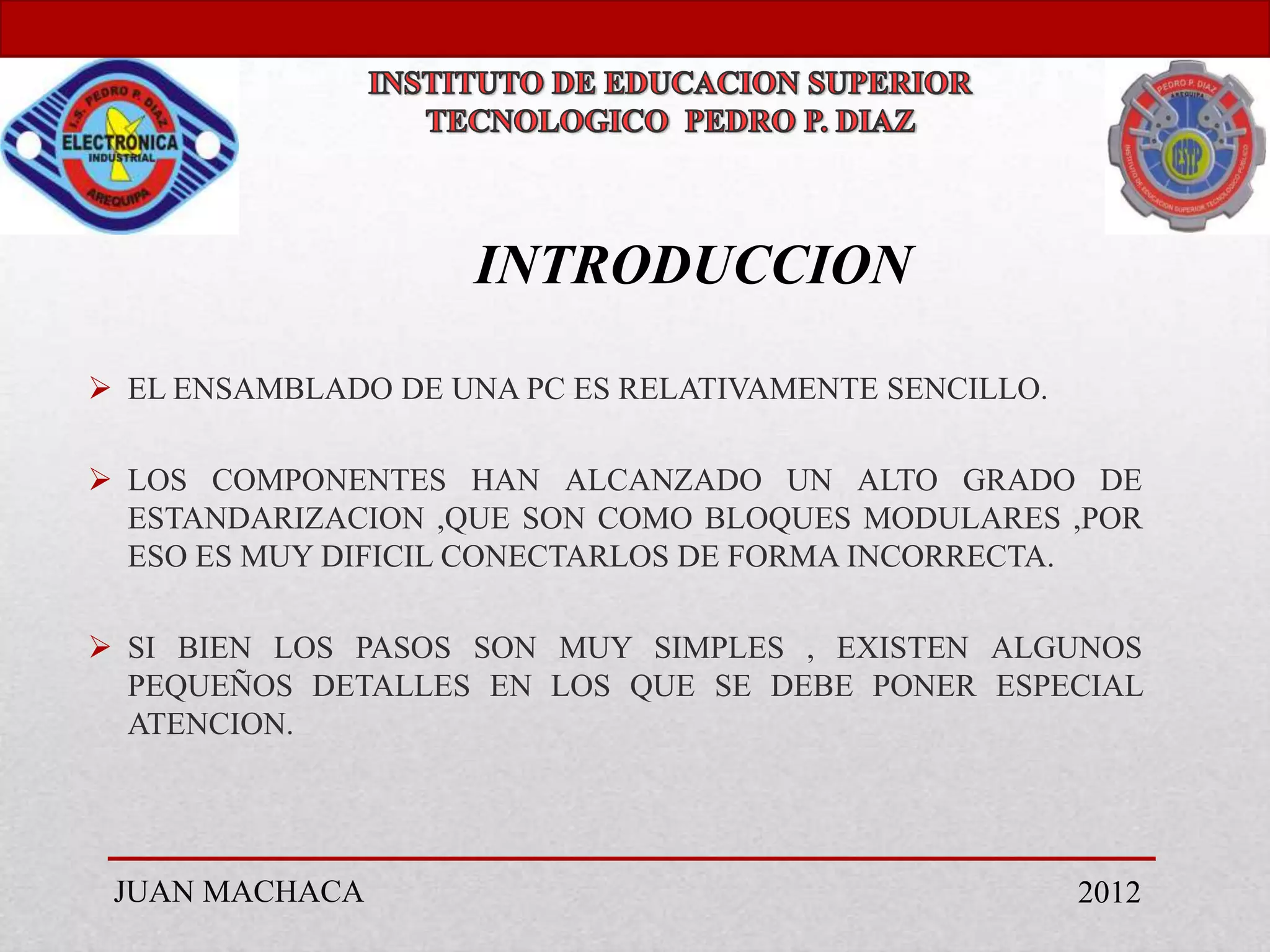

INTRODUCCION

 EL ENSAMBLADO DE UNA PC ES RELATIVAMENTE SENCILLO.

 LOS COMPONENTES HAN ALCANZADO UN ALTO GRADO DE
  ESTANDARIZACION ,QUE SON COMO BLOQUES MODULARES ,POR
  ESO ES MUY DIFICIL CONECTARLOS DE FORMA INCORRECTA.

 SI BIEN LOS PASOS SON MUY SIMPLES , EXISTEN ALGUNOS
  PEQUEÑOS DETALLES EN LOS QUE SE DEBE PONER ESPECIAL
  ATENCION.




 JUAN MACHACA                                          2012

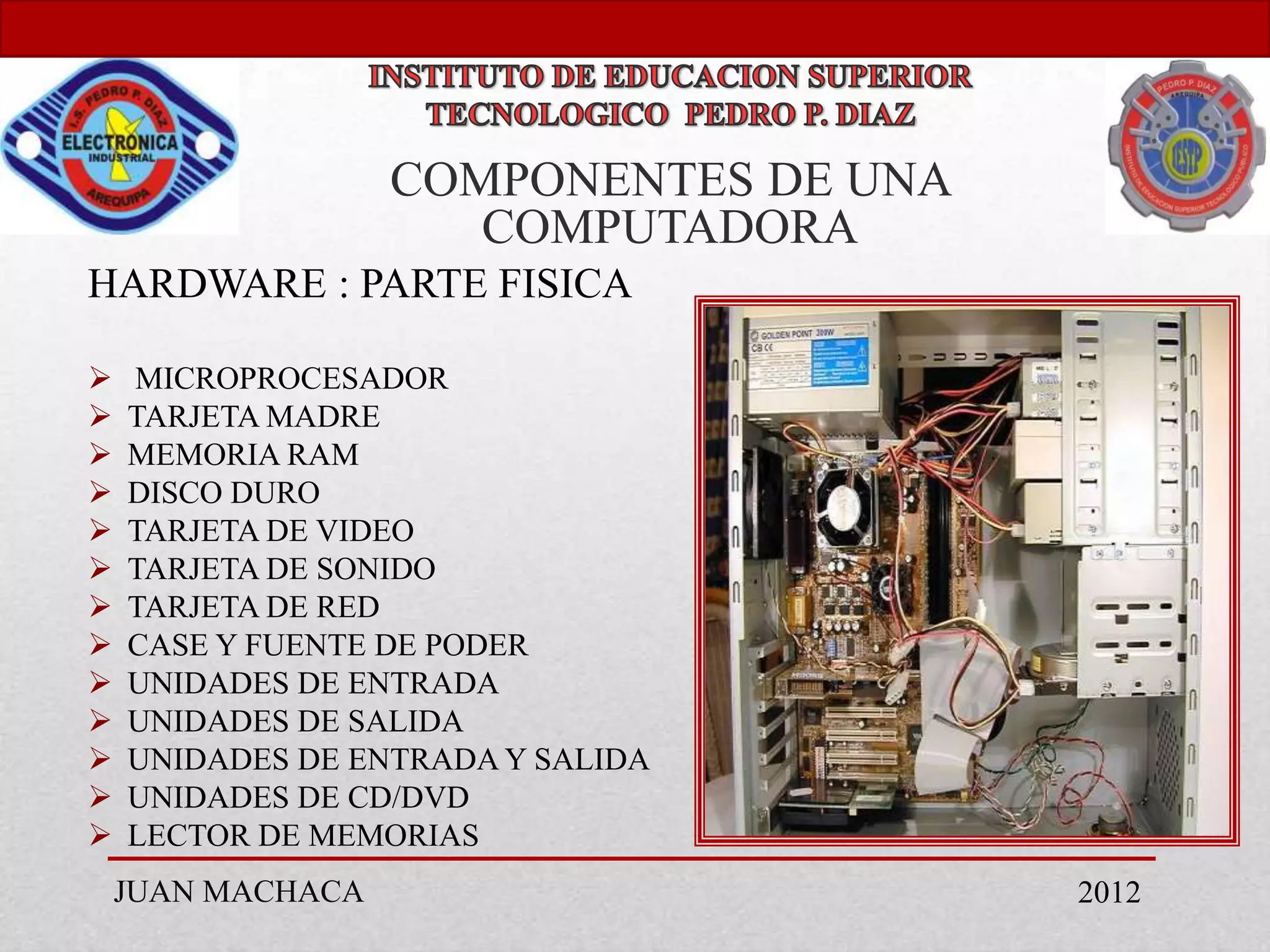

COMPONENTES DE UNA
                      COMPUTADORA
HARDWARE : PARTE FISICA

   MICROPROCESADOR
   TARJETA MADRE
   MEMORIA RAM
   DISCO DURO
   TARJETA DE VIDEO
   TARJETA DE SONIDO
   TARJETA DE RED
   CASE Y FUENTE DE PODER
   UNIDADES DE ENTRADA
   UNIDADES DE SALIDA
   UNIDADES DE ENTRADA Y SALIDA
   UNIDADES DE CD/DVD
   LECTOR DE MEMORIAS
    JUAN MACHACA                        2012
COMPONENTES DE UNA
                      COMPUTADORA
SOFTWARE : PARTE LOGICA

 SISTEMA OPERATIVO
 PROGRAMAS DE APLICACIÓN




   JUAN MACHACA                         2012

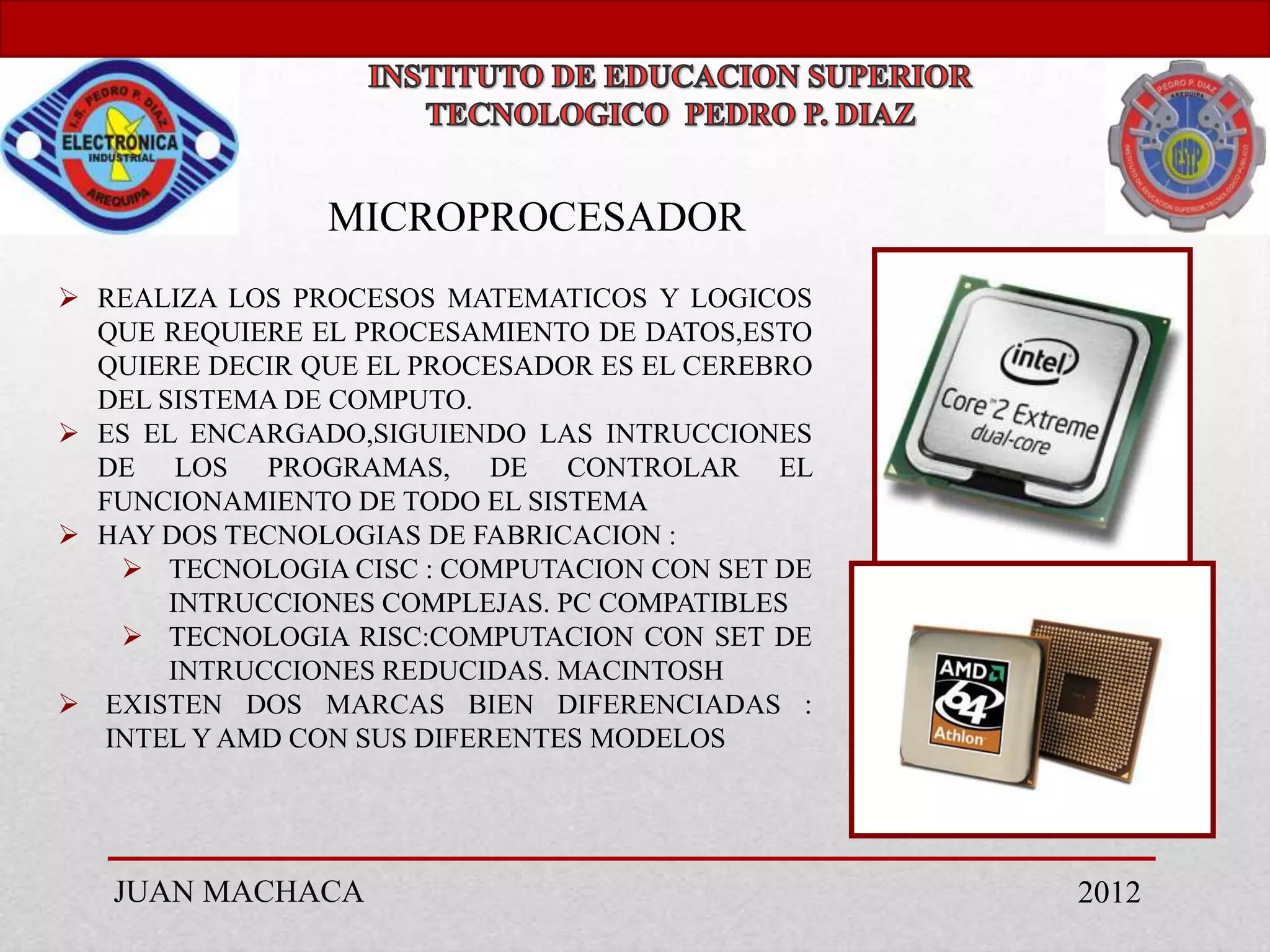

MICROPROCESADOR
 REALIZA LOS PROCESOS MATEMATICOS Y LOGICOS
  QUE REQUIERE EL PROCESAMIENTO DE DATOS,ESTO
  QUIERE DECIR QUE EL PROCESADOR ES EL CEREBRO
  DEL SISTEMA DE COMPUTO.
 ES EL ENCARGADO,SIGUIENDO LAS INTRUCCIONES
  DE LOS PROGRAMAS, DE CONTROLAR EL
  FUNCIONAMIENTO DE TODO EL SISTEMA
 HAY DOS TECNOLOGIAS DE FABRICACION :
     TECNOLOGIA CISC : COMPUTACION CON SET DE
       INTRUCCIONES COMPLEJAS. PC COMPATIBLES
     TECNOLOGIA RISC:COMPUTACION CON SET DE
       INTRUCCIONES REDUCIDAS. MACINTOSH
 EXISTEN DOS MARCAS BIEN DIFERENCIADAS :
   INTEL Y AMD CON SUS DIFERENTES MODELOS




   JUAN MACHACA                                  2012

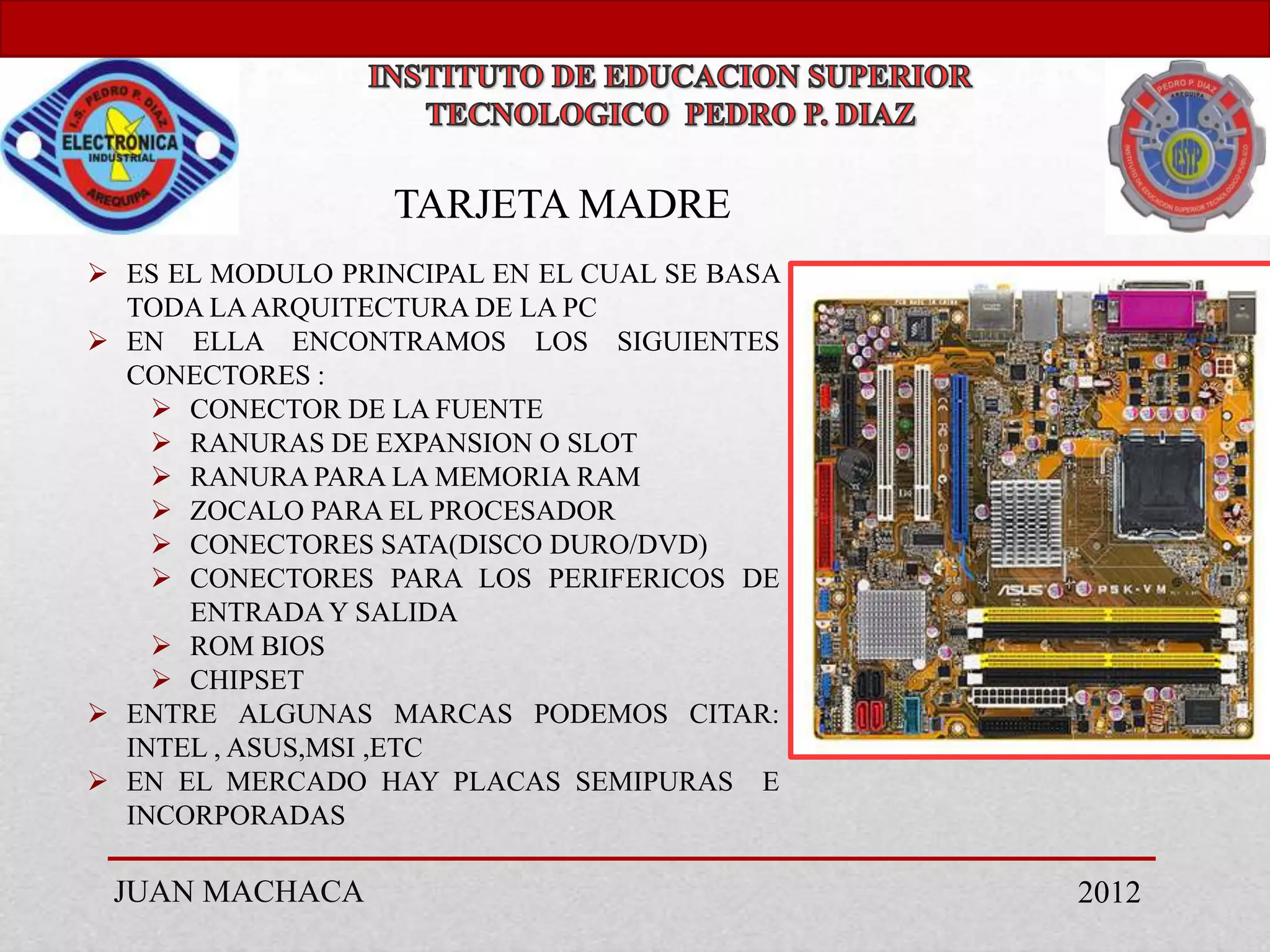

TARJETA MADRE
 ES EL MODULO PRINCIPAL EN EL CUAL SE BASA
  TODA LA ARQUITECTURA DE LA PC
 EN ELLA ENCONTRAMOS LOS SIGUIENTES
  CONECTORES :
     CONECTOR DE LA FUENTE
     RANURAS DE EXPANSION O SLOT
     RANURA PARA LA MEMORIA RAM
     ZOCALO PARA EL PROCESADOR
     CONECTORES SATA(DISCO DURO/DVD)
     CONECTORES PARA LOS PERIFERICOS DE
      ENTRADA Y SALIDA
     ROM BIOS
     CHIPSET
 ENTRE ALGUNAS MARCAS PODEMOS CITAR:
  INTEL , ASUS,MSI ,ETC
 EN EL MERCADO HAY PLACAS SEMIPURAS E
  INCORPORADAS

 JUAN MACHACA                                 2012

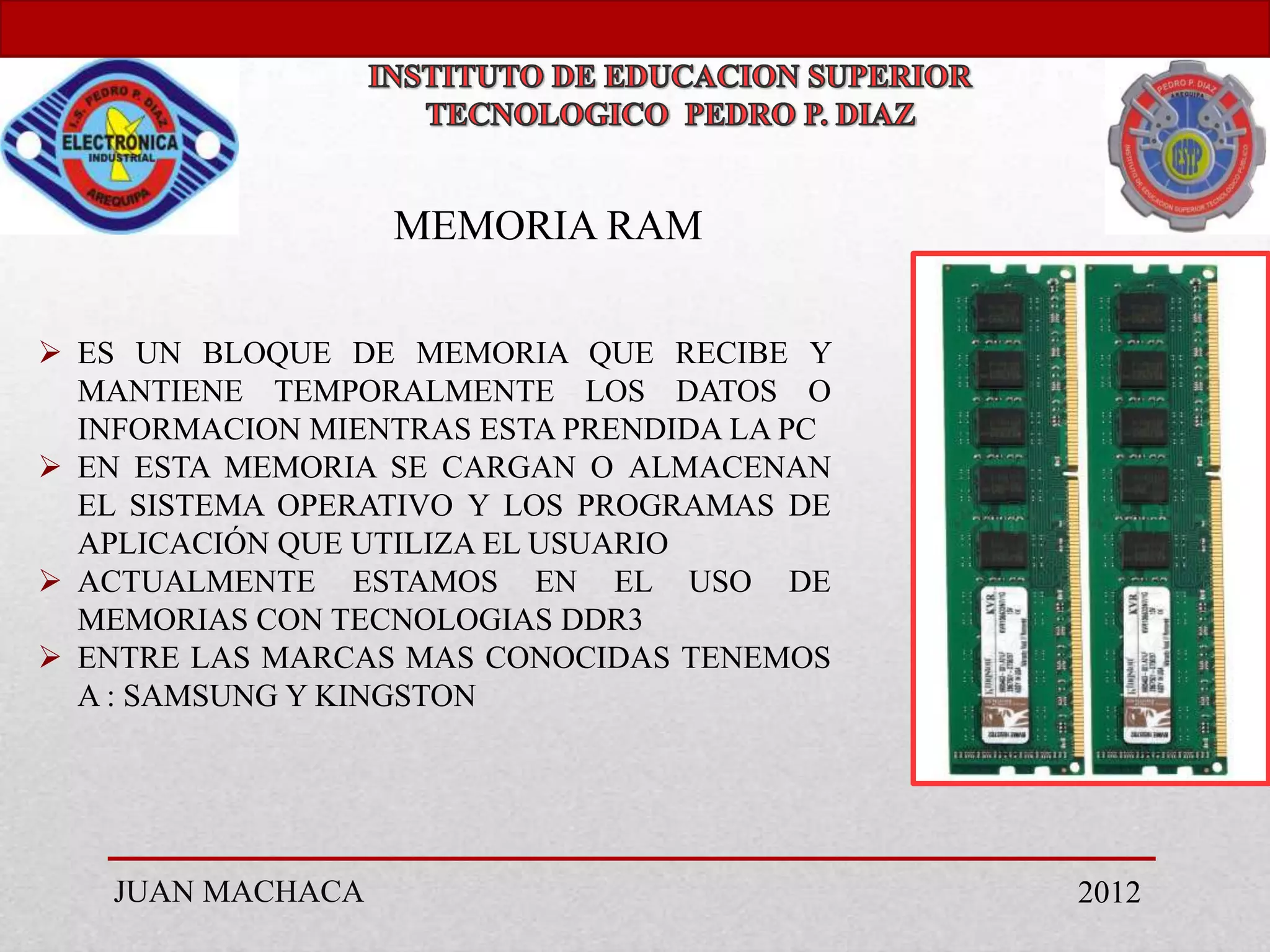

MEMORIA RAM

 ES UN BLOQUE DE MEMORIA QUE RECIBE Y
  MANTIENE TEMPORALMENTE LOS DATOS O
  INFORMACION MIENTRAS ESTA PRENDIDA LA PC
 EN ESTA MEMORIA SE CARGAN O ALMACENAN
  EL SISTEMA OPERATIVO Y LOS PROGRAMAS DE
  APLICACIÓN QUE UTILIZA EL USUARIO
 ACTUALMENTE ESTAMOS EN EL USO DE
  MEMORIAS CON TECNOLOGIAS DDR3
 ENTRE LAS MARCAS MAS CONOCIDAS TENEMOS
  A : SAMSUNG Y KINGSTON




    JUAN MACHACA                             2012

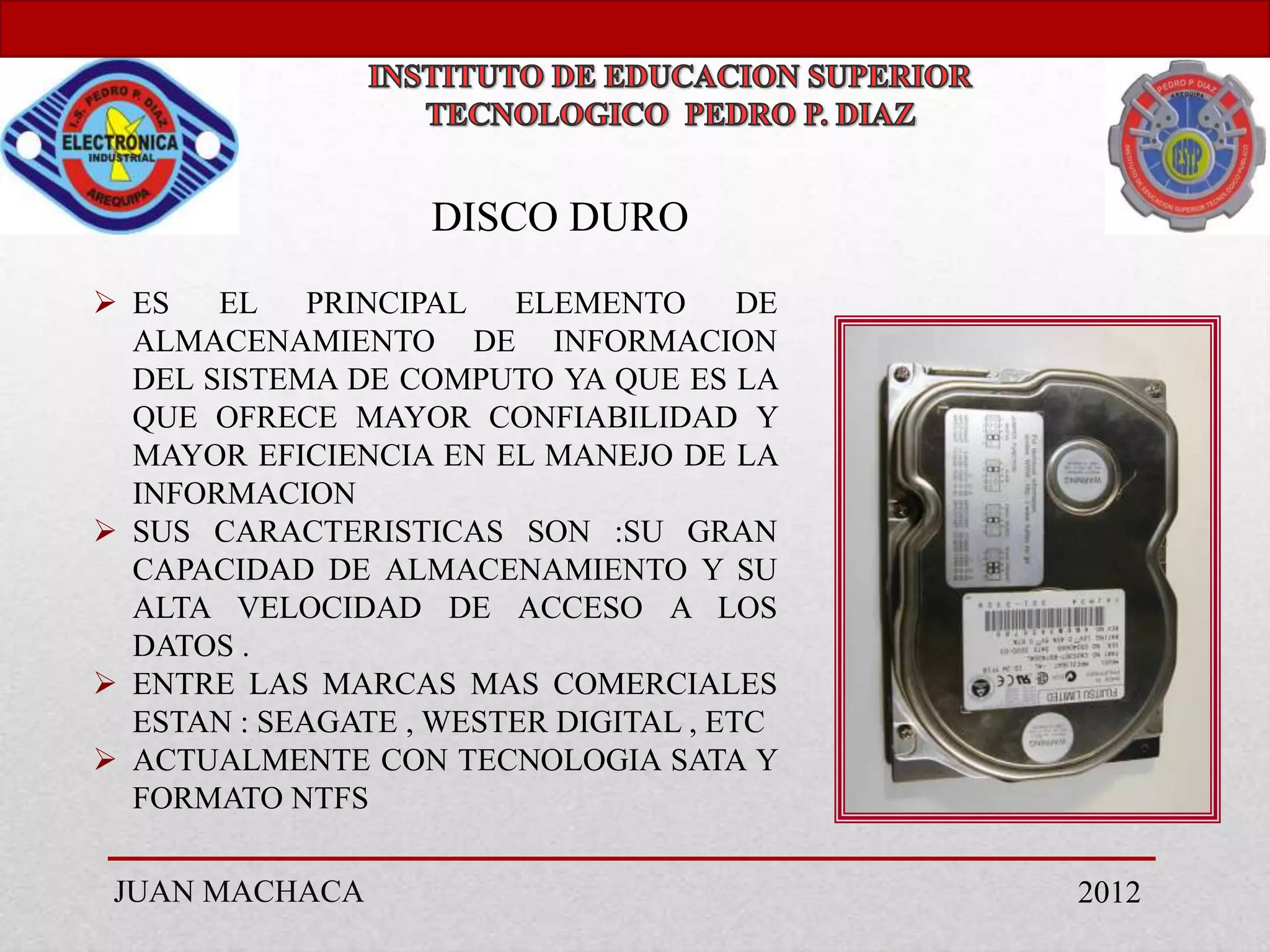

DISCO DURO
 ES   EL    PRINCIPAL  ELEMENTO       DE
  ALMACENAMIENTO DE INFORMACION
  DEL SISTEMA DE COMPUTO YA QUE ES LA
  QUE OFRECE MAYOR CONFIABILIDAD Y
  MAYOR EFICIENCIA EN EL MANEJO DE LA
  INFORMACION
 SUS CARACTERISTICAS SON :SU GRAN
  CAPACIDAD DE ALMACENAMIENTO Y SU
  ALTA VELOCIDAD DE ACCESO A LOS
  DATOS .
 ENTRE LAS MARCAS MAS COMERCIALES
  ESTAN : SEAGATE , WESTER DIGITAL , ETC
 ACTUALMENTE CON TECNOLOGIA SATA Y
  FORMATO NTFS

 JUAN MACHACA                               2012

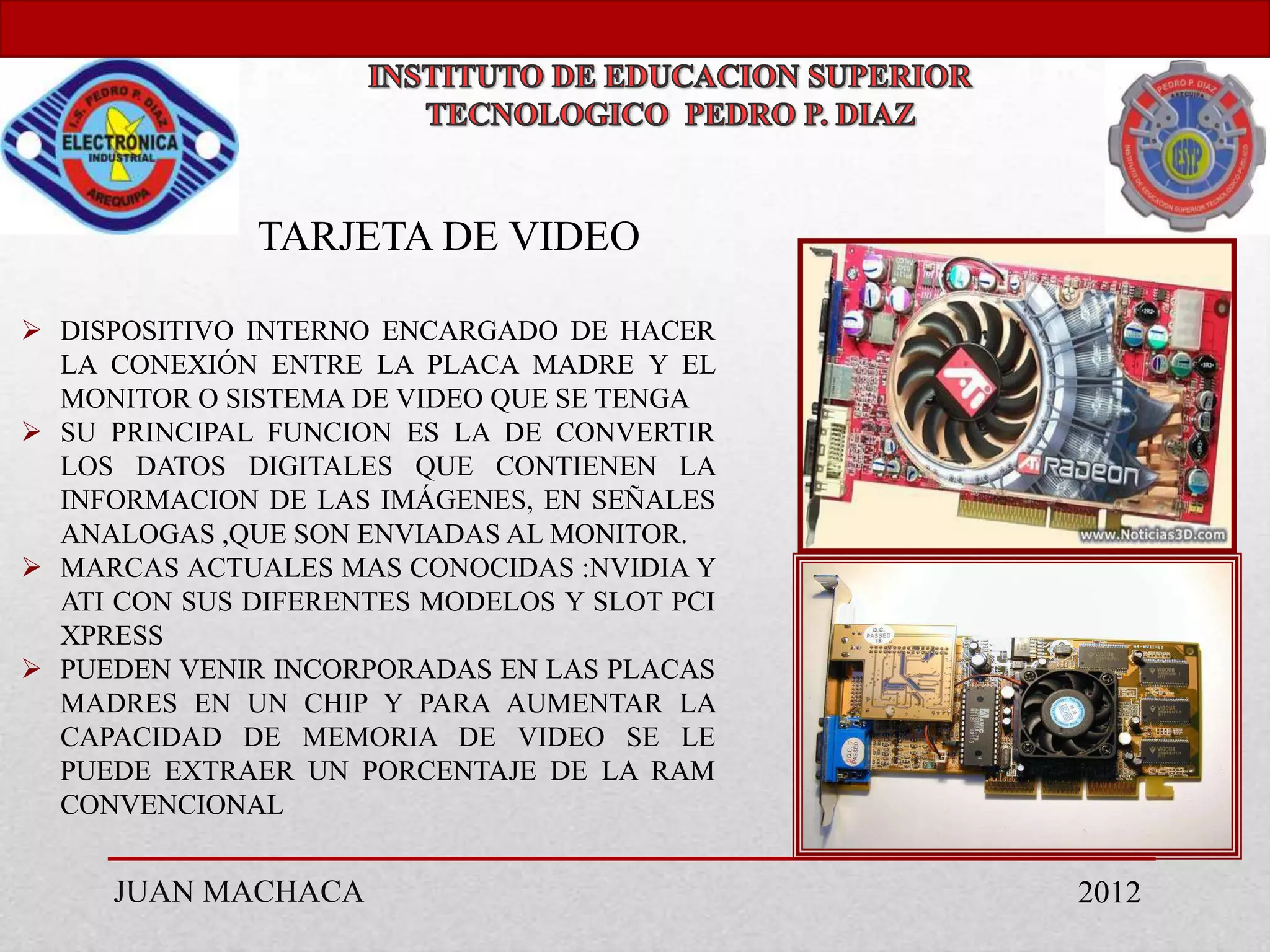

TARJETA DE VIDEO

 DISPOSITIVO INTERNO ENCARGADO DE HACER
  LA CONEXIÓN ENTRE LA PLACA MADRE Y EL
  MONITOR O SISTEMA DE VIDEO QUE SE TENGA
 SU PRINCIPAL FUNCION ES LA DE CONVERTIR
  LOS DATOS DIGITALES QUE CONTIENEN LA
  INFORMACION DE LAS IMÁGENES, EN SEÑALES
  ANALOGAS ,QUE SON ENVIADAS AL MONITOR.
 MARCAS ACTUALES MAS CONOCIDAS :NVIDIA Y
  ATI CON SUS DIFERENTES MODELOS Y SLOT PCI
  XPRESS
 PUEDEN VENIR INCORPORADAS EN LAS PLACAS
  MADRES EN UN CHIP Y PARA AUMENTAR LA
  CAPACIDAD DE MEMORIA DE VIDEO SE LE
  PUEDE EXTRAER UN PORCENTAJE DE LA RAM
  CONVENCIONAL


     JUAN MACHACA                             2012

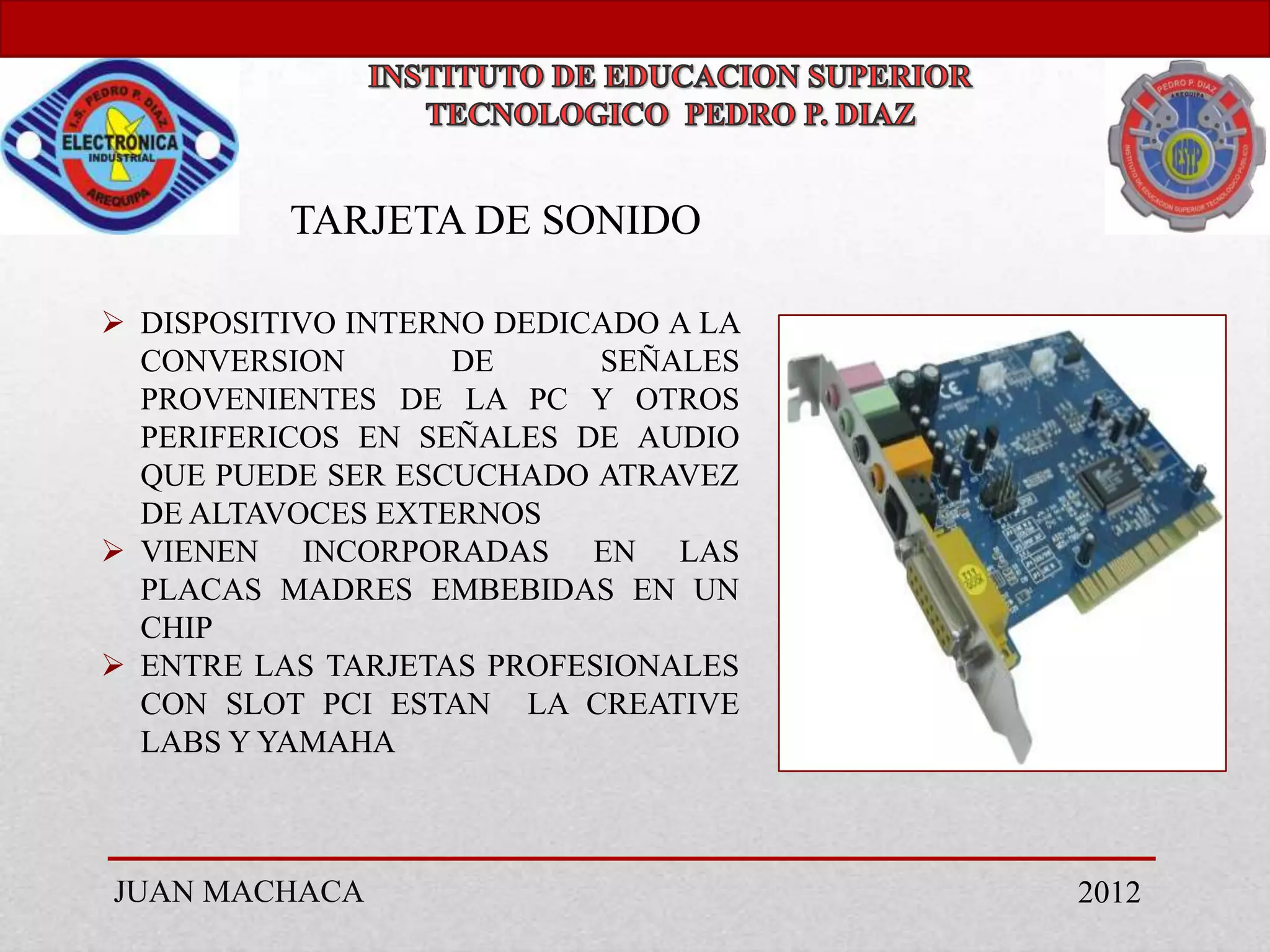

TARJETA DE SONIDO

 DISPOSITIVO INTERNO DEDICADO A LA
  CONVERSION        DE     SEÑALES
  PROVENIENTES DE LA PC Y OTROS
  PERIFERICOS EN SEÑALES DE AUDIO
  QUE PUEDE SER ESCUCHADO ATRAVEZ
  DE ALTAVOCES EXTERNOS
 VIENEN INCORPORADAS EN LAS
  PLACAS MADRES EMBEBIDAS EN UN
  CHIP
 ENTRE LAS TARJETAS PROFESIONALES
  CON SLOT PCI ESTAN LA CREATIVE
  LABS Y YAMAHA



JUAN MACHACA                          2012

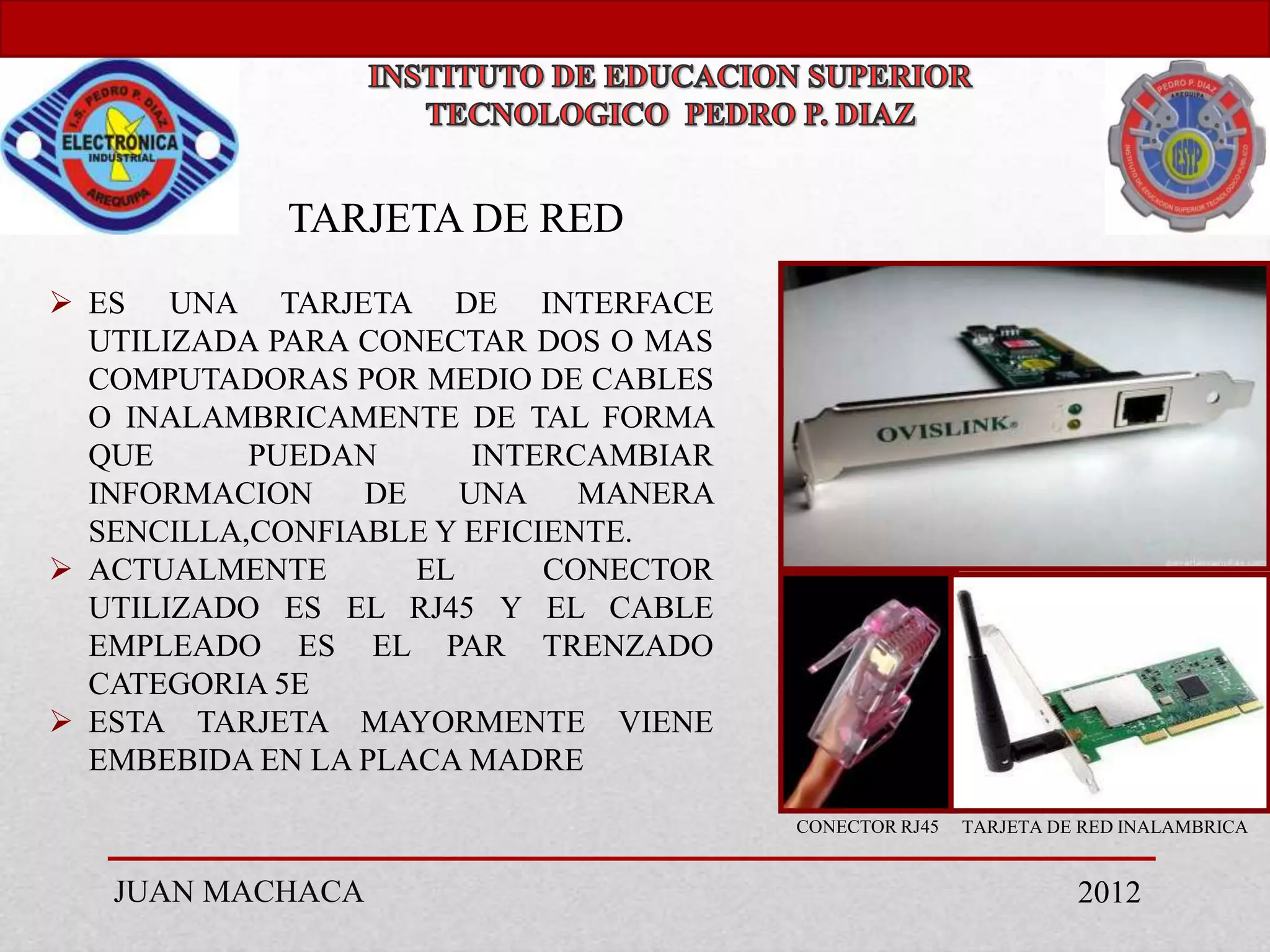

TARJETA DE RED
 ES UNA TARJETA DE INTERFACE
  UTILIZADA PARA CONECTAR DOS O MAS
  COMPUTADORAS POR MEDIO DE CABLES
  O INALAMBRICAMENTE DE TAL FORMA
  QUE      PUEDAN       INTERCAMBIAR
  INFORMACION    DE    UNA    MANERA
  SENCILLA,CONFIABLE Y EFICIENTE.
 ACTUALMENTE       EL      CONECTOR
  UTILIZADO ES EL RJ45 Y EL CABLE
  EMPLEADO ES EL PAR TRENZADO
  CATEGORIA 5E
 ESTA TARJETA MAYORMENTE VIENE
  EMBEBIDA EN LA PLACA MADRE
                                       CONECTOR RJ45   TARJETA DE RED INALAMBRICA


   JUAN MACHACA                                                  2012
FUENTE DE PODER Y GABINETE
 EL GABINETE ES EL ARMAZON QUE CONTIENE EL
  CPU DONDE SE MONTA LA PLACA MADRE Y TODOS
  LOS DEMAS COMPONENTES.ES DE MATERIAL
  METALICO
 LA FUENTE ES EL ELEMENTO ENCARGADO DE
  REDUCIR EL VOLTAJE DE LA RED LOCAL DE 220V
  EN VOLTAJES MAS PEQUEÑOS Y MANEJABLES
  DENTRO DE LA UNIDAD CENTRAL
 UNA FUENTE DE PODER ESTANDAR ENTREGA EN
  SUS SALIDAS VALORES DE +5, -5,+12 Y -12 VOLTIOS
  DESTINADOS A LOS DIFERENTES COMPONENTES
  QUE ALOJA LA UNIDAD CENTRAL
 HAY QUE TENER EN CUENTA LA POTENCIA DE LA
  FUENTE QUE ACTUALMENTE OSCILA ENTRE 600 Y
  700 WATTS

 JUAN MACHACA                                       2012

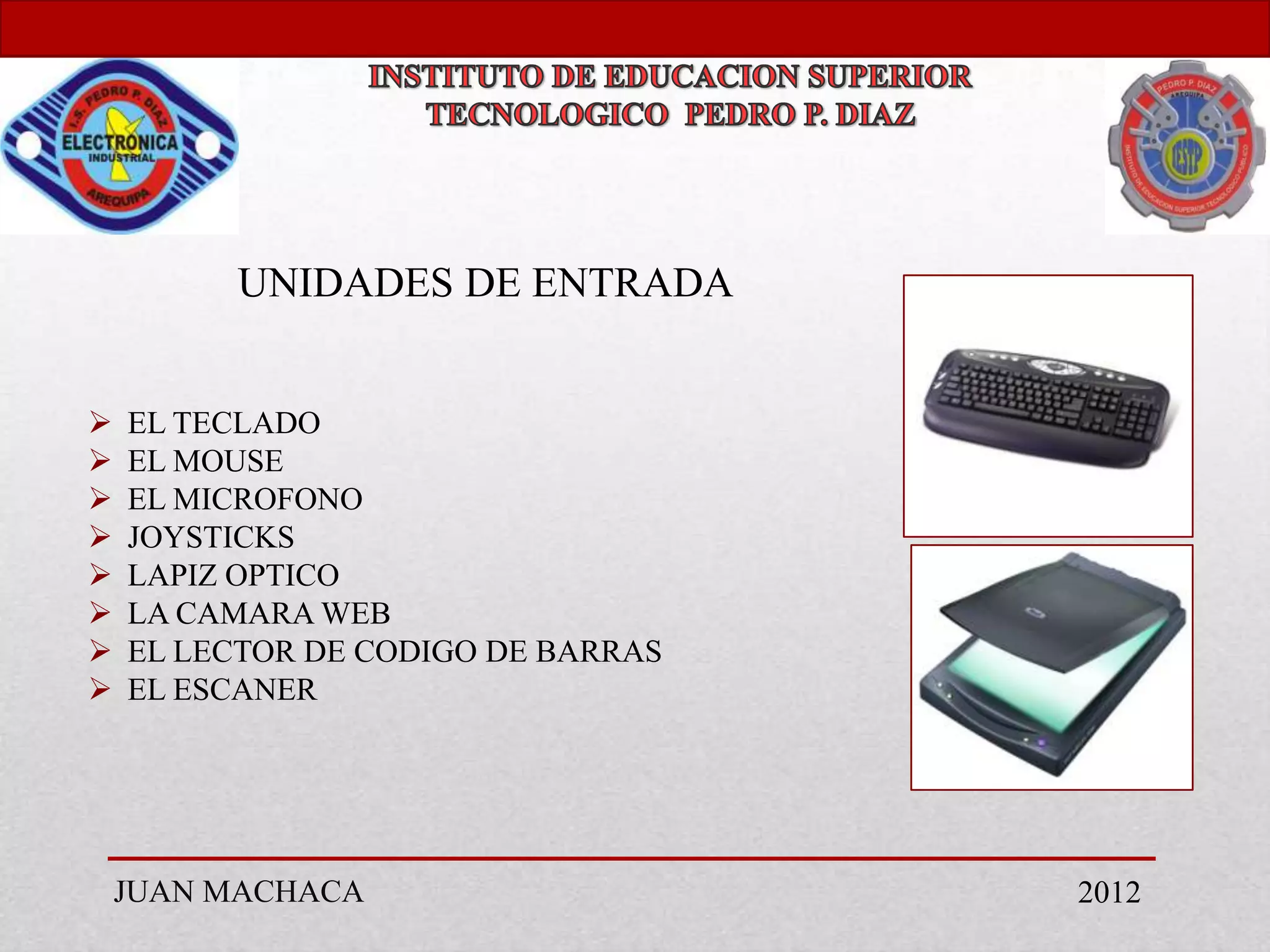

UNIDADES DE ENTRADA


   EL TECLADO
   EL MOUSE
   EL MICROFONO
   JOYSTICKS
   LAPIZ OPTICO
   LA CAMARA WEB
   EL LECTOR DE CODIGO DE BARRAS
   EL ESCANER




    JUAN MACHACA                    2012

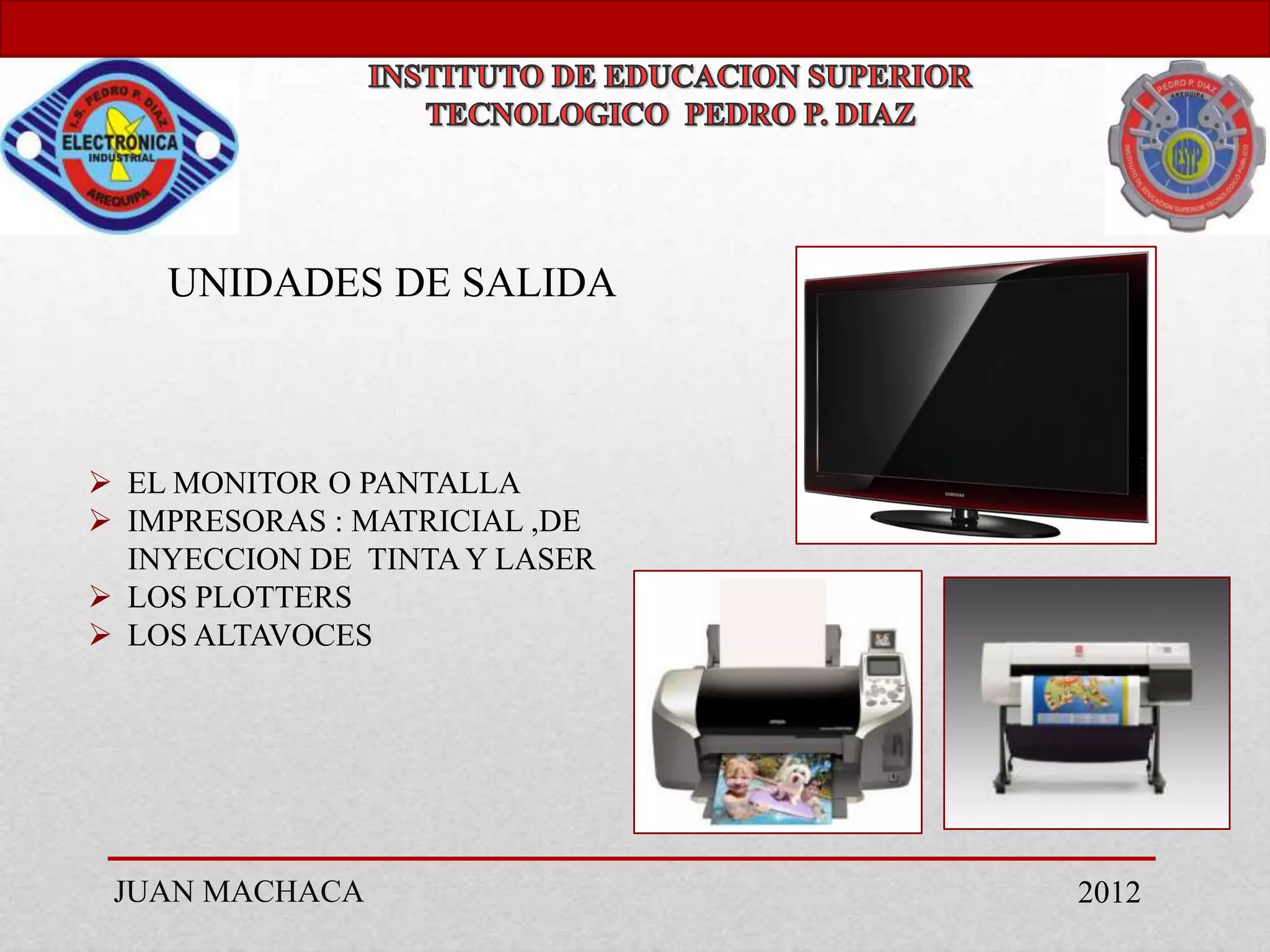

UNIDADES DE SALIDA



 EL MONITOR O PANTALLA
 IMPRESORAS : MATRICIAL ,DE
  INYECCION DE TINTA Y LASER
 LOS PLOTTERS
 LOS ALTAVOCES




 JUAN MACHACA                  2012

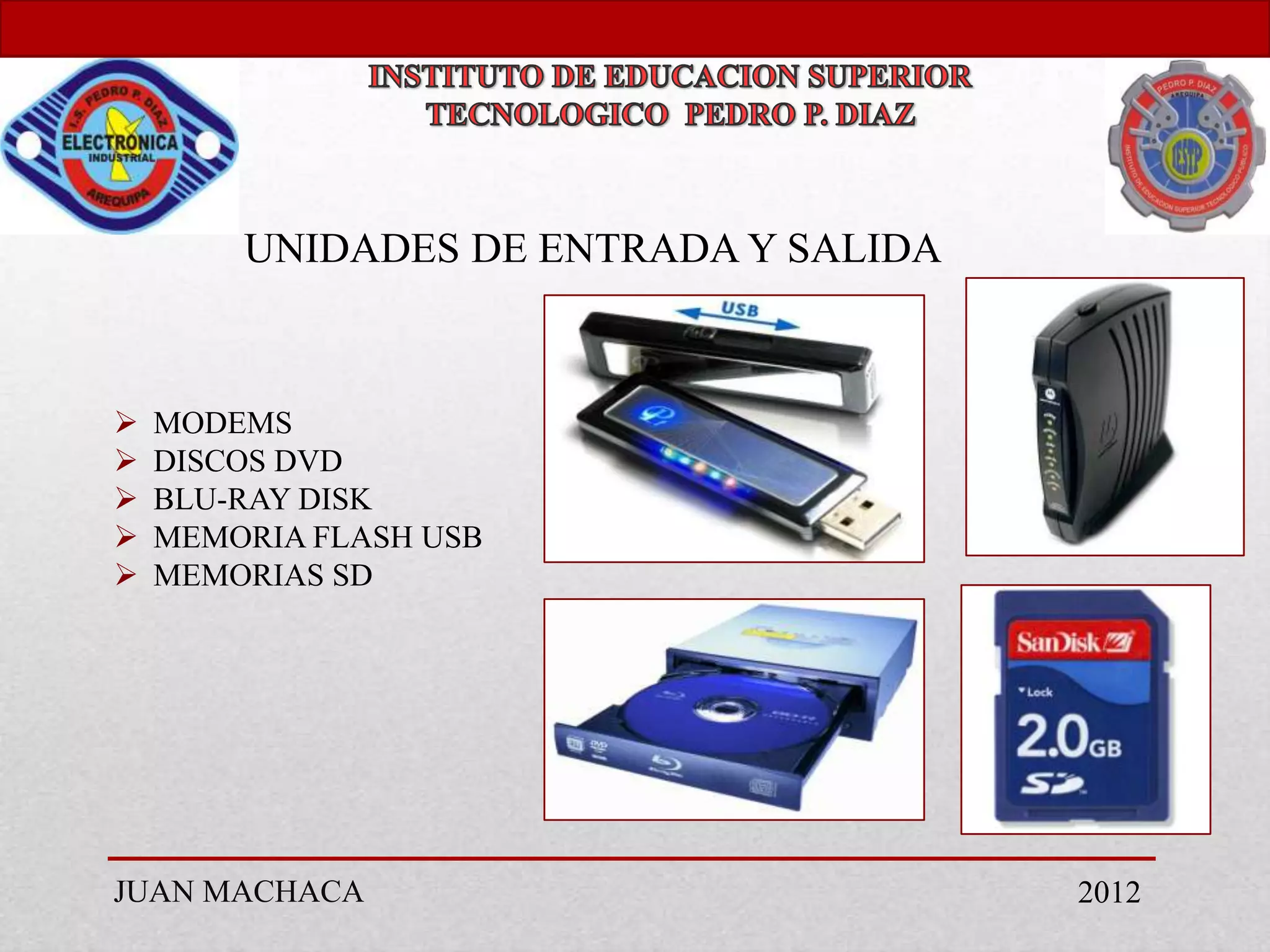

UNIDADES DE ENTRADA Y SALIDA



   MODEMS
   DISCOS DVD
   BLU-RAY DISK
   MEMORIA FLASH USB
   MEMORIAS SD




JUAN MACHACA                           2012

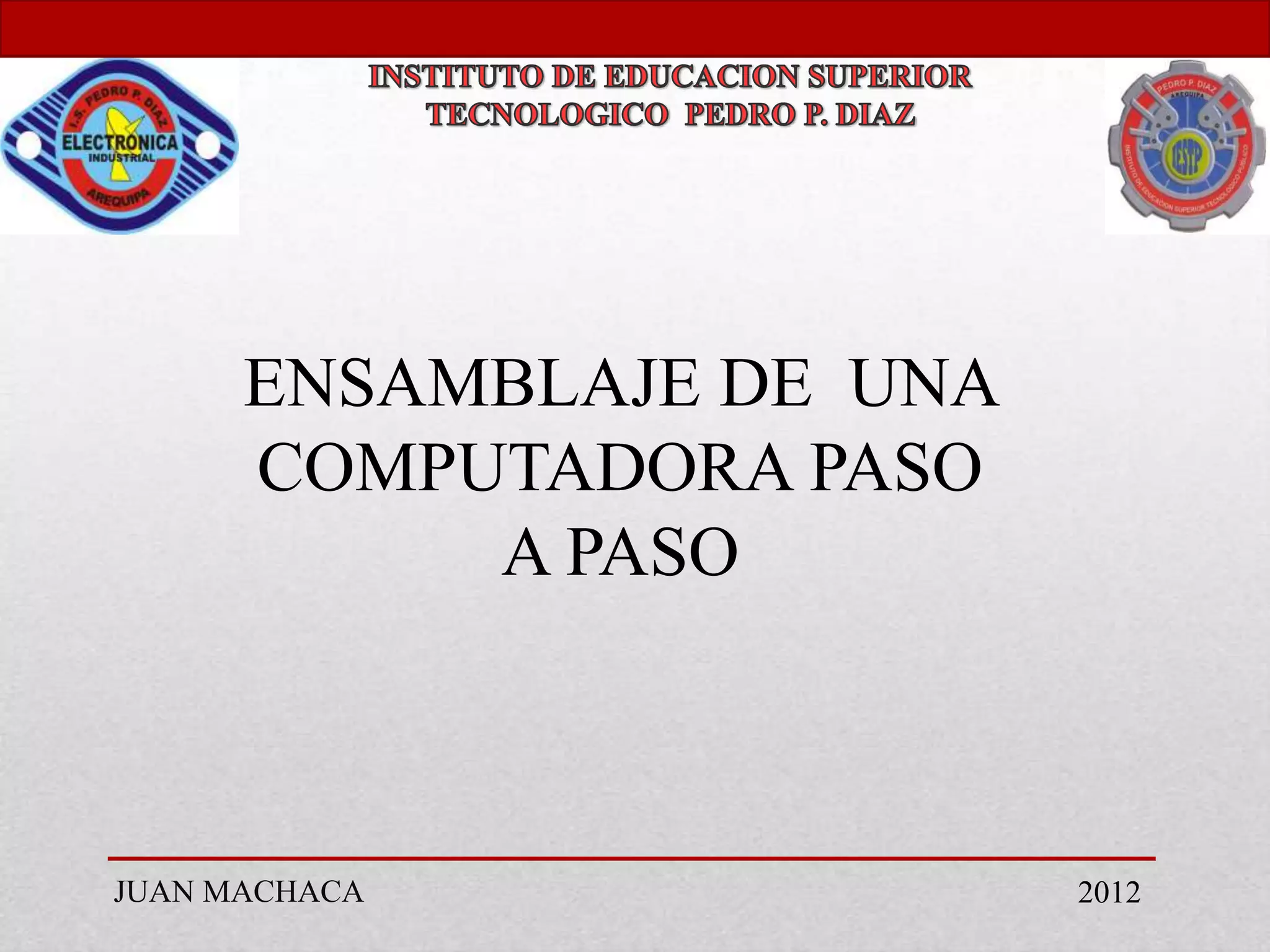

ENSAMBLAJE DE UNA
      COMPUTADORA PASO
           A PASO



JUAN MACHACA              2012

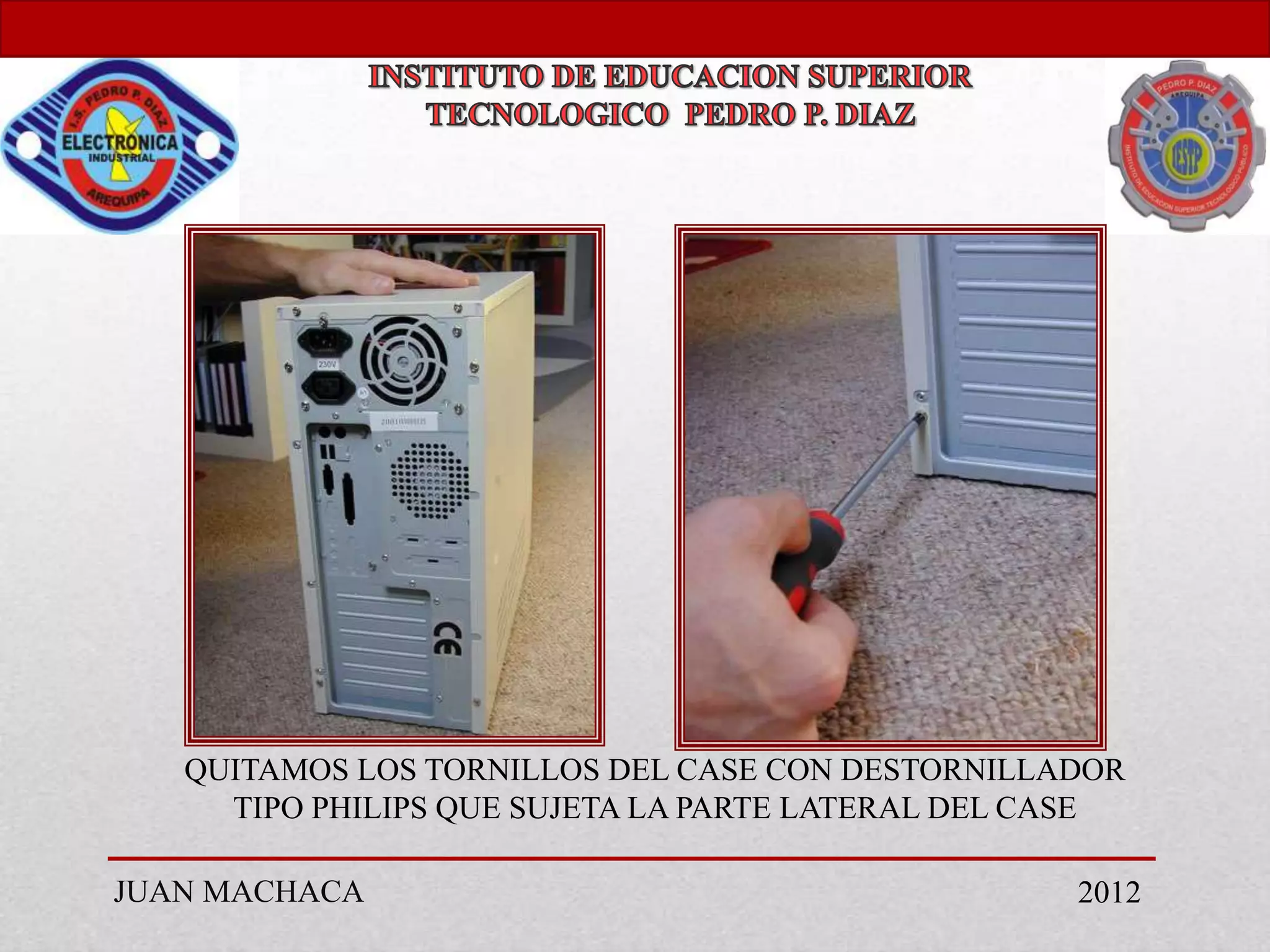

QUITAMOS LOS TORNILLOS DEL CASE CON DESTORNILLADOR
     TIPO PHILIPS QUE SUJETA LA PARTE LATERAL DEL CASE

JUAN MACHACA                                       2012
UNA VEZ RETIRADA
LA TAPA LATERAL SE
PUEDE VER LA FUENTE
CON SUS RESPECTIVOS
CABLES.
DEBEMOS     TOCAR   EL
CHASIS PARA PONERMOS
AL MISMO POTENCIAL Y
EVITAR LA ELECTRICIDAD
ESTATICA




    JUAN MACHACA         2012

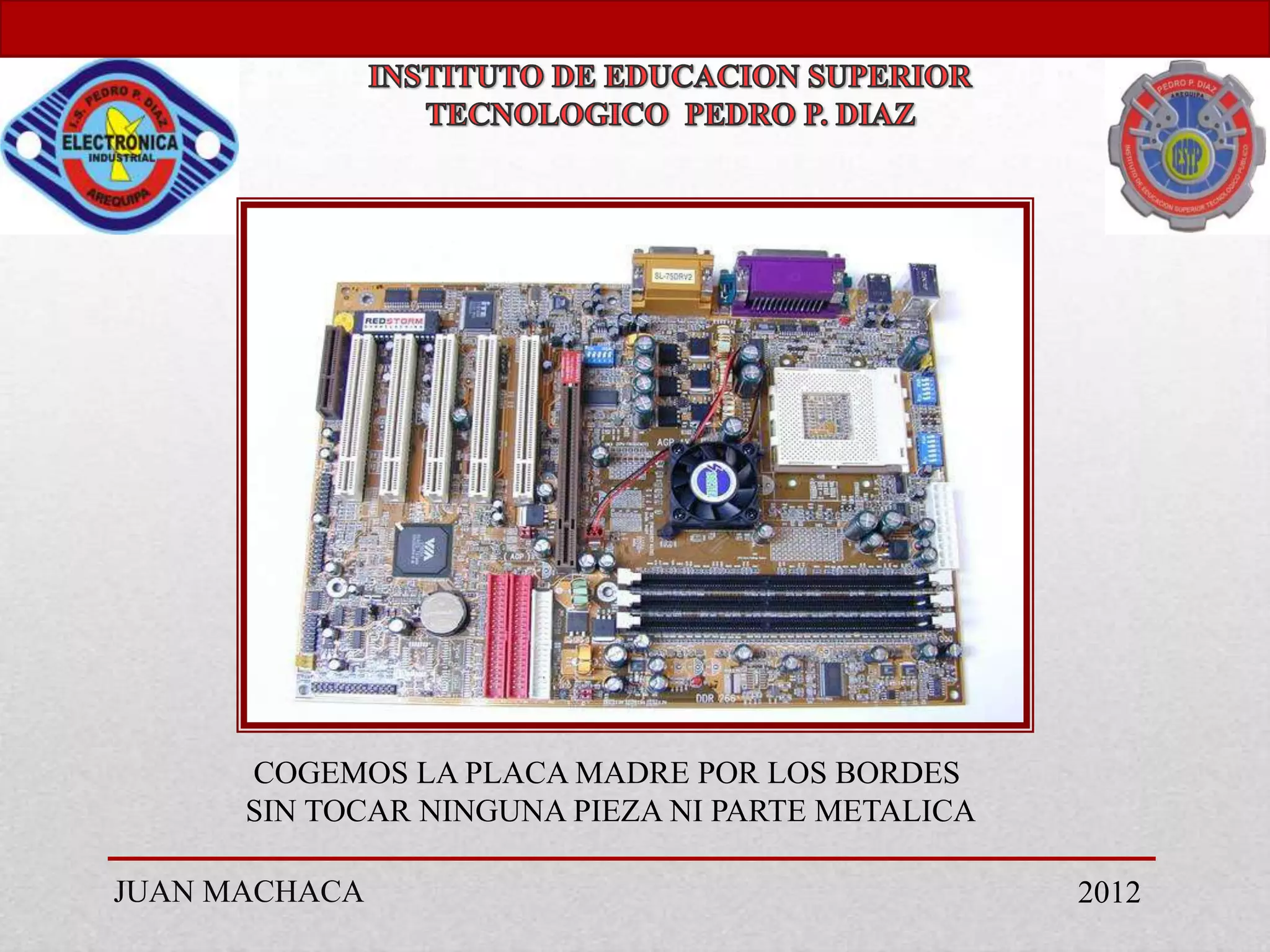

COGEMOS LA PLACA MADRE POR LOS BORDES
      SIN TOCAR NINGUNA PIEZA NI PARTE METALICA

JUAN MACHACA                                      2012

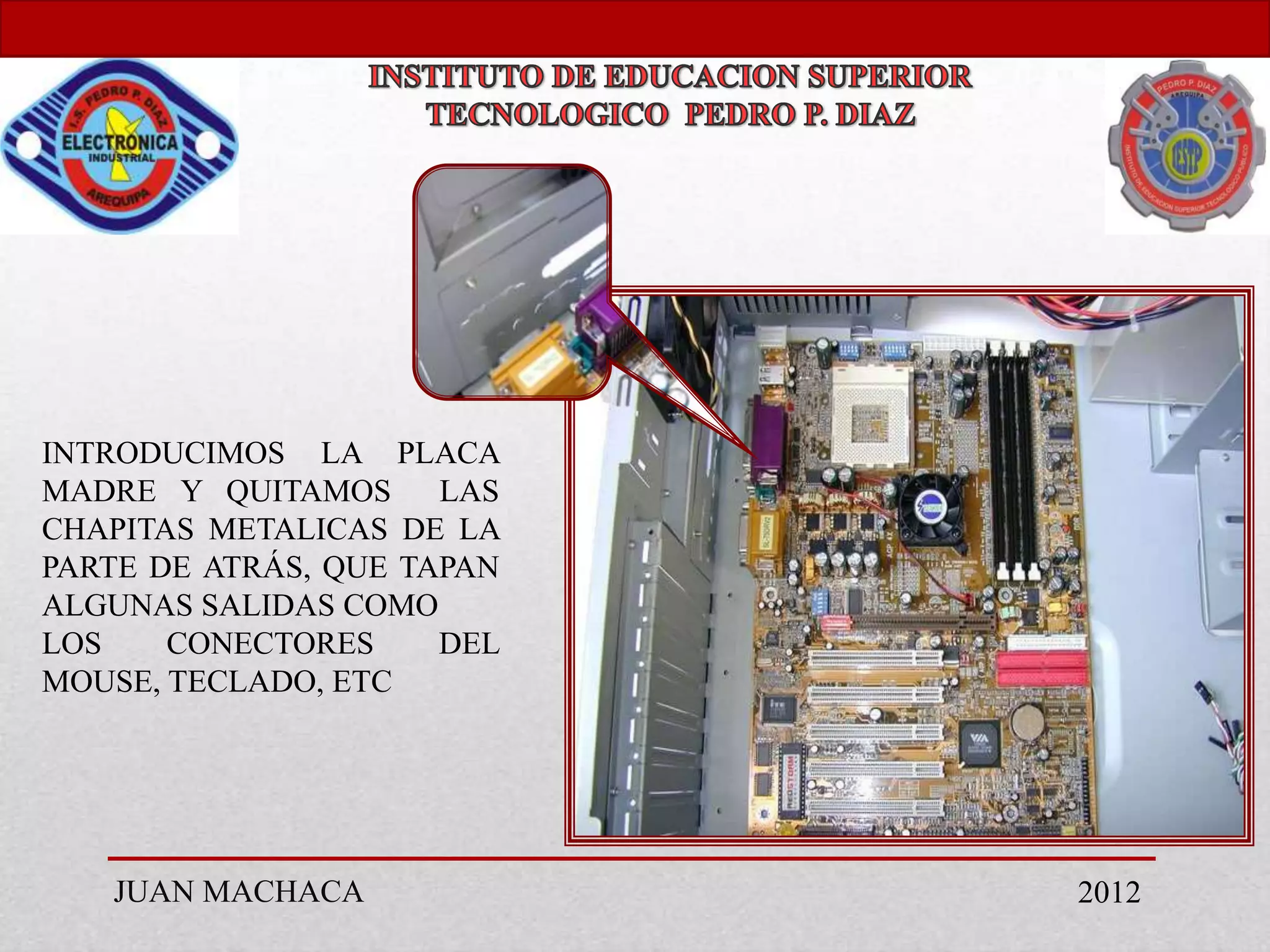

INTRODUCIMOS LA PLACA
MADRE Y QUITAMOS      LAS
CHAPITAS METALICAS DE LA
PARTE DE ATRÁS, QUE TAPAN
ALGUNAS SALIDAS COMO
LOS    CONECTORES     DEL
MOUSE, TECLADO, ETC




   JUAN MACHACA             2012

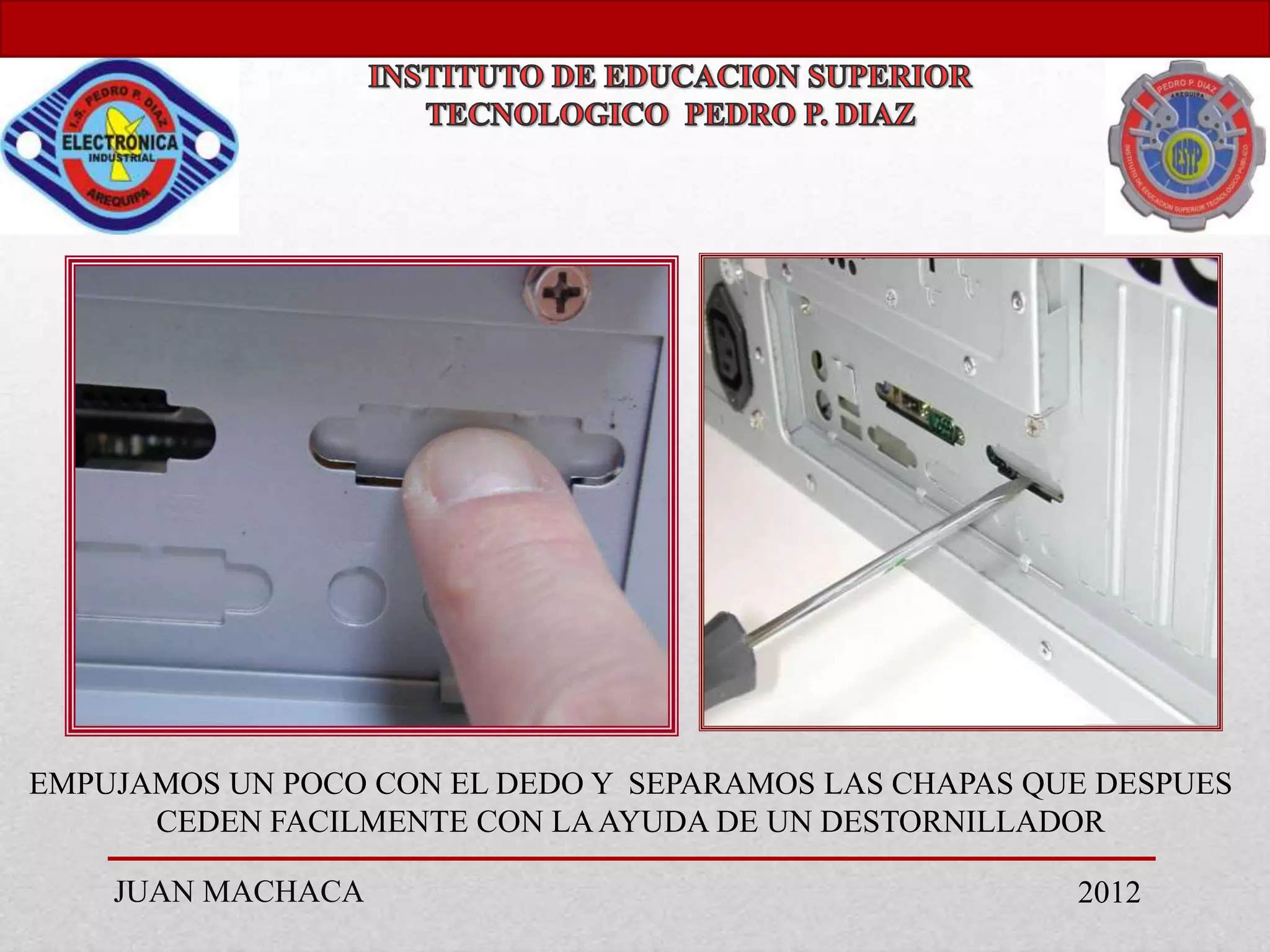

EMPUJAMOS UN POCO CON EL DEDO Y SEPARAMOS LAS CHAPAS QUE DESPUES
      CEDEN FACILMENTE CON LA AYUDA DE UN DESTORNILLADOR

    JUAN MACHACA                                       2012

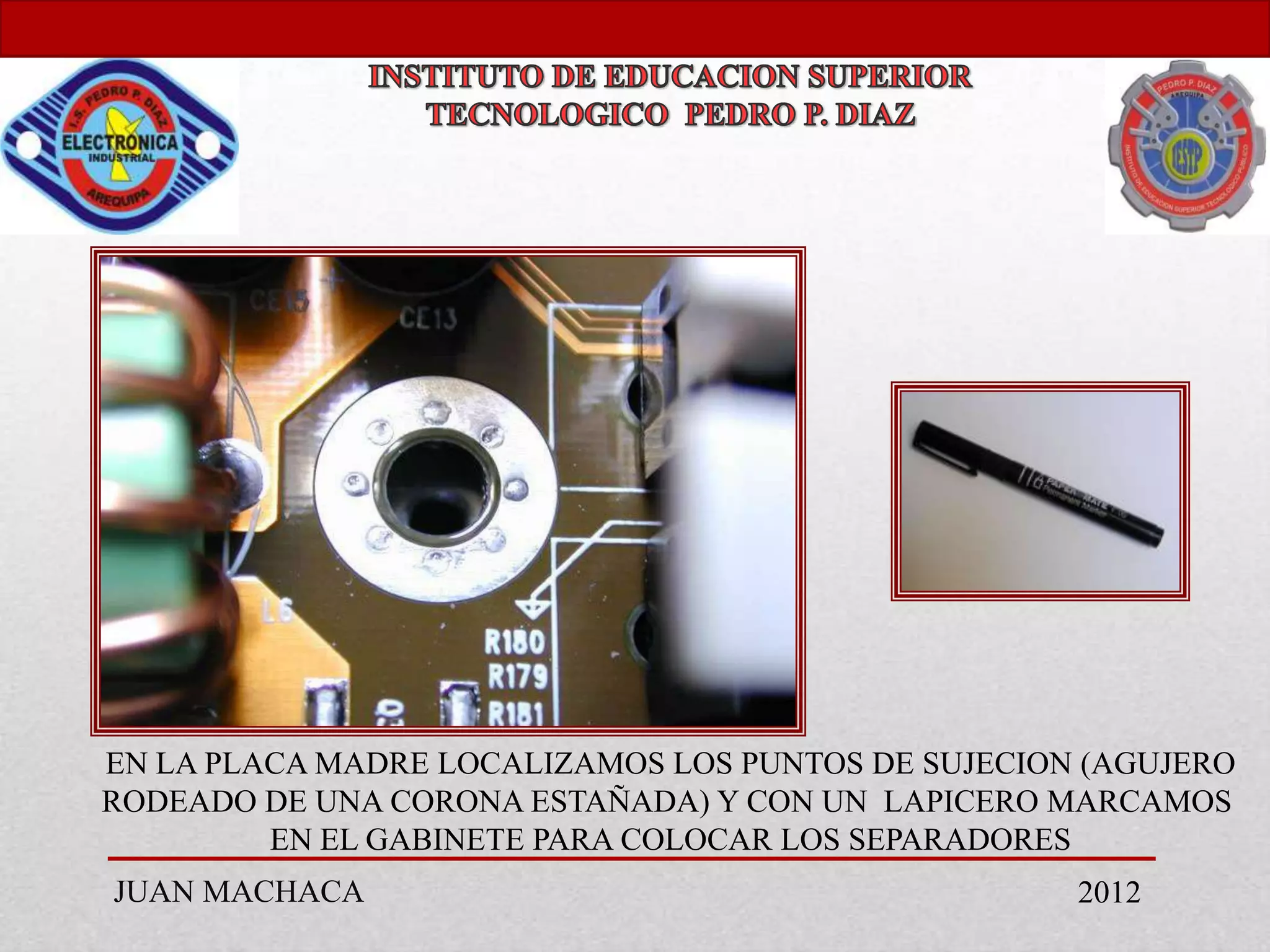

EN LA PLACA MADRE LOCALIZAMOS LOS PUNTOS DE SUJECION (AGUJERO
RODEADO DE UNA CORONA ESTAÑADA) Y CON UN LAPICERO MARCAMOS
         EN EL GABINETE PARA COLOCAR LOS SEPARADORES
JUAN MACHACA                                        2012

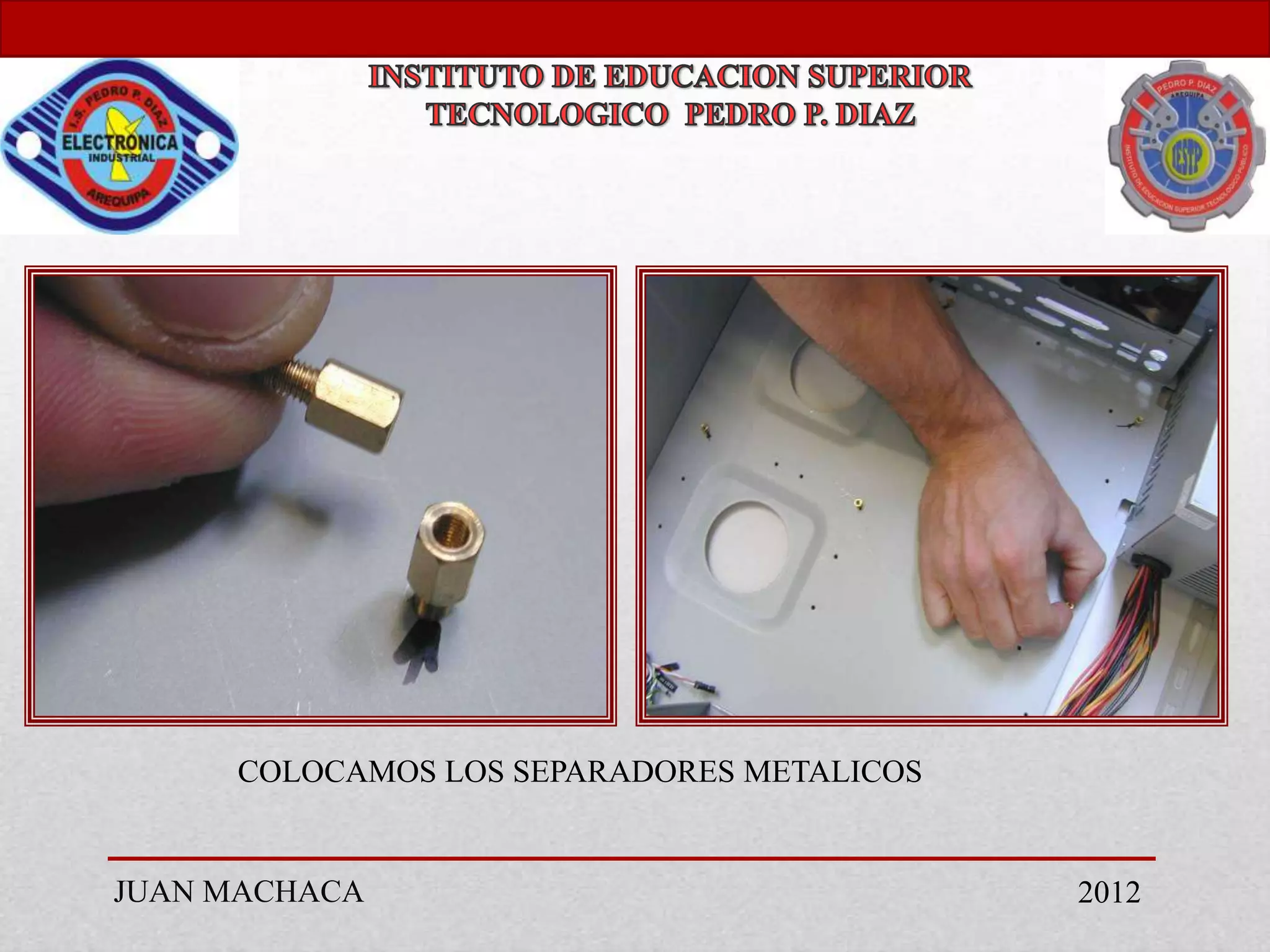

COLOCAMOS LOS SEPARADORES METALICOS


JUAN MACHACA                               2012

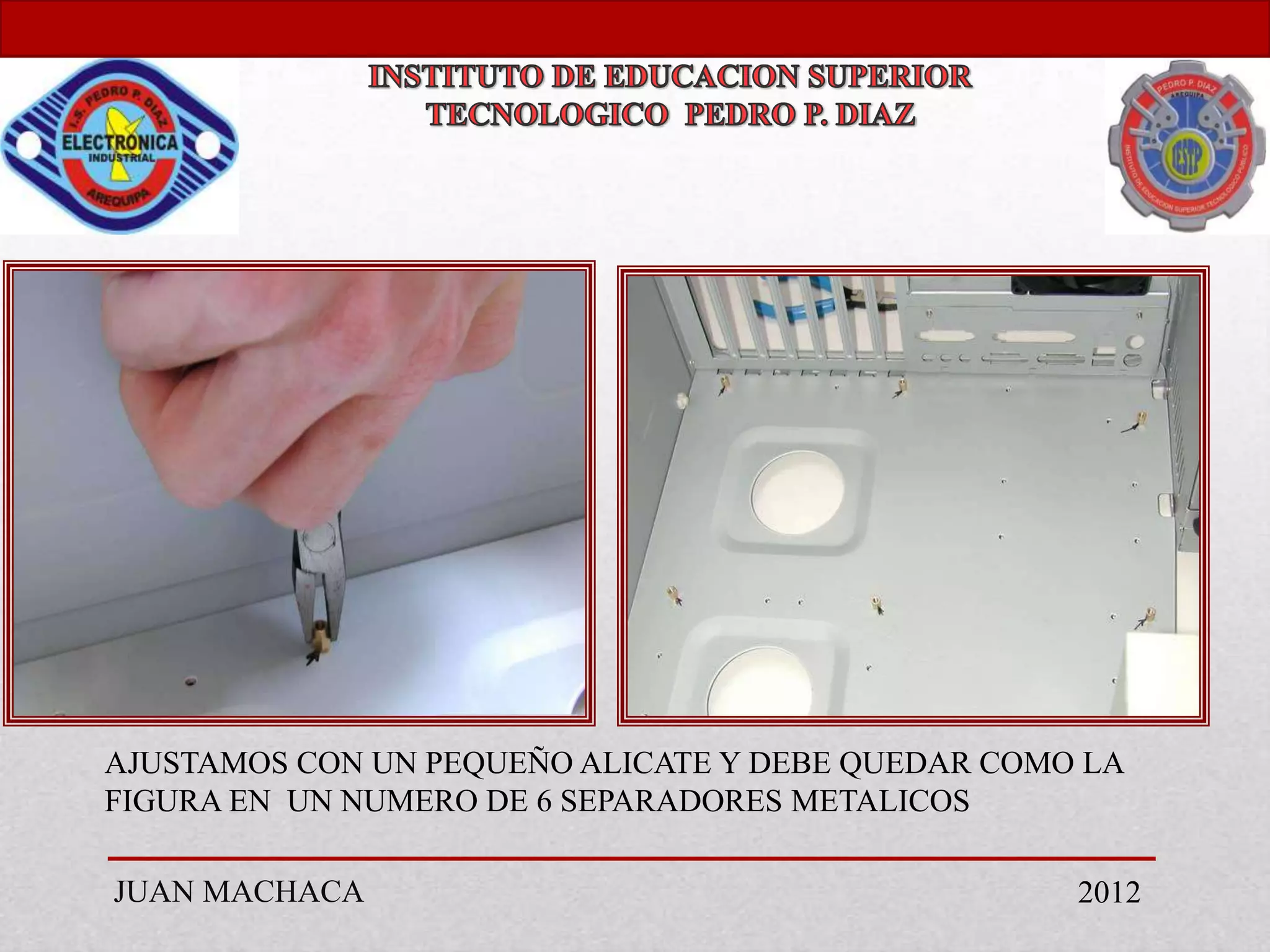

AJUSTAMOS CON UN PEQUEÑO ALICATE Y DEBE QUEDAR COMO LA
FIGURA EN UN NUMERO DE 6 SEPARADORES METALICOS

JUAN MACHACA                                       2012

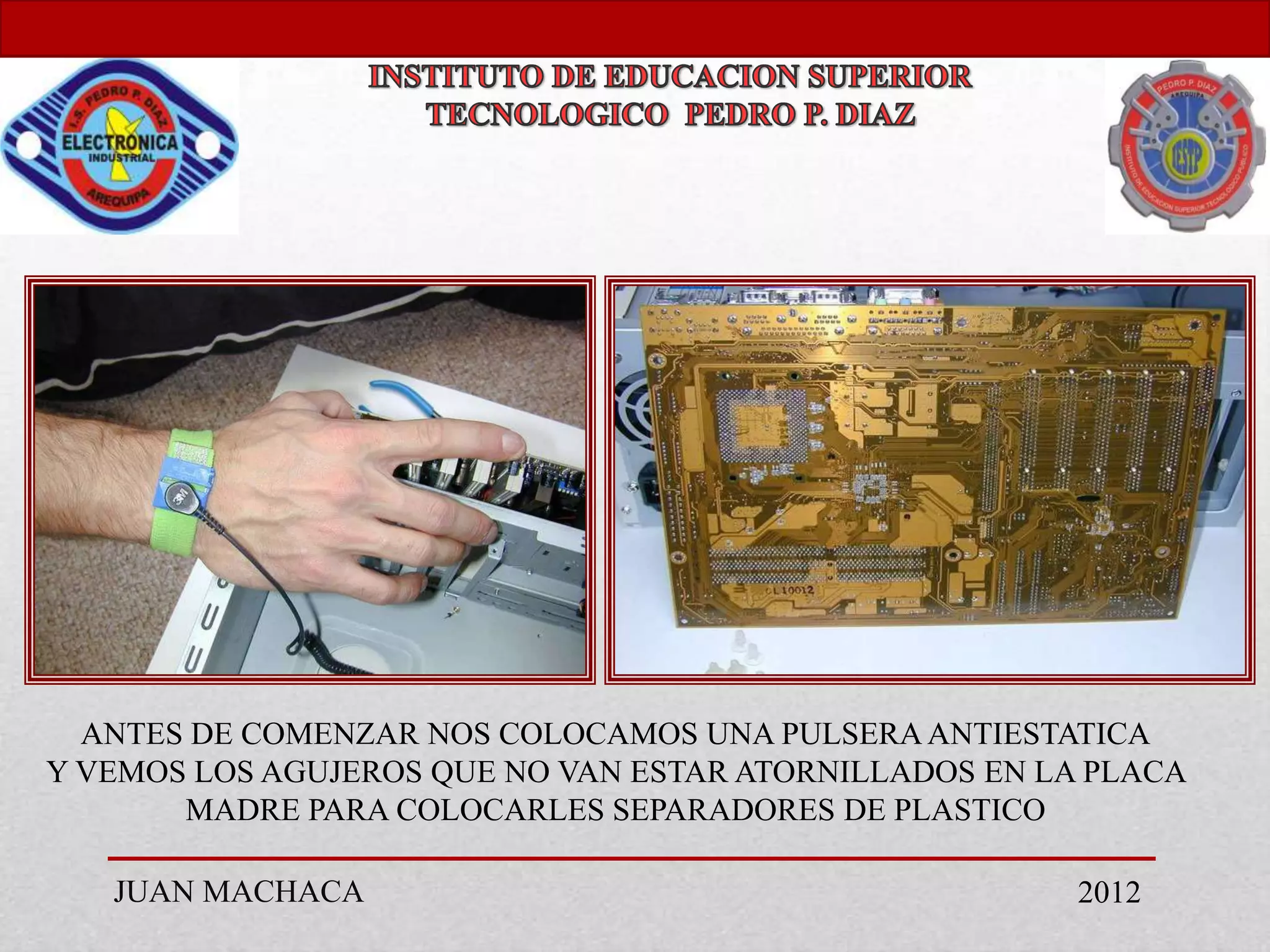

ANTES DE COMENZAR NOS COLOCAMOS UNA PULSERA ANTIESTATICA
Y VEMOS LOS AGUJEROS QUE NO VAN ESTAR ATORNILLADOS EN LA PLACA
       MADRE PARA COLOCARLES SEPARADORES DE PLASTICO

   JUAN MACHACA                                         2012

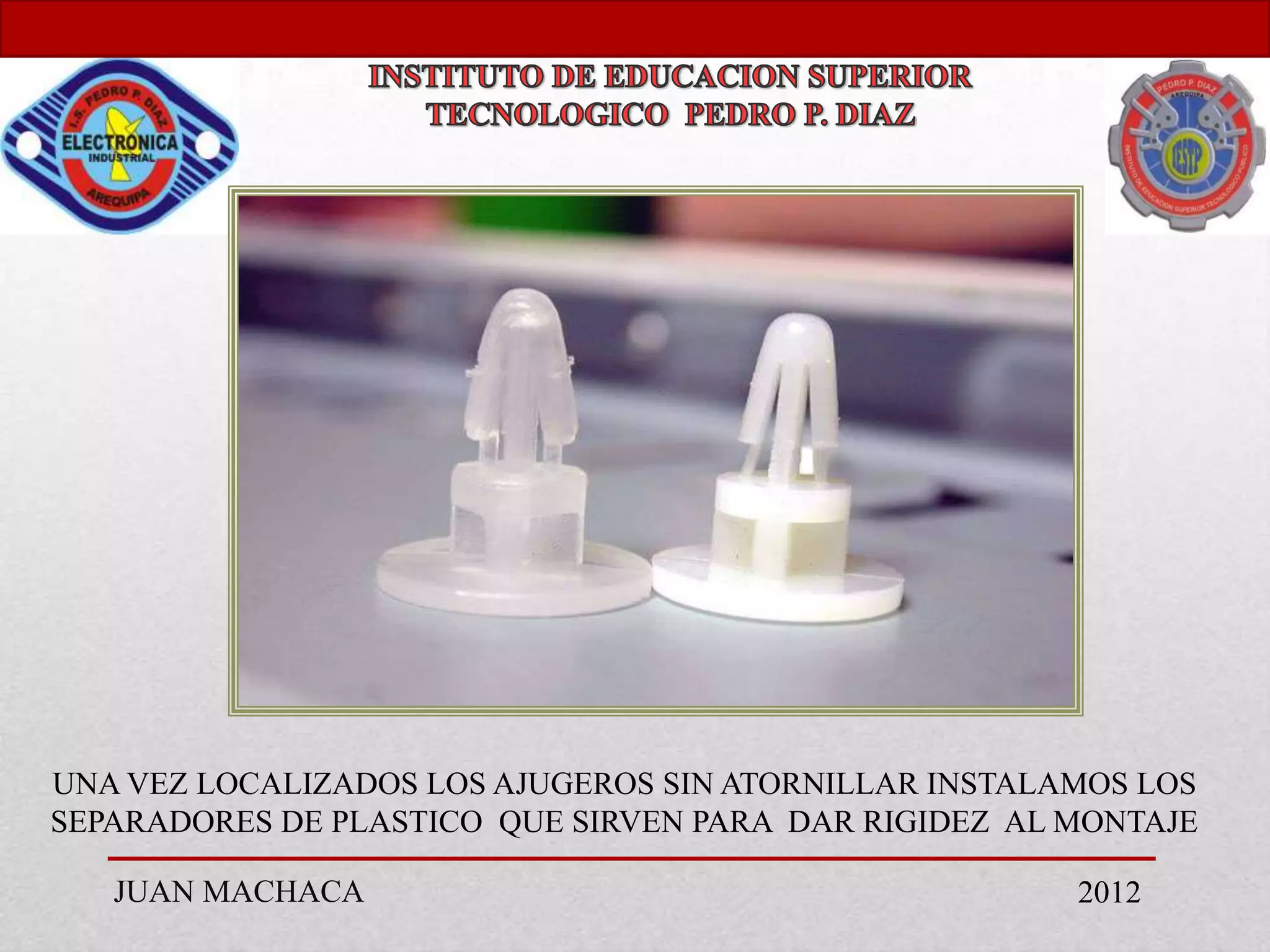

UNA VEZ LOCALIZADOS LOS AJUGEROS SIN ATORNILLAR INSTALAMOS LOS
SEPARADORES DE PLASTICO QUE SIRVEN PARA DAR RIGIDEZ AL MONTAJE

   JUAN MACHACA                                        2012

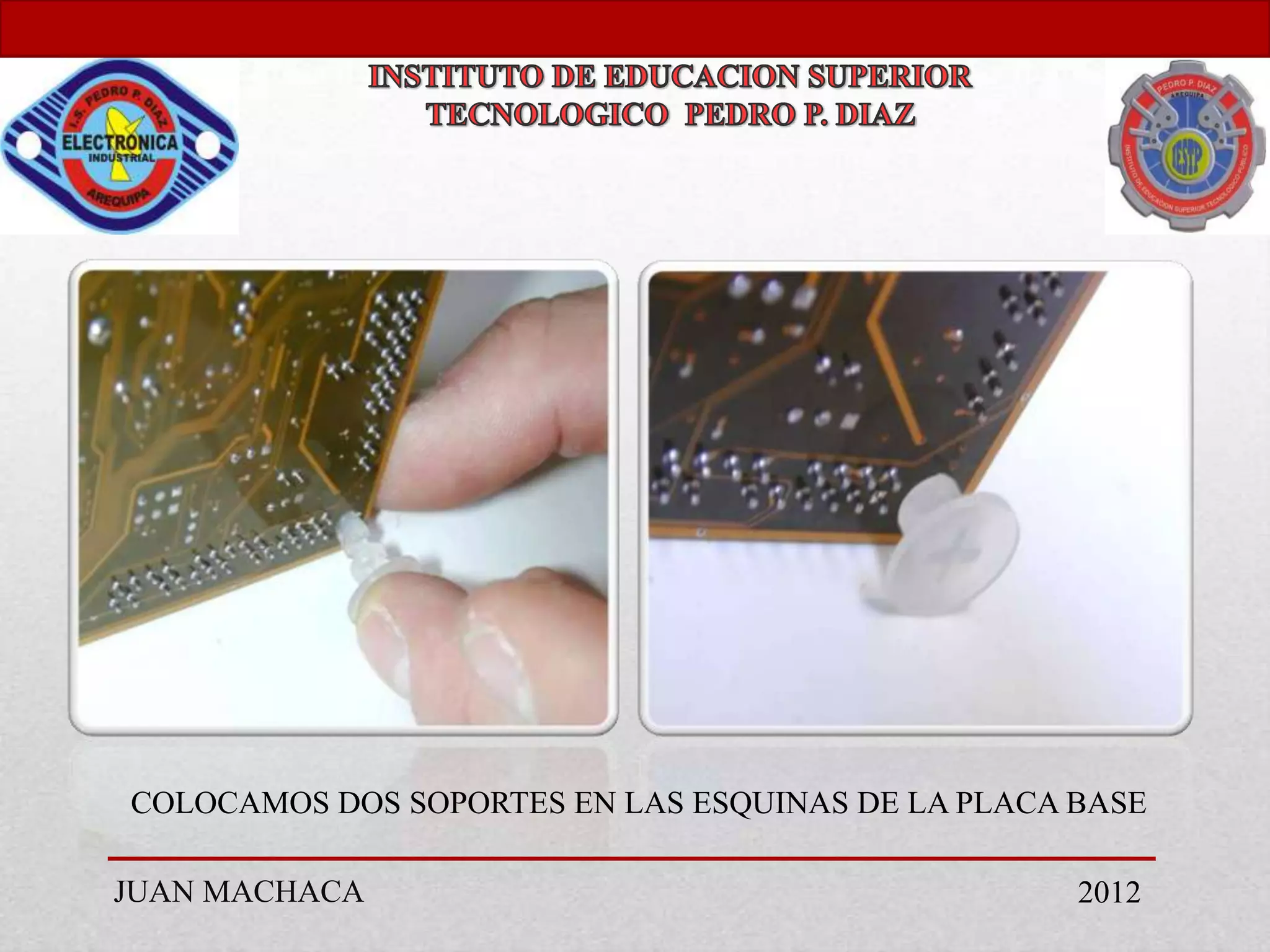

COLOCAMOS DOS SOPORTES EN LAS ESQUINAS DE LA PLACA BASE

JUAN MACHACA                                       2012

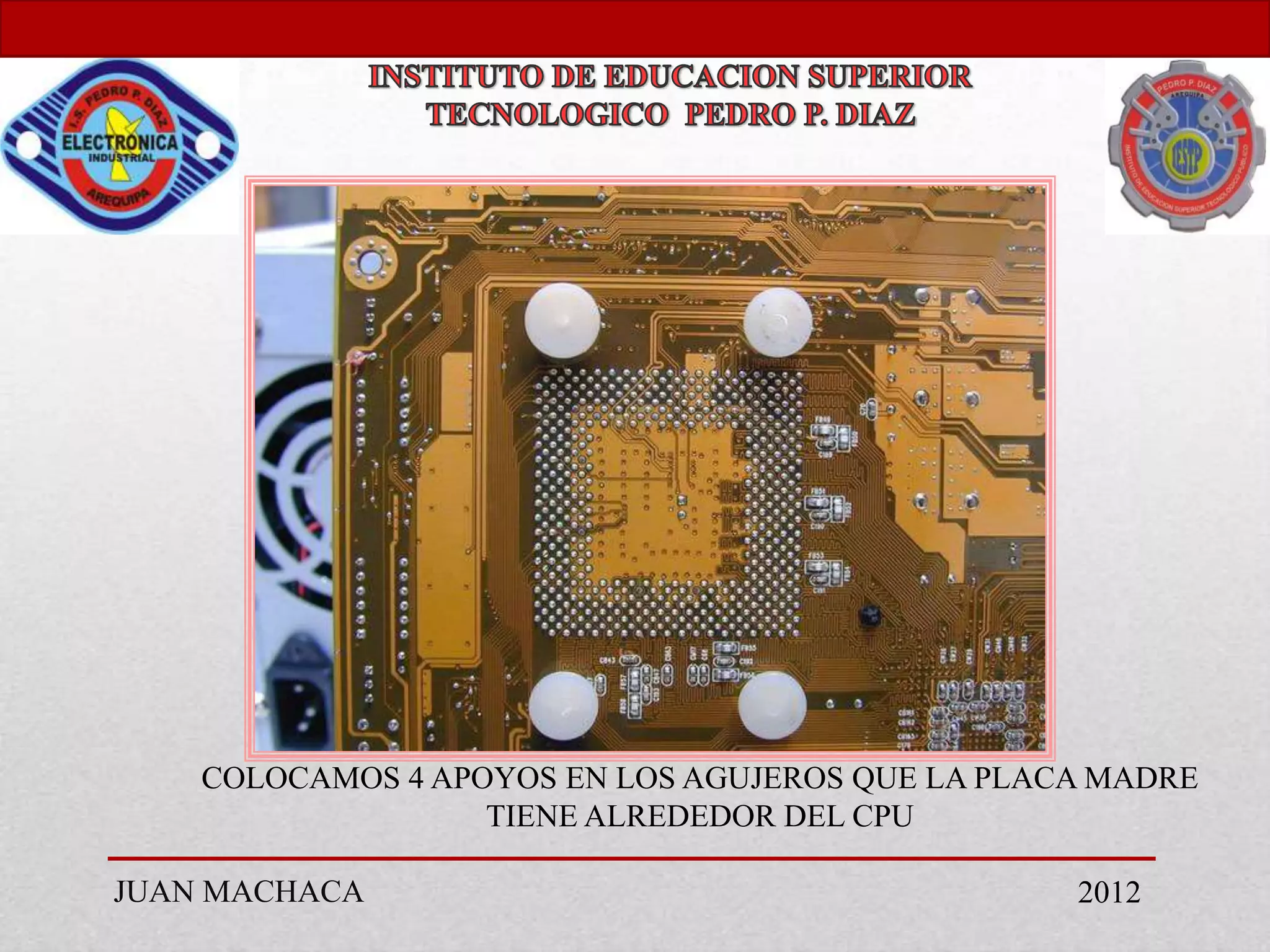

COLOCAMOS 4 APOYOS EN LOS AGUJEROS QUE LA PLACA MADRE
                   TIENE ALREDEDOR DEL CPU

JUAN MACHACA                                      2012

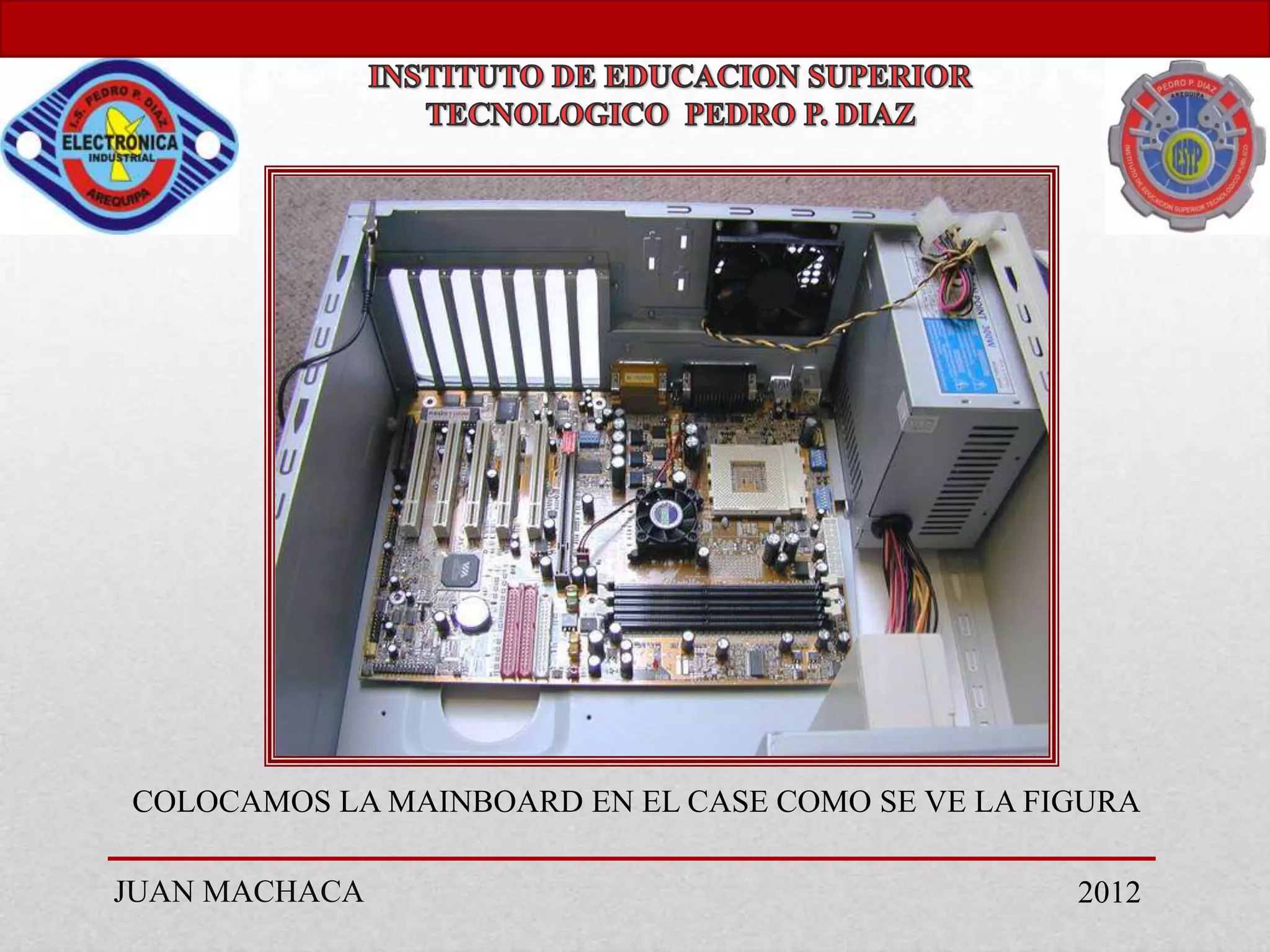

COLOCAMOS LA MAINBOARD EN EL CASE COMO SE VE LA FIGURA

JUAN MACHACA                                      2012

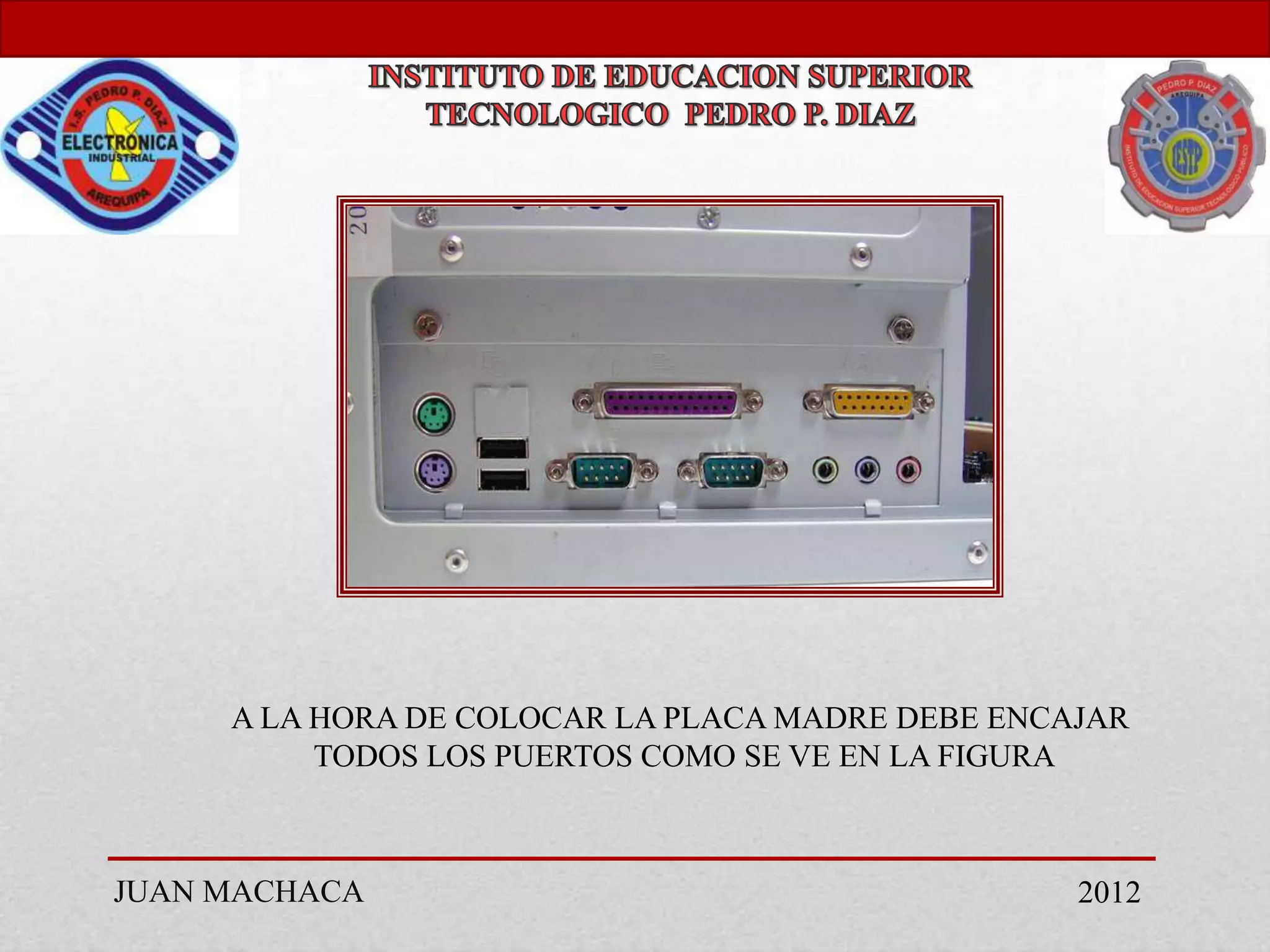

A LA HORA DE COLOCAR LA PLACA MADRE DEBE ENCAJAR
          TODOS LOS PUERTOS COMO SE VE EN LA FIGURA



JUAN MACHACA                                      2012

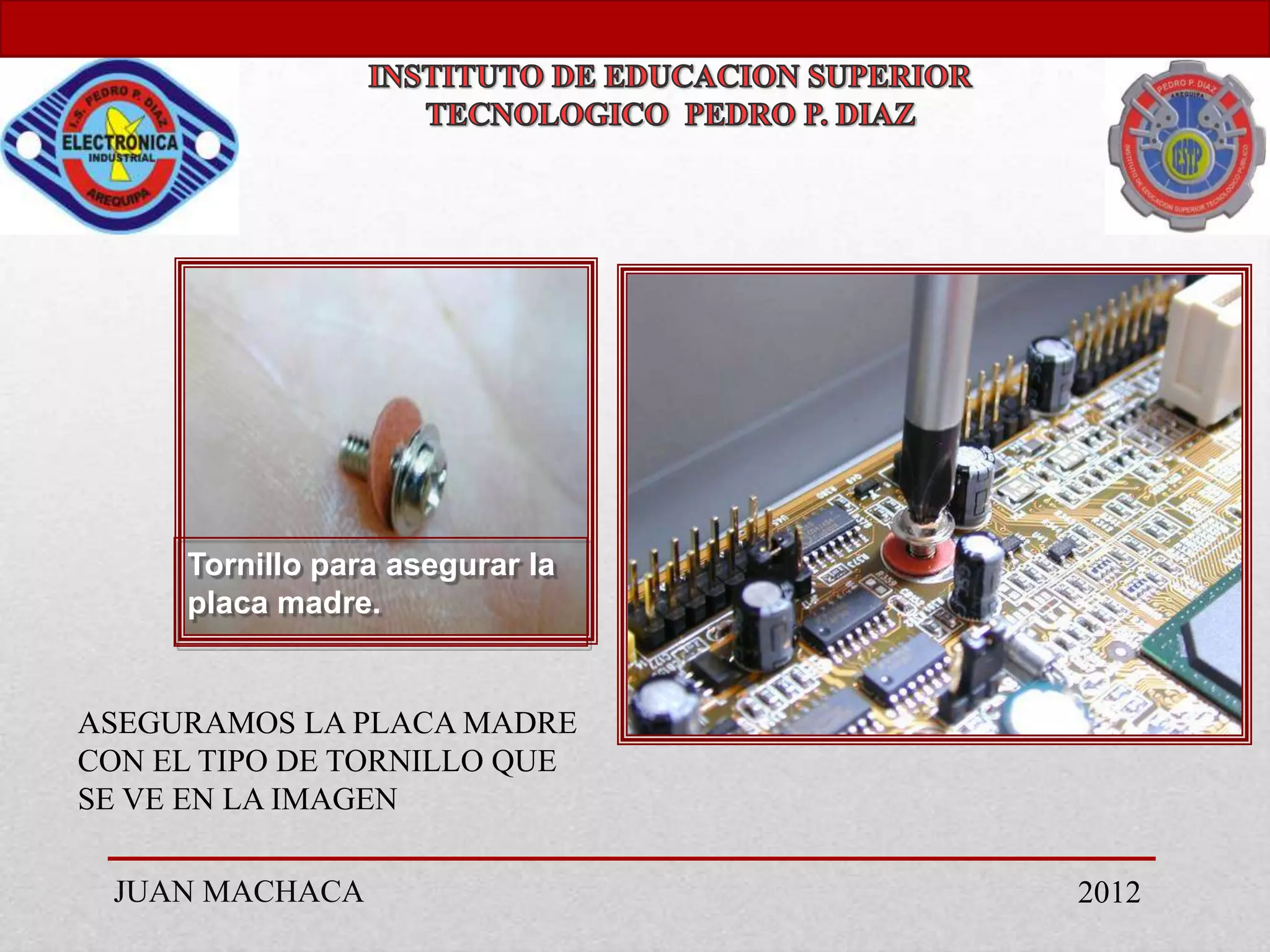

Tornillo para asegurar la
     placa madre.


ASEGURAMOS LA PLACA MADRE
CON EL TIPO DE TORNILLO QUE
SE VE EN LA IMAGEN

 JUAN MACHACA                    2012

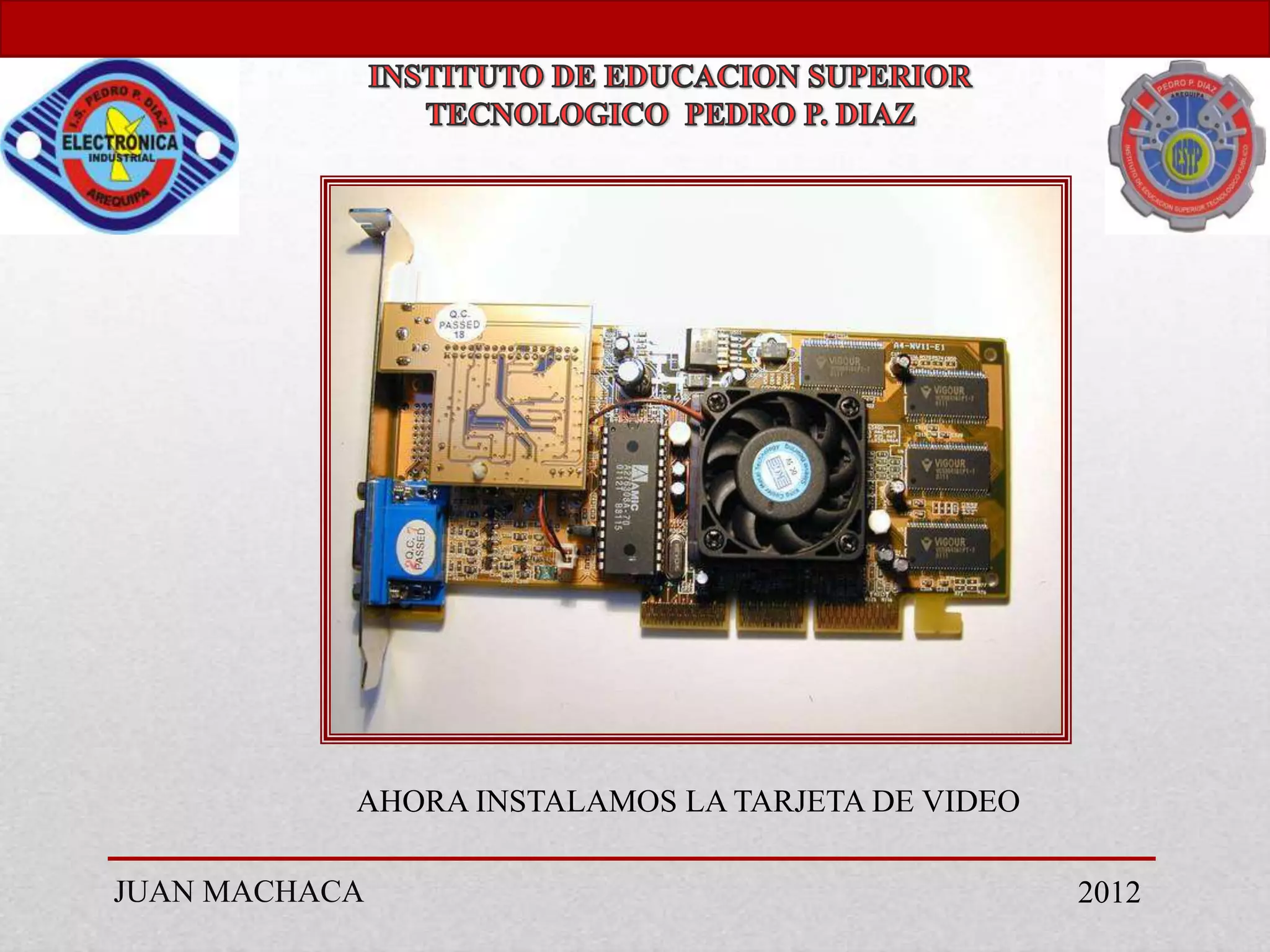

AHORA INSTALAMOS LA TARJETA DE VIDEO

JUAN MACHACA                                      2012

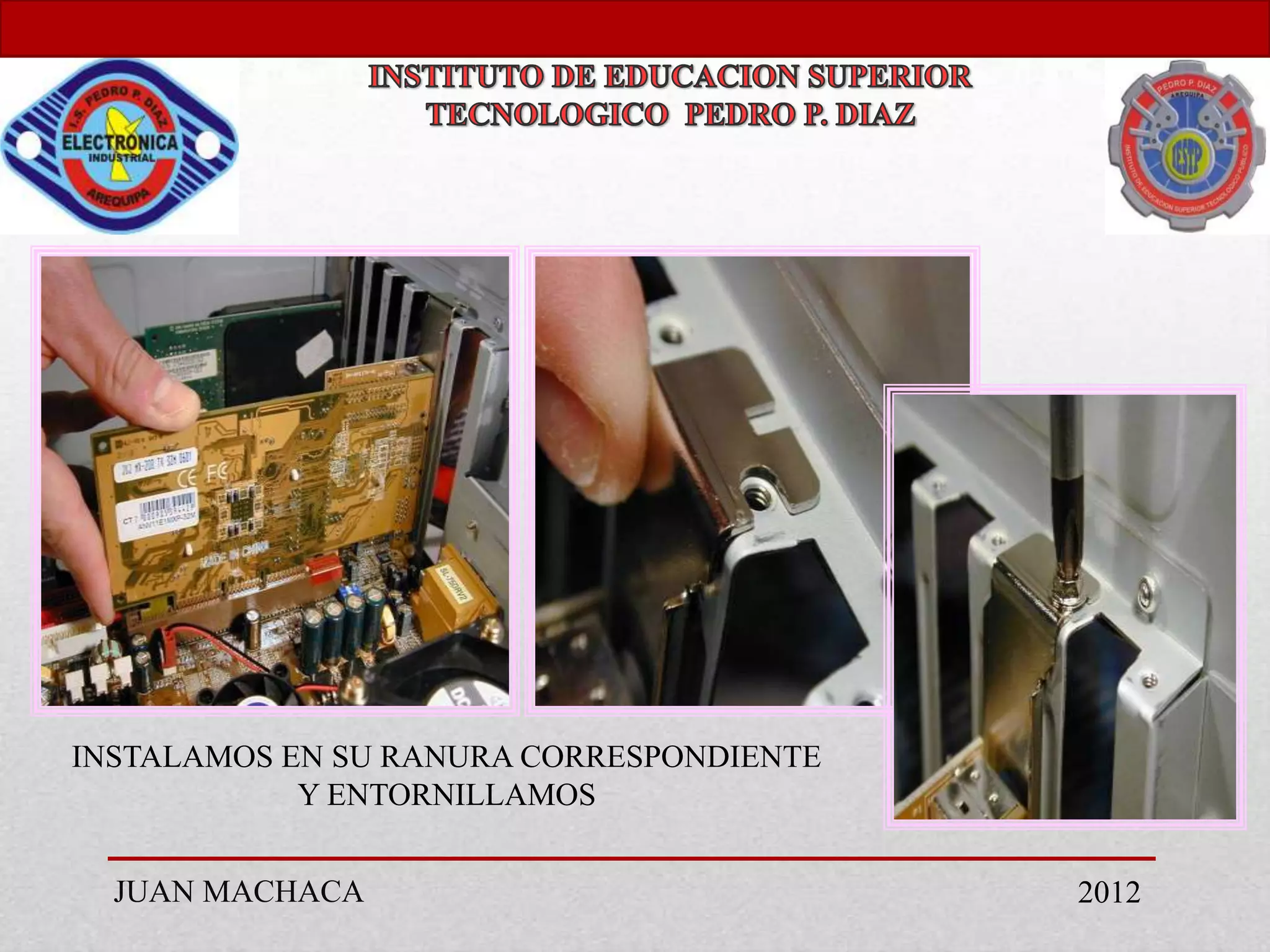

INSTALAMOS EN SU RANURA CORRESPONDIENTE
            Y ENTORNILLAMOS


  JUAN MACHACA                            2012

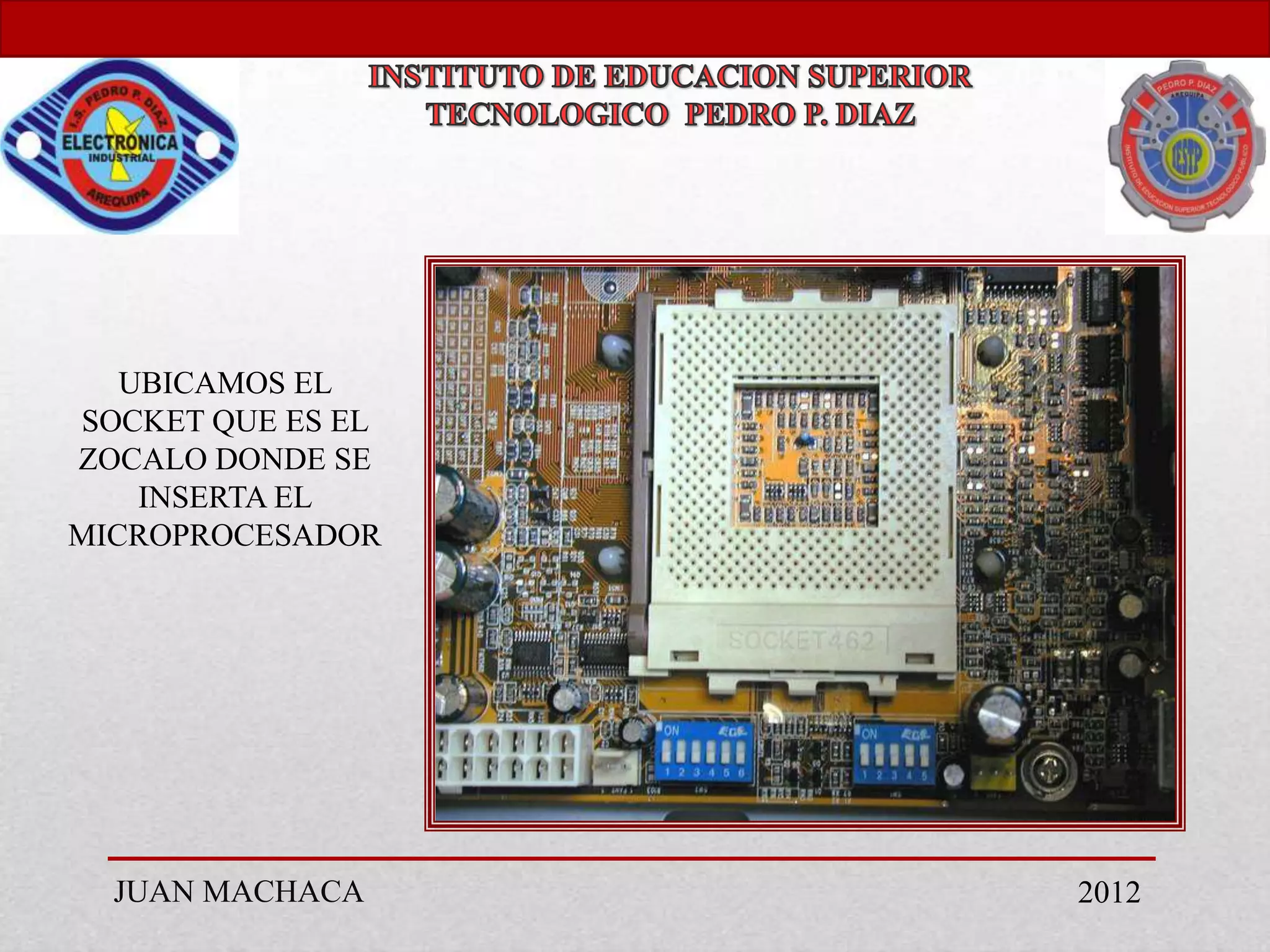

UBICAMOS EL
SOCKET QUE ES EL
ZOCALO DONDE SE
    INSERTA EL
MICROPROCESADOR




  JUAN MACHACA     2012

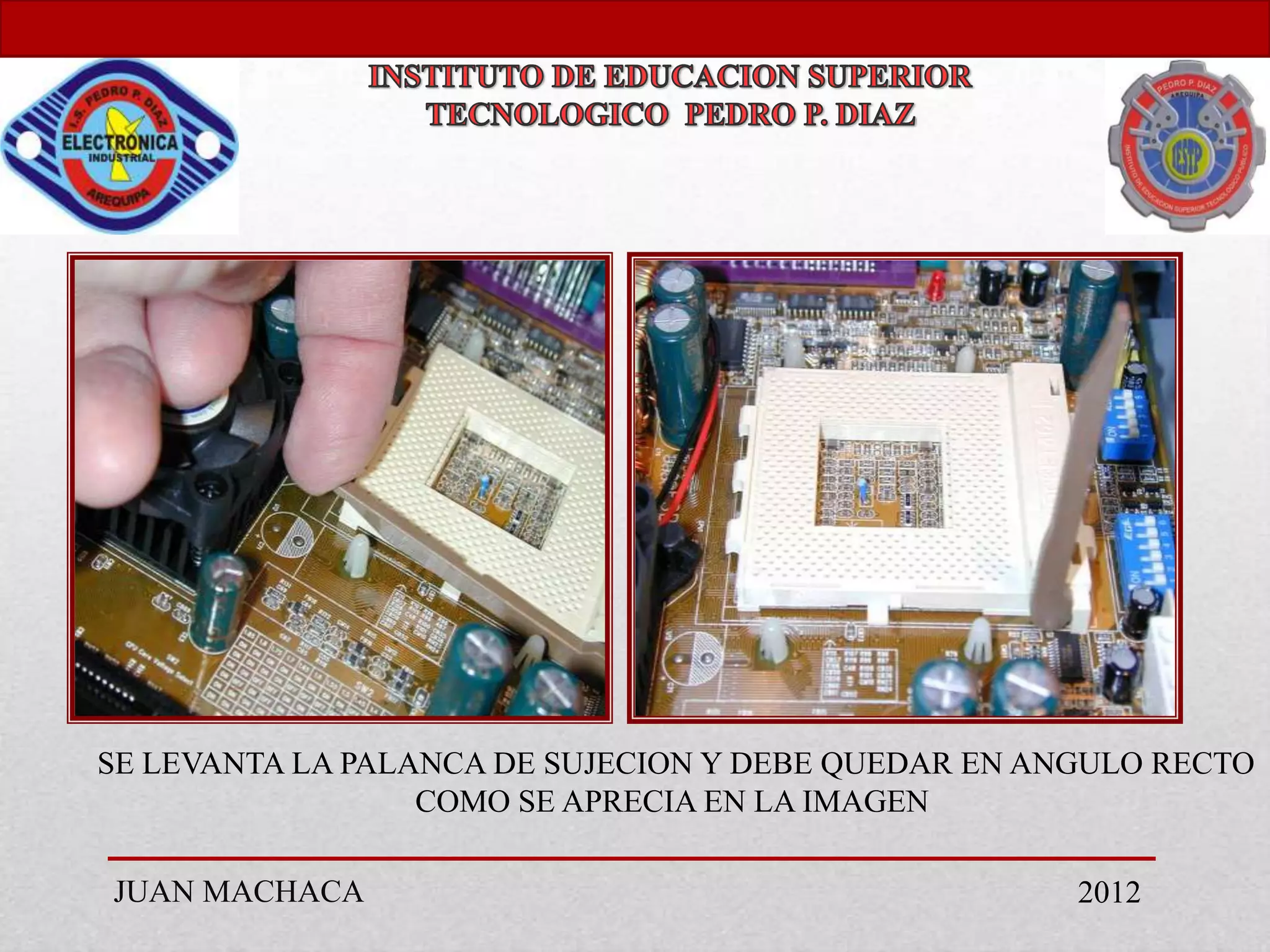

SE LEVANTA LA PALANCA DE SUJECION Y DEBE QUEDAR EN ANGULO RECTO
                  COMO SE APRECIA EN LA IMAGEN

JUAN MACHACA                                         2012

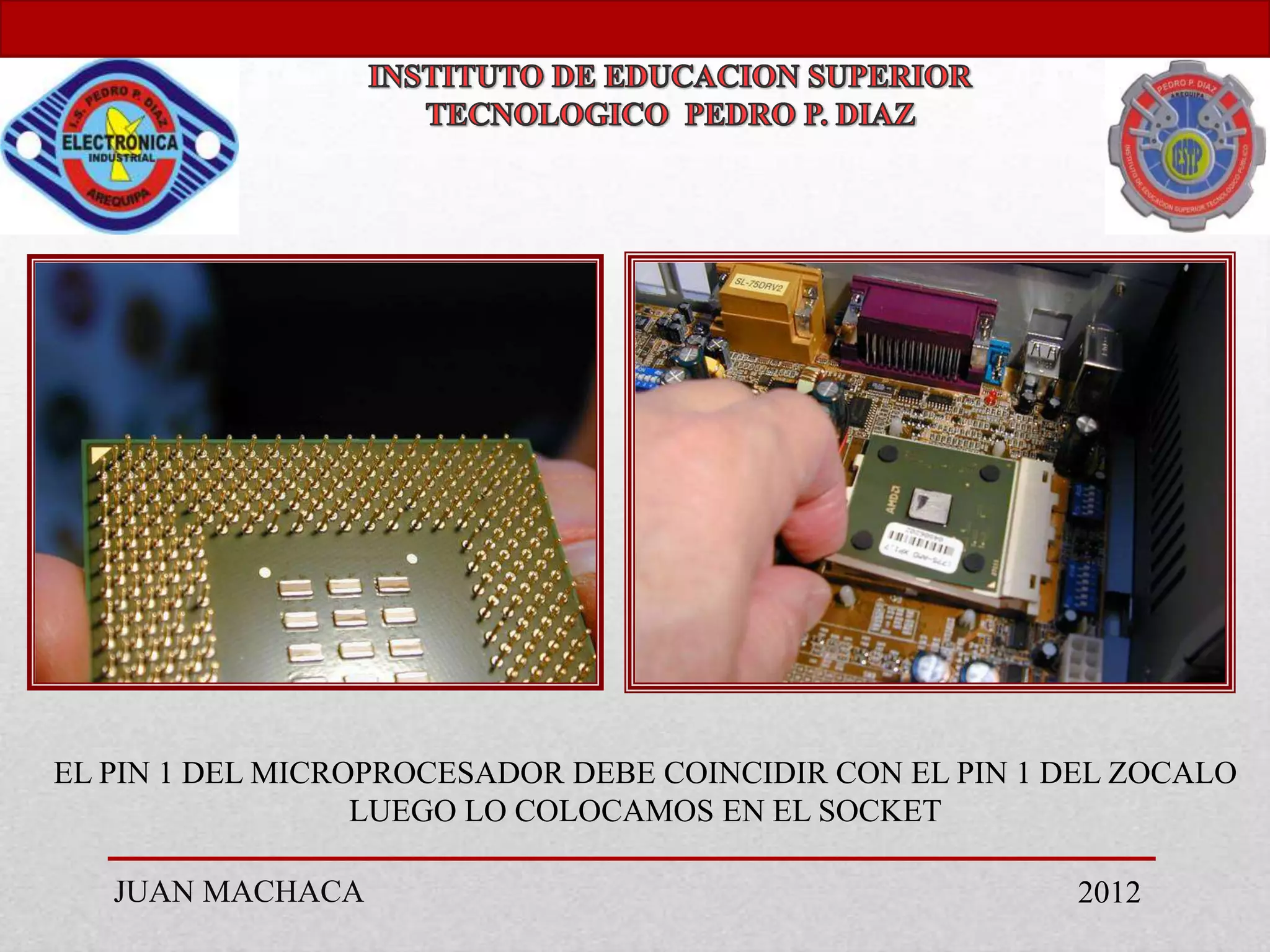

EL PIN 1 DEL MICROPROCESADOR DEBE COINCIDIR CON EL PIN 1 DEL ZOCALO
                  LUEGO LO COLOCAMOS EN EL SOCKET

   JUAN MACHACA                                          2012

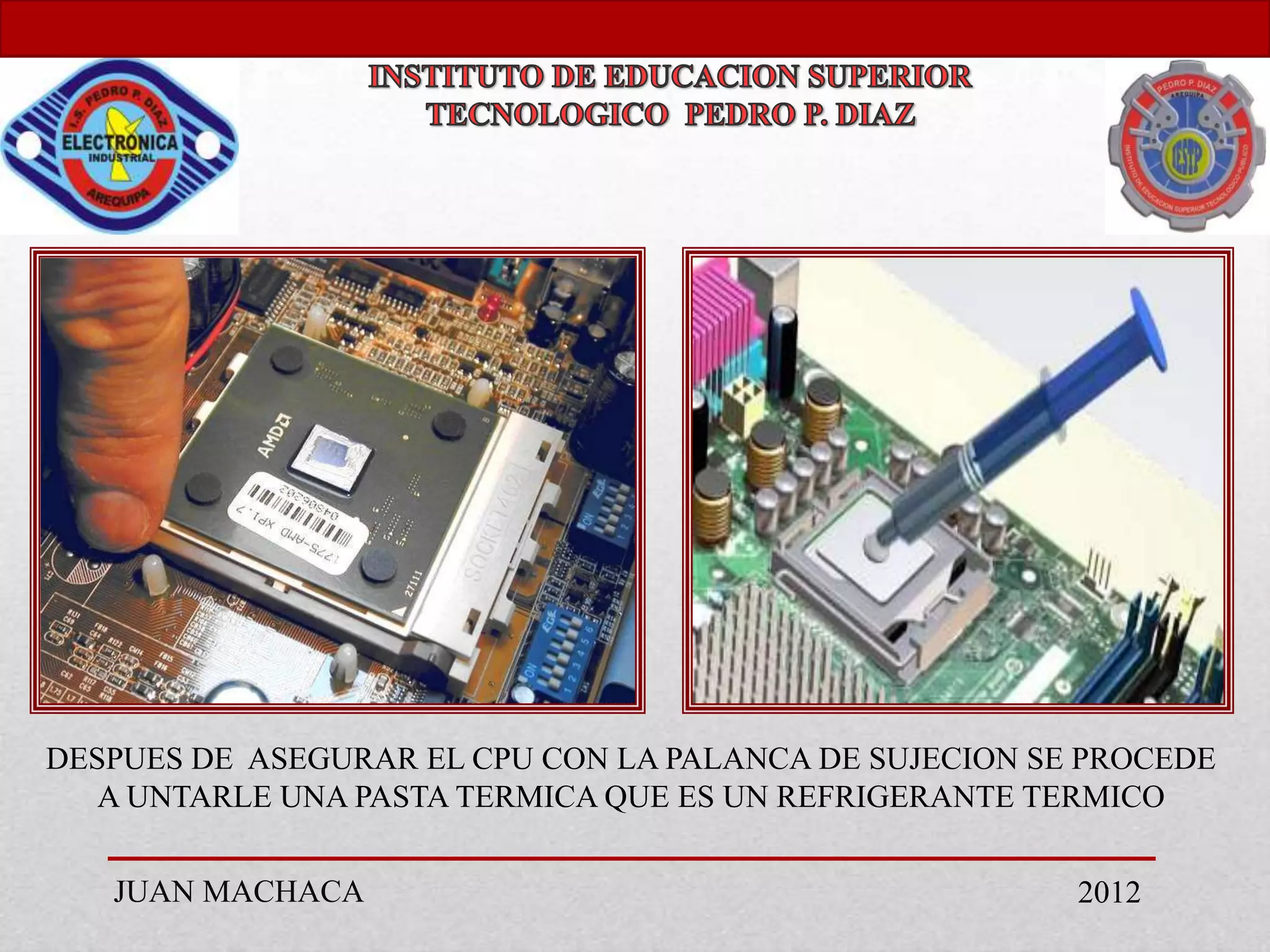

DESPUES DE ASEGURAR EL CPU CON LA PALANCA DE SUJECION SE PROCEDE
   A UNTARLE UNA PASTA TERMICA QUE ES UN REFRIGERANTE TERMICO

   JUAN MACHACA                                         2012

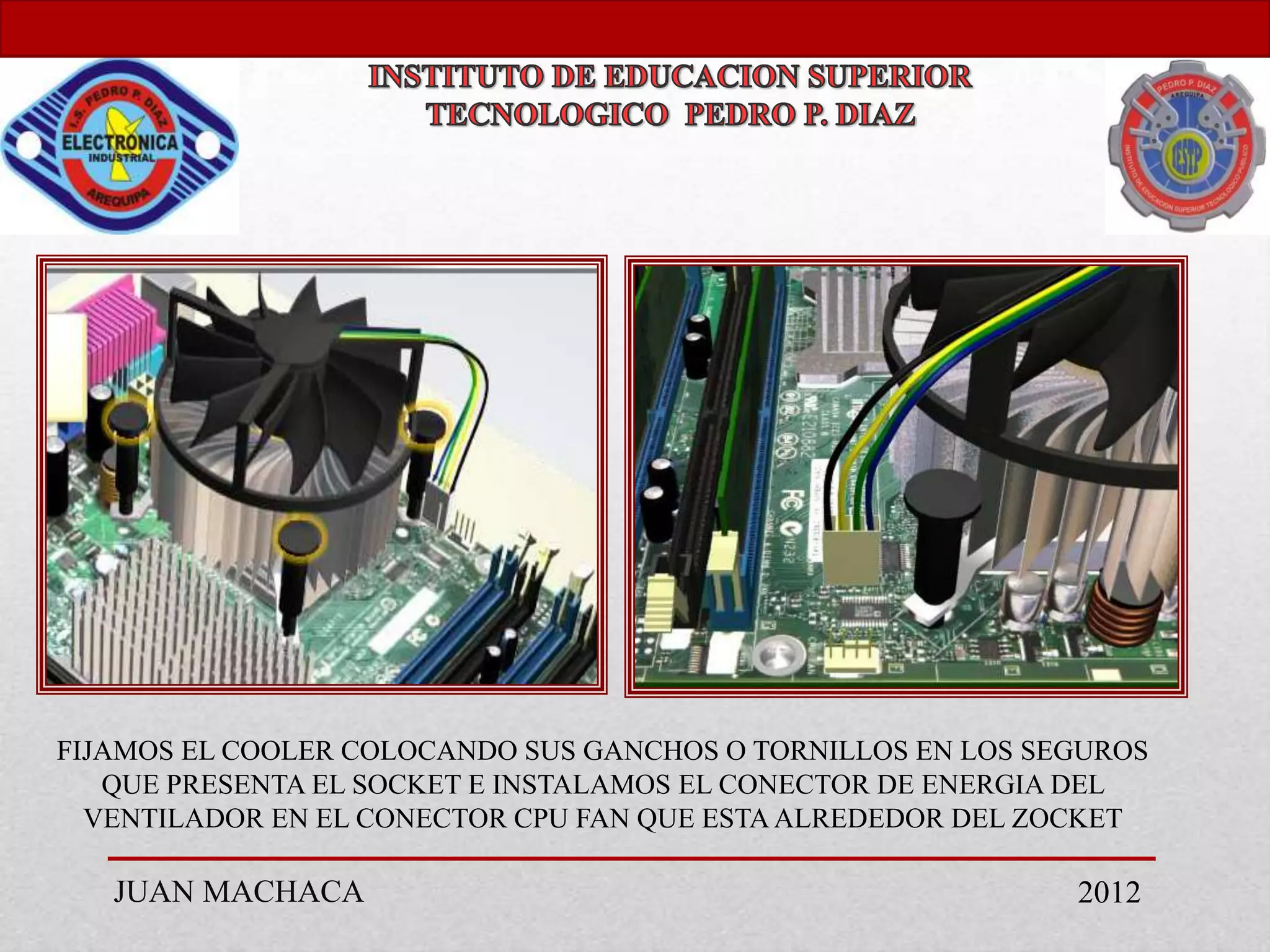

FIJAMOS EL COOLER COLOCANDO SUS GANCHOS O TORNILLOS EN LOS SEGUROS
   QUE PRESENTA EL SOCKET E INSTALAMOS EL CONECTOR DE ENERGIA DEL
  VENTILADOR EN EL CONECTOR CPU FAN QUE ESTA ALREDEDOR DEL ZOCKET

   JUAN MACHACA                                              2012

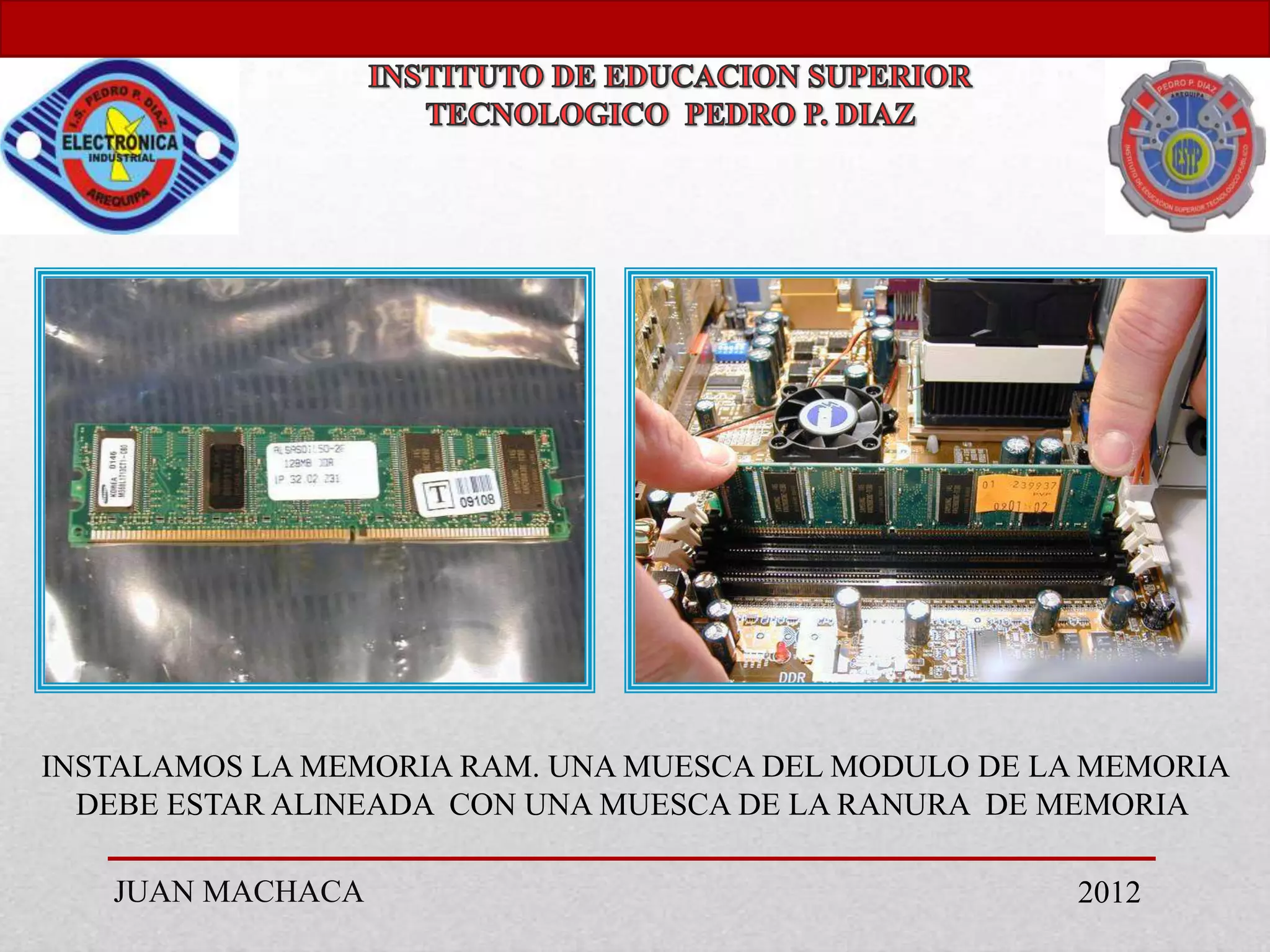

INSTALAMOS LA MEMORIA RAM. UNA MUESCA DEL MODULO DE LA MEMORIA
  DEBE ESTAR ALINEADA CON UNA MUESCA DE LA RANURA DE MEMORIA

   JUAN MACHACA                                       2012

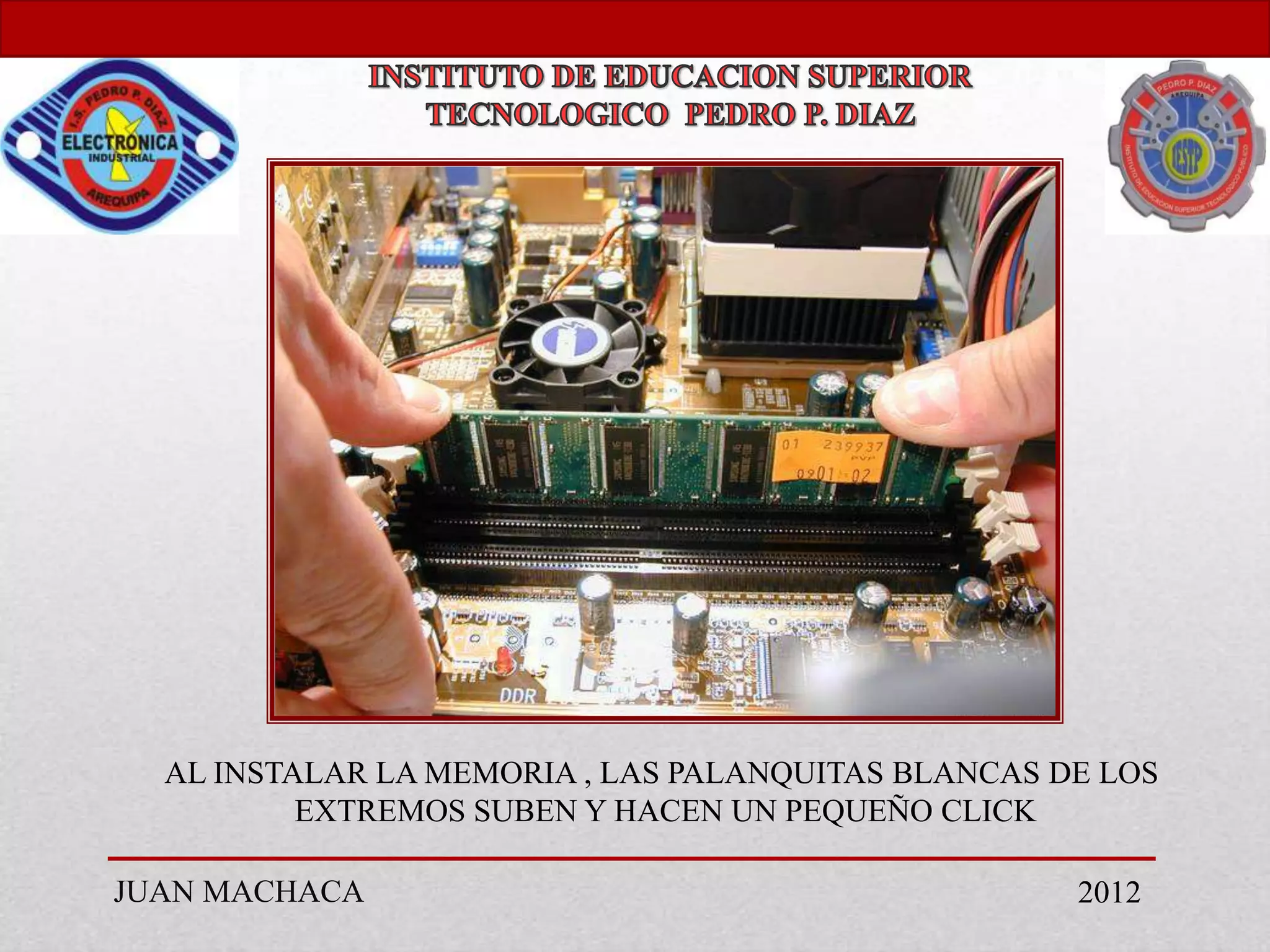

AL INSTALAR LA MEMORIA , LAS PALANQUITAS BLANCAS DE LOS
          EXTREMOS SUBEN Y HACEN UN PEQUEÑO CLICK

JUAN MACHACA                                        2012

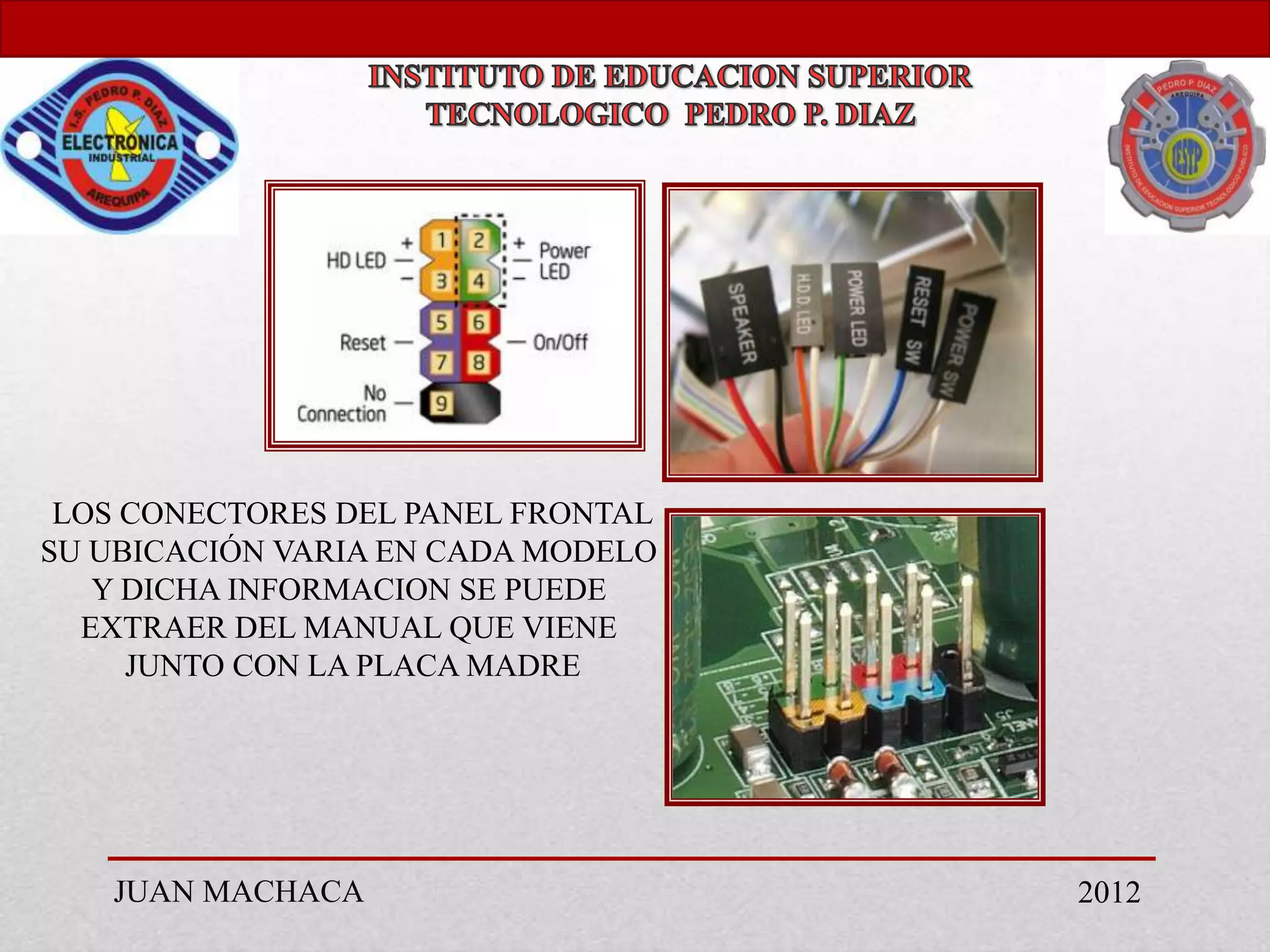

LOS CONECTORES DEL PANEL FRONTAL
SU UBICACIÓN VARIA EN CADA MODELO
   Y DICHA INFORMACION SE PUEDE
  EXTRAER DEL MANUAL QUE VIENE
     JUNTO CON LA PLACA MADRE




   JUAN MACHACA                     2012

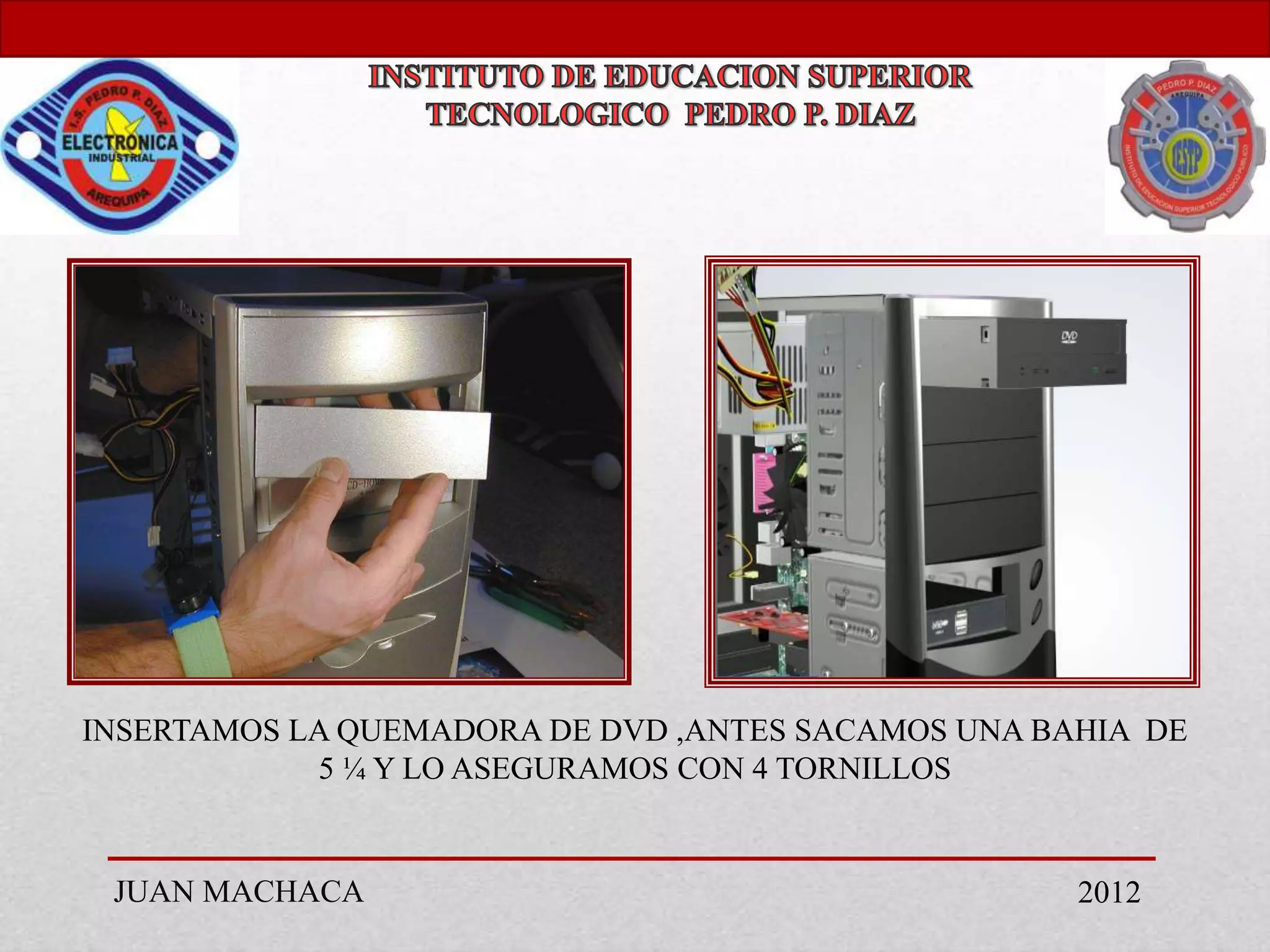

INSERTAMOS LA QUEMADORA DE DVD ,ANTES SACAMOS UNA BAHIA DE
            5 ¼ Y LO ASEGURAMOS CON 4 TORNILLOS


 JUAN MACHACA                                       2012

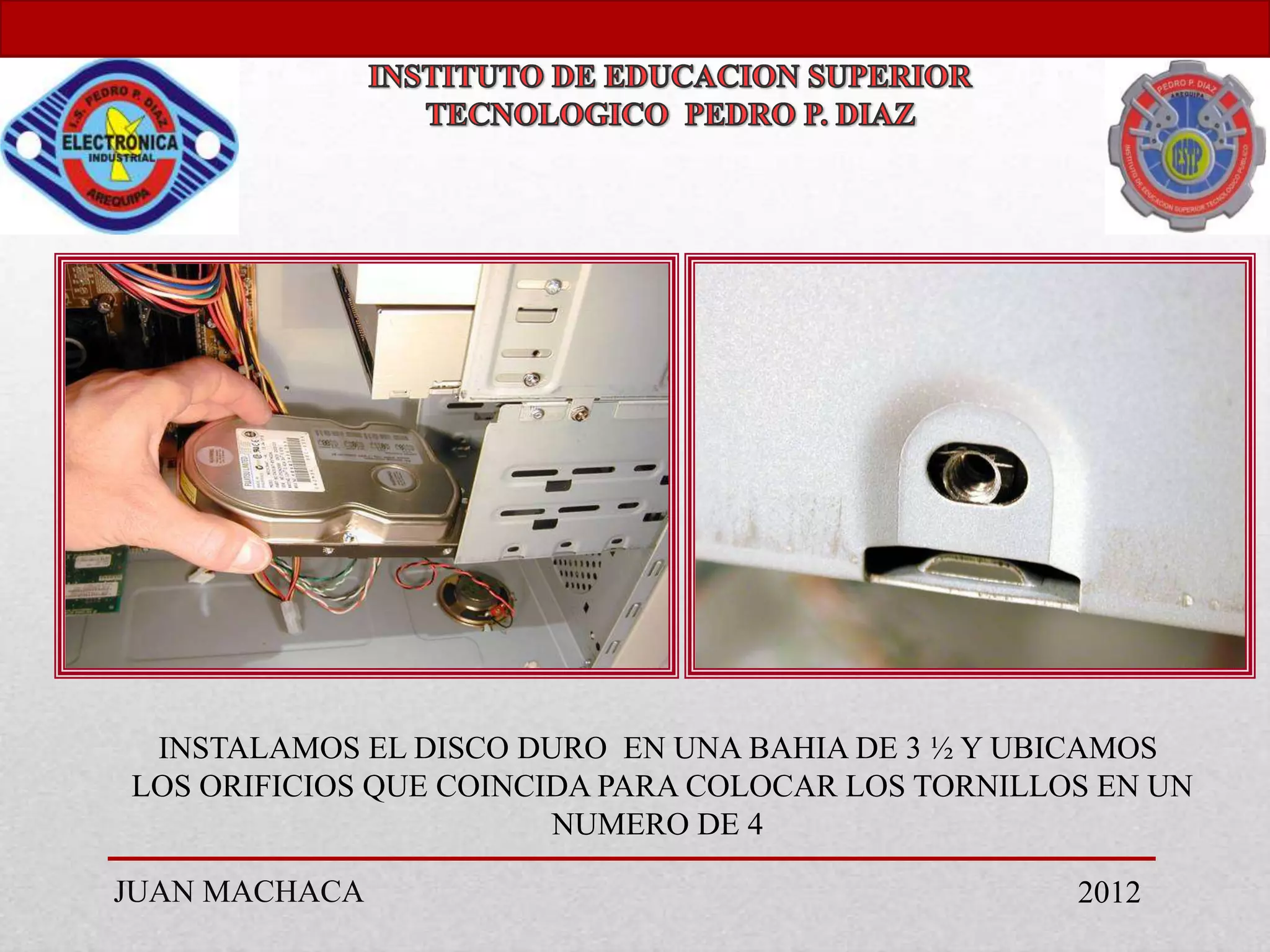

INSTALAMOS EL DISCO DURO EN UNA BAHIA DE 3 ½ Y UBICAMOS
LOS ORIFICIOS QUE COINCIDA PARA COLOCAR LOS TORNILLOS EN UN
                        NUMERO DE 4

JUAN MACHACA                                        2012

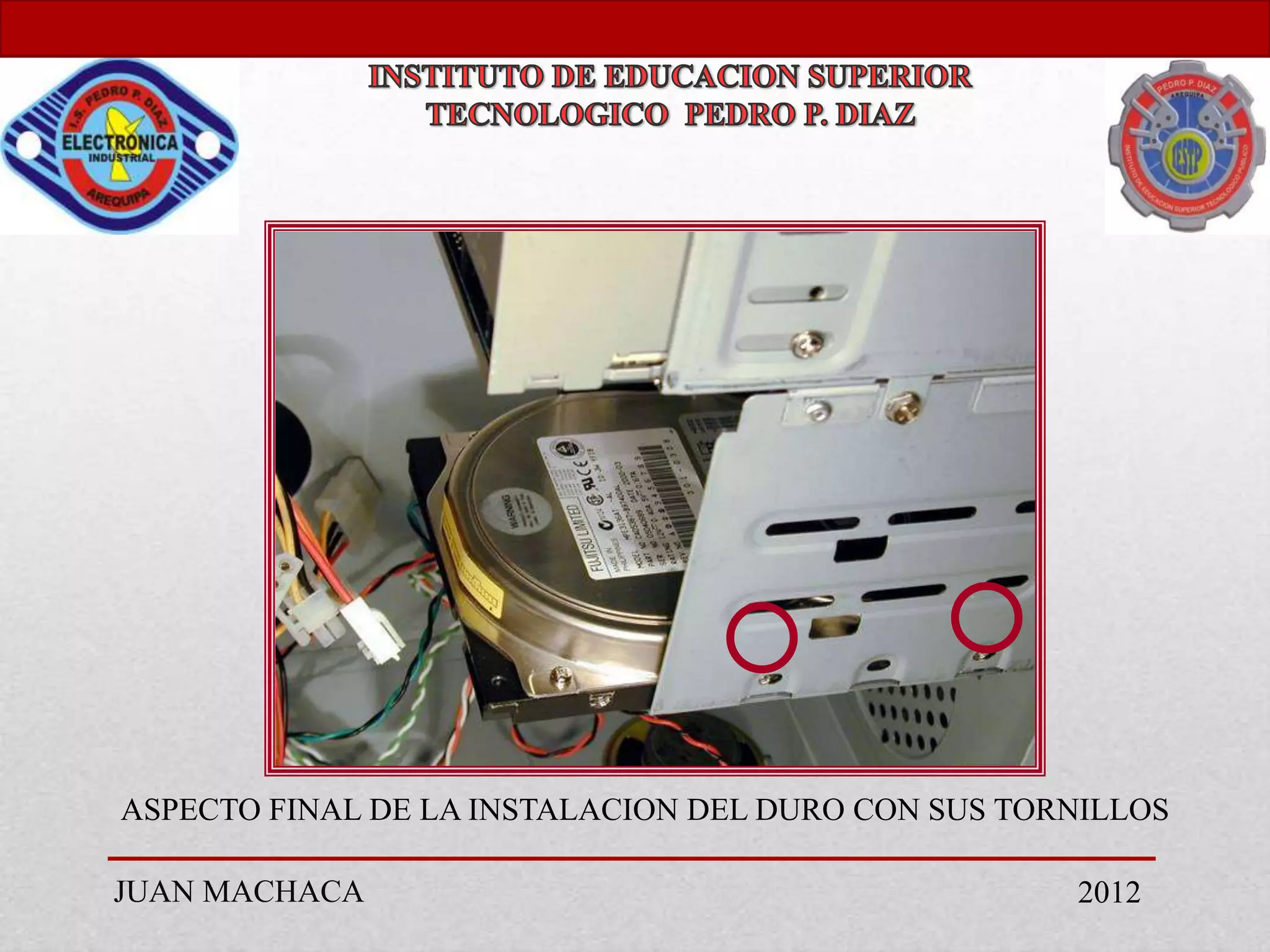

ASPECTO FINAL DE LA INSTALACION DEL DURO CON SUS TORNILLOS

JUAN MACHACA                                        2012

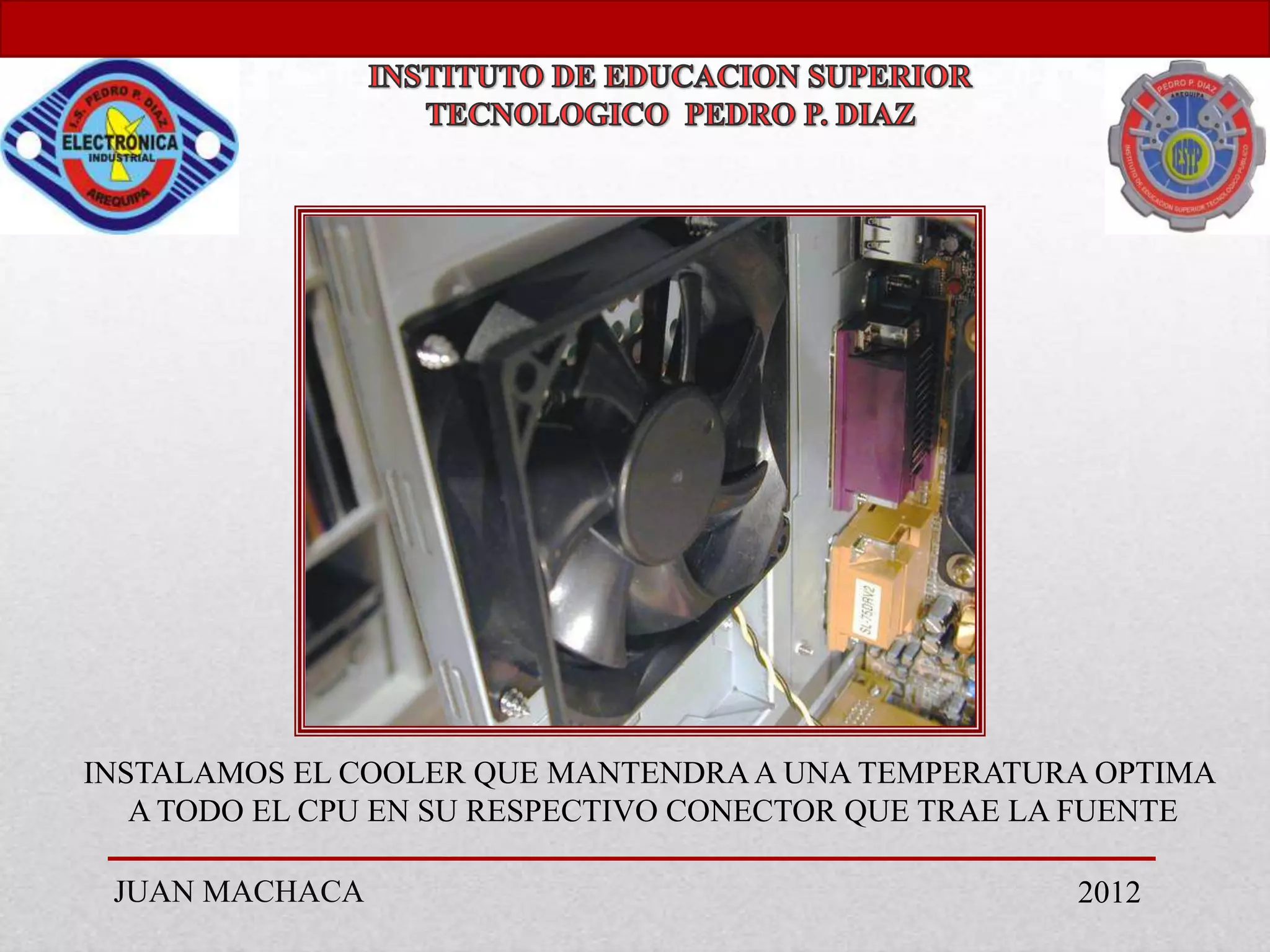

INSTALAMOS EL COOLER QUE MANTENDRA A UNA TEMPERATURA OPTIMA
   A TODO EL CPU EN SU RESPECTIVO CONECTOR QUE TRAE LA FUENTE

 JUAN MACHACA                                        2012

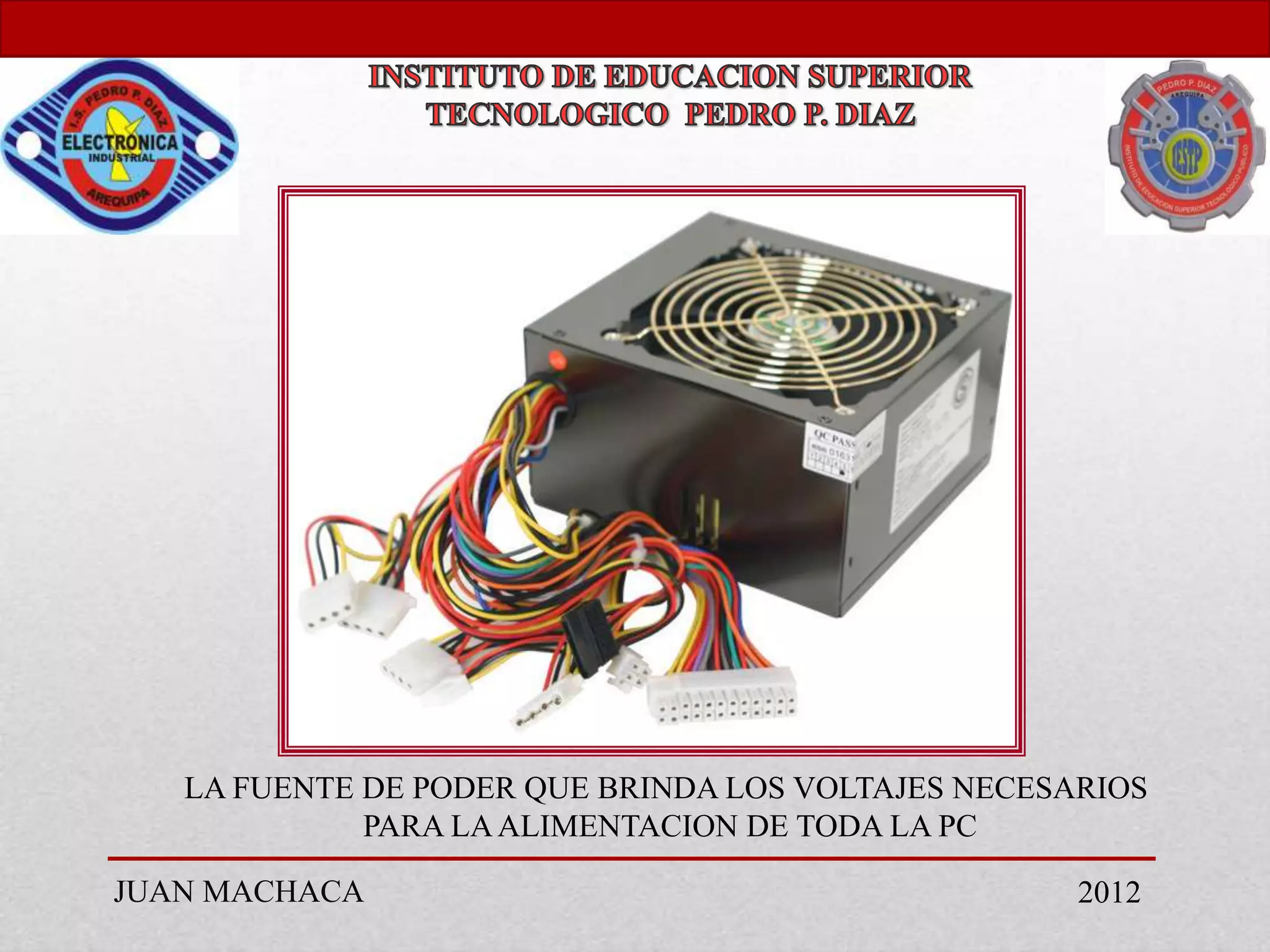

LA FUENTE DE PODER QUE BRINDA LOS VOLTAJES NECESARIOS
             PARA LA ALIMENTACION DE TODA LA PC

JUAN MACHACA                                        2012

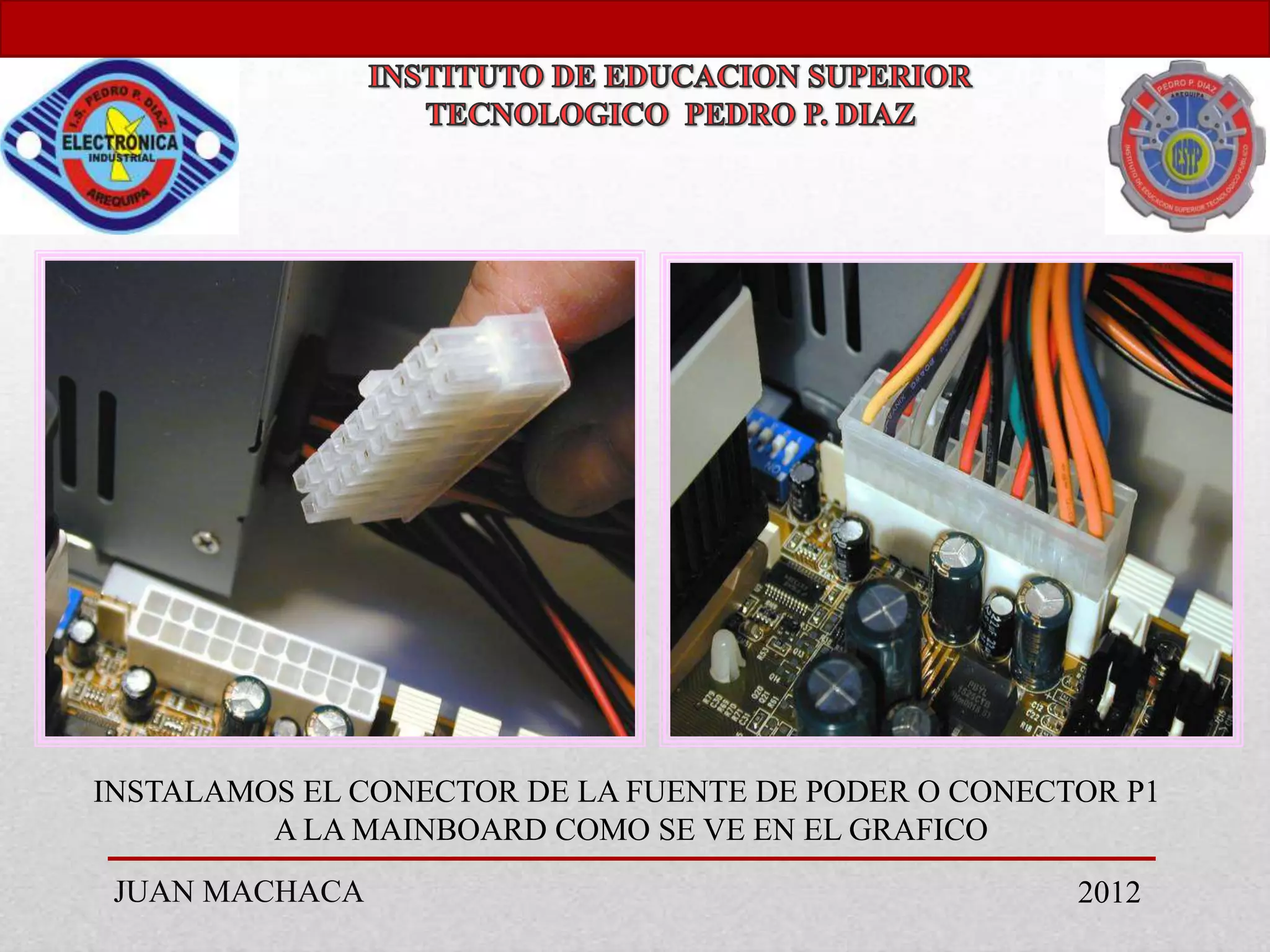

INSTALAMOS EL CONECTOR DE LA FUENTE DE PODER O CONECTOR P1
         A LA MAINBOARD COMO SE VE EN EL GRAFICO
 JUAN MACHACA                                        2012

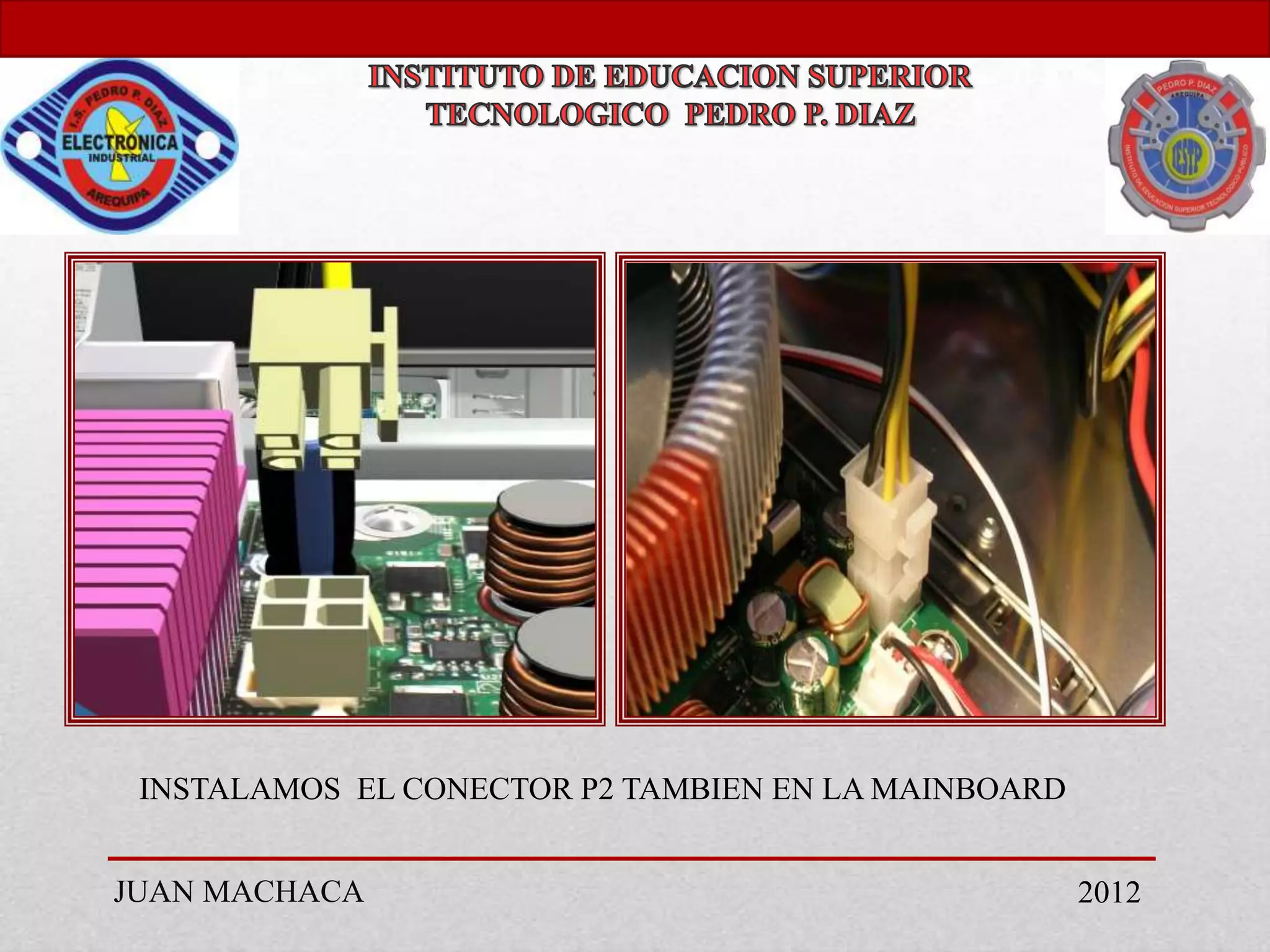

INSTALAMOS EL CONECTOR P2 TAMBIEN EN LA MAINBOARD


JUAN MACHACA                                         2012

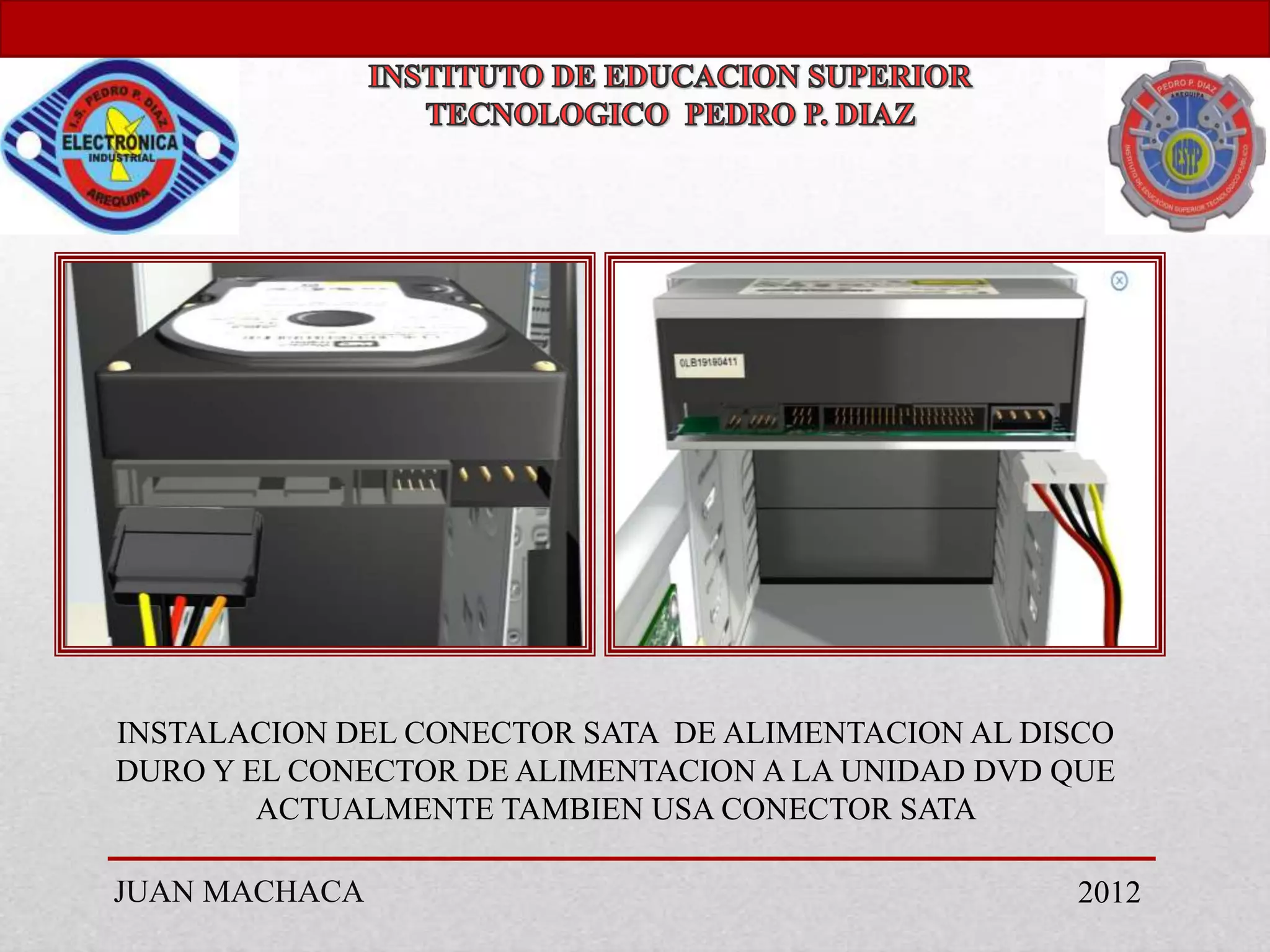

INSTALACION DEL CONECTOR SATA DE ALIMENTACION AL DISCO
DURO Y EL CONECTOR DE ALIMENTACION A LA UNIDAD DVD QUE
        ACTUALMENTE TAMBIEN USA CONECTOR SATA

JUAN MACHACA                                       2012

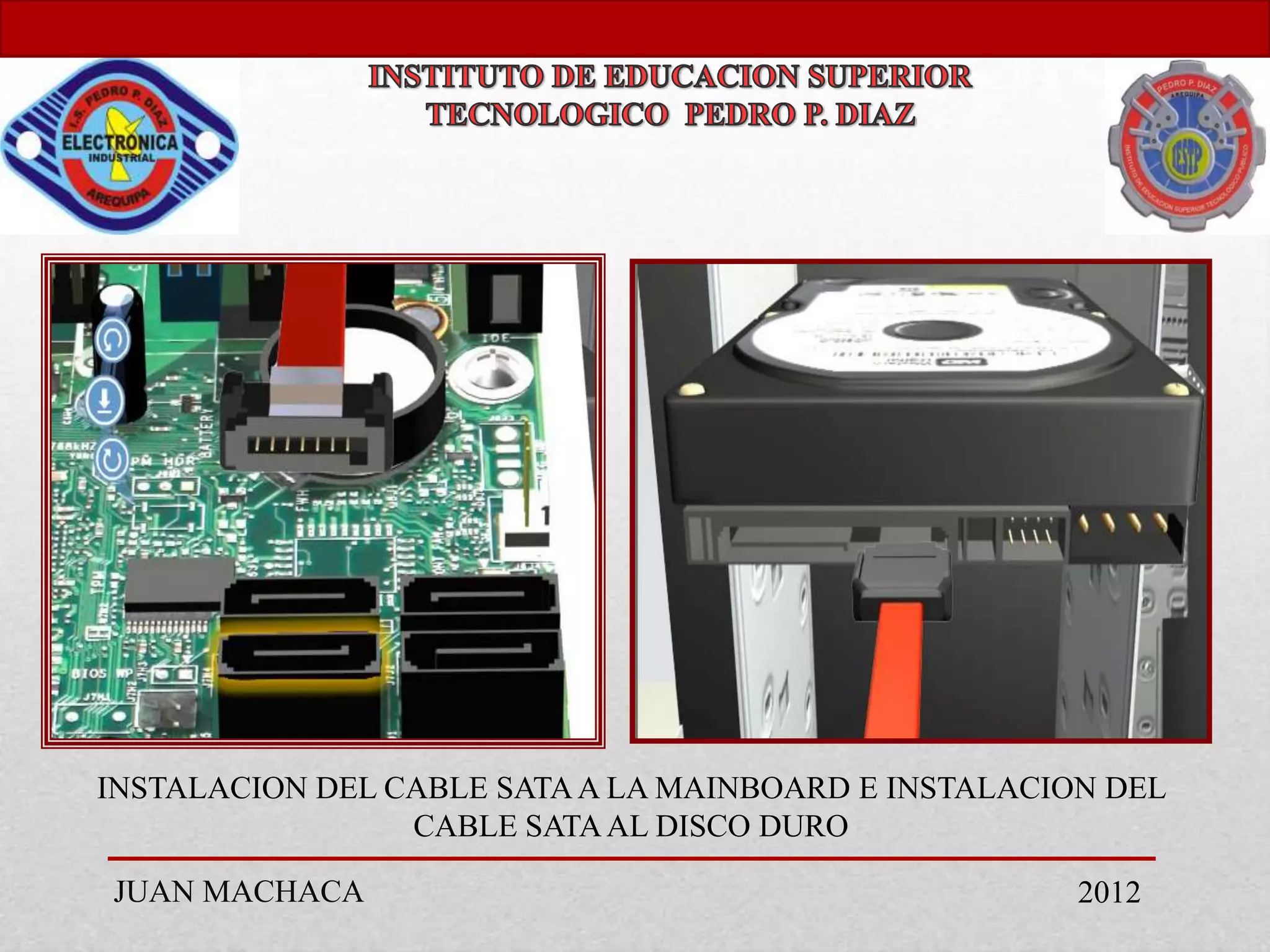

INSTALACION DEL CABLE SATA A LA MAINBOARD E INSTALACION DEL
                 CABLE SATA AL DISCO DURO

JUAN MACHACA                                          2012

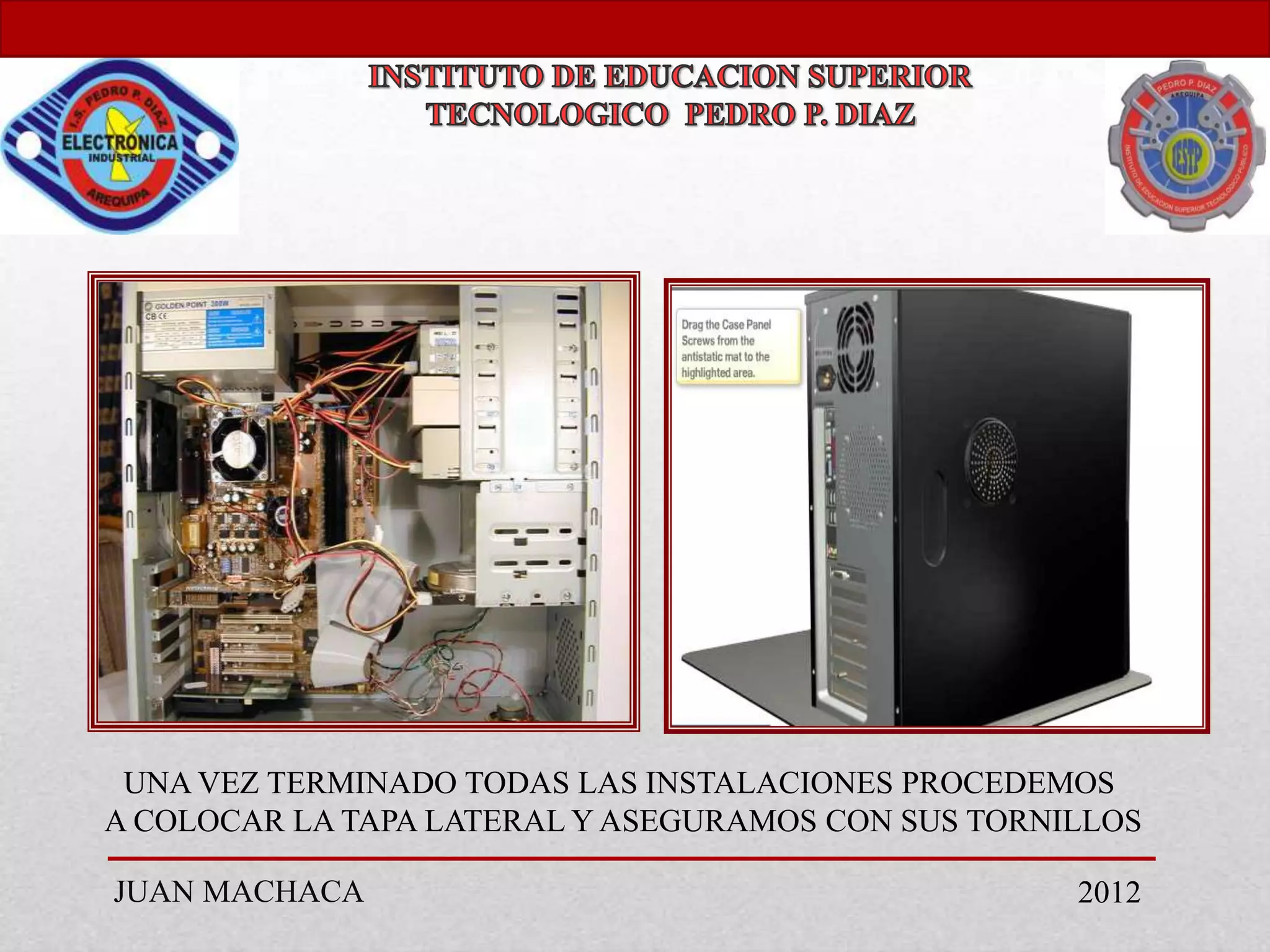

UNA VEZ TERMINADO TODAS LAS INSTALACIONES PROCEDEMOS
A COLOCAR LA TAPA LATERAL Y ASEGURAMOS CON SUS TORNILLOS

JUAN MACHACA                                        2012

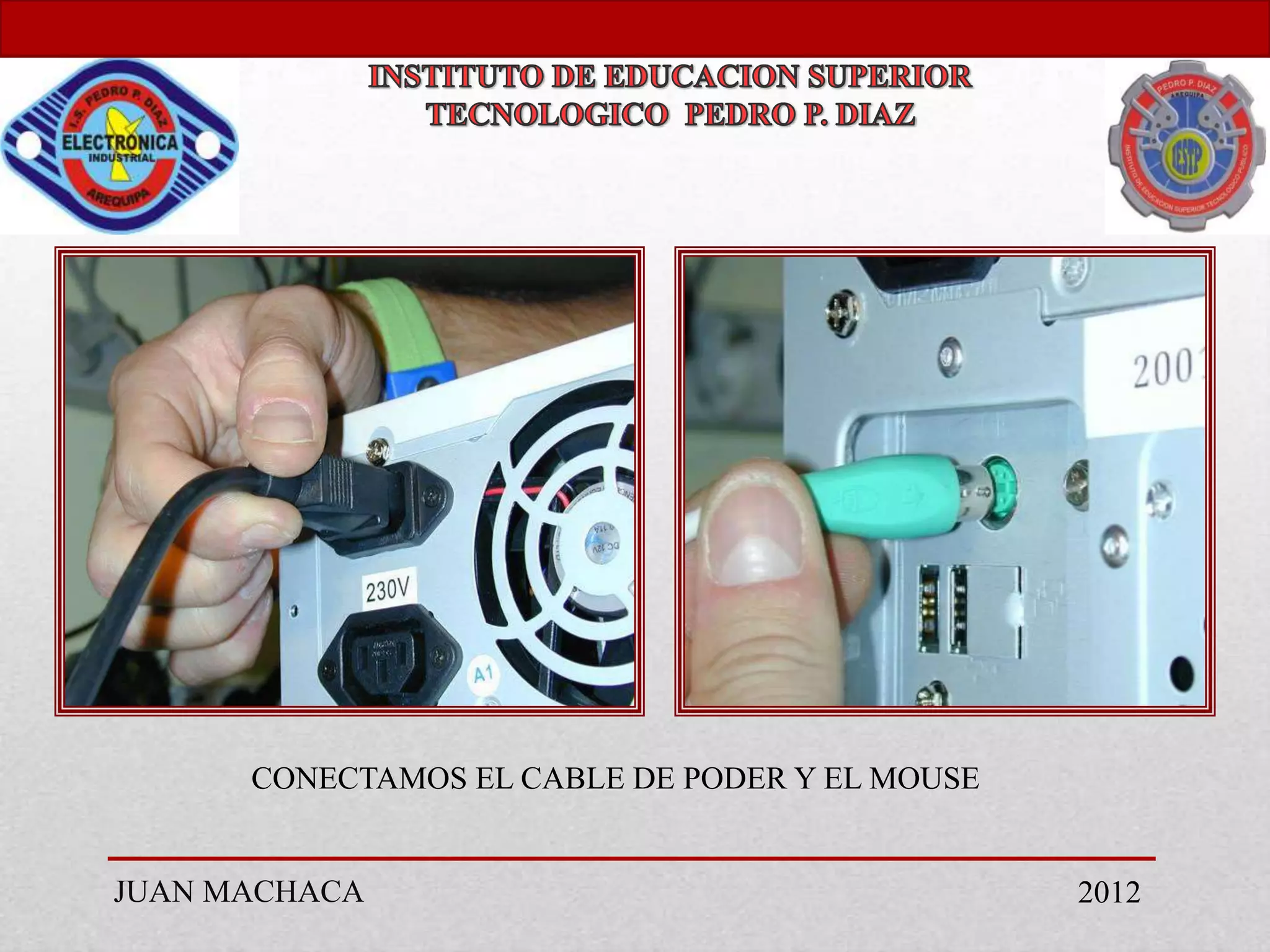

CONECTAMOS EL CABLE DE PODER Y EL MOUSE


JUAN MACHACA                                    2012

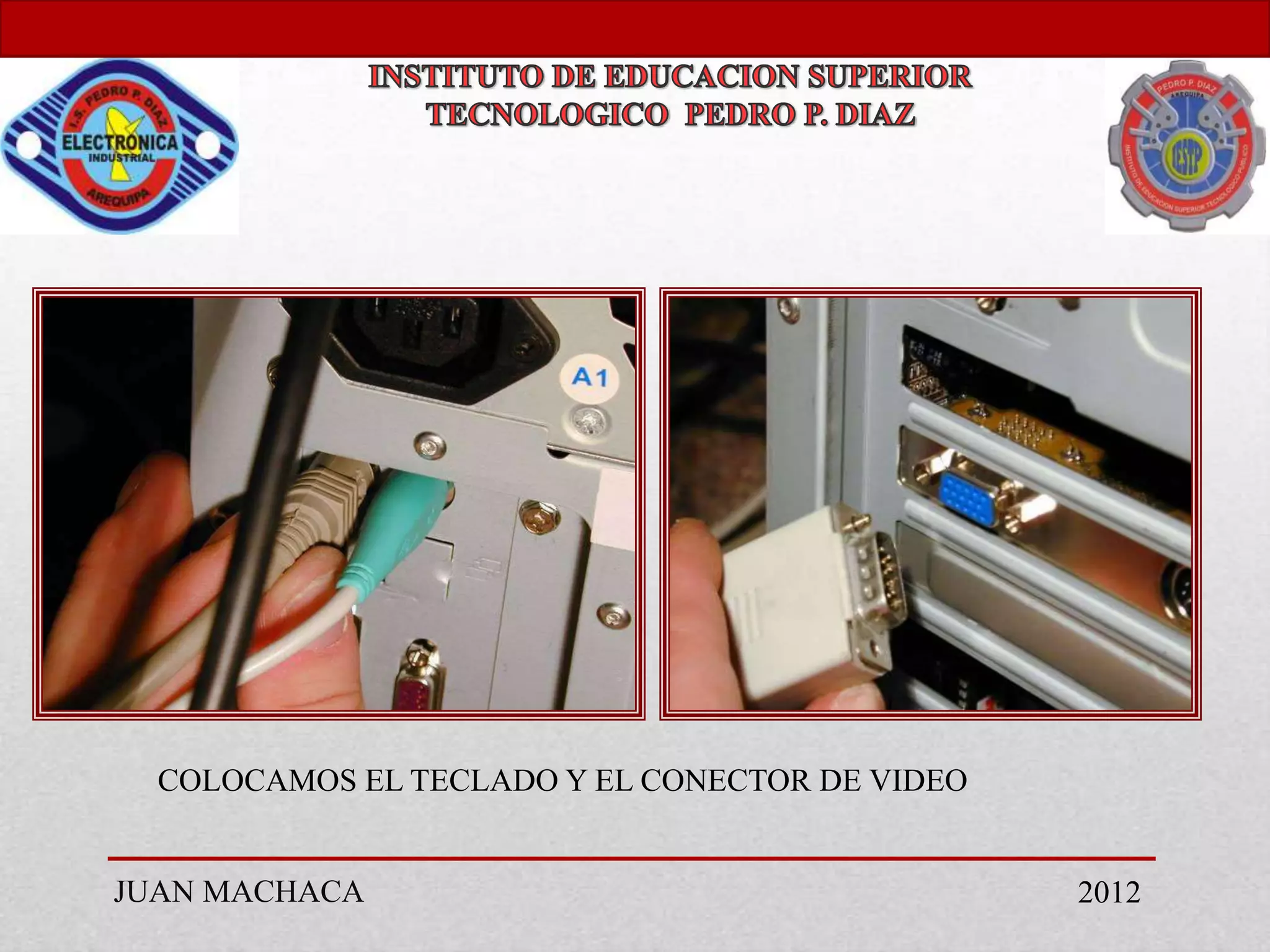

COLOCAMOS EL TECLADO Y EL CONECTOR DE VIDEO


JUAN MACHACA                                    2012

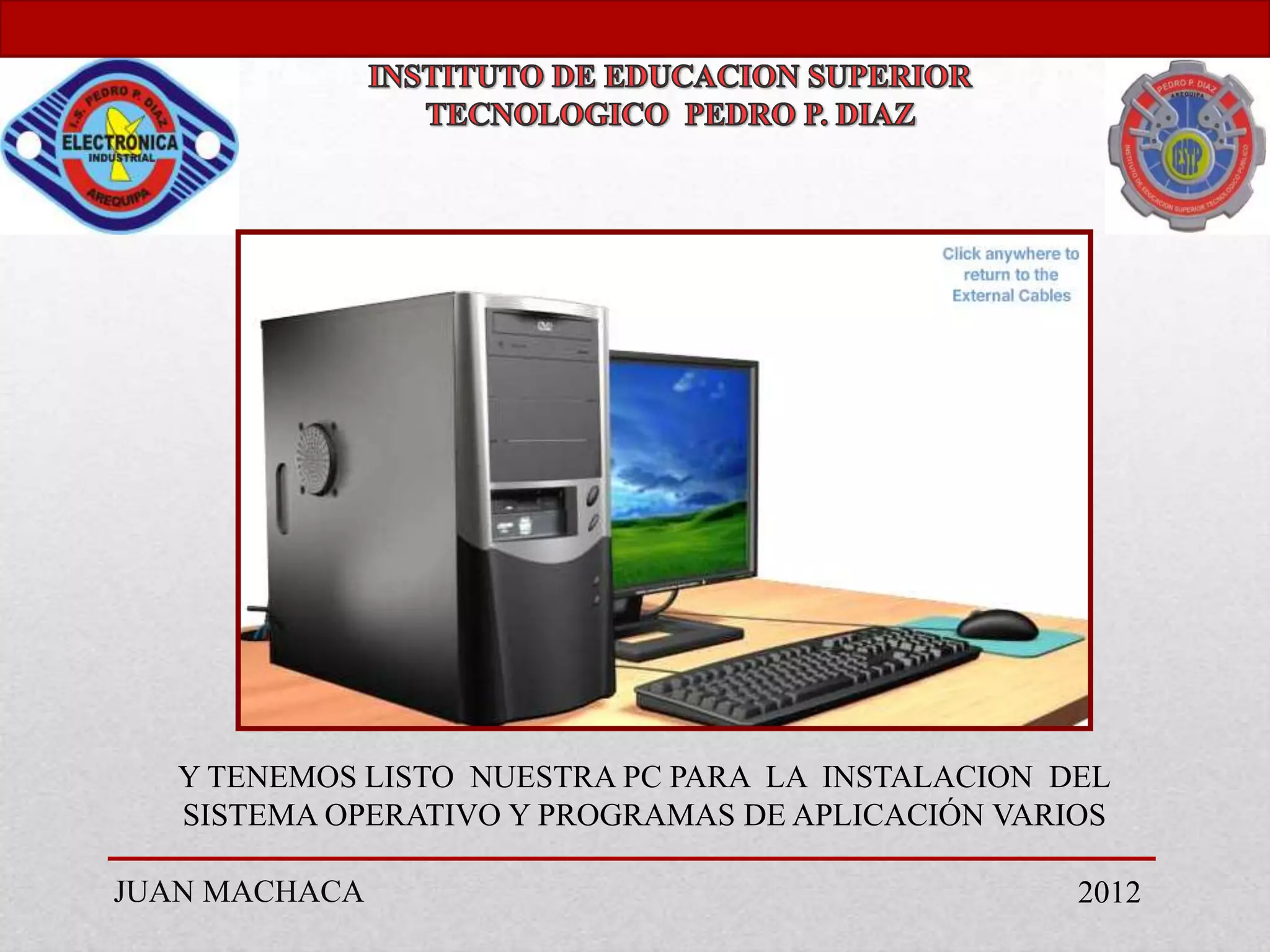

Y TENEMOS LISTO NUESTRA PC PARA LA INSTALACION DEL
   SISTEMA OPERATIVO Y PROGRAMAS DE APLICACIÓN VARIOS

JUAN MACHACA                                       2012

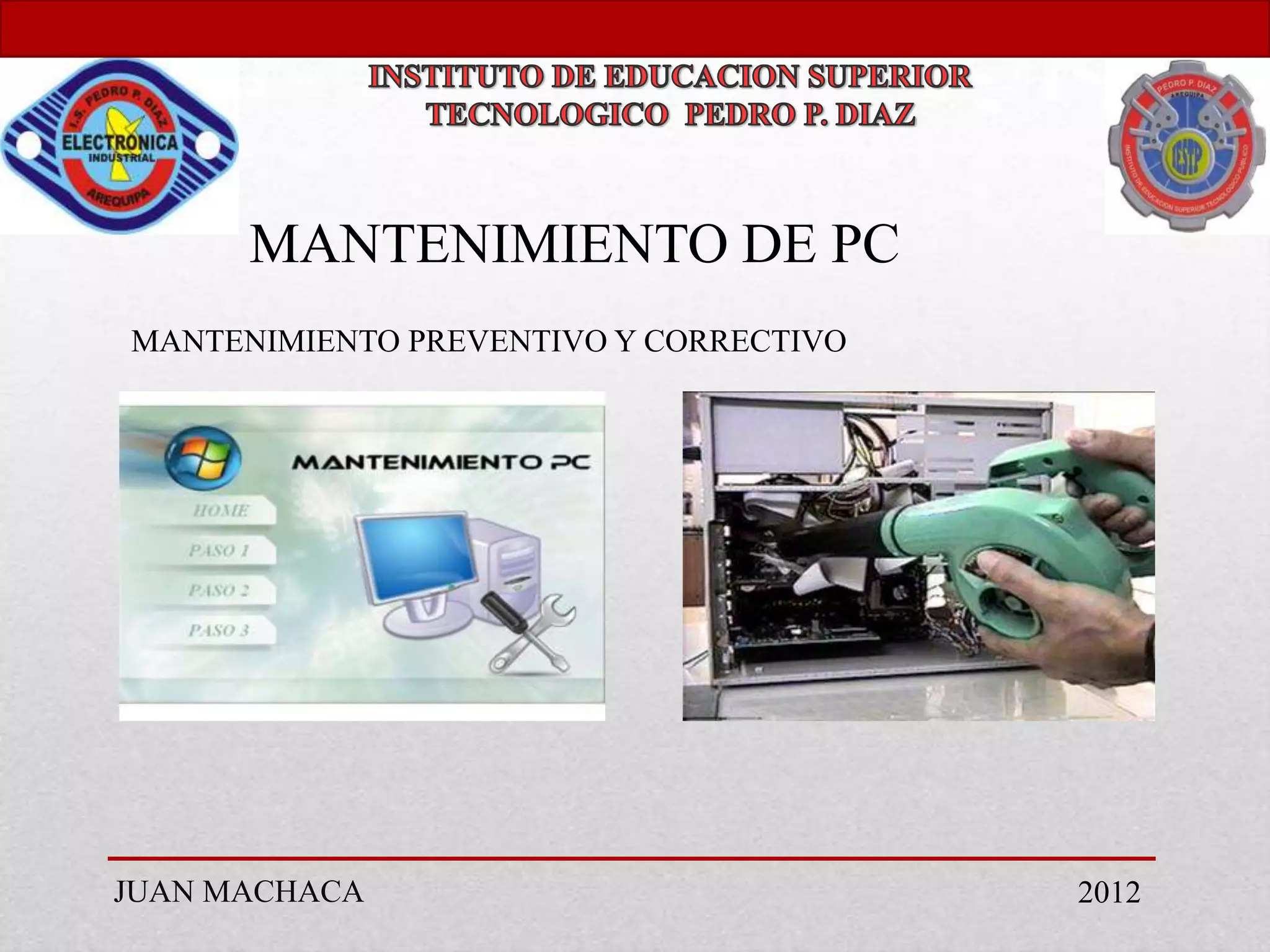

MANTENIMIENTO DE PC
MANTENIMIENTO PREVENTIVO Y CORRECTIVO




JUAN MACHACA                            2012

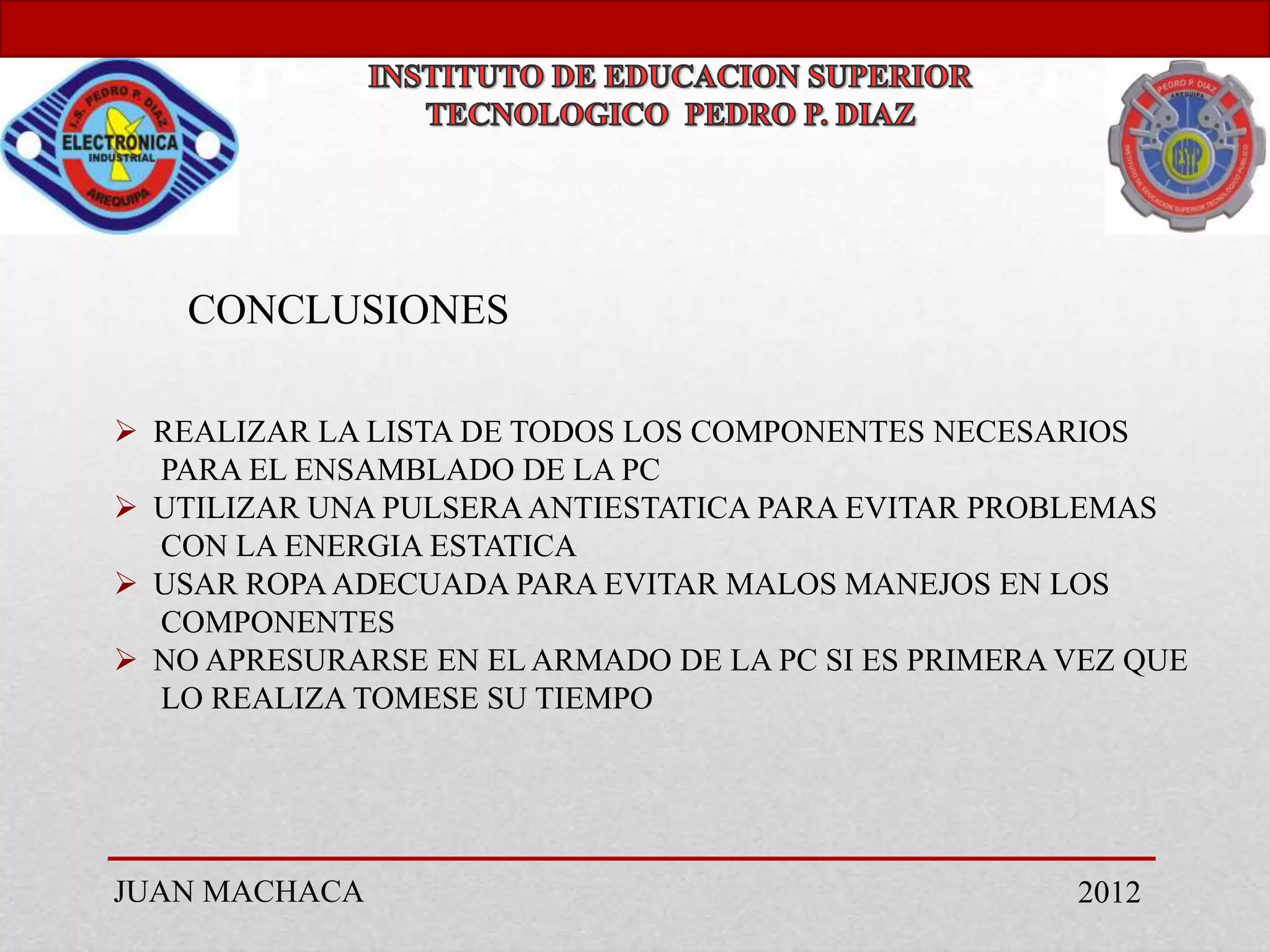

CONCLUSIONES

 REALIZAR LA LISTA DE TODOS LOS COMPONENTES NECESARIOS
  PARA EL ENSAMBLADO DE LA PC
 UTILIZAR UNA PULSERA ANTIESTATICA PARA EVITAR PROBLEMAS
  CON LA ENERGIA ESTATICA
 USAR ROPA ADECUADA PARA EVITAR MALOS MANEJOS EN LOS
  COMPONENTES
 NO APRESURARSE EN EL ARMADO DE LA PC SI ES PRIMERA VEZ QUE
  LO REALIZA TOMESE SU TIEMPO




JUAN MACHACA                                         2012

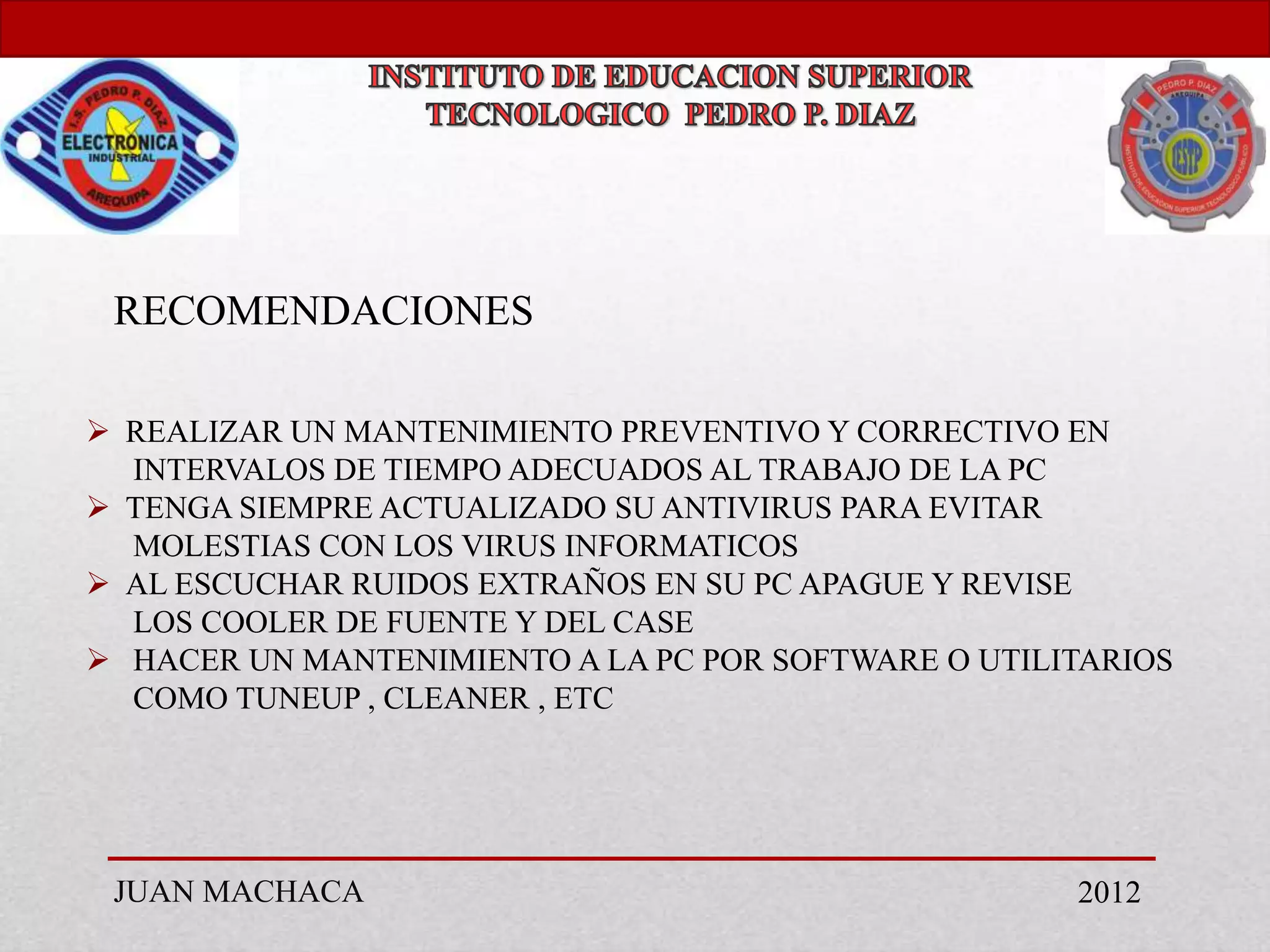

RECOMENDACIONES

 REALIZAR UN MANTENIMIENTO PREVENTIVO Y CORRECTIVO EN
  INTERVALOS DE TIEMPO ADECUADOS AL TRABAJO DE LA PC
 TENGA SIEMPRE ACTUALIZADO SU ANTIVIRUS PARA EVITAR
  MOLESTIAS CON LOS VIRUS INFORMATICOS
 AL ESCUCHAR RUIDOS EXTRAÑOS EN SU PC APAGUE Y REVISE
  LOS COOLER DE FUENTE Y DEL CASE
 HACER UN MANTENIMIENTO A LA PC POR SOFTWARE O UTILITARIOS
  COMO TUNEUP , CLEANER , ETC




 JUAN MACHACA                                        2012

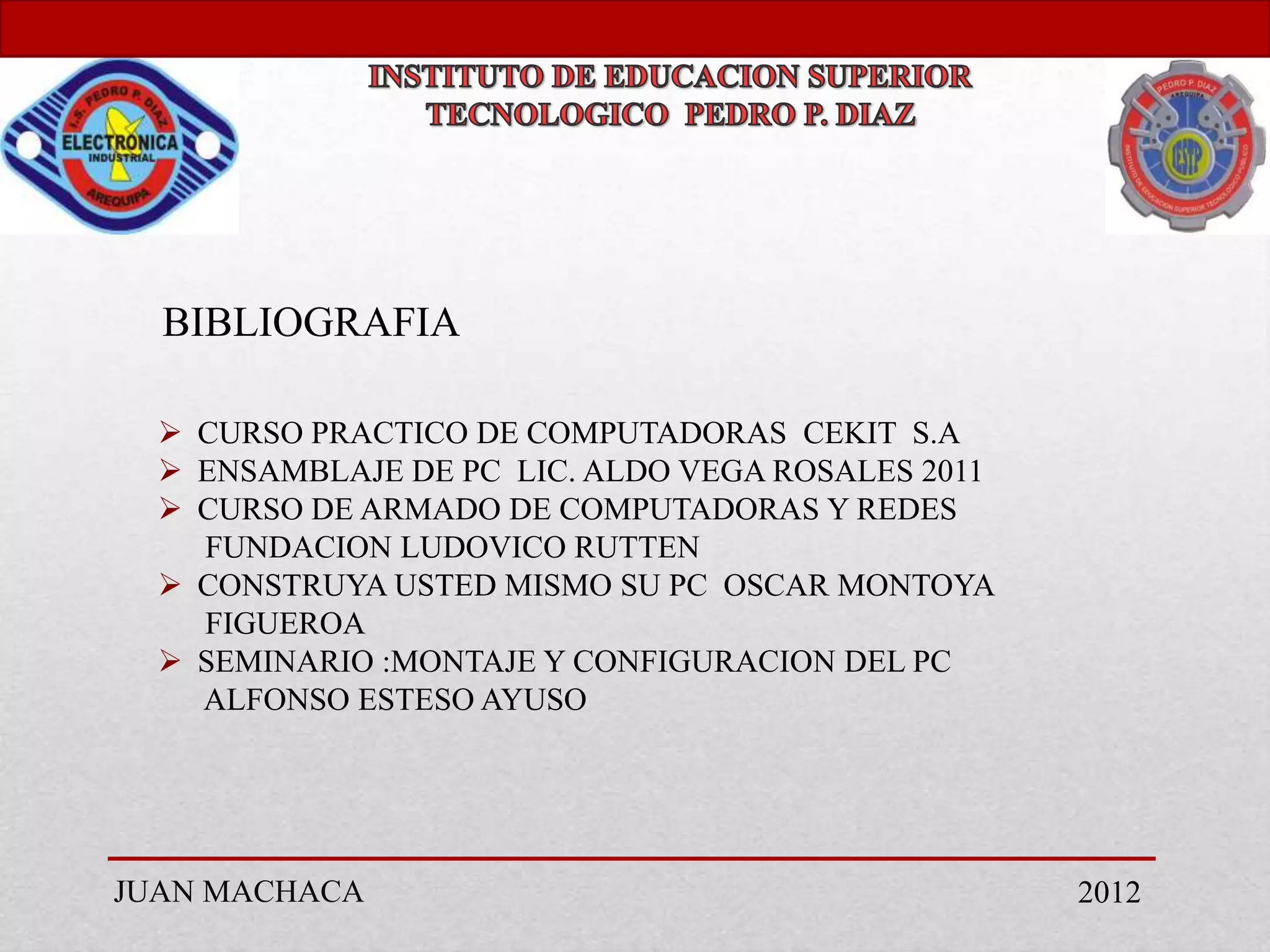

BIBLIOGRAFIA

   CURSO PRACTICO DE COMPUTADORAS CEKIT S.A
   ENSAMBLAJE DE PC LIC. ALDO VEGA ROSALES 2011
   CURSO DE ARMADO DE COMPUTADORAS Y REDES
    FUNDACION LUDOVICO RUTTEN
   CONSTRUYA USTED MISMO SU PC OSCAR MONTOYA
    FIGUEROA
   SEMINARIO :MONTAJE Y CONFIGURACION DEL PC
    ALFONSO ESTESO AYUSO




JUAN MACHACA                                       2012

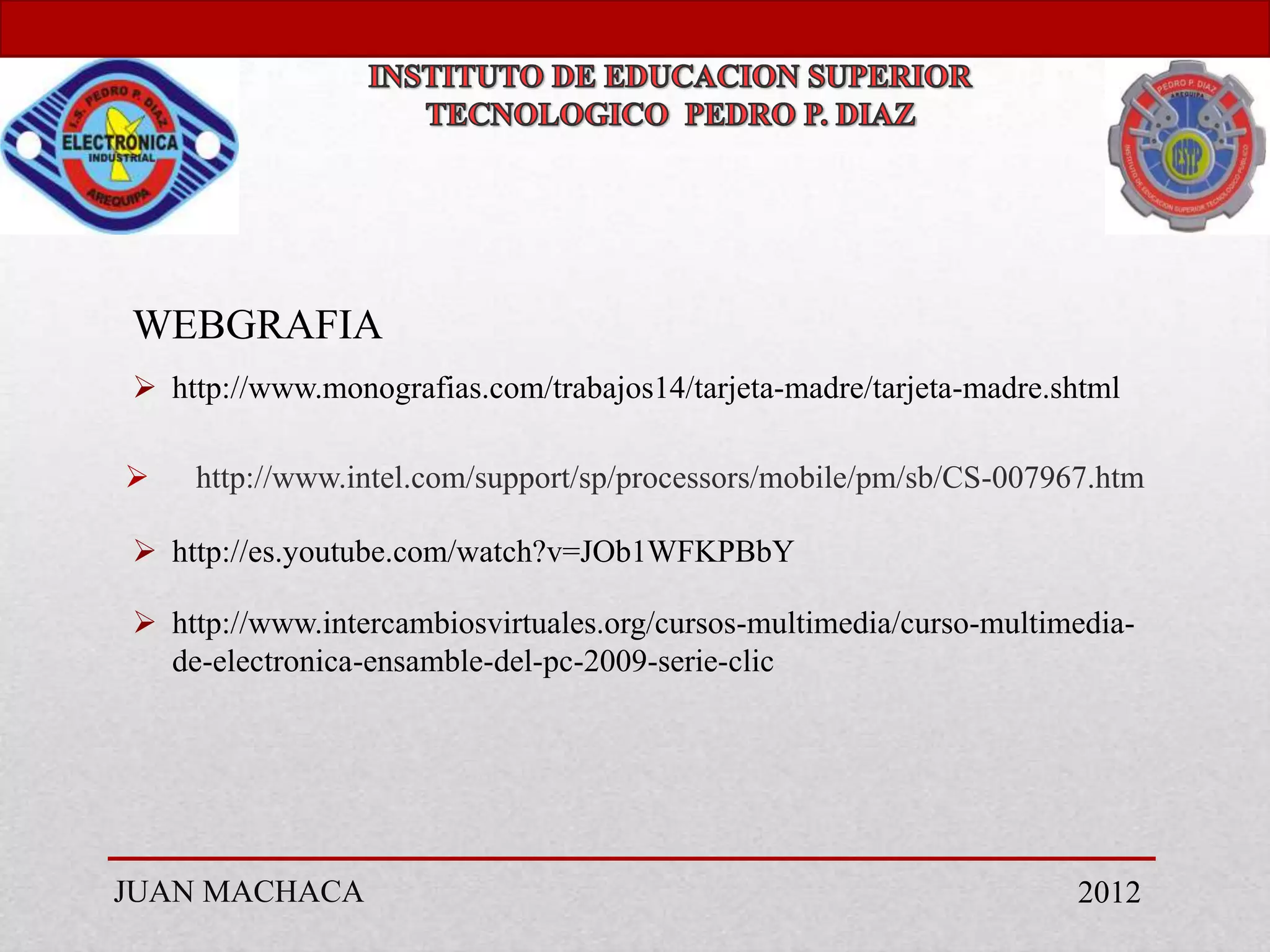

WEBGRAFIA
 http://www.monografias.com/trabajos14/tarjeta-madre/tarjeta-madre.shtml

   http://www.intel.com/support/sp/processors/mobile/pm/sb/CS-007967.htm

 http://es.youtube.com/watch?v=JOb1WFKPBbY

 http://www.intercambiosvirtuales.org/cursos-multimedia/curso-multimedia-
  de-electronica-ensamble-del-pc-2009-serie-clic




JUAN MACHACA                                                         2012

MANUAL DE ENSAMBLAJE DE UNA PC

  • 1.
    ENSAMBLAJE Y MANTENIMIENTO DE EQUIPOS DE COMPUTO JUAN MACHACA 2012
  • 2.
    INDICE O CONTENIDO COMPONENTES DE UNA PC  HARDWARE  SOFTWARE  ENSAMBLAJE DE UNA PC PASO A PASO  PAUTAS DE MANTENIMIENTO  CONCLUSIONES Y RECOMENDACIONES JUAN MACHACA 2012
  • 3.
    ABSTRACT THE COMPUTER ISA SET OF INDIVIDUAL DEVICES ARE INTERCONNECTED AS A UNIT. FIRST THINGS THAT WE NEED TO KNOW IS WHAT ARE THE PARTIES INVOLVED STRUCTURE KNOW AS PC . THIS MANUAL WILL SERVE TO KNOW WHAT ARE THE COMPONENTS COMPATIBLES AND HOW TO CONNECT JUAN MACHACA 2012
  • 4.
    INTRODUCCION  EL ENSAMBLADODE UNA PC ES RELATIVAMENTE SENCILLO.  LOS COMPONENTES HAN ALCANZADO UN ALTO GRADO DE ESTANDARIZACION ,QUE SON COMO BLOQUES MODULARES ,POR ESO ES MUY DIFICIL CONECTARLOS DE FORMA INCORRECTA.  SI BIEN LOS PASOS SON MUY SIMPLES , EXISTEN ALGUNOS PEQUEÑOS DETALLES EN LOS QUE SE DEBE PONER ESPECIAL ATENCION. JUAN MACHACA 2012
  • 5.
    COMPONENTES DE UNA COMPUTADORA HARDWARE : PARTE FISICA  MICROPROCESADOR  TARJETA MADRE  MEMORIA RAM  DISCO DURO  TARJETA DE VIDEO  TARJETA DE SONIDO  TARJETA DE RED  CASE Y FUENTE DE PODER  UNIDADES DE ENTRADA  UNIDADES DE SALIDA  UNIDADES DE ENTRADA Y SALIDA  UNIDADES DE CD/DVD  LECTOR DE MEMORIAS JUAN MACHACA 2012
  • 6.
    COMPONENTES DE UNA COMPUTADORA SOFTWARE : PARTE LOGICA  SISTEMA OPERATIVO  PROGRAMAS DE APLICACIÓN JUAN MACHACA 2012
  • 7.
    MICROPROCESADOR  REALIZA LOSPROCESOS MATEMATICOS Y LOGICOS QUE REQUIERE EL PROCESAMIENTO DE DATOS,ESTO QUIERE DECIR QUE EL PROCESADOR ES EL CEREBRO DEL SISTEMA DE COMPUTO.  ES EL ENCARGADO,SIGUIENDO LAS INTRUCCIONES DE LOS PROGRAMAS, DE CONTROLAR EL FUNCIONAMIENTO DE TODO EL SISTEMA  HAY DOS TECNOLOGIAS DE FABRICACION :  TECNOLOGIA CISC : COMPUTACION CON SET DE INTRUCCIONES COMPLEJAS. PC COMPATIBLES  TECNOLOGIA RISC:COMPUTACION CON SET DE INTRUCCIONES REDUCIDAS. MACINTOSH  EXISTEN DOS MARCAS BIEN DIFERENCIADAS : INTEL Y AMD CON SUS DIFERENTES MODELOS JUAN MACHACA 2012
  • 8.
    TARJETA MADRE  ESEL MODULO PRINCIPAL EN EL CUAL SE BASA TODA LA ARQUITECTURA DE LA PC  EN ELLA ENCONTRAMOS LOS SIGUIENTES CONECTORES :  CONECTOR DE LA FUENTE  RANURAS DE EXPANSION O SLOT  RANURA PARA LA MEMORIA RAM  ZOCALO PARA EL PROCESADOR  CONECTORES SATA(DISCO DURO/DVD)  CONECTORES PARA LOS PERIFERICOS DE ENTRADA Y SALIDA  ROM BIOS  CHIPSET  ENTRE ALGUNAS MARCAS PODEMOS CITAR: INTEL , ASUS,MSI ,ETC  EN EL MERCADO HAY PLACAS SEMIPURAS E INCORPORADAS JUAN MACHACA 2012
  • 9.
    MEMORIA RAM  ESUN BLOQUE DE MEMORIA QUE RECIBE Y MANTIENE TEMPORALMENTE LOS DATOS O INFORMACION MIENTRAS ESTA PRENDIDA LA PC  EN ESTA MEMORIA SE CARGAN O ALMACENAN EL SISTEMA OPERATIVO Y LOS PROGRAMAS DE APLICACIÓN QUE UTILIZA EL USUARIO  ACTUALMENTE ESTAMOS EN EL USO DE MEMORIAS CON TECNOLOGIAS DDR3  ENTRE LAS MARCAS MAS CONOCIDAS TENEMOS A : SAMSUNG Y KINGSTON JUAN MACHACA 2012
  • 10.
    DISCO DURO  ES EL PRINCIPAL ELEMENTO DE ALMACENAMIENTO DE INFORMACION DEL SISTEMA DE COMPUTO YA QUE ES LA QUE OFRECE MAYOR CONFIABILIDAD Y MAYOR EFICIENCIA EN EL MANEJO DE LA INFORMACION  SUS CARACTERISTICAS SON :SU GRAN CAPACIDAD DE ALMACENAMIENTO Y SU ALTA VELOCIDAD DE ACCESO A LOS DATOS .  ENTRE LAS MARCAS MAS COMERCIALES ESTAN : SEAGATE , WESTER DIGITAL , ETC  ACTUALMENTE CON TECNOLOGIA SATA Y FORMATO NTFS JUAN MACHACA 2012
  • 11.
    TARJETA DE VIDEO DISPOSITIVO INTERNO ENCARGADO DE HACER LA CONEXIÓN ENTRE LA PLACA MADRE Y EL MONITOR O SISTEMA DE VIDEO QUE SE TENGA  SU PRINCIPAL FUNCION ES LA DE CONVERTIR LOS DATOS DIGITALES QUE CONTIENEN LA INFORMACION DE LAS IMÁGENES, EN SEÑALES ANALOGAS ,QUE SON ENVIADAS AL MONITOR.  MARCAS ACTUALES MAS CONOCIDAS :NVIDIA Y ATI CON SUS DIFERENTES MODELOS Y SLOT PCI XPRESS  PUEDEN VENIR INCORPORADAS EN LAS PLACAS MADRES EN UN CHIP Y PARA AUMENTAR LA CAPACIDAD DE MEMORIA DE VIDEO SE LE PUEDE EXTRAER UN PORCENTAJE DE LA RAM CONVENCIONAL JUAN MACHACA 2012
  • 12.
    TARJETA DE SONIDO DISPOSITIVO INTERNO DEDICADO A LA CONVERSION DE SEÑALES PROVENIENTES DE LA PC Y OTROS PERIFERICOS EN SEÑALES DE AUDIO QUE PUEDE SER ESCUCHADO ATRAVEZ DE ALTAVOCES EXTERNOS  VIENEN INCORPORADAS EN LAS PLACAS MADRES EMBEBIDAS EN UN CHIP  ENTRE LAS TARJETAS PROFESIONALES CON SLOT PCI ESTAN LA CREATIVE LABS Y YAMAHA JUAN MACHACA 2012
  • 13.
    TARJETA DE RED ES UNA TARJETA DE INTERFACE UTILIZADA PARA CONECTAR DOS O MAS COMPUTADORAS POR MEDIO DE CABLES O INALAMBRICAMENTE DE TAL FORMA QUE PUEDAN INTERCAMBIAR INFORMACION DE UNA MANERA SENCILLA,CONFIABLE Y EFICIENTE.  ACTUALMENTE EL CONECTOR UTILIZADO ES EL RJ45 Y EL CABLE EMPLEADO ES EL PAR TRENZADO CATEGORIA 5E  ESTA TARJETA MAYORMENTE VIENE EMBEBIDA EN LA PLACA MADRE CONECTOR RJ45 TARJETA DE RED INALAMBRICA JUAN MACHACA 2012
  • 14.
    FUENTE DE PODERY GABINETE  EL GABINETE ES EL ARMAZON QUE CONTIENE EL CPU DONDE SE MONTA LA PLACA MADRE Y TODOS LOS DEMAS COMPONENTES.ES DE MATERIAL METALICO  LA FUENTE ES EL ELEMENTO ENCARGADO DE REDUCIR EL VOLTAJE DE LA RED LOCAL DE 220V EN VOLTAJES MAS PEQUEÑOS Y MANEJABLES DENTRO DE LA UNIDAD CENTRAL  UNA FUENTE DE PODER ESTANDAR ENTREGA EN SUS SALIDAS VALORES DE +5, -5,+12 Y -12 VOLTIOS DESTINADOS A LOS DIFERENTES COMPONENTES QUE ALOJA LA UNIDAD CENTRAL  HAY QUE TENER EN CUENTA LA POTENCIA DE LA FUENTE QUE ACTUALMENTE OSCILA ENTRE 600 Y 700 WATTS JUAN MACHACA 2012
  • 15.
    UNIDADES DE ENTRADA  EL TECLADO  EL MOUSE  EL MICROFONO  JOYSTICKS  LAPIZ OPTICO  LA CAMARA WEB  EL LECTOR DE CODIGO DE BARRAS  EL ESCANER JUAN MACHACA 2012
  • 16.
    UNIDADES DE SALIDA EL MONITOR O PANTALLA  IMPRESORAS : MATRICIAL ,DE INYECCION DE TINTA Y LASER  LOS PLOTTERS  LOS ALTAVOCES JUAN MACHACA 2012
  • 17.
    UNIDADES DE ENTRADAY SALIDA  MODEMS  DISCOS DVD  BLU-RAY DISK  MEMORIA FLASH USB  MEMORIAS SD JUAN MACHACA 2012
  • 18.
    ENSAMBLAJE DE UNA COMPUTADORA PASO A PASO JUAN MACHACA 2012
  • 19.
    QUITAMOS LOS TORNILLOSDEL CASE CON DESTORNILLADOR TIPO PHILIPS QUE SUJETA LA PARTE LATERAL DEL CASE JUAN MACHACA 2012
  • 20.
    UNA VEZ RETIRADA LATAPA LATERAL SE PUEDE VER LA FUENTE CON SUS RESPECTIVOS CABLES. DEBEMOS TOCAR EL CHASIS PARA PONERMOS AL MISMO POTENCIAL Y EVITAR LA ELECTRICIDAD ESTATICA JUAN MACHACA 2012
  • 21.
    COGEMOS LA PLACAMADRE POR LOS BORDES SIN TOCAR NINGUNA PIEZA NI PARTE METALICA JUAN MACHACA 2012
  • 22.
    INTRODUCIMOS LA PLACA MADREY QUITAMOS LAS CHAPITAS METALICAS DE LA PARTE DE ATRÁS, QUE TAPAN ALGUNAS SALIDAS COMO LOS CONECTORES DEL MOUSE, TECLADO, ETC JUAN MACHACA 2012
  • 23.
    EMPUJAMOS UN POCOCON EL DEDO Y SEPARAMOS LAS CHAPAS QUE DESPUES CEDEN FACILMENTE CON LA AYUDA DE UN DESTORNILLADOR JUAN MACHACA 2012
  • 24.
    EN LA PLACAMADRE LOCALIZAMOS LOS PUNTOS DE SUJECION (AGUJERO RODEADO DE UNA CORONA ESTAÑADA) Y CON UN LAPICERO MARCAMOS EN EL GABINETE PARA COLOCAR LOS SEPARADORES JUAN MACHACA 2012
  • 25.
    COLOCAMOS LOS SEPARADORESMETALICOS JUAN MACHACA 2012
  • 26.
    AJUSTAMOS CON UNPEQUEÑO ALICATE Y DEBE QUEDAR COMO LA FIGURA EN UN NUMERO DE 6 SEPARADORES METALICOS JUAN MACHACA 2012
  • 27.
    ANTES DE COMENZARNOS COLOCAMOS UNA PULSERA ANTIESTATICA Y VEMOS LOS AGUJEROS QUE NO VAN ESTAR ATORNILLADOS EN LA PLACA MADRE PARA COLOCARLES SEPARADORES DE PLASTICO JUAN MACHACA 2012
  • 28.
    UNA VEZ LOCALIZADOSLOS AJUGEROS SIN ATORNILLAR INSTALAMOS LOS SEPARADORES DE PLASTICO QUE SIRVEN PARA DAR RIGIDEZ AL MONTAJE JUAN MACHACA 2012
  • 29.
    COLOCAMOS DOS SOPORTESEN LAS ESQUINAS DE LA PLACA BASE JUAN MACHACA 2012
  • 30.
    COLOCAMOS 4 APOYOSEN LOS AGUJEROS QUE LA PLACA MADRE TIENE ALREDEDOR DEL CPU JUAN MACHACA 2012
  • 31.
    COLOCAMOS LA MAINBOARDEN EL CASE COMO SE VE LA FIGURA JUAN MACHACA 2012
  • 32.
    A LA HORADE COLOCAR LA PLACA MADRE DEBE ENCAJAR TODOS LOS PUERTOS COMO SE VE EN LA FIGURA JUAN MACHACA 2012
  • 33.
    Tornillo para asegurarla placa madre. ASEGURAMOS LA PLACA MADRE CON EL TIPO DE TORNILLO QUE SE VE EN LA IMAGEN JUAN MACHACA 2012
  • 34.
    AHORA INSTALAMOS LATARJETA DE VIDEO JUAN MACHACA 2012
  • 35.
    INSTALAMOS EN SURANURA CORRESPONDIENTE Y ENTORNILLAMOS JUAN MACHACA 2012
  • 36.
    UBICAMOS EL SOCKET QUEES EL ZOCALO DONDE SE INSERTA EL MICROPROCESADOR JUAN MACHACA 2012
  • 37.
    SE LEVANTA LAPALANCA DE SUJECION Y DEBE QUEDAR EN ANGULO RECTO COMO SE APRECIA EN LA IMAGEN JUAN MACHACA 2012
  • 38.
    EL PIN 1DEL MICROPROCESADOR DEBE COINCIDIR CON EL PIN 1 DEL ZOCALO LUEGO LO COLOCAMOS EN EL SOCKET JUAN MACHACA 2012
  • 39.
    DESPUES DE ASEGURAREL CPU CON LA PALANCA DE SUJECION SE PROCEDE A UNTARLE UNA PASTA TERMICA QUE ES UN REFRIGERANTE TERMICO JUAN MACHACA 2012
  • 40.
    FIJAMOS EL COOLERCOLOCANDO SUS GANCHOS O TORNILLOS EN LOS SEGUROS QUE PRESENTA EL SOCKET E INSTALAMOS EL CONECTOR DE ENERGIA DEL VENTILADOR EN EL CONECTOR CPU FAN QUE ESTA ALREDEDOR DEL ZOCKET JUAN MACHACA 2012
  • 41.
    INSTALAMOS LA MEMORIARAM. UNA MUESCA DEL MODULO DE LA MEMORIA DEBE ESTAR ALINEADA CON UNA MUESCA DE LA RANURA DE MEMORIA JUAN MACHACA 2012
  • 42.
    AL INSTALAR LAMEMORIA , LAS PALANQUITAS BLANCAS DE LOS EXTREMOS SUBEN Y HACEN UN PEQUEÑO CLICK JUAN MACHACA 2012
  • 43.
    LOS CONECTORES DELPANEL FRONTAL SU UBICACIÓN VARIA EN CADA MODELO Y DICHA INFORMACION SE PUEDE EXTRAER DEL MANUAL QUE VIENE JUNTO CON LA PLACA MADRE JUAN MACHACA 2012
  • 44.
    INSERTAMOS LA QUEMADORADE DVD ,ANTES SACAMOS UNA BAHIA DE 5 ¼ Y LO ASEGURAMOS CON 4 TORNILLOS JUAN MACHACA 2012
  • 45.
    INSTALAMOS EL DISCODURO EN UNA BAHIA DE 3 ½ Y UBICAMOS LOS ORIFICIOS QUE COINCIDA PARA COLOCAR LOS TORNILLOS EN UN NUMERO DE 4 JUAN MACHACA 2012
  • 46.
    ASPECTO FINAL DELA INSTALACION DEL DURO CON SUS TORNILLOS JUAN MACHACA 2012
  • 47.
    INSTALAMOS EL COOLERQUE MANTENDRA A UNA TEMPERATURA OPTIMA A TODO EL CPU EN SU RESPECTIVO CONECTOR QUE TRAE LA FUENTE JUAN MACHACA 2012
  • 48.
    LA FUENTE DEPODER QUE BRINDA LOS VOLTAJES NECESARIOS PARA LA ALIMENTACION DE TODA LA PC JUAN MACHACA 2012
  • 49.
    INSTALAMOS EL CONECTORDE LA FUENTE DE PODER O CONECTOR P1 A LA MAINBOARD COMO SE VE EN EL GRAFICO JUAN MACHACA 2012
  • 50.
    INSTALAMOS EL CONECTORP2 TAMBIEN EN LA MAINBOARD JUAN MACHACA 2012
  • 51.
    INSTALACION DEL CONECTORSATA DE ALIMENTACION AL DISCO DURO Y EL CONECTOR DE ALIMENTACION A LA UNIDAD DVD QUE ACTUALMENTE TAMBIEN USA CONECTOR SATA JUAN MACHACA 2012
  • 52.
    INSTALACION DEL CABLESATA A LA MAINBOARD E INSTALACION DEL CABLE SATA AL DISCO DURO JUAN MACHACA 2012
  • 53.
    UNA VEZ TERMINADOTODAS LAS INSTALACIONES PROCEDEMOS A COLOCAR LA TAPA LATERAL Y ASEGURAMOS CON SUS TORNILLOS JUAN MACHACA 2012
  • 54.
    CONECTAMOS EL CABLEDE PODER Y EL MOUSE JUAN MACHACA 2012
  • 55.
    COLOCAMOS EL TECLADOY EL CONECTOR DE VIDEO JUAN MACHACA 2012
  • 56.
    Y TENEMOS LISTONUESTRA PC PARA LA INSTALACION DEL SISTEMA OPERATIVO Y PROGRAMAS DE APLICACIÓN VARIOS JUAN MACHACA 2012
  • 57.
    MANTENIMIENTO DE PC MANTENIMIENTOPREVENTIVO Y CORRECTIVO JUAN MACHACA 2012
  • 58.
    CONCLUSIONES  REALIZAR LALISTA DE TODOS LOS COMPONENTES NECESARIOS PARA EL ENSAMBLADO DE LA PC  UTILIZAR UNA PULSERA ANTIESTATICA PARA EVITAR PROBLEMAS CON LA ENERGIA ESTATICA  USAR ROPA ADECUADA PARA EVITAR MALOS MANEJOS EN LOS COMPONENTES  NO APRESURARSE EN EL ARMADO DE LA PC SI ES PRIMERA VEZ QUE LO REALIZA TOMESE SU TIEMPO JUAN MACHACA 2012
  • 59.
    RECOMENDACIONES  REALIZAR UNMANTENIMIENTO PREVENTIVO Y CORRECTIVO EN INTERVALOS DE TIEMPO ADECUADOS AL TRABAJO DE LA PC  TENGA SIEMPRE ACTUALIZADO SU ANTIVIRUS PARA EVITAR MOLESTIAS CON LOS VIRUS INFORMATICOS  AL ESCUCHAR RUIDOS EXTRAÑOS EN SU PC APAGUE Y REVISE LOS COOLER DE FUENTE Y DEL CASE  HACER UN MANTENIMIENTO A LA PC POR SOFTWARE O UTILITARIOS COMO TUNEUP , CLEANER , ETC JUAN MACHACA 2012
  • 60.
    BIBLIOGRAFIA CURSO PRACTICO DE COMPUTADORAS CEKIT S.A  ENSAMBLAJE DE PC LIC. ALDO VEGA ROSALES 2011  CURSO DE ARMADO DE COMPUTADORAS Y REDES FUNDACION LUDOVICO RUTTEN  CONSTRUYA USTED MISMO SU PC OSCAR MONTOYA FIGUEROA  SEMINARIO :MONTAJE Y CONFIGURACION DEL PC ALFONSO ESTESO AYUSO JUAN MACHACA 2012
  • 61.
    WEBGRAFIA  http://www.monografias.com/trabajos14/tarjeta-madre/tarjeta-madre.shtml  http://www.intel.com/support/sp/processors/mobile/pm/sb/CS-007967.htm  http://es.youtube.com/watch?v=JOb1WFKPBbY  http://www.intercambiosvirtuales.org/cursos-multimedia/curso-multimedia- de-electronica-ensamble-del-pc-2009-serie-clic JUAN MACHACA 2012
