El documento describe detalladamente el proceso de ensamblaje de un computador, incluyendo la instalación de componentes como la tarjeta madre, procesador, memoria RAM, disco duro, lector de CD/DVD, fuente de poder y otros. Explica cómo conectar estos componentes y asegurarse de que estén bien fijados dentro del gabinete. El autor guía al lector a través de cada paso, con instrucciones claras y fotos para ilustrar el proceso completo de montaje de un PC.

2. Vocabulario Gabinete Tarjeta Madre Procesador Disipador de calor Memoria Disco duro Cd Rom Fuente de poder Bus de datos Bios Autor: Ing. J.Ricardo Batres Solórzano

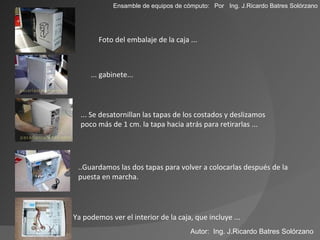

3. Foto del embalaje de la caja ... ... gabinete... ... Se desatornillan las tapas de los costados y deslizamos poco más de 1 cm. la tapa hacia atrás para retirarlas ... Ensamble de equipos de cómputo: ..Guardamos las dos tapas para volver a colocarlas después de la puesta en marcha. Ya podemos ver el interior de la caja, que incluye ... Autor: Ing. J.Ricardo Batres Solórzano Por Ing. J.Ricardo Batres Solórzano

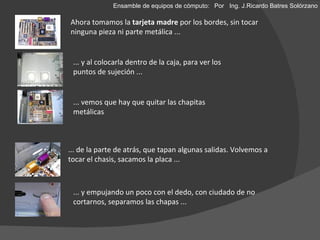

4. Ahora tomamos la tarjeta madre por los bordes, sin tocar ninguna pieza ni parte metálica ... ... y al colocarla dentro de la caja, para ver los puntos de sujeción ... ... vemos que hay que quitar las chapitas metálicas ... de la parte de atrás, que tapan algunas salidas. Volvemos a tocar el chasis, sacamos la placa ... ... y empujando un poco con el dedo, con ciudado de no cortarnos, separamos las chapas ... Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

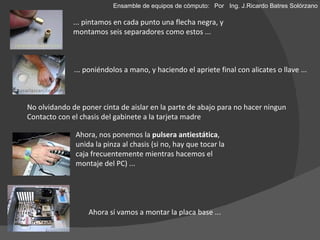

5. ... pintamos en cada punto una flecha negra, y montamos seis separadores como estos ... ... poniéndolos a mano, y haciendo el apriete final con alicates o llave ... Ahora, nos ponemos la pulsera antiestática , unida la pinza al chasis (si no, hay que tocar la caja frecuentemente mientras hacemos el montaje del PC) ... No olvidando de poner cinta de aislar en la parte de abajo para no hacer ningun Contacto con el chasis del gabinete a la tarjeta madre Ahora sí vamos a montar la placa base ... Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

6. ... las conexiones de USB, puertos serie, joystick, etc. encajan perfectamente ... ... y los 6 agujeros de montaje de la placa base están perfectamente alineados con los separadores (foto de uno de ellos). ... tomo 6 arandelas que no estaban incluídas entre las partes gabinete... ... las pongo en 6 tornillos como éste y verificando que tengan La rondana aislante (se puede hacer con cinta aislante) ... y comienzo a atornillar ... Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

7. http://www.coloredhome.com/montaje_de_un_pc/montaje_de_un_pc0003.htm ... foto del montaje mecánico de la tarjeta madre el chasis del gabinete. Ahora vamos a ensamblar el disipador… ... foto de partes del disipador ... ... foto del ventilador del disipador ... ... foto de la zona de contacto de cobre del radiador del disipador ... ... foto de las aletas del radiador del disipador ... Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

8. Ensamblamos el todas las partes de el disipador y el abanico de acuerdo Como viene en el manual. ... y apretamos los tornillos: foto del ensamblaje de las partes del disipador acabado. Esta es una foto de la base donde se instalará el procesador... Ahora tomo el procesador o CPU ... libero la palanquita de retención de la base ... Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

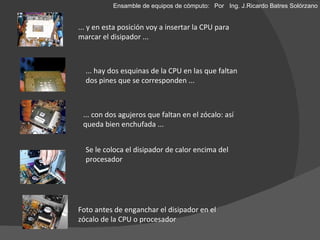

9. ... y en esta posición voy a insertar la CPU para marcar el disipador ... ... hay dos esquinas de la CPU en las que faltan dos pines que se corresponden ... ... con dos agujeros que faltan en el zócalo: así queda bien enchufada ... Se le coloca el disipador de calor encima del procesador Foto antes de enganchar el disipador en el zócalo de la CPU o procesador Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

10. Enganchamos la parte no articulada del clip del disipador en la base del procesador... ... y ahora, lo más difícil : enganchar la parte articulada del clip del disipador con la base del procesador... ... es correcto: al no usar herramienta, como los dedos son blandos no pueden dañar nada. Enchufamos el ventilador inmediatamente en un enchufe amarillo monitorizable - esto no se debe olvidar jamás - ... Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

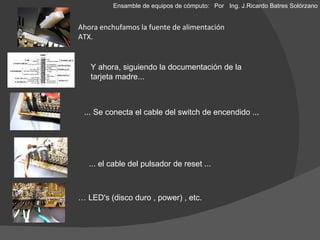

11. Ahora enchufamos la fuente de alimentación ATX. … LED's (disco duro , power) , etc. ... Se conecta el cable del switch de encendido ... ... el cable del pulsador de reset ... Y ahora, siguiendo la documentación de la tarjeta madre... Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

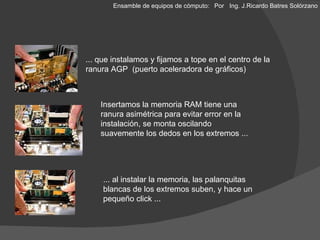

12. ... que instalamos y fijamos a tope en el centro de la ranura AGP (puerto aceleradora de gráficos) Insertamos la memoria RAM tiene una ranura asimétrica para evitar error en la instalación, se monta oscilando suavemente los dedos en los extremos ... Hasta aquí sería bueno hacer una prueba de encendido y checar que nos de video para continuar ensamblando las demás piezas. ... al instalar la memoria, las palanquitas blancas de los extremos suben, y hace un pequeño click ... Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

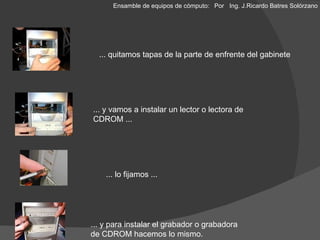

13. ... quitamos tapas de la parte de enfrente del gabinete ... y vamos a instalar un lector o lectora de CDROM ... ... lo fijamos ... ... y para instalar el grabador o grabadora de CDROM hacemos lo mismo. Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

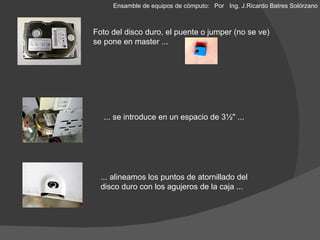

14. Foto del disco duro, el puente o jumper (no se ve) se pone en master ... ... se introduce en un espacio de 3½" ... ... alineamos los puntos de atornillado del disco duro con los agujeros de la caja ... Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

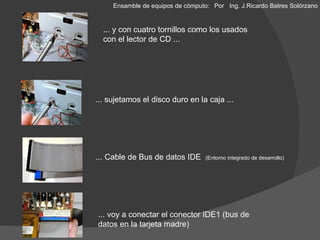

15. ... y con cuatro tornillos como los usados con el lector de CD ... ... sujetamos el disco duro en la caja ... ... Cable de Bus de datos IDE ( Entorno integrado de desarrollo) ... voy a conectar el conector IDE1 (bus de datos en la tarjeta madre) Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

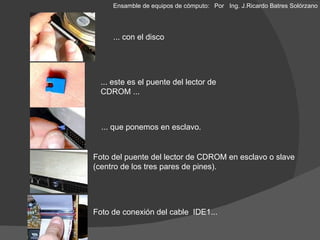

16. ... con el disco ... este es el puente del lector de CDROM ... ... que ponemos en esclavo. Foto del puente del lector de CDROM en esclavo o slave (centro de los tres pares de pines). Foto de conexión del cable IDE1... Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

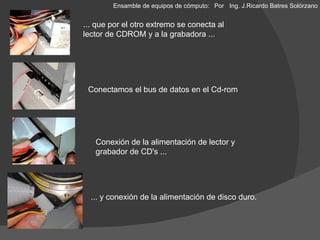

17. ... que por el otro extremo se conecta al lector de CDROM y a la grabadora ... Conexión de la alimentación de lector y grabador de CD's ... Conectamos el bus de datos en el Cd-rom ... y conexión de la alimentación de disco duro. Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

18. El ventilador adicional de la caja ... ... también lo conectamos ... Foto del montaje del PC, ya casi terminado. No vamos a montar disquetera. Seguidamente conectamos la salida analógica de audio del grabador de CDROM ... Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

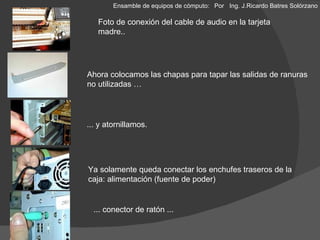

19. Ahora colocamos las chapas para tapar las salidas de ranuras no utilizadas … ... y atornillamos. Ya solamente queda conectar los enchufes traseros de la caja: alimentación (fuente de poder) ... conector de ratón ... Foto de conexión del cable de audio en la tarjeta madre.. Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano

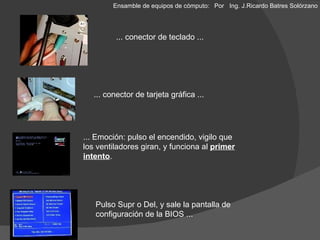

20. ... conector de teclado ... ... conector de tarjeta gráfica ... ... Emoción: pulso el encendido, vigilo que los ventiladores giran, y funciona al primer intento . Pulso Supr o Del, y sale la pantalla de configuración de la BIOS ... Ensamble de equipos de cómputo: Por Ing. J.Ricardo Batres Solórzano
