1. ENSAMBLAJE
Y MANTENIMIENTO
DE EQUIPOS DE COMPUTO

2. CONTENIDO
COMPONENTES DE UNA PC
HARDWARE
SOFTWARE
ENSAMBLAJE DE UNA PC PASO A PASO
PAUTAS DE MANTENIMIENTO
CONCLUSIONES Y RECOMENDACIONES

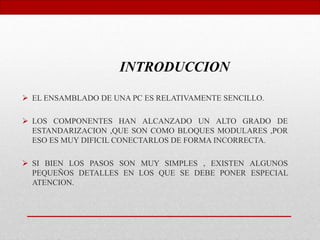

3.  EL ENSAMBLADO DE UNA PC ES RELATIVAMENTE SENCILLO.
 LOS COMPONENTES HAN ALCANZADO UN ALTO GRADO DE
ESTANDARIZACION ,QUE SON COMO BLOQUES MODULARES ,POR
ESO ES MUY DIFICIL CONECTARLOS DE FORMA INCORRECTA.
 SI BIEN LOS PASOS SON MUY SIMPLES , EXISTEN ALGUNOS
PEQUEÑOS DETALLES EN LOS QUE SE DEBE PONER ESPECIAL
ATENCION.
INTRODUCCION

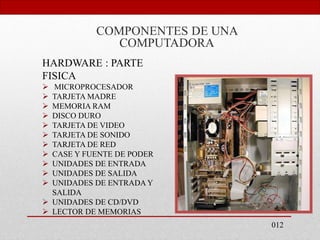

4. COMPONENTES DE UNA
COMPUTADORA
012
HARDWARE : PARTE
FISICA
 MICROPROCESADOR
 TARJETA MADRE
 MEMORIA RAM
 DISCO DURO
 TARJETA DE VIDEO
 TARJETA DE SONIDO
 TARJETA DE RED
 CASE Y FUENTE DE PODER
 UNIDADES DE ENTRADA
 UNIDADES DE SALIDA
 UNIDADES DE ENTRADA Y
SALIDA
 UNIDADES DE CD/DVD
 LECTOR DE MEMORIAS

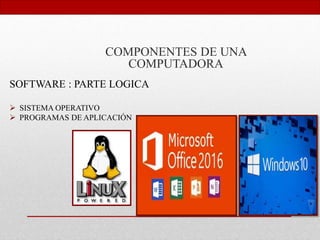

5. COMPONENTES DE UNA
COMPUTADORA
SOFTWARE : PARTE LOGICA
 SISTEMA OPERATIVO
 PROGRAMAS DE APLICACIÓN

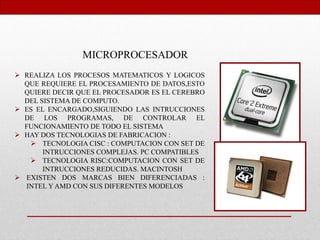

6. MICROPROCESADOR
 REALIZA LOS PROCESOS MATEMATICOS Y LOGICOS
QUE REQUIERE EL PROCESAMIENTO DE DATOS,ESTO
QUIERE DECIR QUE EL PROCESADOR ES EL CEREBRO
DEL SISTEMA DE COMPUTO.
 ES EL ENCARGADO,SIGUIENDO LAS INTRUCCIONES
DE LOS PROGRAMAS, DE CONTROLAR EL
FUNCIONAMIENTO DE TODO EL SISTEMA
 HAY DOS TECNOLOGIAS DE FABRICACION :
 TECNOLOGIA CISC : COMPUTACION CON SET DE
INTRUCCIONES COMPLEJAS. PC COMPATIBLES
 TECNOLOGIA RISC:COMPUTACION CON SET DE
INTRUCCIONES REDUCIDAS. MACINTOSH
 EXISTEN DOS MARCAS BIEN DIFERENCIADAS :
INTEL Y AMD CON SUS DIFERENTES MODELOS

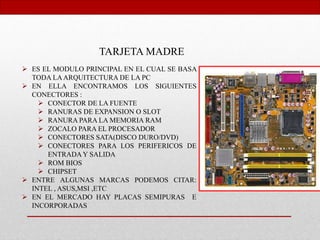

7. TARJETA MADRE
 ES EL MODULO PRINCIPAL EN EL CUAL SE BASA
TODA LAARQUITECTURA DE LA PC
 EN ELLA ENCONTRAMOS LOS SIGUIENTES
CONECTORES :
 CONECTOR DE LA FUENTE
 RANURAS DE EXPANSION O SLOT
 RANURA PARA LA MEMORIA RAM
 ZOCALO PARA EL PROCESADOR
 CONECTORES SATA(DISCO DURO/DVD)
 CONECTORES PARA LOS PERIFERICOS DE
ENTRADA Y SALIDA
 ROM BIOS
 CHIPSET
 ENTRE ALGUNAS MARCAS PODEMOS CITAR:
INTEL , ASUS,MSI ,ETC
 EN EL MERCADO HAY PLACAS SEMIPURAS E
INCORPORADAS

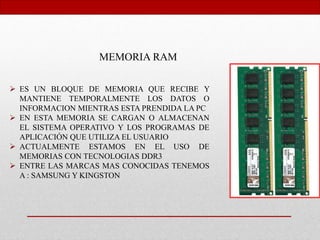

8. MEMORIA RAM
 ES UN BLOQUE DE MEMORIA QUE RECIBE Y
MANTIENE TEMPORALMENTE LOS DATOS O
INFORMACION MIENTRAS ESTA PRENDIDA LA PC
 EN ESTA MEMORIA SE CARGAN O ALMACENAN
EL SISTEMA OPERATIVO Y LOS PROGRAMAS DE
APLICACIÓN QUE UTILIZA EL USUARIO
 ACTUALMENTE ESTAMOS EN EL USO DE
MEMORIAS CON TECNOLOGIAS DDR3
 ENTRE LAS MARCAS MAS CONOCIDAS TENEMOS
A : SAMSUNG Y KINGSTON

9. Se trata de la forma en que se juntan los chips de memoria, del tipo que sean, para
conectarse a la placa base del ordenador. Son unas plaquitas alargadas con
conectores en un extremo; al conjunto se le llama módulo.
SIMMs: Single In-line Memory Module, con 30 ó 72 contactos. Los de 30
contactos pueden manejar 8 bits cada vez, por lo que en un 386 ó 486, que tiene un
bus de datos de 32 bits, necesitamos usarlos de 4 en 4 módulos iguales. Miden unos
8,5 cm (30 c.) ó 10,5 cm (72 c.) y sus zócalos suelen ser de color blanco.
Los SIMMs de 72 contactos, más modernos, manejan 32 bits, por lo que se usan de
1 en 1 en los 486; en los Pentium se haría de 2 en 2 módulos (iguales), porque el
bus de datos de los Pentium es el doble de grande (64 bits).

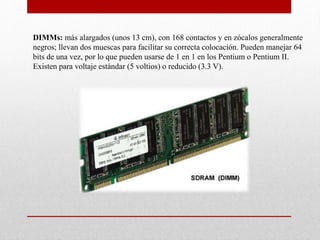

10. DIMMs: más alargados (unos 13 cm), con 168 contactos y en zócalos generalmente
negros; llevan dos muescas para facilitar su correcta colocación. Pueden manejar 64
bits de una vez, por lo que pueden usarse de 1 en 1 en los Pentium o Pentium II.
Existen para voltaje estándar (5 voltios) o reducido (3.3 V).

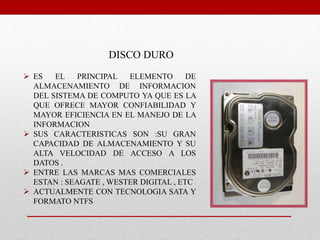

11. DISCO DURO
 ES EL PRINCIPAL ELEMENTO DE
ALMACENAMIENTO DE INFORMACION
DEL SISTEMA DE COMPUTO YA QUE ES LA
QUE OFRECE MAYOR CONFIABILIDAD Y
MAYOR EFICIENCIA EN EL MANEJO DE LA
INFORMACION
 SUS CARACTERISTICAS SON :SU GRAN
CAPACIDAD DE ALMACENAMIENTO Y SU
ALTA VELOCIDAD DE ACCESO A LOS
DATOS .
 ENTRE LAS MARCAS MAS COMERCIALES
ESTAN : SEAGATE , WESTER DIGITAL , ETC
 ACTUALMENTE CON TECNOLOGIA SATA Y
FORMATO NTFS

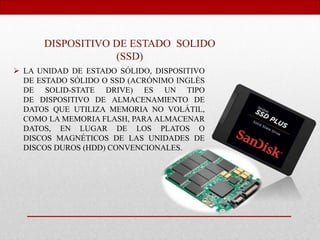

12. DISPOSITIVO DE ESTADO SOLIDO
(SSD)
 LA UNIDAD DE ESTADO SÓLIDO, DISPOSITIVO
DE ESTADO SÓLIDO O SSD (ACRÓNIMO INGLÉS
DE SOLID-STATE DRIVE) ES UN TIPO
DE DISPOSITIVO DE ALMACENAMIENTO DE
DATOS QUE UTILIZA MEMORIA NO VOLÁTIL,
COMO LA MEMORIA FLASH, PARA ALMACENAR
DATOS, EN LUGAR DE LOS PLATOS O
DISCOS MAGNÉTICOS DE LAS UNIDADES DE
DISCOS DUROS (HDD) CONVENCIONALES.

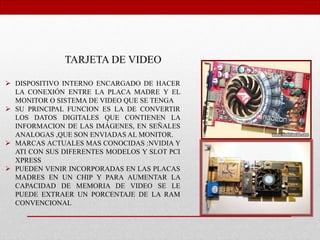

13. TARJETA DE VIDEO
 DISPOSITIVO INTERNO ENCARGADO DE HACER
LA CONEXIÓN ENTRE LA PLACA MADRE Y EL
MONITOR O SISTEMA DE VIDEO QUE SE TENGA
 SU PRINCIPAL FUNCION ES LA DE CONVERTIR
LOS DATOS DIGITALES QUE CONTIENEN LA
INFORMACION DE LAS IMÁGENES, EN SEÑALES
ANALOGAS ,QUE SON ENVIADAS AL MONITOR.
 MARCAS ACTUALES MAS CONOCIDAS :NVIDIA Y
ATI CON SUS DIFERENTES MODELOS Y SLOT PCI
XPRESS
 PUEDEN VENIR INCORPORADAS EN LAS PLACAS
MADRES EN UN CHIP Y PARA AUMENTAR LA
CAPACIDAD DE MEMORIA DE VIDEO SE LE
PUEDE EXTRAER UN PORCENTAJE DE LA RAM
CONVENCIONAL

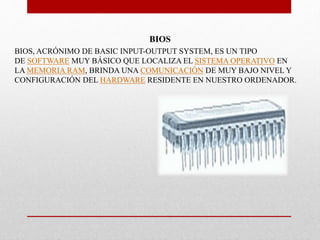

14. BIOS
BIOS, ACRÓNIMO DE BASIC INPUT-OUTPUT SYSTEM, ES UN TIPO
DE SOFTWARE MUY BÁSICO QUE LOCALIZA EL SISTEMA OPERATIVO EN
LA MEMORIA RAM, BRINDA UNA COMUNICACIÓN DE MUY BAJO NIVEL Y
CONFIGURACIÓN DEL HARDWARE RESIDENTE EN NUESTRO ORDENADOR.

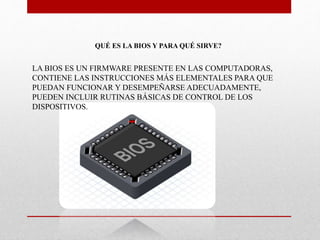

15. QUÉ ES LA BIOS Y PARA QUÉ SIRVE?
LA BIOS ES UN FIRMWARE PRESENTE EN LAS COMPUTADORAS,
CONTIENE LAS INSTRUCCIONES MÁS ELEMENTALES PARA QUE
PUEDAN FUNCIONAR Y DESEMPEÑARSE ADECUADAMENTE,
PUEDEN INCLUIR RUTINAS BÁSICAS DE CONTROL DE LOS
DISPOSITIVOS.

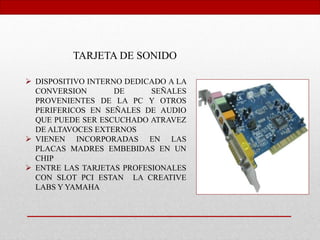

16. TARJETA DE SONIDO
 DISPOSITIVO INTERNO DEDICADO A LA
CONVERSION DE SEÑALES
PROVENIENTES DE LA PC Y OTROS
PERIFERICOS EN SEÑALES DE AUDIO
QUE PUEDE SER ESCUCHADO ATRAVEZ
DE ALTAVOCES EXTERNOS
 VIENEN INCORPORADAS EN LAS
PLACAS MADRES EMBEBIDAS EN UN
CHIP
 ENTRE LAS TARJETAS PROFESIONALES
CON SLOT PCI ESTAN LA CREATIVE
LABS Y YAMAHA

17. TARJETA DE RED
 ES UNA TARJETA DE INTERFACE
UTILIZADA PARA CONECTAR DOS O MAS
COMPUTADORAS POR MEDIO DE CABLES
O INALAMBRICAMENTE DE TAL FORMA
QUE PUEDAN INTERCAMBIAR
INFORMACION DE UNA MANERA
SENCILLA,CONFIABLE Y EFICIENTE.
 ACTUALMENTE EL CONECTOR
UTILIZADO ES EL RJ45 Y EL CABLE
EMPLEADO ES EL PAR TRENZADO
CATEGORIA 5E
 ESTA TARJETA MAYORMENTE VIENE
EMBEBIDA EN LA PLACA MADRE
CONECTOR RJ45 TARJETA DE RED INALAMBRICA

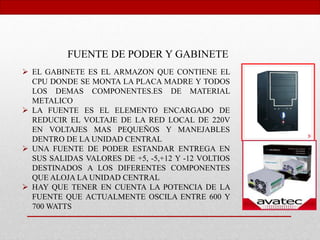

18. FUENTE DE PODER Y GABINETE
 EL GABINETE ES EL ARMAZON QUE CONTIENE EL
CPU DONDE SE MONTA LA PLACA MADRE Y TODOS
LOS DEMAS COMPONENTES.ES DE MATERIAL
METALICO
 LA FUENTE ES EL ELEMENTO ENCARGADO DE
REDUCIR EL VOLTAJE DE LA RED LOCAL DE 220V
EN VOLTAJES MAS PEQUEÑOS Y MANEJABLES
DENTRO DE LA UNIDAD CENTRAL
 UNA FUENTE DE PODER ESTANDAR ENTREGA EN
SUS SALIDAS VALORES DE +5, -5,+12 Y -12 VOLTIOS
DESTINADOS A LOS DIFERENTES COMPONENTES
QUE ALOJA LA UNIDAD CENTRAL
 HAY QUE TENER EN CUENTA LA POTENCIA DE LA
FUENTE QUE ACTUALMENTE OSCILA ENTRE 600 Y
700 WATTS

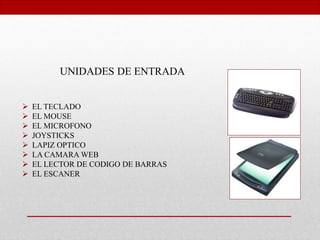

19. UNIDADES DE ENTRADA
 EL TECLADO
 EL MOUSE
 EL MICROFONO
 JOYSTICKS
 LAPIZ OPTICO
 LA CAMARA WEB
 EL LECTOR DE CODIGO DE BARRAS
 EL ESCANER

20. 2012

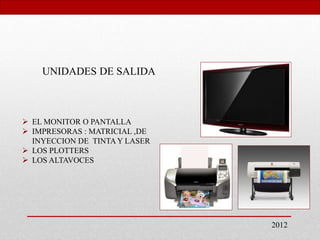

UNIDADES DE SALIDA
 EL MONITOR O PANTALLA
 IMPRESORAS : MATRICIAL ,DE
INYECCION DE TINTA Y LASER
 LOS PLOTTERS
 LOS ALTAVOCES

21. UNIDADES DE ENTRADA Y SALIDA
 MODEMS
 DISCOS DVD
 BLU-RAY DISK
 MEMORIA FLASH USB
 MEMORIAS SD

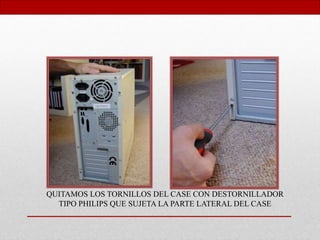

22. QUITAMOS LOS TORNILLOS DEL CASE CON DESTORNILLADOR
TIPO PHILIPS QUE SUJETA LA PARTE LATERAL DEL CASE

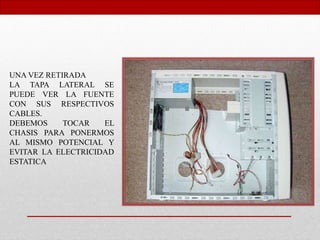

23. UNA VEZ RETIRADA
LA TAPA LATERAL SE
PUEDE VER LA FUENTE
CON SUS RESPECTIVOS
CABLES.
DEBEMOS TOCAR EL
CHASIS PARA PONERMOS
AL MISMO POTENCIAL Y
EVITAR LA ELECTRICIDAD
ESTATICA

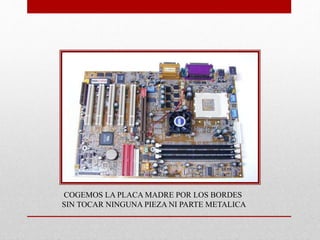

24. COGEMOS LA PLACA MADRE POR LOS BORDES
SIN TOCAR NINGUNA PIEZA NI PARTE METALICA

25. INTRODUCIMOS LA PLACA
MADRE Y QUITAMOS LAS
CHAPITAS METALICAS DE LA
PARTE DE ATRÁS, QUE TAPAN
ALGUNAS SALIDAS COMO
LOS CONECTORES DEL
MOUSE, TECLADO, ETC

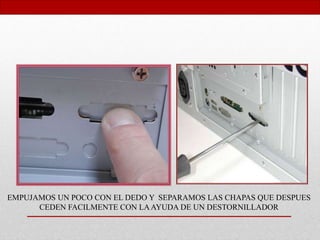

26. EMPUJAMOS UN POCO CON EL DEDO Y SEPARAMOS LAS CHAPAS QUE DESPUES
CEDEN FACILMENTE CON LAAYUDA DE UN DESTORNILLADOR

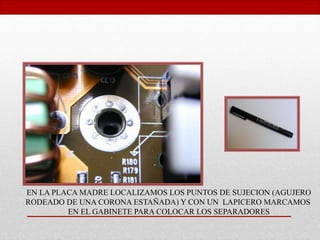

27. EN LA PLACA MADRE LOCALIZAMOS LOS PUNTOS DE SUJECION (AGUJERO
RODEADO DE UNA CORONA ESTAÑADA) Y CON UN LAPICERO MARCAMOS
EN EL GABINETE PARA COLOCAR LOS SEPARADORES

28. COLOCAMOS LOS SEPARADORES METALICOS

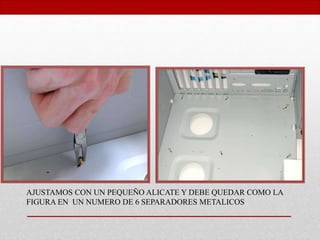

29. AJUSTAMOS CON UN PEQUEÑO ALICATE Y DEBE QUEDAR COMO LA
FIGURA EN UN NUMERO DE 6 SEPARADORES METALICOS

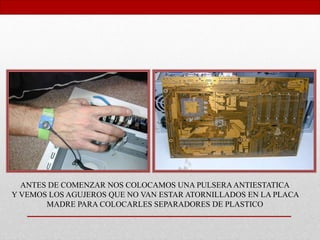

30. ANTES DE COMENZAR NOS COLOCAMOS UNA PULSERAANTIESTATICA
Y VEMOS LOS AGUJEROS QUE NO VAN ESTAR ATORNILLADOS EN LA PLACA
MADRE PARA COLOCARLES SEPARADORES DE PLASTICO

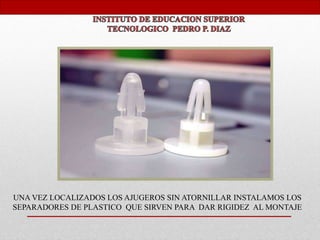

31. UNA VEZ LOCALIZADOS LOS AJUGEROS SIN ATORNILLAR INSTALAMOS LOS
SEPARADORES DE PLASTICO QUE SIRVEN PARA DAR RIGIDEZ AL MONTAJE

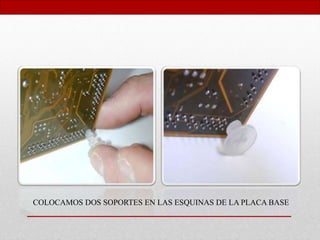

32. COLOCAMOS DOS SOPORTES EN LAS ESQUINAS DE LA PLACA BASE

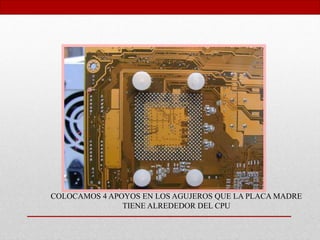

33. COLOCAMOS 4 APOYOS EN LOS AGUJEROS QUE LA PLACA MADRE
TIENE ALREDEDOR DEL CPU

34. COLOCAMOS LA MAINBOARD EN EL CASE COMO SE VE LA FIGURA

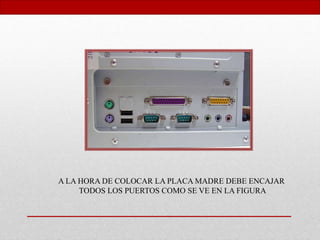

35. A LA HORA DE COLOCAR LA PLACA MADRE DEBE ENCAJAR
TODOS LOS PUERTOS COMO SE VE EN LA FIGURA

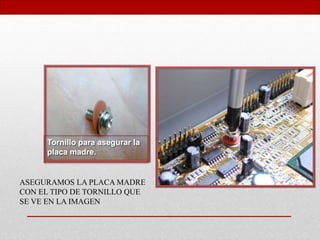

36. Tornillo para asegurar la
placa madre.
ASEGURAMOS LA PLACA MADRE
CON EL TIPO DE TORNILLO QUE
SE VE EN LA IMAGEN

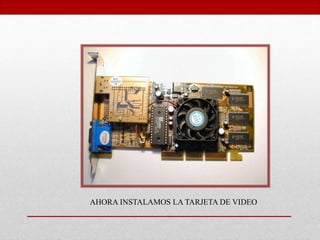

37. AHORA INSTALAMOS LA TARJETA DE VIDEO

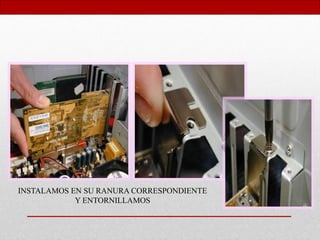

38. INSTALAMOS EN SU RANURA CORRESPONDIENTE
Y ENTORNILLAMOS

39. UBICAMOS EL
SOCKET QUE ES EL
ZOCALO DONDE SE
INSERTA EL
MICROPROCESADOR

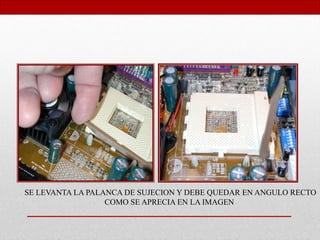

40. SE LEVANTA LA PALANCA DE SUJECION Y DEBE QUEDAR EN ANGULO RECTO
COMO SE APRECIA EN LA IMAGEN

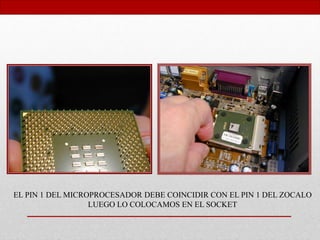

41. EL PIN 1 DEL MICROPROCESADOR DEBE COINCIDIR CON EL PIN 1 DEL ZOCALO
LUEGO LO COLOCAMOS EN EL SOCKET

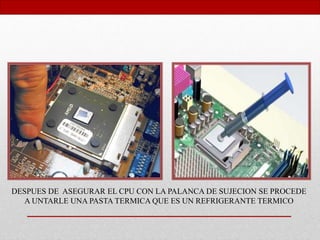

42. DESPUES DE ASEGURAR EL CPU CON LA PALANCA DE SUJECION SE PROCEDE
A UNTARLE UNA PASTA TERMICA QUE ES UN REFRIGERANTE TERMICO

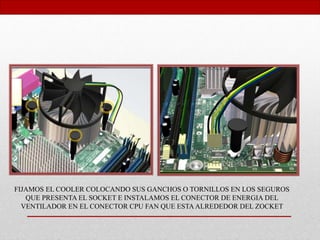

43. FIJAMOS EL COOLER COLOCANDO SUS GANCHOS O TORNILLOS EN LOS SEGUROS
QUE PRESENTA EL SOCKET E INSTALAMOS EL CONECTOR DE ENERGIA DEL
VENTILADOR EN EL CONECTOR CPU FAN QUE ESTA ALREDEDOR DEL ZOCKET

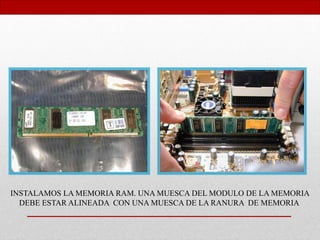

44. INSTALAMOS LA MEMORIA RAM. UNA MUESCA DEL MODULO DE LA MEMORIA
DEBE ESTAR ALINEADA CON UNA MUESCA DE LA RANURA DE MEMORIA

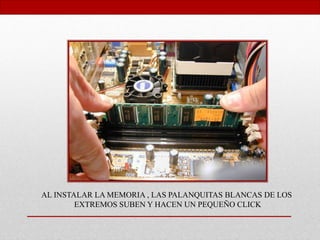

45. AL INSTALAR LA MEMORIA , LAS PALANQUITAS BLANCAS DE LOS
EXTREMOS SUBEN Y HACEN UN PEQUEÑO CLICK

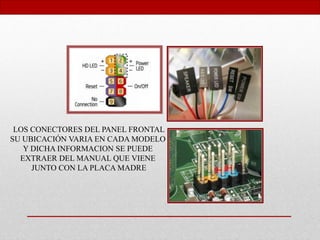

46. LOS CONECTORES DEL PANEL FRONTAL
SU UBICACIÓN VARIA EN CADA MODELO
Y DICHA INFORMACION SE PUEDE
EXTRAER DEL MANUAL QUE VIENE
JUNTO CON LA PLACA MADRE

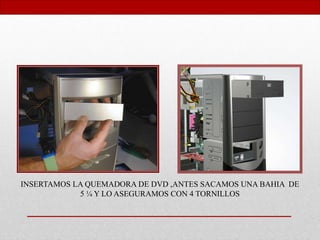

47. INSERTAMOS LA QUEMADORA DE DVD ,ANTES SACAMOS UNA BAHIA DE
5 ¼ Y LO ASEGURAMOS CON 4 TORNILLOS

48. INSTALAMOS EL DISCO DURO EN UNA BAHIA DE 3 ½ Y UBICAMOS
LOS ORIFICIOS QUE COINCIDA PARA COLOCAR LOS TORNILLOS EN UN
NUMERO DE 4

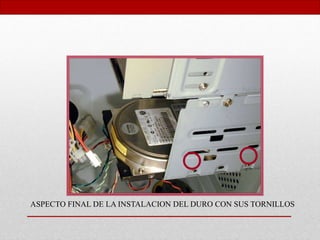

49. ASPECTO FINAL DE LA INSTALACION DEL DURO CON SUS TORNILLOS

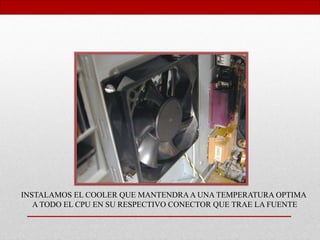

50. INSTALAMOS EL COOLER QUE MANTENDRAA UNA TEMPERATURA OPTIMA
A TODO EL CPU EN SU RESPECTIVO CONECTOR QUE TRAE LA FUENTE

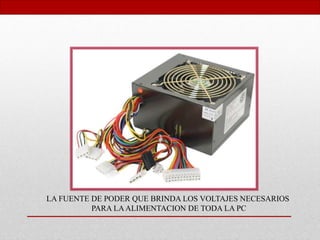

51. LA FUENTE DE PODER QUE BRINDA LOS VOLTAJES NECESARIOS
PARA LAALIMENTACION DE TODA LA PC

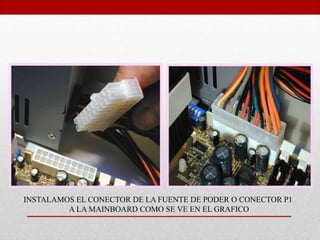

52. INSTALAMOS EL CONECTOR DE LA FUENTE DE PODER O CONECTOR P1
A LA MAINBOARD COMO SE VE EN EL GRAFICO

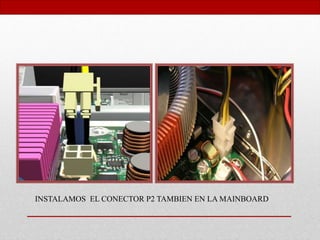

53. INSTALAMOS EL CONECTOR P2 TAMBIEN EN LA MAINBOARD

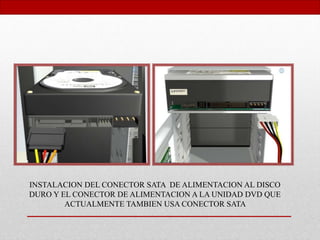

54. INSTALACION DEL CONECTOR SATA DE ALIMENTACION AL DISCO
DURO Y EL CONECTOR DE ALIMENTACION A LA UNIDAD DVD QUE
ACTUALMENTE TAMBIEN USA CONECTOR SATA

55. INSTALACION DEL CABLE SATAA LA MAINBOARD E INSTALACION DEL
CABLE SATAAL DISCO DURO

56. UNA VEZ TERMINADO TODAS LAS INSTALACIONES PROCEDEMOS
A COLOCAR LA TAPA LATERAL Y ASEGURAMOS CON SUS TORNILLOS

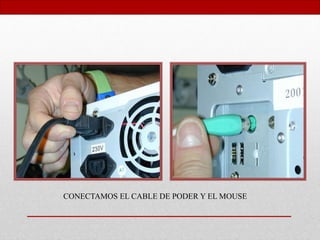

57. CONECTAMOS EL CABLE DE PODER Y EL MOUSE

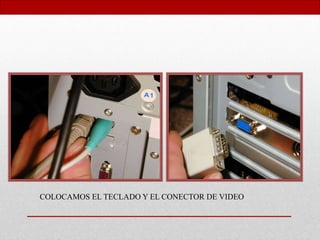

58. COLOCAMOS EL TECLADO Y EL CONECTOR DE VIDEO

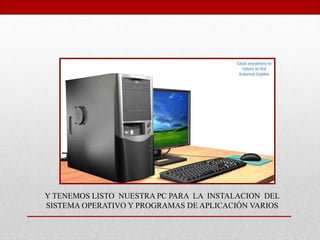

59. Y TENEMOS LISTO NUESTRA PC PARA LA INSTALACION DEL
SISTEMA OPERATIVO Y PROGRAMAS DE APLICACIÓN VARIOS

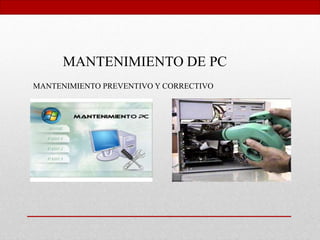

60. MANTENIMIENTO DE PC
MANTENIMIENTO PREVENTIVO Y CORRECTIVO

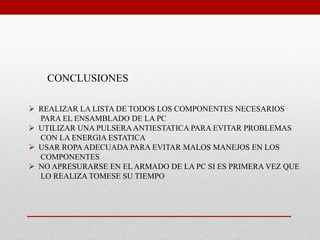

61. CONCLUSIONES
 REALIZAR LA LISTA DE TODOS LOS COMPONENTES NECESARIOS
PARA EL ENSAMBLADO DE LA PC
 UTILIZAR UNA PULSERAANTIESTATICA PARA EVITAR PROBLEMAS
CON LA ENERGIA ESTATICA
 USAR ROPA ADECUADA PARA EVITAR MALOS MANEJOS EN LOS
COMPONENTES
 NO APRESURARSE EN EL ARMADO DE LA PC SI ES PRIMERA VEZ QUE
LO REALIZA TOMESE SU TIEMPO

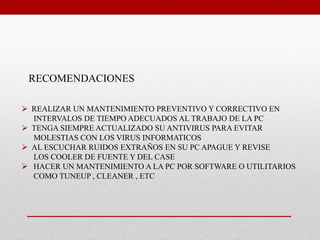

62. RECOMENDACIONES
 REALIZAR UN MANTENIMIENTO PREVENTIVO Y CORRECTIVO EN
INTERVALOS DE TIEMPO ADECUADOS AL TRABAJO DE LA PC
 TENGA SIEMPRE ACTUALIZADO SU ANTIVIRUS PARA EVITAR
MOLESTIAS CON LOS VIRUS INFORMATICOS
 AL ESCUCHAR RUIDOS EXTRAÑOS EN SU PC APAGUE Y REVISE
LOS COOLER DE FUENTE Y DEL CASE
 HACER UN MANTENIMIENTO A LA PC POR SOFTWARE O UTILITARIOS
COMO TUNEUP , CLEANER , ETC

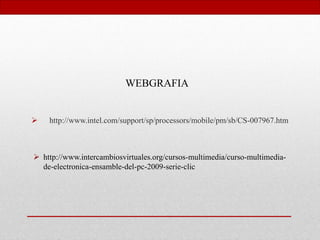

63.  http://www.intel.com/support/sp/processors/mobile/pm/sb/CS-007967.htm
WEBGRAFIA
 http://www.intercambiosvirtuales.org/cursos-multimedia/curso-multimedia-
de-electronica-ensamble-del-pc-2009-serie-clic
